主板结构的定义及图文介绍(8)

7.
外设接口
因为计算机中的外设都是通过主板进行连接的，所以在一块主板中会存在各种各样的外设接口，如键盘、鼠标接口，打印机接口、USB接口和IEEE

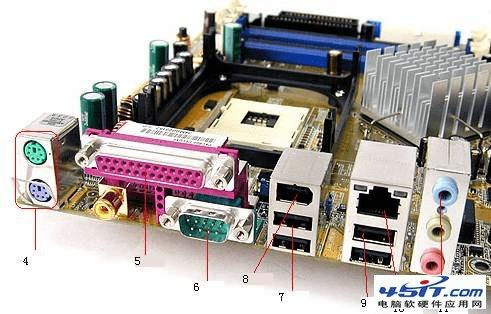

1394火线接口、网线接口，以及音视频输出/输入接口等。这部分接口在图1中的位置是从“4~11”，这部分放大图如图12所示。

图12
在如图12中的“4”号位置是键盘和鼠标接口，它们的外观结构是一样的，但是不能用错。为了便于识别，通常以不同的颜色来区分，绿色的这个接口为鼠标接口，而紫色的这个为键盘接口。以前在586时代，键盘接口为大的圆口，而鼠标通常使用如图12“6”号位置的COM口，那时的电脑的COM口通常至少有2个。所以现在购买键盘和鼠标时一定要注意，以免买回来的不适合主板接口类型。通常为了区分，在购买键盘中以“大口”和“小口”来说明，而鼠标则以“圆口”和“扁口”来区分。
图12中的“5”号位置是并行接口，通常用于老式的并行打印机连接，也有一些老式游戏设备采用这种接口，目前比较少用，主要是因为它的传输速率较慢，不适合当今数据传输发展需求，正在被USB或IEEE
1394接口所取代。
图12中的“6”号位置为串行COM口，这在前面已经介绍。它主要是用于以前的扁口鼠标、Modem以及其它串口通信设备，它的不足之处也是数据传输速率低，也将被USB或IEEE
1394接口所取代。
图12中的“7”号和“9”号位置都是USB接口。它也是一种串行接口，目前最新的标准是2.0版，理论传输速率可达480MB/s。目前许多上设都采用这种设备接口，如Modem、打印机、扫描仪、数码相机等。它的优点就是数据传输速率高、支持即插即用、支持热拨插、无需专用电源、支持多设备无PC独立连接等。
图12中的“8”号位置是IEEE
1394接口，目前最新版本仍为IEEE 1394 95a版，最高传输速率为400MB/s，但它的IEEE 1394
b版将达到1.6GB/s的传输速率。它与USB类似，它也支持即插即用、热拨插、多设备无PC连接等。由于它的标准使用费比较高，目前仍受到许多限制，只是在一些高档设备中应用普遍，如数码相机、高档扫描仪等。
图12中的“10”号位置是指双绞以太网线接口，也称之为“RJ-45接口”。这要主板集成了网卡才会提供的，它是用于网络连接的双绞网线与主板中集成的网卡进行连接。
图12中的“11”号位置是指声卡输入/输出接口，这也要在主板集成了声卡后才提供的，不过现在的主板一般都集成声卡，所以通常在主板上都可以看到这3个接口。常用的只有2个，那就是输入和输入出接口。通常也是用颜色来区分，最下面红色的那个为输出接口，接音箱、耳机等音频输入设备，而最上面的那个浅蓝色的为音频输入接口，用于连接麦克风、话筒之类音频外设。
