主板结构的定义及图文介绍(4)

14.主板上的其它主要芯片
除此而外主板上还有很多重要芯片：
AC97声卡芯片
AC'97的全称是Audio
CODEC＇97，这是一个由Intel、Yamaha等多家厂商联合研发并制定的一个音频电路系统标准。主板上集成的AC97声卡芯片主要可分为软声卡和硬声卡芯片两种。所谓的AC'97软声卡，只是在主板上集成了数字模拟信号转换芯片(如ALC201、ALC650、AD1885等)，而真正的声卡被集成到北桥中，这样会加重CPU少许的工作负担。

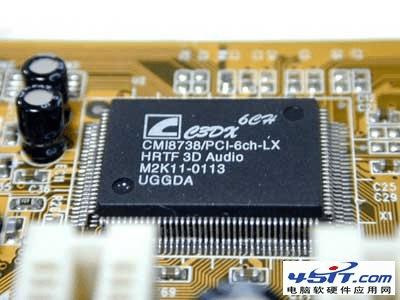

所谓的AC'97硬声卡，是在主板上集成了一个声卡芯片(如创新CT5880和支持6声道的CMI8738等)，这个声卡芯片提供了独立的声音处理，最终输出模拟的声音信号。这种硬件声卡芯片相对比软声卡在成本上贵了一些，但对CPU的占用很校
网卡芯片

现在很多主板都集成了网卡。在主板上常见的整合网卡所选择的芯片主要有10/100M的RealTek公司的8100(8139C/8139D芯片)系列芯片以及威盛网卡芯片等。除此而外，一些中高端主板还另外板载有Intel、3COM、Alten和Broadcom的千兆网卡芯片等，如Intel的i82547EI、3COM

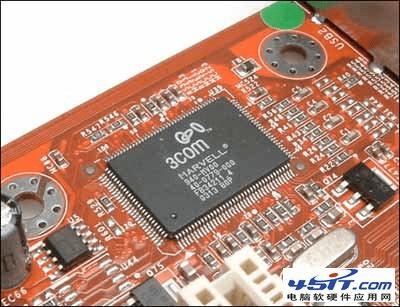

3C940等等。(见图18-3COM 3C940千兆网卡芯片)
IDE阵列芯片

一些主板采用了额外的IDE阵列芯片提供对磁盘阵列的支持，其采用IDE

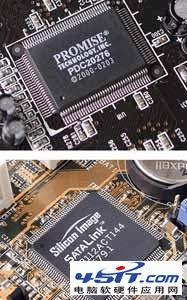

RAID芯片主要有HighPoint、Promise等公司的产品的功能简化版本。例如Promise公司的PDC20276/20376系列芯片能提供支持0，1的RAID配置，具自动数据恢复功能。美国高端HighPoint公司的RAID芯片如HighPoint
HPT370/372/374系列芯片，SILICON
SIL312ACT114芯片等等。
