主板结构的定义及图文介绍(2)

另外，线路板要想在电脑上做主板使用，还需制成不同的板型。其中AT板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为33.2cmX30.48cm，AT主板需与AT机箱电源等相搭配使用，现已被淘汰。而ATX板型则像一块横置的大AT板，这样便于ATX机箱的风扇对CPU进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依靠连线才能输出。另外ATX还有一种Micro
ATX小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。

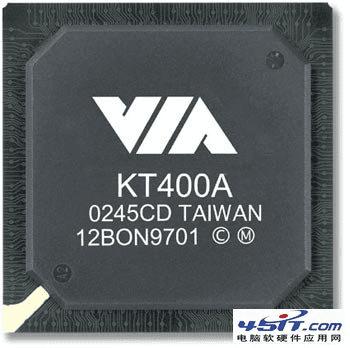

2.北桥芯片
芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片，如Intel的i845GE芯片组由82845GE
GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成；而VIA
KT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品，如SIS630/730等)，其中北桥芯片是主桥，其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。

北桥芯片一般提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持，通常在主板上靠近CPU插槽的位置，由于此类芯片的发热量一般较高，所以在此芯片上装有散热片。

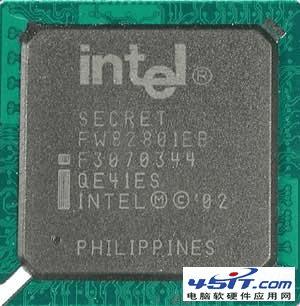

3.南桥芯片

南桥芯片主要用来与I/O设备及ISA设备相连，并负责管理中断及DMA通道，让设备工作得更顺畅，其提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra
DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持，在靠近PCI槽的位置。

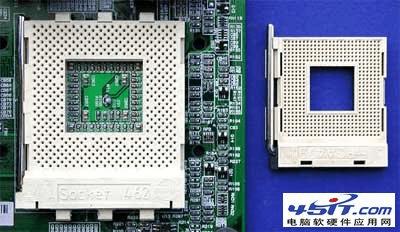

4.CPU插座
CPU插座就是主板上安装处理器的地方。主流的CPU插座主要有Socket370、Socket
478、Socket 423和Socket A几种。其中Socket370支持的是PIII及新赛扬，CYRIXIII等处理器；Socket
423用于早期Pentium4处理器，而Socket 478则用于目前主流Pentium4处理器。

而Socket
A(Socket462)支持的则是AMD的毒龙及速龙等处理器。另外还有的CPU插座类型为支持奔腾/奔腾MMX及K6/K6-2等处理器的Socket7插座；支持PII或PIII的SLOT1插座及AMD
ATHLON使用过的SLOTA插座等等。

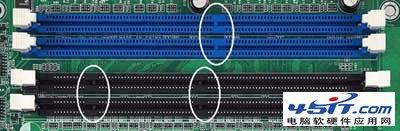

5.内存插槽

内存插槽是主板上用来安装内存的地方。目前常见的内存插槽为SDRAM内存、DDR内存插槽，其它的还有早期的EDO和非主流的RDRAM内存插槽。需要说明的是不同的内存插槽它们的引脚，电压，性能功能都是不尽相同的，不同的内存在不同的内存插槽上不能互换使用。对于168线的SDRAM内存和184线的DDR
SDRAM内存，其主要外观区别在于SDRAM内存金手指上有两个缺口，而DDR SDRAM内存只有一个。

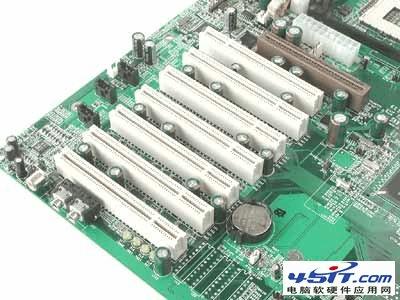

6.PCI插槽

PCI(peripheral component
interconnect)总线插槽它是由Intel公司推出的一种局部总线。它定义了32位数据总线，且可扩展为64位。它为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，它的基本工作频率为33MHz，最大传输速率可达132MB/s。

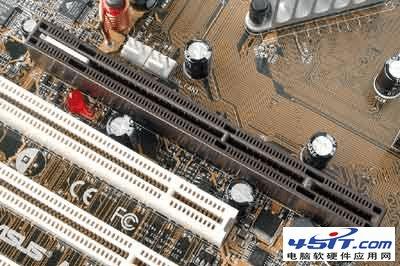

7.AGP插槽

AGP图形加速端口(Accelerated Graphics
Port)是专供3D加速卡(3D显卡)使用的接口。它直接与主板的北桥芯片相连，且该接口让视频处理器与系统主内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，增加3D图形数据传输速度，而且在显存不足的情况下还可以调用系统主内存，所以它拥有很高的传输速率，这是PCI等总线无法与其相比拟的。AGP接口主要可分为AGP1X/2X/PRO/4X/8X等类型。

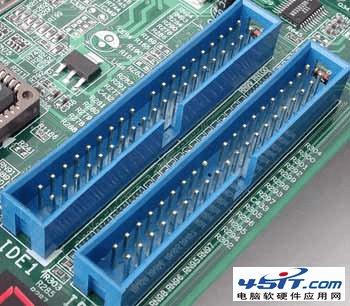

8.ATA接口
ATA接口是用来连接硬盘和光驱等设备而设的。主流的IDE接口有ATA33/66/100/133，ATA33又称Ultra
DMA/33，它是一种由Intel公司制定的同步DMA协定，传统的IDE传输使用数据触发信号的单边来传输数据，而Ultra
DMA在传输数据时使用数据触发信号的两边，因此它具备33MB/S的传输速度。

而ATA66/100/133则是在Ultra
