主板结构的定义及图文介绍(6)

二、总结

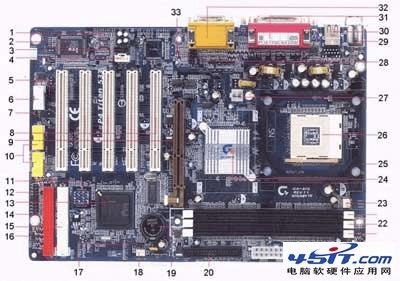

最后再让我们通过一张详细的大图来对主板来个彻底注释。

1是整合音效芯片，2是I/O控制芯片，3是光驱音源插座，4是外接音源辅助插座，5是SPDIF插座，6是USB插头，7是机箱被开启接头，8是PCI插槽，9是AGP4X插槽，10是机箱前端通用USB接口，11是BIOS，12是机箱面板接头，13是南桥芯片，14是IDE1插口，15是IDE2插口，16是电源指示灯接头，17是清除CMOS记忆跳线，18是风扇电源插座，19是电池，20是软驱插座，21是ATX电源插座，22是内存插槽，23是风扇电源插座，24是北桥芯片，25是CPU风扇支架，26是CPU插座，27是12VATX电源插座，28是第二组音源插座，29是PS/2键盘及鼠标插座，30是USB插座，31是并串口，32是游戏控制器及音源插座，33是SUP_CEN插座。
主板是整个计算机的中枢，所有部件及外设都是通过它与处理器连接在一起，并进行通信，然后由处理器发出相应的操作指令，执行相应的操作，所以了解的主板结构对每一位学电脑，特别是学电脑维修的人员来说是非常重要的。很难想象一个连主板基本上分几个部分、每部分什么作用都分不清的人可以顺利地维修电脑。本文笔者就以一款华硕最新800MHz
FSB
P4主板带各位来具体洞察主板的五脏六腑。
为了便于读者有一个真实的感性认识，现以一块目前最新主板——华硕的P4P800-Deluxe主板来介绍，它支持最新的Intel
800MHz FSB，如图1所示，为了便于对照学习，已对主板中的各主要部分进行了标注。

图1
主板结构从大体上来分的话，可以分为以下几个部分（几乎每一块同档主板结构都基本一样）：
1.
处理插座：
这自然是用来安装处理器（CPU）的。处理器插座的结构要根据相应主板所采用的处理器架构来具体决定。目前主要有两种处理器架构，即Socket和Slot。前者是在处理器芯片底部四周分布许多插针，通过这些针来与处理器插座接触，如图2左边所示的是Socket处理器插座，右边所示是Socket处理器背面图。采用这种处理器架构的主要有Intel奔腾处理器、Socket
7、PⅢ和赛扬处理器的Socket 370、P4处理器的Socket 423和Socket 478；AMD处理器K6-2所用的Socket
7、Athlon系列处理器用的Socket
462、最新Hammer处理器系列处理器也是用Socket架构，目前它可算是一种主流处理器架构，也是未来的发展方向。这么多Socke架构，往往不同的只是插针数及内部电路不同，外观基本一样。它有一个手柄，压下后处理器插针就可以与插座很好的接触。
注意这种架构的处理器在插入主板处理器插座时要注意方向，只有一个方向可以插入，要对准处理器与处理器插座的缺口位，千万别插反了，强行插入会把插针弄弯，甚至折断了。
另一种处理器架构就是Slot架构，它是属于单边接触型，通过金手指与主板处理器插槽接触，就像PCI板卡一样，在早期的PⅡ、PⅢ处理器中曾用到，Intel把它称之为“Slot

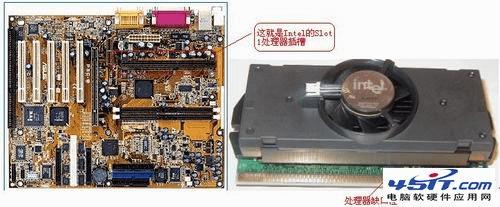

1”。AMD也过这种架构，称之为“Slot A”。两者不同的也只是具体接触边数量和内部电路有所区别，外观基本一样。如图3所示的左图是华硕的一款支持Slot 1
PⅢ处理器的主板，右边图所示的是Slot
1架构的Intel处理器。要注意这种处理器的安装也有方向的，通常也只能有一个方向可以安装，类似于内存的安装，主要是看准缺口。

图3
说到处理器，就不能不说处理器的两个基本参数：（1）处理器主频（Frequency）,也俗称“处理器速度”(Speed)；（2）前端系统总线（Front
System
Bus，FSB）。前者是指处理器的实际工作频率，也即运行速度，就是指处理器的主频，如我们常说的2.6G3.0G3.06G等都是指处理器的主频，在一定程度上来说处理器的主频决定了处理器的性能，所以Intel在近两年利用它的处理器架构优势拼命拉开与AMD
差距就是这个原因。但也不是绝对的，处理器的综合性能还受许多因素制约，如缓存大孝总线频率等。
后者是指处理器总线的工作频率，它与处理器的核心频率相关。因自Intel
P4处理器以来，在同一时间内，处理器可以在一个周期内的上升、下降沿各执行2次操作指令，所以它的总线频率就是核心频率的4倍。目前最快的核心频率为200MHz，对应的总线频率就为800MHz。533MH
z和400MHz总线的核心频率对应为“166MHz”和“100MHz”。
目前计算机处理器市场中主要是Intel和AMD，在主频和总线频率上目前仍是由Intel在引领着市场潮流和方向，Intel的P4极限频率处理器800MHz
FSB
3.2GHz也于6月23号正式发布，而AMD目前的最高主频标称值虽也为“3200”，但实际频率中有2.2GHz。在总线频Intel在今年初就推出了800MHz的FSB，AMD的Operation也是800MHz
FSB，但是其桌面版Athlon 64按计划要等到今年9月30号。
2.
芯片组
芯片组是主板的核心，它对主板性能起决定性作用。正因如此，所以在新规格处理器推出之时必定会相应的主板芯片组同步推出，它是与处理器保持同步的。
主板芯片组主要分两部分，分别由一块单独的芯片负责，这两块芯片就是通常所说的南桥和北桥了。

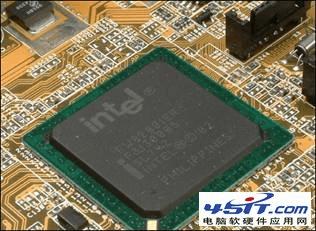

图1中“3”所示位置是主板北桥芯片位置，图中是加了散热器，所以看不到北桥芯片。与之对应的就是如图1中标注为“14”的南桥芯片。通常北桥芯片是离处理器最近的一块芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。南桥芯片离处理器比较远，因为它所连接的I/O总线较多，离处理器远一点有利于布线。图1所示主板中的南桥芯片如图4所示。

图4

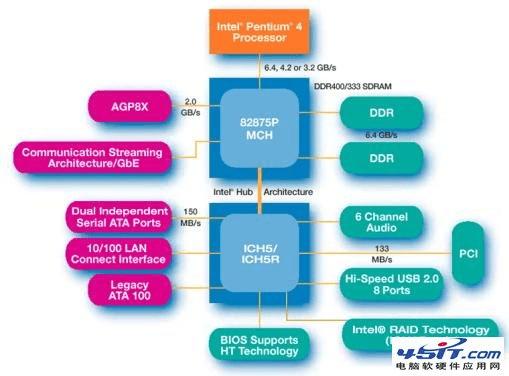

如图5所示的是Intel最新的i875P芯片组结构图，其它主板芯片组基本方框结构类似，不同的只是南、北桥芯片、连接的控制器及其互相连接的总线技术等。图中的82875P芯片就是北桥芯片，它直接与P4处理器相连；而ICH5芯片则是南桥芯片，它不与处理器直接相连，而是通过Intel的集线器结构（Intel
Hub
Architecture）与北桥芯片相连。由图中可以看出它们各自的主要功能。南桥芯片负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、SATA等，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。而北桥芯片主要负责内存了控制器、AGP图形卡与处理器之间的通信，因为内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。有的芯片组只有一个单芯片，即只有南桥芯片，北桥芯片功能集成在处理器中。

图5

3. 内存插槽
内存插槽当然是用来插入内存的，它也是采用金手指接触法与内存条的金手指接触。俗称为“RAM

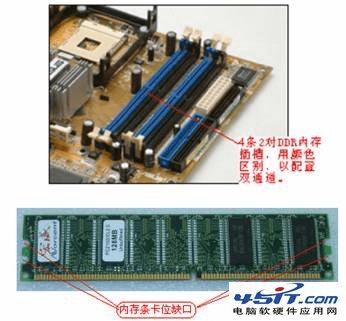

DIMM”。如图1中标注为“2”的就是4条内存插槽。注意不同的内存，内存插槽的结构也有所区别，从外观上来看主要体现在长度上的区别。目前主要有两种内存，一种是168线的SD内存，也就是说它有168个与插槽接触点，两面各84个金手指接触点；另一种就是现在主流的DDR内存，它是184线的。因为结构及电气性能（主要是指电压）都不同，所以两者不能通用。如图6所示上图是图1中标注为“2”部分的放大图。

图6
从图中可以看出，华硕的这款支持800MHz
FSB的主板中，4条内存插槽用两种不同颜色区分（蓝色和黑色），这主要是因为最新的800MHz
FSB处理器支持双通道DDR内存，而要实现双通道必须成对地配备内存，用不同颜色区分就更加方便用户配置双通道，只需要将两条完全一样的DDR内存插入到同一颜色的内存插槽中即可。现在几乎所有支持双通道内存的主板都采用这样的颜色标注方法。注意插入内存时也要注意方向，并不是随便那个方向，可以先拿内存条与对应的内存条插槽比一下，看内存条的缺口位是否与插槽的凸起位是否吻合，否则强行插错后就会引起内存烧毁。通常正确插好后，内存固定得非常牢固，并且插槽两边的固定耳会准确地卡住内存的相应缺口上，如图6下图所示。
