主板结构的定义及图文介绍(3)

DMA/33的基础上发展起来的，它们的传输速度可反别达到66MB/S、100M和133MB/S，只不过要想达到66MB/S左右速度除了主板芯片组的支持外，还要使用一根ATA66/100专用40PIN的80线的专用EIDE排线。

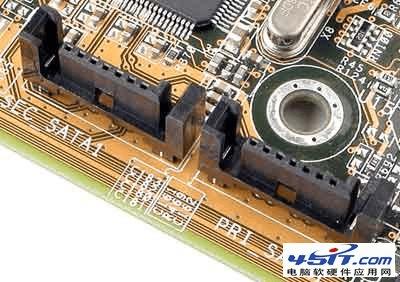

此外，现在很多新型主板如I865系列等都提供了一种Serial
ATA即串行ATA插槽，它是一种完全不同于并行ATA的新型硬盘接口类型，它用来支持SATA接口的硬盘，其传输率可达150MB/S。

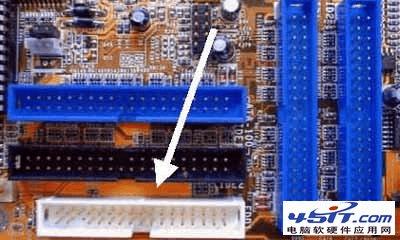

9.软驱接口

软驱接口共有34根针脚，顾名思义它是用来连接软盘驱动器的，它的外形比IDE接口要短一些。

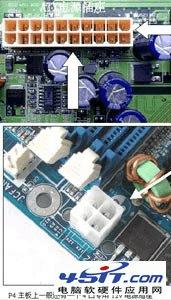

10.电源插口及主板供电部分
电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。AT插座应用已久现已淘汰。而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。除此而外，在电源插座附近一般还有主板的供电及稳压电路。

主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4主板上一般还有一个4口专用12V电源插座。

11.BIOS及电池
BIOS(BASIC
INPUT/OUTPUT
SYSTEM)基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。

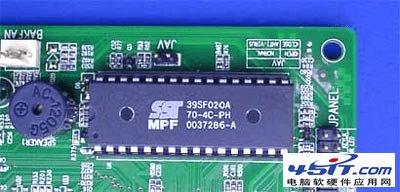

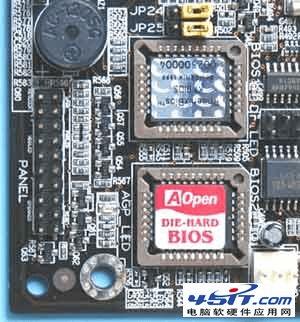

常见BIOS芯片的识别主板上的ROM
BIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。

早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。现在的ROM
BIOS多采用Flash ROM( 可擦可编程只读存储器)，通过刷新程序，可以对Flash
ROM进行重写，方便地实现BIOS升级。
目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix
BIOS三种类型。Award BIOS是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。Award
BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。
AMI
BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMI
BIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix
BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于操作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。

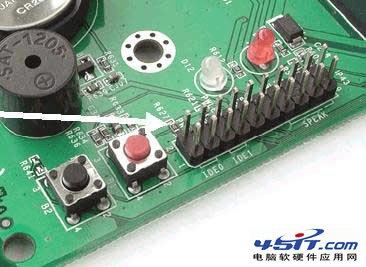

12.机箱前置面板接头
机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。一般来说，ATX结构的机箱上有一个总电源的开关接线(Power
SW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。
而硬盘指示灯的两芯接头，一线为红色。在主板上，这样的插针通常标着IDE
LED或HD
LED的字样，连接时要红线对一。这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。电源指示灯一般为两或三芯插头，使用1、3位，1线通常为绿色。

在主板上，插针通常标记为Power
LED，连接时注意绿色线对应于第一针(+)。当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。而复位接头(Reset)要接到主板上Reset插针上。主板上Reset针的作用是这样的：当它们短路时，电脑就重新启动。而PC喇叭通常为四芯插头，但实际上只用1、4两根线，一线通常为红色，它是接在主板Speaker插针上。在连接时，注意红线对应1的位置。

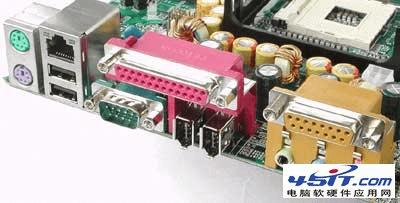

13.外部接口

ATX主板的外部接口都是统一集成在主板后半部的。现在的主板一般都符合PC'99规范，也就是用不同的颜色表示不同的接口，以免搞错。一般键盘和鼠标都是采用PS/2圆口，只是键盘接口一般为蓝色，鼠标接口一般为绿色，便于区别。而USB接口为扁平状，可接MODEM，光驱，扫描仪等USB接口的外设。而串口可连接MODEM和方口鼠标等，并口一般连接打印机。
