主板结构的定义及图文介绍(5)

I/O控制芯片

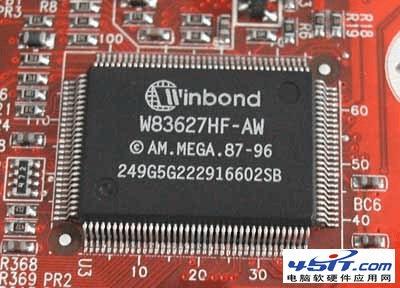

I/O控制芯片(输入/输出控制芯片)提供了对并串口、PS2口、USB口，以及CPU风扇等的管理与支持。常见的I/O控制芯片有华邦电子(WINBOND)的W83627HF、W83627THF系列等，例如其最新的W83627THF芯片为I865/I875芯片组提供了良好的支持，除可支持键盘、鼠标、软盘、并列端口、摇杆控制等传统功能外，更创新地加入了多样新功能，例如，针对英特尔下一代的Prescott内核微处理器，提供符合VRD10.0规格的微处理器过电压保护，如此可避免微处理器因为工作电压过高而造成烧毁的危险。

此外，W83627THF内部硬件监控的功能也同时大幅提升，除可监控PC系统及其微处理器的温度、电压和风扇外，在风扇转速的控制上，更提供了线性转速控制以及智能型自动控转系统，相较于一般的控制方式，此系统能使主板完全线性地控制风扇转速，以及选择让风扇是以恒温或是定速的状态运转。这两项新加入的功能，不仅能让使用者更简易地控制风扇，并延长风扇的使用寿命，更重要的是还能将风扇运转所造成的噪音减至最低。

频率发生器芯片

频率也可以称为时钟信号，频率在主板的工作中起着决定性的作用。我们目前所说的CPU速度，其实也就是CPU的频率，如P4 1.7GHz，这就是CPU的频率。电脑要进行正确的数据传送以及正常的运行，没有时钟信号是不行的，时钟信号在电路中的主要作用就是同步；因为在数据传送过程中，对时序都有着严格的要求，只有这样才能保证数据在传输过程不出差错。

时钟信号首先设定了一个基准，我们可以用它来确定其它信号的宽度，另外时钟信号能够保证收发数据双方的同步。对于CPU而言，时钟信号作为基准，CPU内部的所有信号处理都要以它作为标尺，这样它就确定CPU指令的执行速度。

时钟信号频率的担任，会使所有数据传送的速度加快，并且提高了CPU处理数据的速度，这就是我们为什么超频可以提高机器速度的原因。要产生主板上的时钟信号，那就需要专门的信号发生器，也称为频率发生器。
但是主板电路由多个部分组成，每个部分完成不同的功能，而各个部分由于存在自己的独立的传输协议、规范、标准，因此它们正常工作的时钟频率也有所不同，如CPU的FSB可达上百兆，I/O口的时钟频率为24MHz，USB的时钟频率为48MHz，因此这么多组的频率输出，不可能单独设计，所以主板上都采用专用的频率发生器芯片来控制。

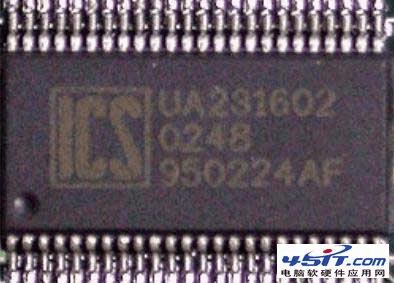

频率发生器芯片的型号非常繁多，其性能也各有差异，但是基本原理是相似的。例如ICS

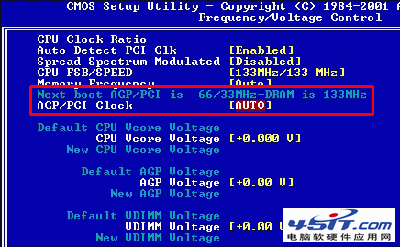

950224AF时钟频率发生器，是在I845PE/GE的主板上得到普遍采用时钟频率发生器，通过BIOS内建的“AGP/PCI频率锁定”功能，能够保证在任何时钟频率之下提供正确的PCI/AGP分频，有了起提供的这“AGP/PCI频率锁定”功能，使用多高的系统时钟都不用担心硬盘里面精贵的数据了，也不用担心显卡、声卡等的安全了，超频，只取决于CPU和内存的品质而已了。
