主板结构的定义及图文介绍(7)

4.
PCI和AGP插槽

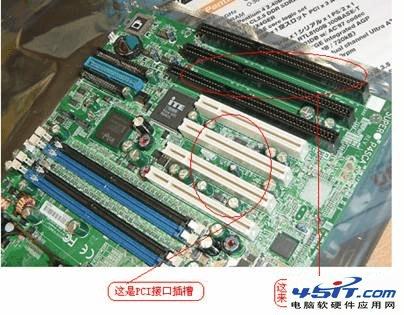

因为目前的主要内置板卡基本上都是采用PCI总线接口的，所以在主板当中插槽最多的肯定就是PCI，如图1所示主板中标注为“13”的就是PCI插槽，它通常采用乳白色。在这块主板中有5条PCI插槽，通常最少也有3条。原来一些计算机中还保留有ISA插槽，但随着ISA接口的外设日趋淘汰，现在新的主板上基本上都没有ISA插槽，但是也有例外，超微竟然在i875P芯片组主板中推出了3条ISA插槽，如图7所示。这样的复古行为到底有多少人领情真是很难预料。ISA插槽通常采用黑色，它比PCI接口插槽要长些，参见图7。

图7在目前来说采用PCI总线接口的板卡主要有声卡、网卡、内置Modem、内置ADSL
Modem等，以前的显卡也主要是PCI接口的。要注意同一主板上这么多PCI插槽，都是通用的，可以随便选择一个未用的插上声卡、网卡或者内置Modem板卡，不过最好间距均衡一些，以便更好地散热。
说到PCI，就不能不说AGP总线接口了，它是专门从PCI接口中分离出来的，主要针对图形显示方面进行优化，专门用于图形显示卡。所以现在的显卡基本上都是AGP接口的。AGP卡又称“图形加速卡”。
AGP标准也经过了几年的发展，从最初的AGP
1.0、AGP2.0 ，发展到现在的AGP 3.0，如果按倍速来区分的话，主要经历了AGP 1X、AGP 2X、AGP 4X、AGP
PRO，目前最新片版本就是AGP 3.0，即AGP 8X。AGP 8X的传输速率可达到2.1GB/s，是AGP
4X传输速度的两倍。AGP插槽在如图1中的位置就是“12”。
AGP插槽通常都是棕色（以上三种接口用不同颜色区分的目的就是为了便于用户识别），还有一点需要注意的是它不与PCI、ISA插槽处于同一水平位置，而是内进一些，这使得PCI、ISA卡不可能插得进去当然AGP插槽结构也与PCI、ISA完全不同，根本不可能插错的。

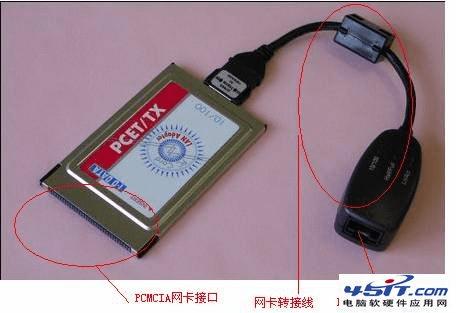

这里要说明的一点就是这里所说的ISA、PCI和AGP都是在台式机中才可见到的，在笔记本电脑中，由于空间的限制不可能像台式机主板那样留样那么大条的插槽，而是采用一种专用的微型总线接口——PCMCIA，这种接口非常精细，占用空间小，它也主要是应用于网卡、Modem板卡之类，如图8所示的就是一款PCMCIA网卡，从图中可以清楚地看出这种总线接口的外观，因为这种结构的特殊性，所以要与其它设备连接的话（如电话线、网线等），都需要一条转接线。

图8
最后介绍一下最新的接口标准，那就是PCI-Express，它原来的名称为“3GIO”，是由Intel提出的，很明显Intel的意思是它代表着下一代I/O接口标准。交由PCI-SIG（PCI特殊兴趣组织）认证发布后才改名为“PCI-Express”。这个新标准将全面取代现行的PCI和AGP，最终实现总线标准的统一。它的主要优势就是数据传输速率高，目前最高可达到10GB/s以上，而且还有相当大的发展潜力。当然要实现全面取代PCI和AGP也需要一个相当长的过程，目前能支持PCI-Express的芯片组主要是Intel的i875P，到目前为止几乎没有一款主板提供对它的支持。
5.
硬盘接口
硬盘接口当然是用来与硬盘进行连接的。目前主要有两种完全不同的硬盘接口标准，一种就是传统的并行ATA标准，也称IDE接口。另一种是最新的串行ATA，又称为“SATA”。两者的最根本区别当然还是传输速率，产行ATA的最新版本为ATA/133，它的传输数据为133MB/s，而SATA的第一版SATA
1.0的传输速率就可达到150MB/s，据说第二版、第三版传输速率分别可达到300MB/s、600MB/s，是传统并行ATA所无法达到的。
并行ATA自ATA

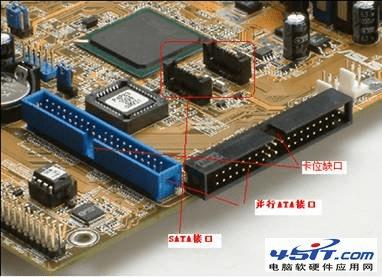

66版后就开始采用80芯40线的数据线，而串行SATA只需要15芯4线即可。数据线数量可大减少，这样一则更加有利于标准的继续发展，再则数据线减少后功耗自然就降下来了，同时还大大方便安装等。如图1所示“15”为传统并行ATA，即IDE接口，“16”所示的是串行SATA接口。如图9所示就是图1中相应部位的放大图。从放大图中可以更清楚地看清楚两种硬盘接口结构。注意这两种接口数据线都不能随便插，是有一定方向的，还好都有相应避免插错的措施，如在并行ATA数据线的一边涂有红边，另外有一个卡位，IDE插槽也有一个卡，对准后才算正确。

图9
SATA也一样，它是“L”型的，更是只有一个方向可以插入。
说到硬盘接口，顺便也介绍一下软驱接口，因为现在来说软驱仍是计算机的基本配置之一，还没有那一种设备能全面取代软驱，尽管目前来说软驱是越来越少人用。
软驱在主板上的接口位置如图1所示的“17”号。
6.
电源接口

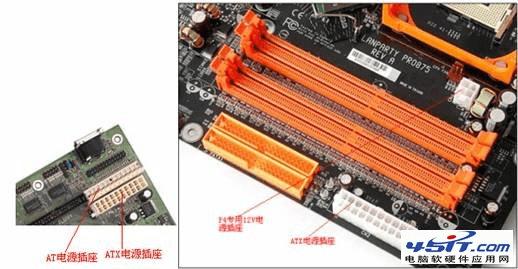

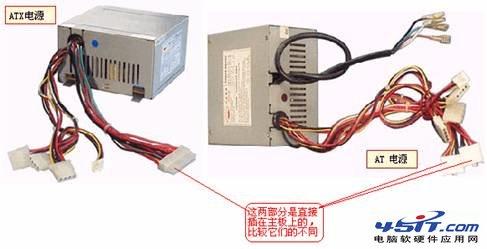

主板上的各部件要正常工作，就必须提供各种直流电源，这电源的提供是由交流电源经过整流、滤波后，由各路分离电路提供，然后经过相应的插头插入到计算机主板电源插座和各设备电源接口。如图1所示的“18”号位置就是主板上的电源插座。以前电源是采用AT结构的，AT电源是由P8和P9两组接口组成，每个接口分别有六个针脚，支持+5.0V，+12V，-5V，-12V电压，它不支持+3.3V电压。主板AT电源插座参见图10左图所示，而AT电源参见图11。
ATX与AT结构电源的最明显区别就是ATX电源在关机后，主板上的其中一路5V电源是不会断开的，除非拨了电源插头。这样的好处就是方便了远程唤醒之类的远程开机操作，通过软件就可以使得整个计算机在电源开机着凉的情况下开启系统，另外还增加3.3V低电压输出。目前的P4电源还有一个特别之处就是它不仅是采用ATX电源，而且还提供了一个4线12V电源，参见图10右图所示。ATX电源参见图11。

图10

图11
