如何通过Altium Designer制作PCB原件库？(2)

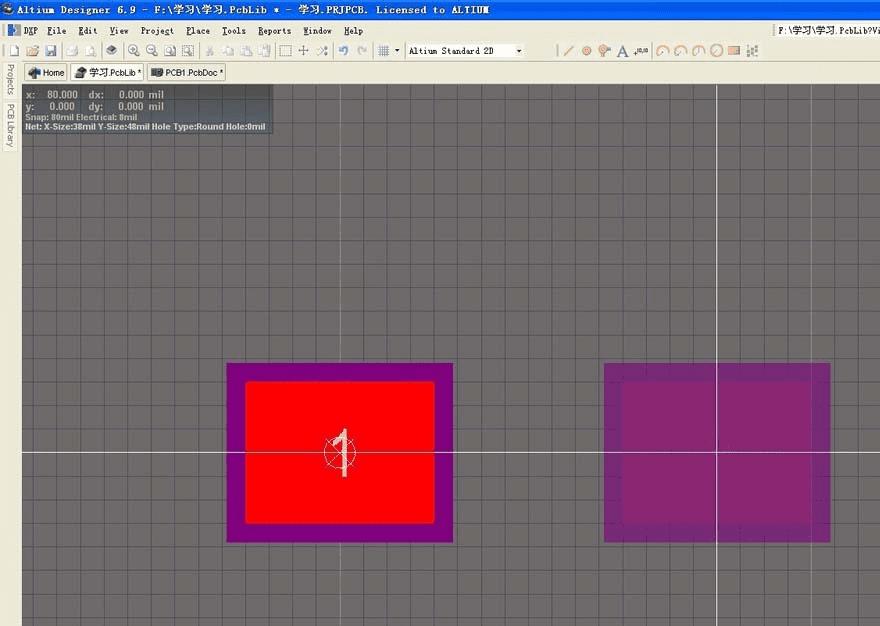

7、现在我们把这两个焊盘按长度为80MIL来放置，首先按下快捷键GG，输入法在EN的时候才有效，注意是连续2次按下GG，然后在对话框里输入80MIL，单击OK，我们再按着标号为2的焊盘不松手左右移动，大家看左下角的坐标，X=80,Y=0上，因为1脚是在X=0,Y=0的原点上，所以1脚与2脚的距离 为80MIL。

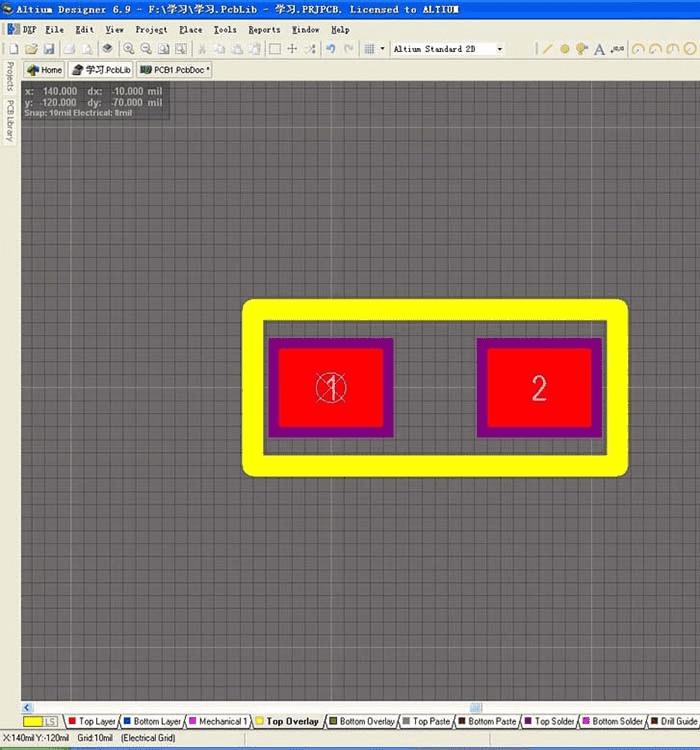

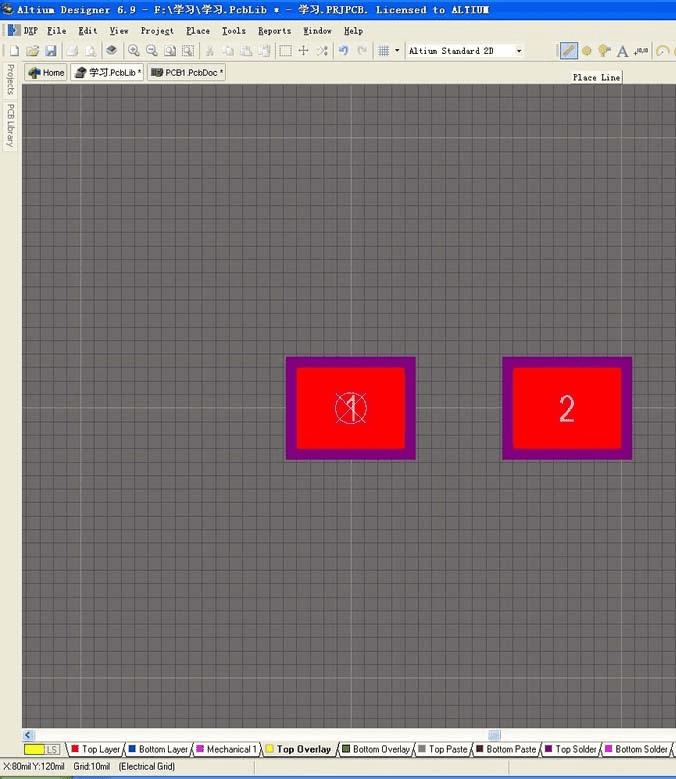

8、接下来我要画边框了，也就是元件的外围，我们按下GG，改成10MIL,然后切换左下角的层为Top Overlay丝印层，然后在工具栏选择Place Line放置线。

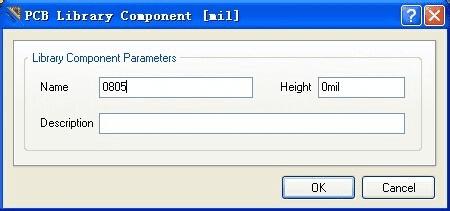

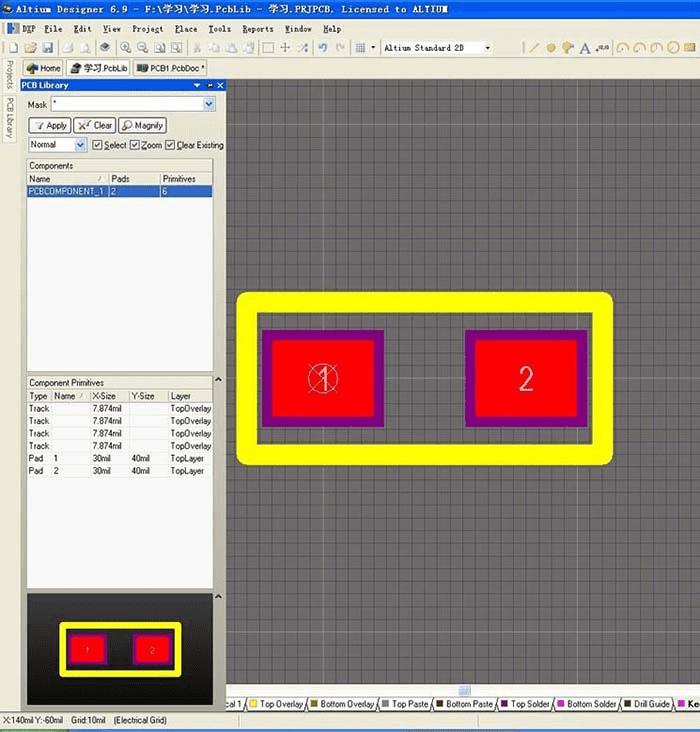

9、接下来再回到左边的PCB Library，左键双击PCB COMPONENT_1，修改名称为0805，点击OK。

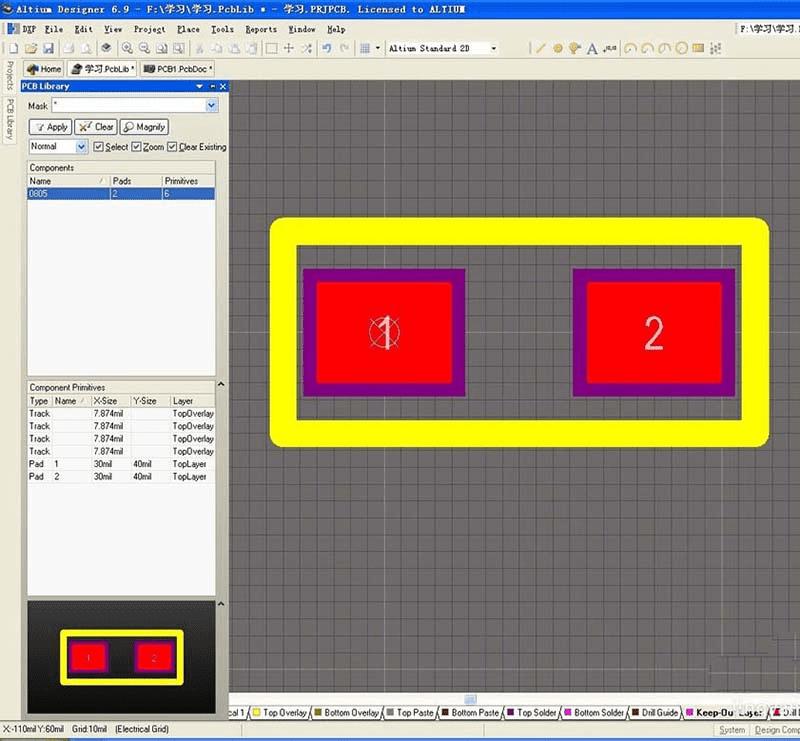

10、至此一个名称为0805的PCB元件封装已经做好了，这个是必须和原理图元件库互相对应的，大家其它的元件也可按照这个方法来进行绘制，如果还有不懂的可以来请教我，乐意为你们效劳，记得如果觉得好的话帮我投票点赞吧，这个软件我会继续讲解下去，直到人人都会为止。
