如何通过Altium Designer制作PCB原件库？

如何通过Altium Designer制作PCB原件库？

制作PCB元件库是电子电路设计中的比较重要的一环,掌握了这个的话,基本上画电路也就掌握了一半,所以一定要认真的去学习。

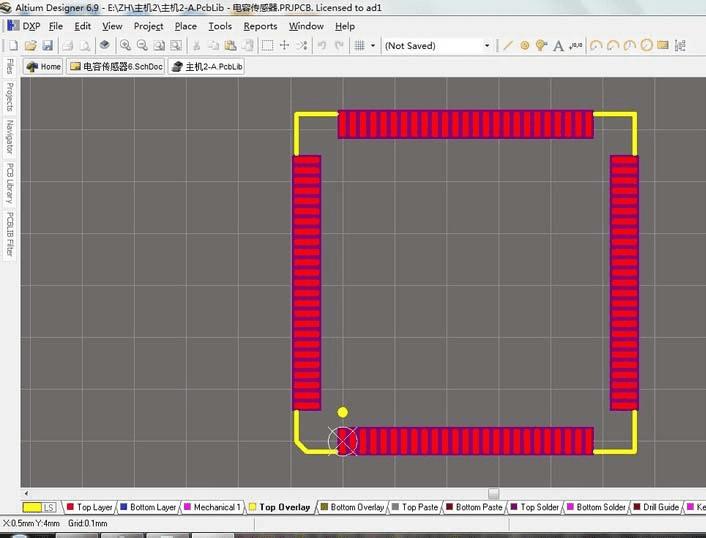

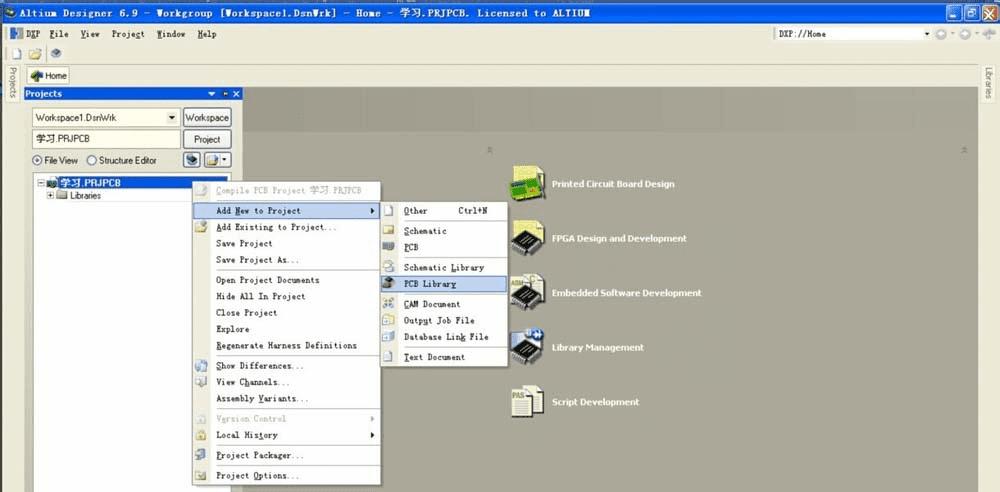

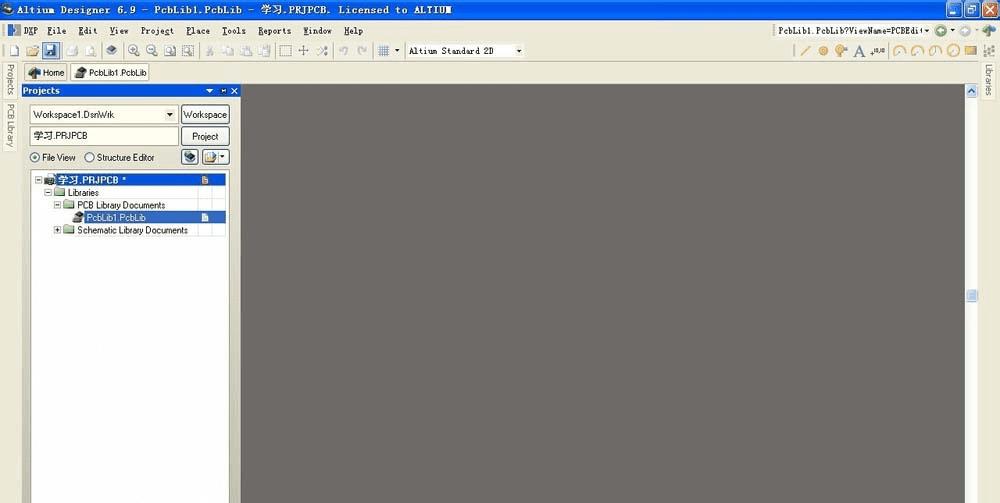

1、首先我们在工程文件夹中新建一个PCB Library。

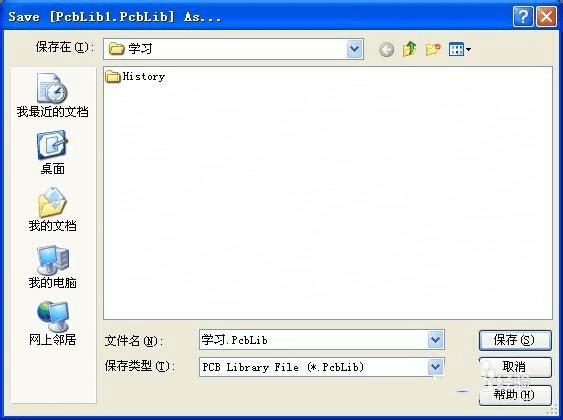

2、点击工具栏中的“保存”按钮，左上角第二排的第三个按钮，或者快捷键Ctrl+S，弹出对话框，选择保存路径（尽量和保存的工程文件夹放到一个文件夹里），修改文件名，然后点击保存。

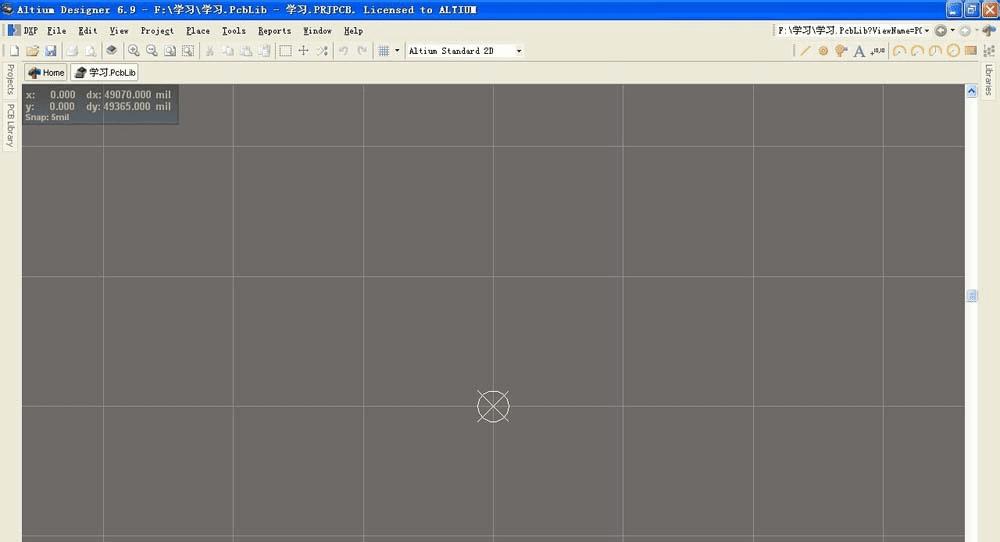

3、点击左上角上的PCB Library，回到PCB编辑页面，按Ctrl+End回到坐标原点位置，（这里的快捷键和原理图元件库的快捷键不一样）。

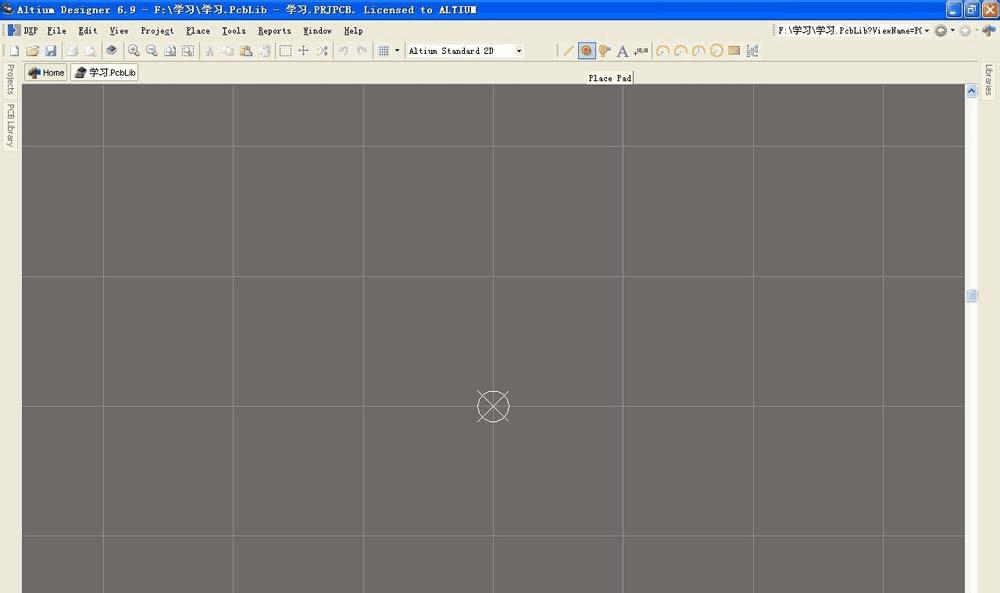

4、现在我们还是跟上次画原理图库一样画一个简单的PCB元件库吧，我们画一个0805的封装，首先我们先放置焊盘，在工具栏的右侧有一个Place Pad，单击它。

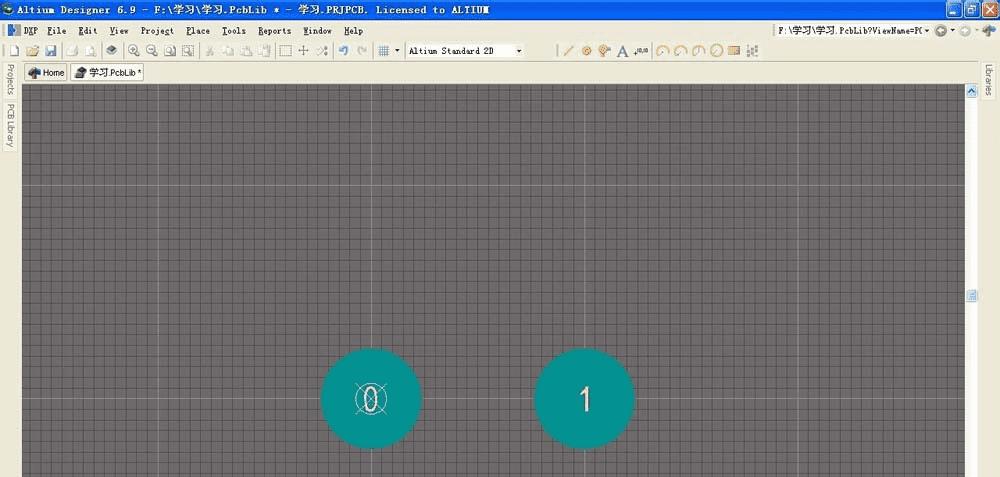

5、然后我们放置2个焊盘，然后我们要知道0805的意思是长度为：80MIL，宽度为50MIL的一个元件大小，焊盘的大小我们可以根据资料得知，我们这里的焊盘大小设置成X=30MIL，Y=40MIL。

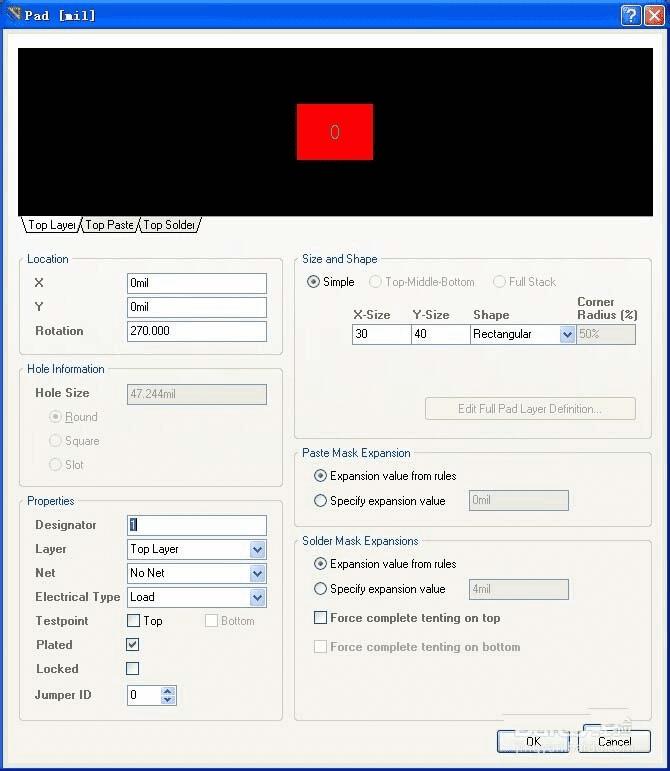

6、左键双击已经放置的焊盘，按下图来进行更改，Designator：1，Layer：Top Layer，X-Size：30，Y-Size：40，其它默认点击OK，这里要注意标号改成1是因为引脚一定要和原理图库的电阻引脚相对应，原理图之前我们做过是1脚与2脚，所以这里也必须改成1脚与2脚，因为0805封装我们这里是贴片，所以不需要钻孔，焊盘放在顶层就可以了，另一个引脚也按同样的方法改成引脚2。
