通过Blender制作蜂巢网格图形的教程

通过Blender制作蜂巢网格图形的教程

blender在创建模型的时候，用到了蜂巢网格效果的模型，制作这个蜂巢网格我们需要创建一个六边形，然后使用到array修改器等工具与操作。

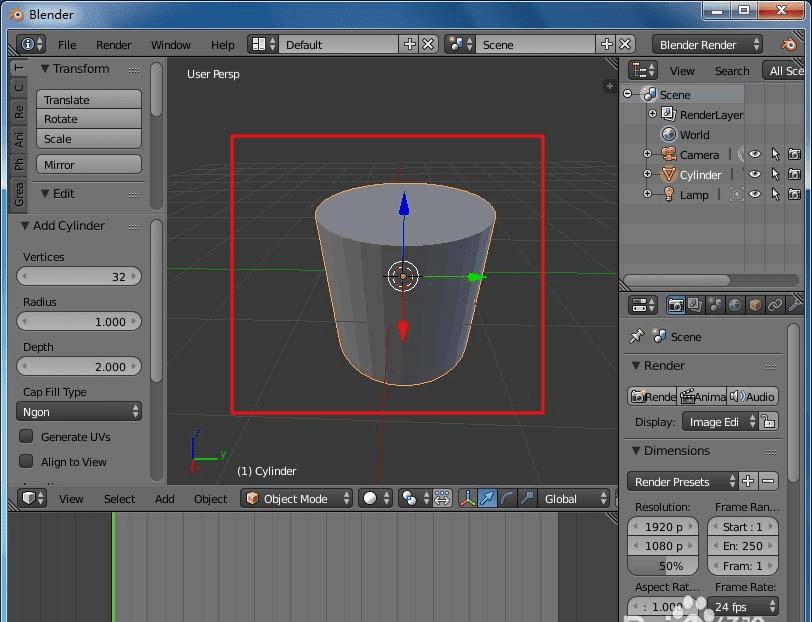

1、打开blender，我们创建一个圆柱体。

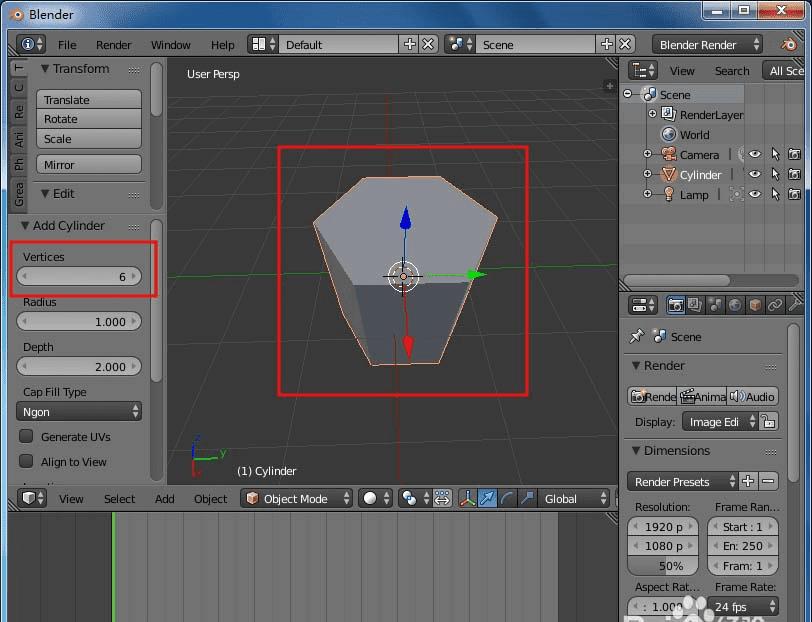

2、把Vertices设置为“6”得到一个六棱柱。

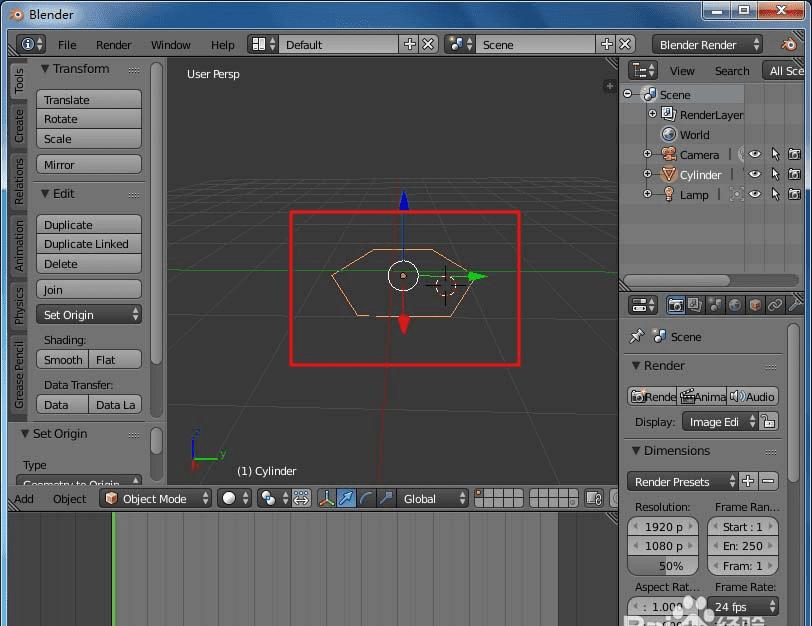

3、在编辑模式，把六棱柱的面与多余的边去掉，只留下底部的一个六边形。

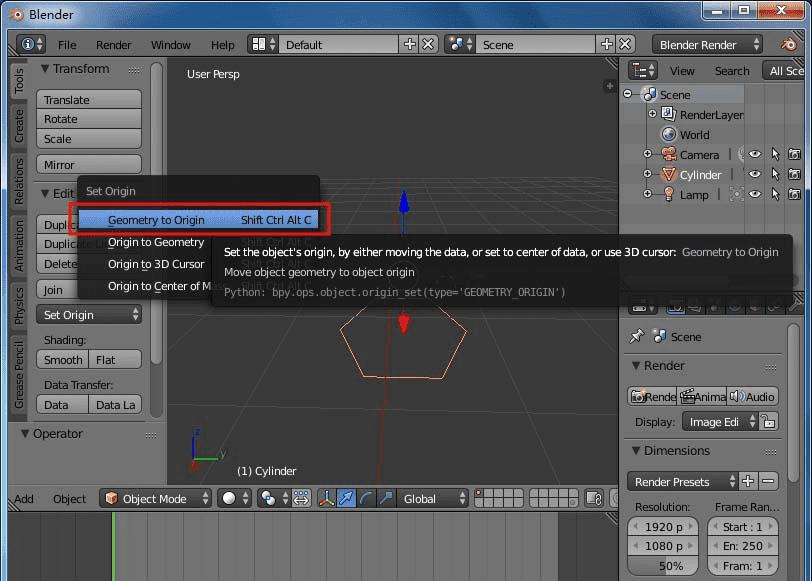

4、然后回到物体模式“shift+ctrl+alt+c”选择“Geometry to Origin”原点回到物体中心。

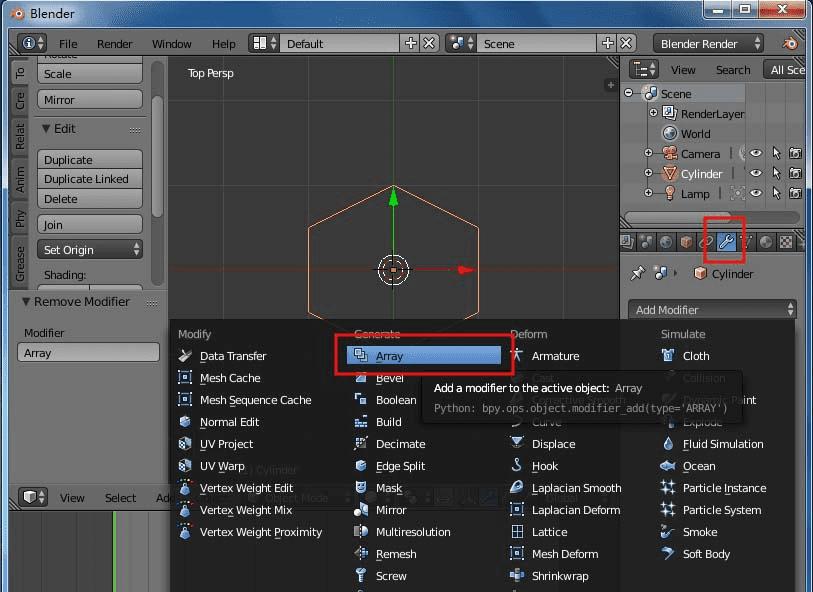

5、接着添加“Array”修改器。

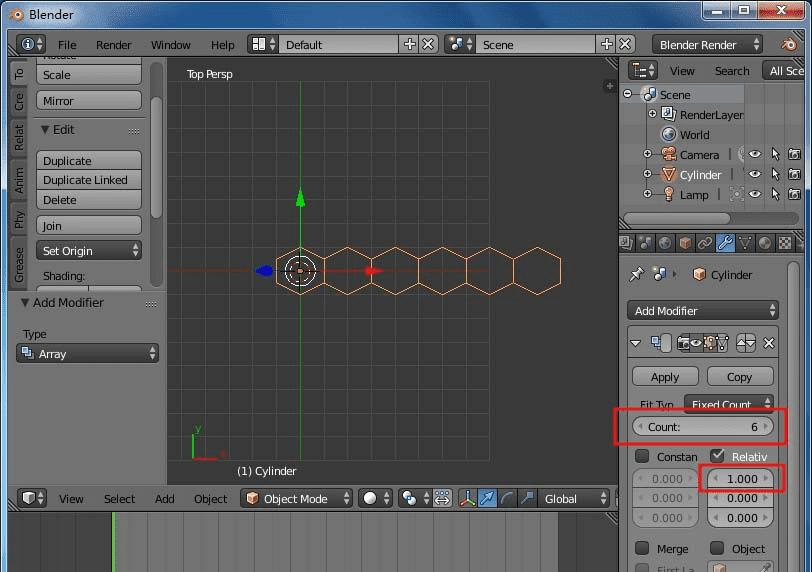

6、count设置为“6”，Relative Offset设置X为“1”（这个根据自己的六边形确定设置xyz）。

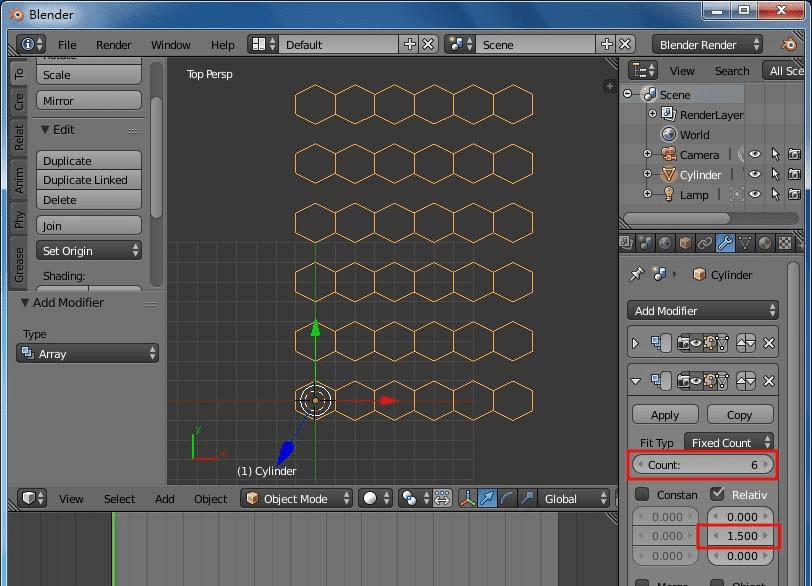

7、在添加第二个array，count同样设置“6”，Relative Offset设置Y为“1.5”。

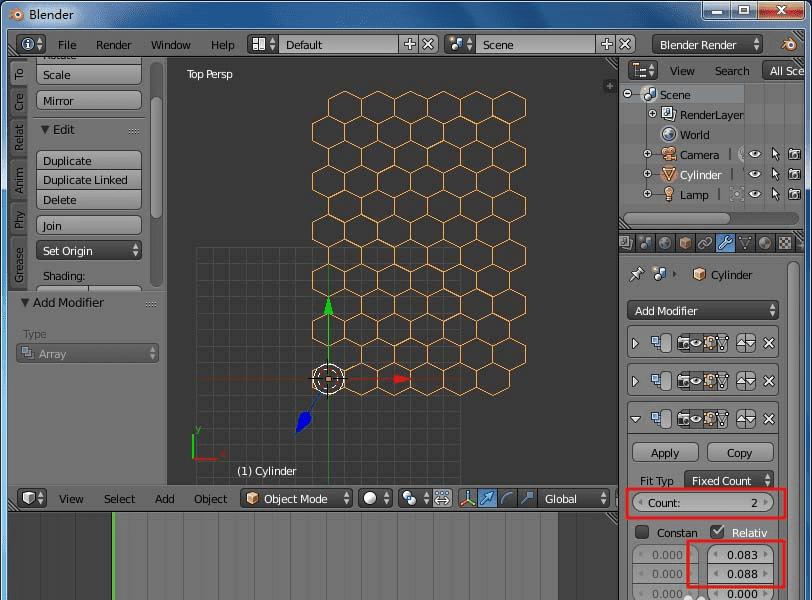

8、在添加第三个array，count设置“2”，Relative Offset分别设置X与Y的数值，自己调整到合适的蜂巢效果，如果之前计算好的可以直接输入确定的数值。

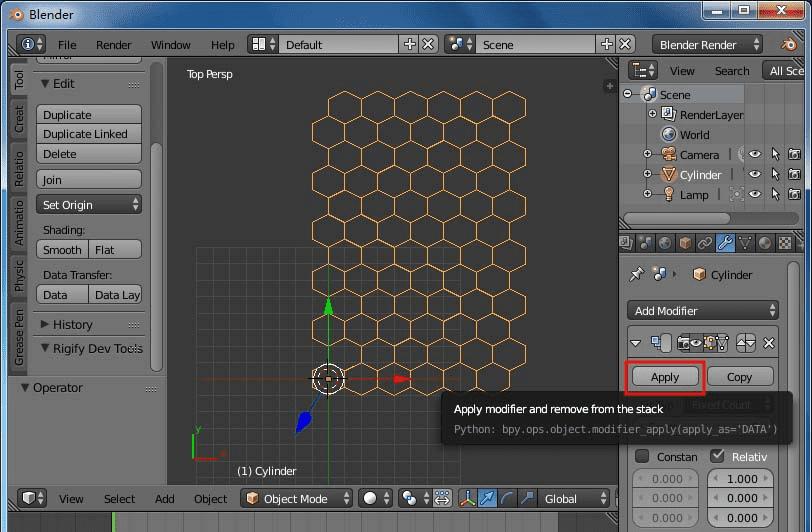

9、然后我们从顶部第一个array开始进行“apply”应用，三个array全部应用修改。

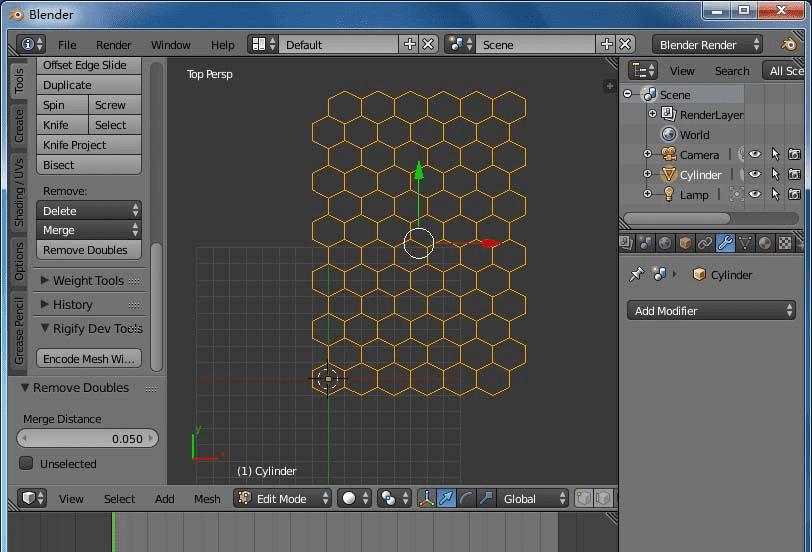

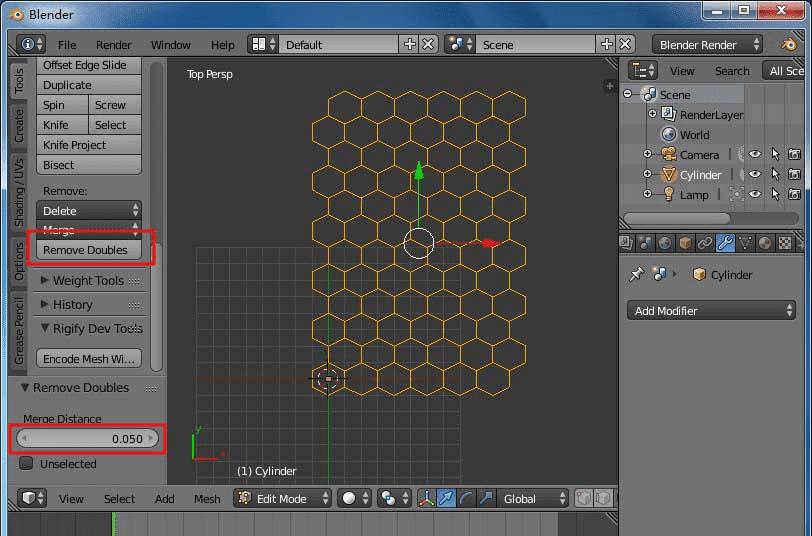

10、最后我们编辑模式，点选“Remove Double”删除重复的顶点，删除不了可以设置更大的阈值进行操作。
