solidworks线性草图阵列与线性阵列的区别在哪？

solidworks线性草图阵列与线性阵列的区别在哪？

Solidworks中阵列的方式有很多，今天我们就来看看性草图阵列与线性阵列的使用方法与区别，请看下文详细介绍。

一、线性草图阵列

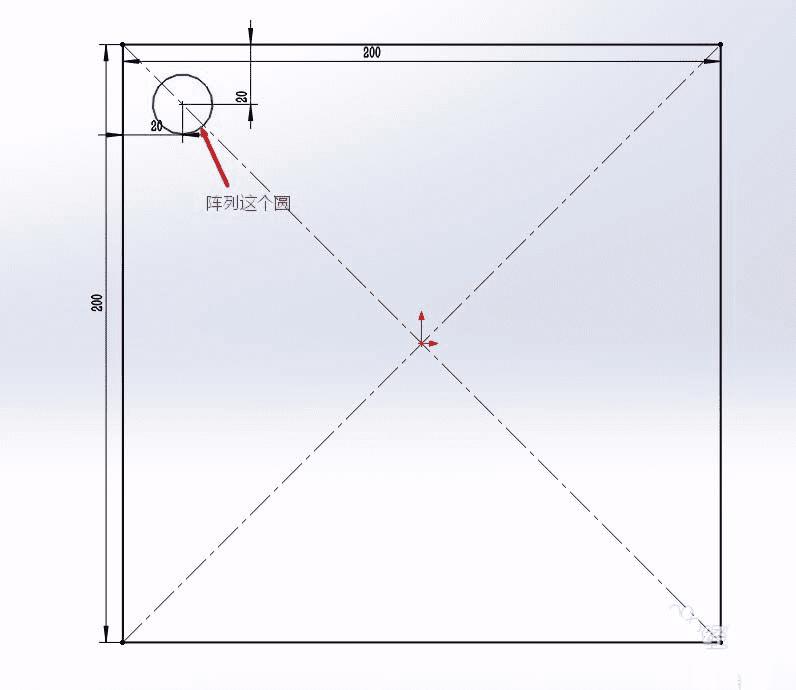

1、在草图中做阵列，首先要将曹汝轮廓画出来。

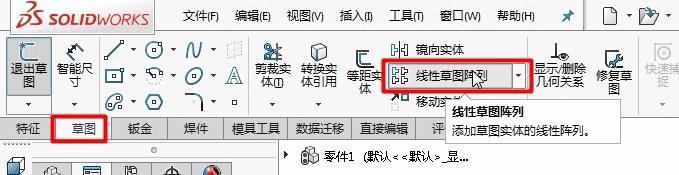

2、选择【草图】工具栏中的【线性草图阵列】工具

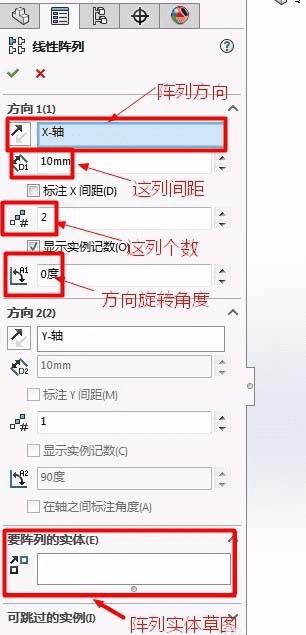

3、在左侧弹出的对话框中设定相应的参数

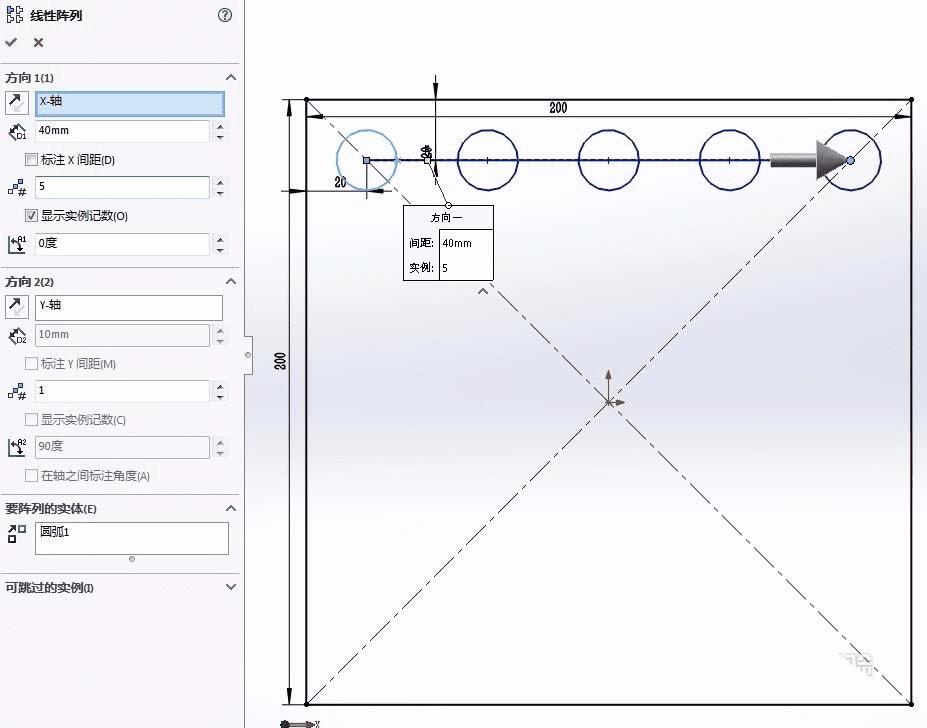

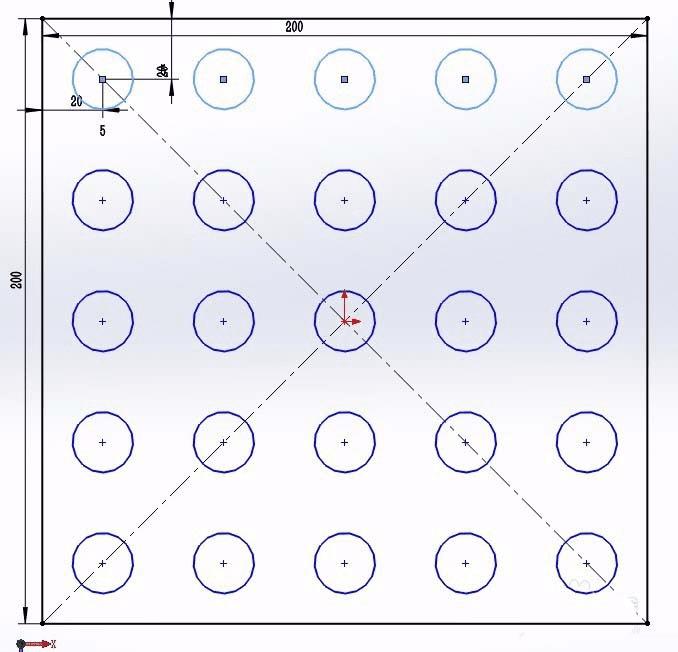

4、点击上方的对勾，既得出右侧的阵列图形（该阵列仅是延X轴方向阵列）；

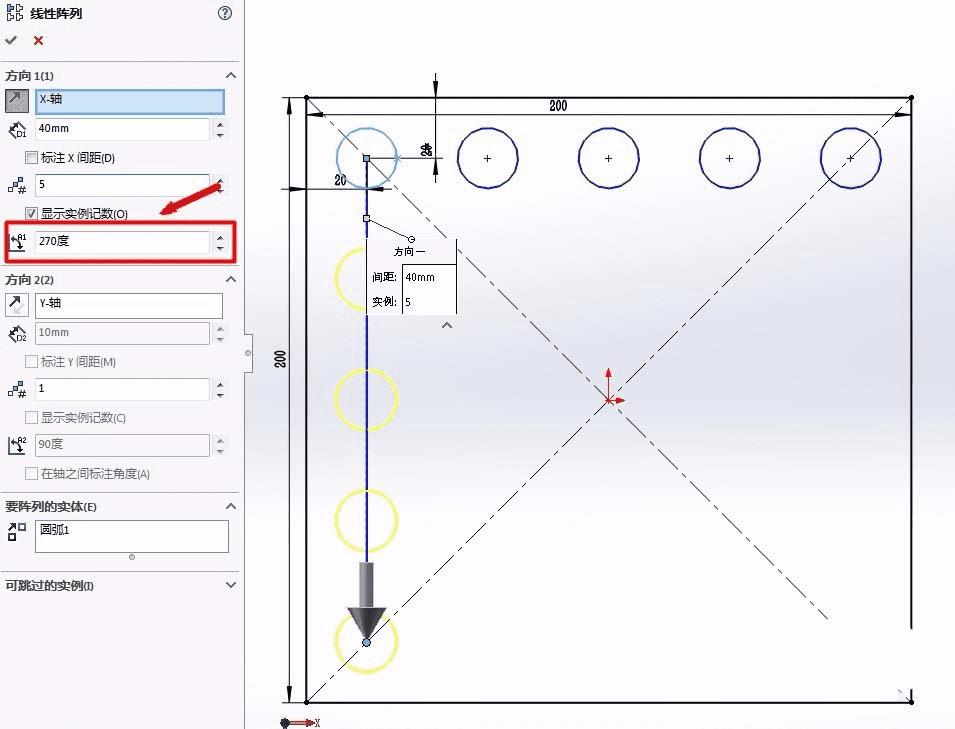

5、若要延上下方向阵列，需要将旋转角度设定为90度或270度，这样阵列就会沿着上下方向阵列

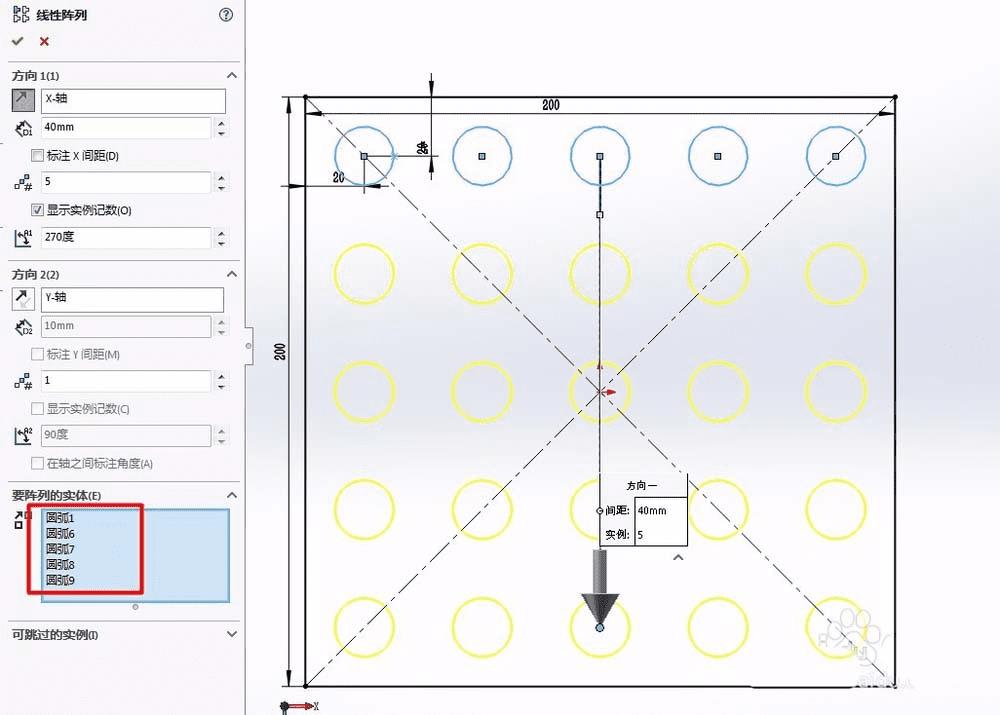

6、在【要阵列的实体】中将所有要阵列的图形选中即可。

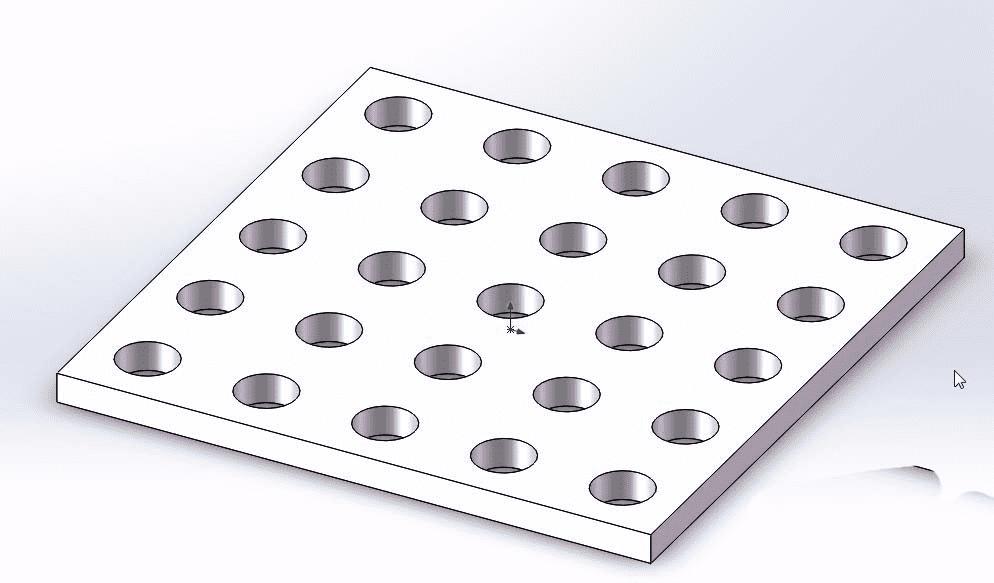

7、最后拉伸图形即可得到这列后的零件图。

二、线性阵列

线性阵列和线性草图阵列的区别在于，线性阵列是在实体上进行阵列，而线性草图阵列是在草图上进行阵列。

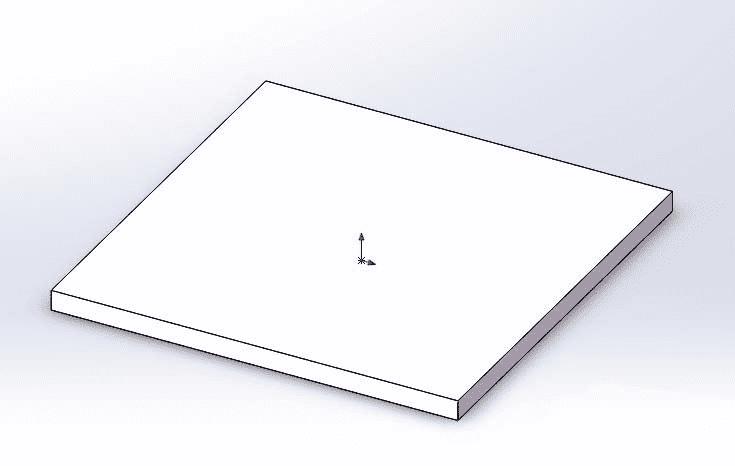

1、线性阵列首先要画出实体图形。
