将solidworks模型进行零部件替换的方法技巧

将solidworks模型进行零部件替换的方法技巧

零部件替换功能可以让用户很方便地对设计方案进行更新,这里介绍如何添加“替换零部件”快捷按钮,同时简单介绍一下如何使用该功能。

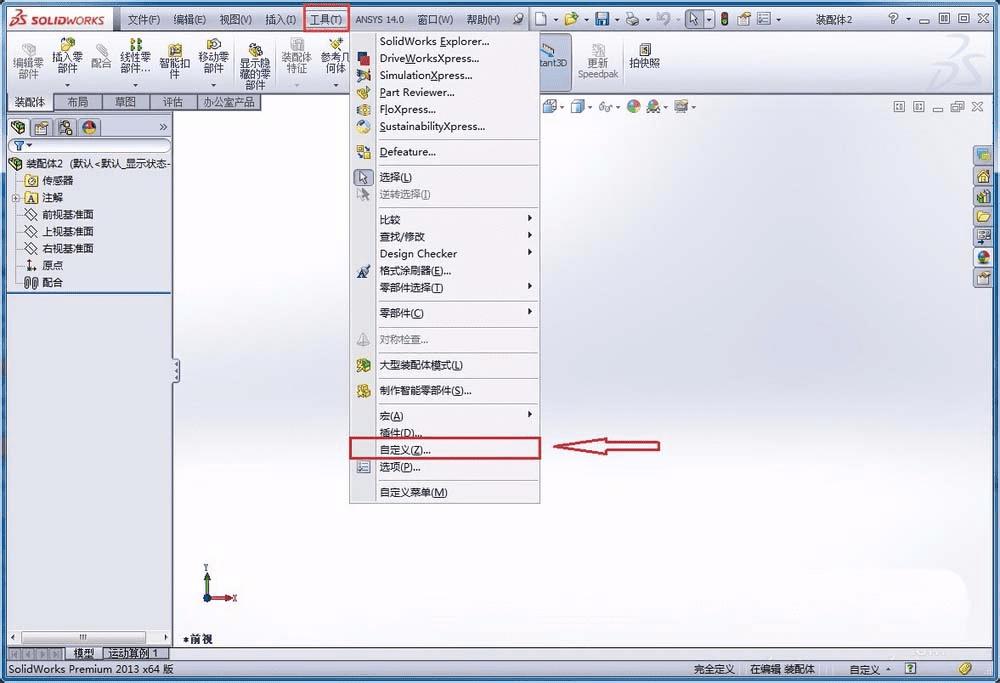

1、点击“工具”下拉菜单中的“自定义

将solidworks模型进行零部件替换的方法技巧

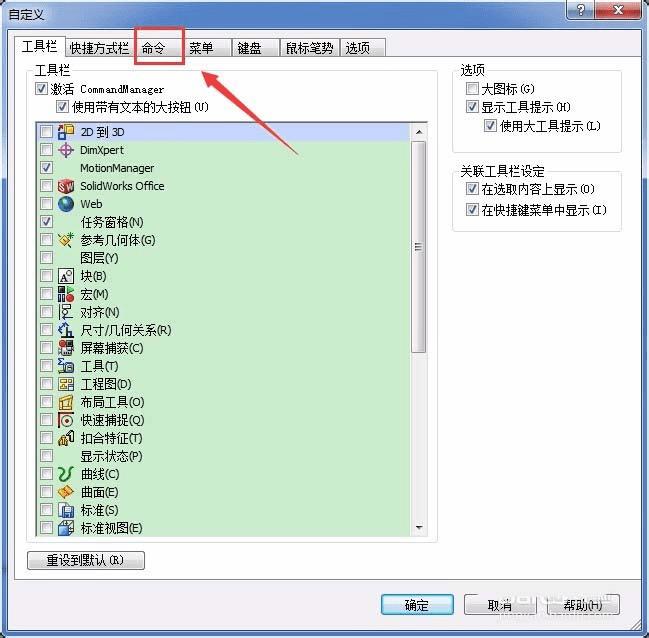

2、点击“自定义”对话框中的“命令”

将solidworks模型进行零部件替换的方法技巧

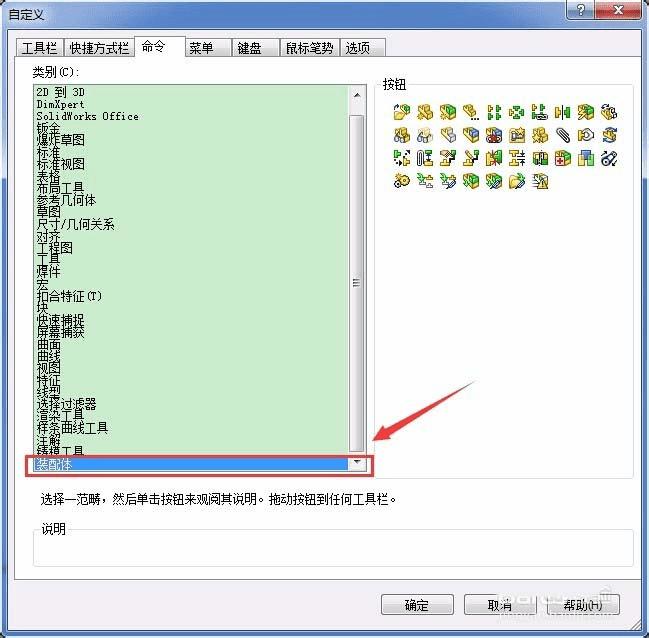

3、在“命令”的内容中,选择“装配体

将solidworks模型进行零部件替换的方法技巧

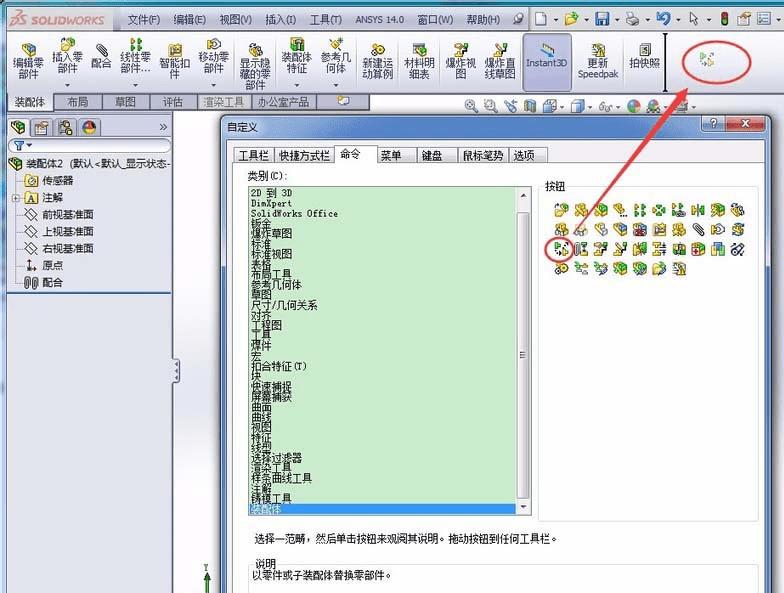

4、在“装配体”的“按钮”集中找到“零部件替换”,直接将之拖到图示的空白区域,则创建了一个“替换零部件”快捷按钮

将solidworks模型进行零部件替换的方法技巧

执行零部件替换方法一:

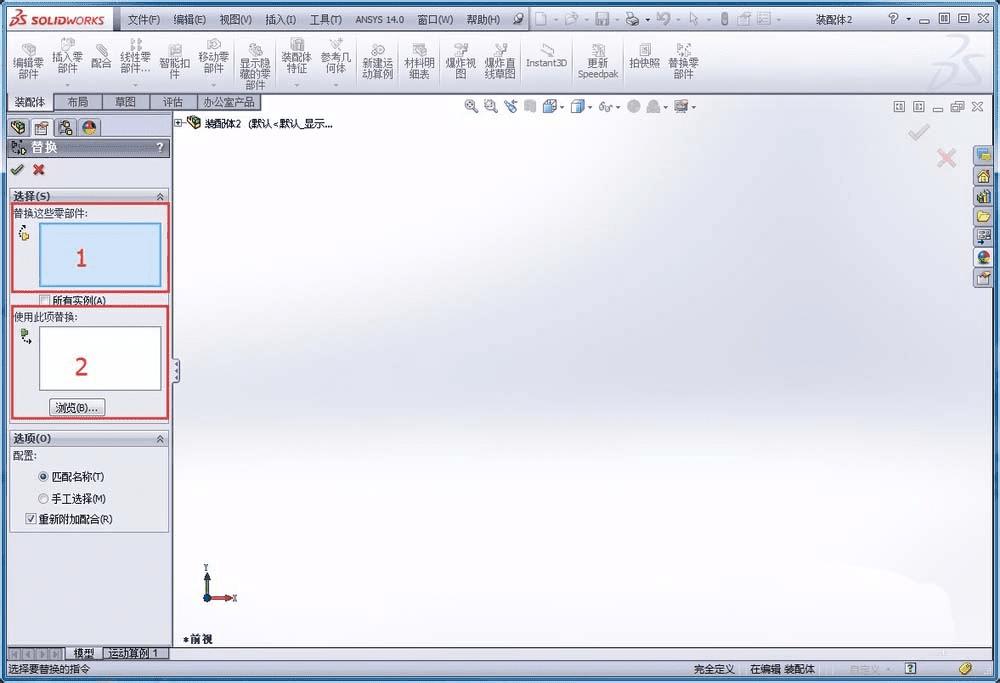

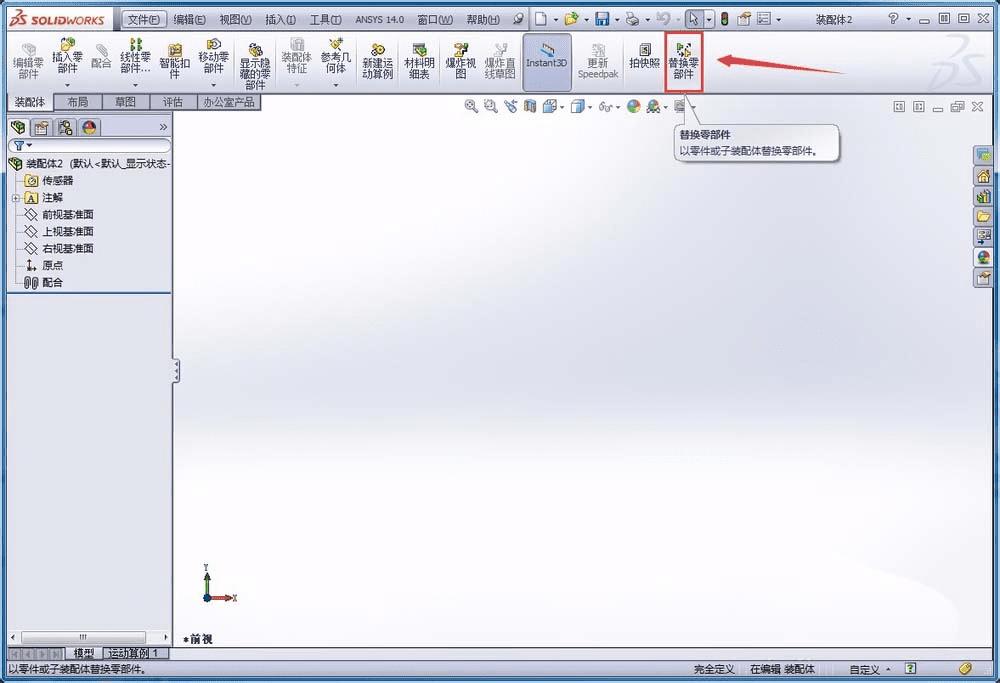

点击“替换零部件”按钮,在“替换这些零部件”中选择需要被替换的零部件,在“使用此项替换”中,点击“浏览”,从而选择硬盘上的零部件作为新的零部件

将solidworks模型进行零部件替换的方法技巧

将solidworks模型进行零部件替换的方法技巧

执行零部件替换方法二:

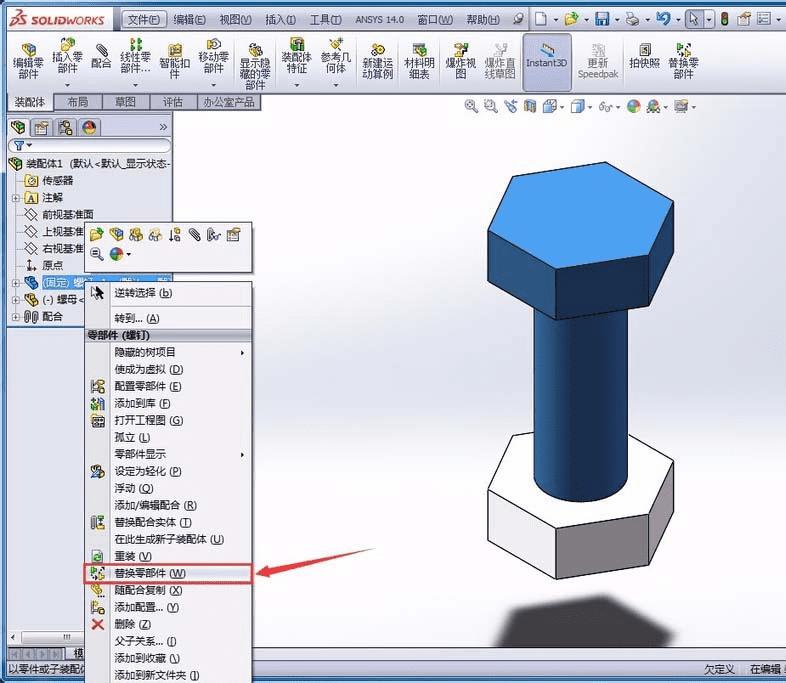

在模型树中右键单击需要被替换的零部件,在弹出的对话框中选择“替换零部件”,然后选择硬盘上的零部件作为新的零部件即可。

将solidworks模型进行零部件替换的方法技巧
