使用solidworks将所有子零件保存在装配体内部的方法

使用solidworks将所有子零件保存在装配体内部的方法

SolidWorks中装配体变成一个文件有两种方法,一种是直接把装配体保存成零件,但是该方法对于有距离,角度等配合关系的装配体就失去了配合的意义,另一种是今天要介绍的方法,保存后,各个子零件的配合关系依旧存在.

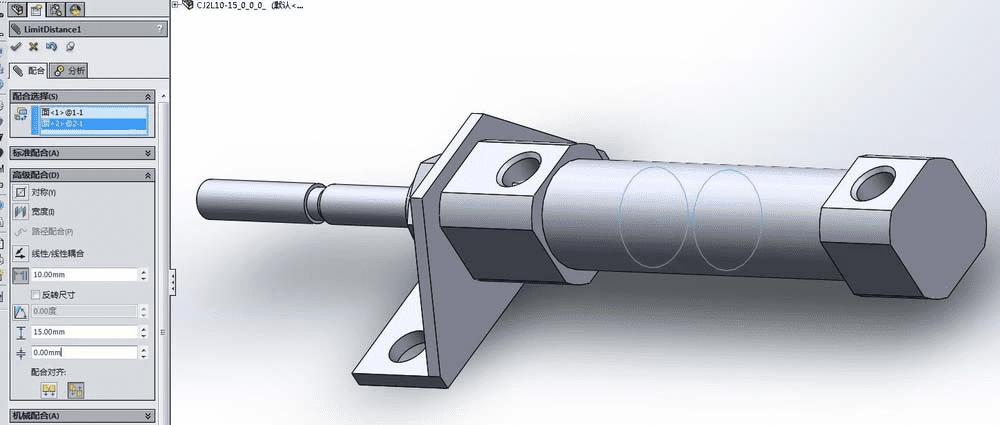

1、打开需要保存的装配体，并对其进行配合关系的设置

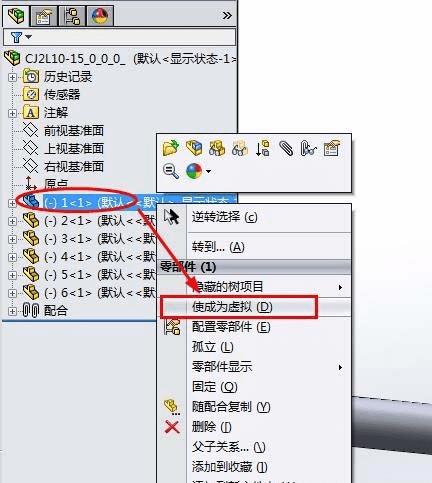

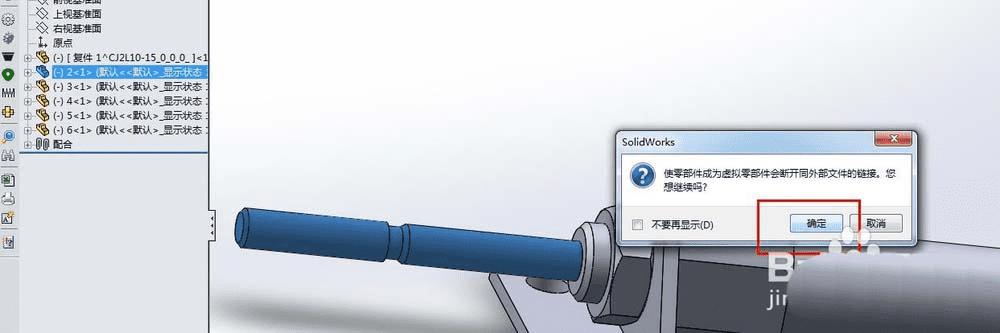

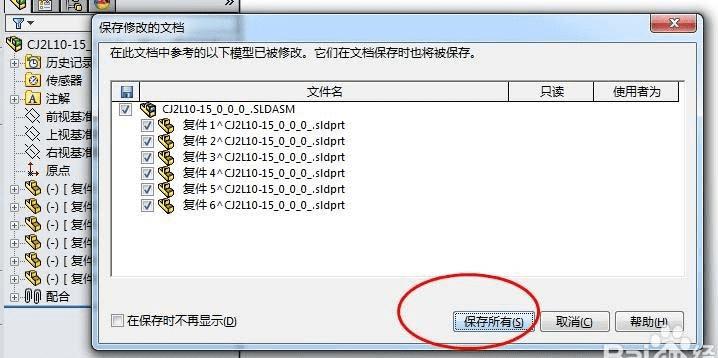

2、选中子零件右击，选择使成为虚拟，然后选择保存所有

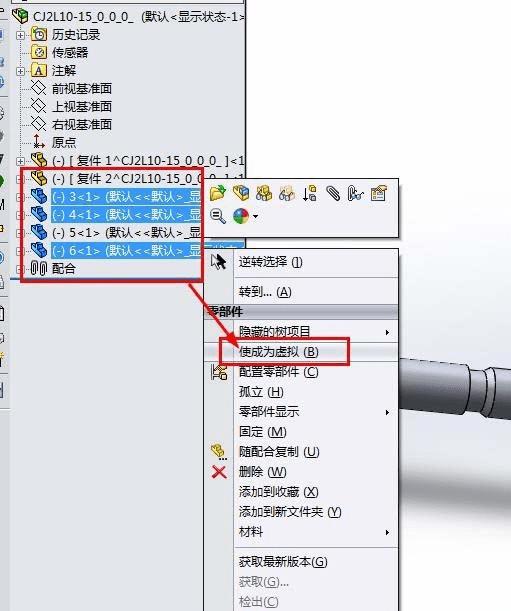

3、也可以全部选中子零件右击进行操作

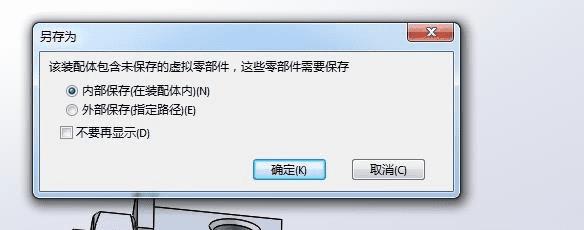

4、最后弹出提示框,选择”在内部保存零件”点击”确定”即可
