solidworks设计好的工程图有很多不用的线条,想要将不用的线条隐藏起来,该怎么隐藏呢?下面我们就来看看详细的教程。

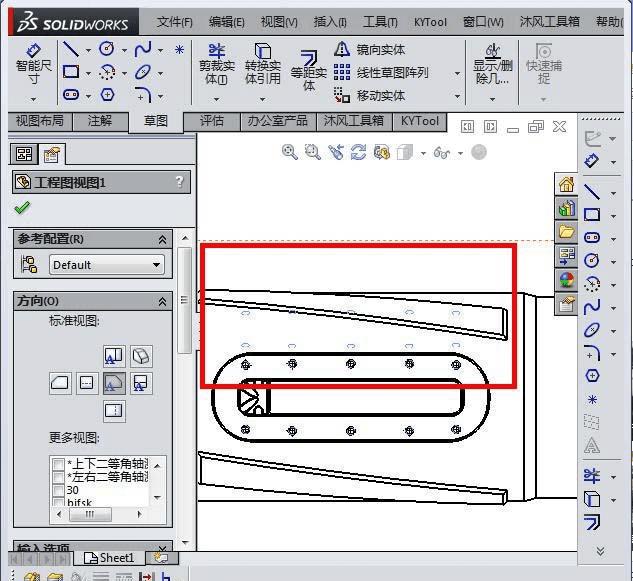

一、工程图中的的螺纹线怎么隐藏?如图所示

隐藏solidworks工程图不需要的线条的步骤

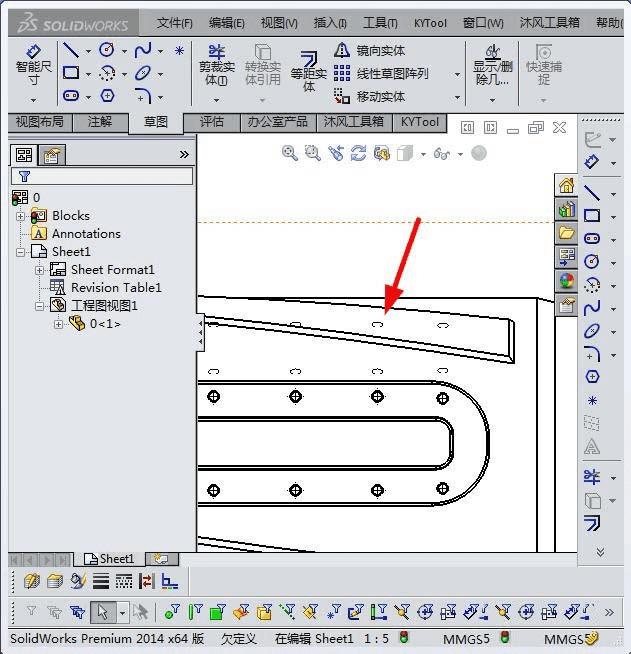

1、左手按住“CTRL”键,右手用鼠标在模型上选择要隐藏的螺纹线

隐藏solidworks工程图不需要的线条的步骤

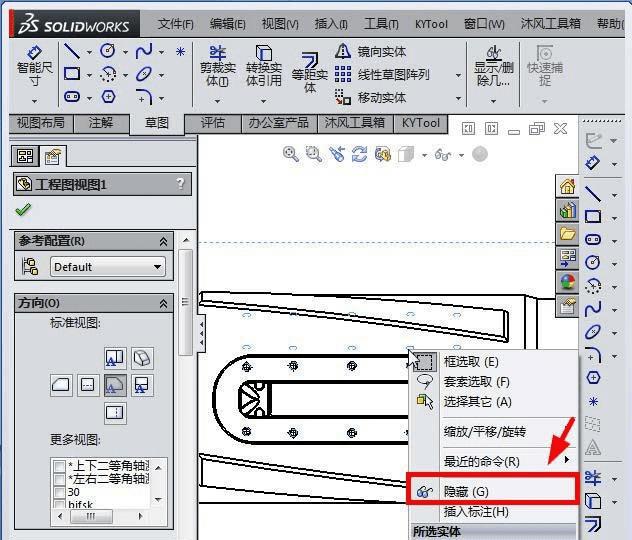

2、右键,弹出菜单,选择“隐藏”,

隐藏solidworks工程图不需要的线条的步骤

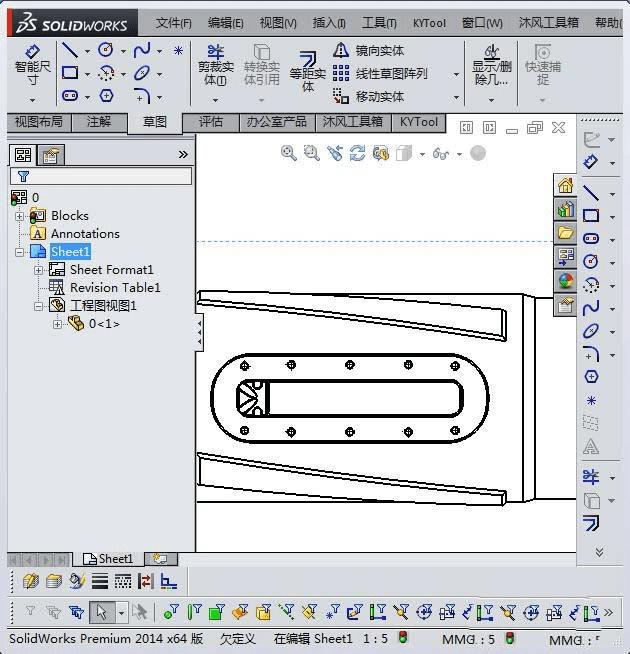

3、上面的螺纹线就完全隐藏了,如图所示

隐藏solidworks工程图不需要的线条的步骤

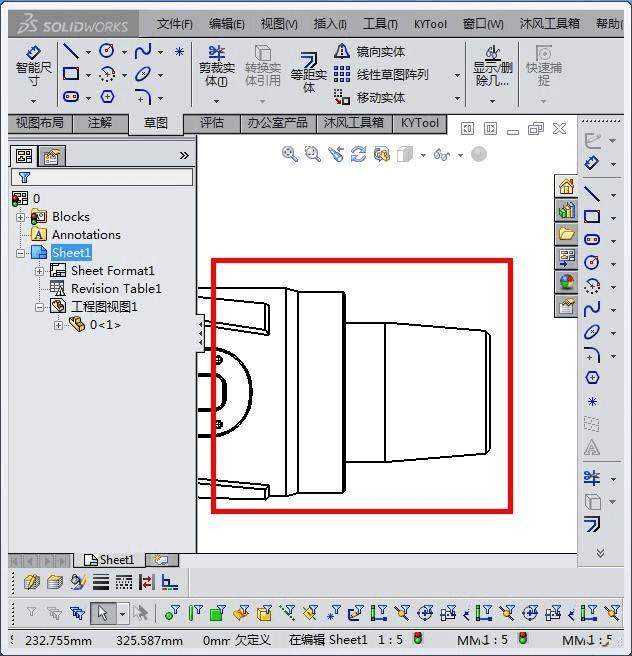

二、要隐藏模型的轮廓线,如何隐藏?

隐藏solidworks工程图不需要的线条的步骤

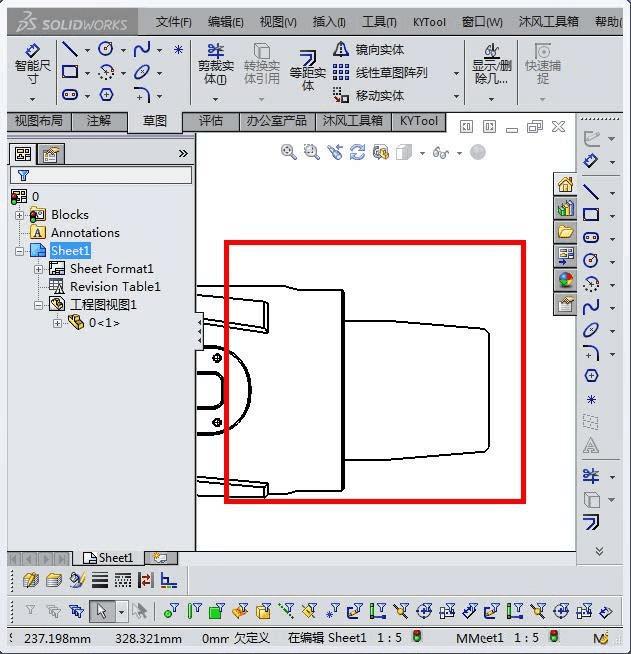

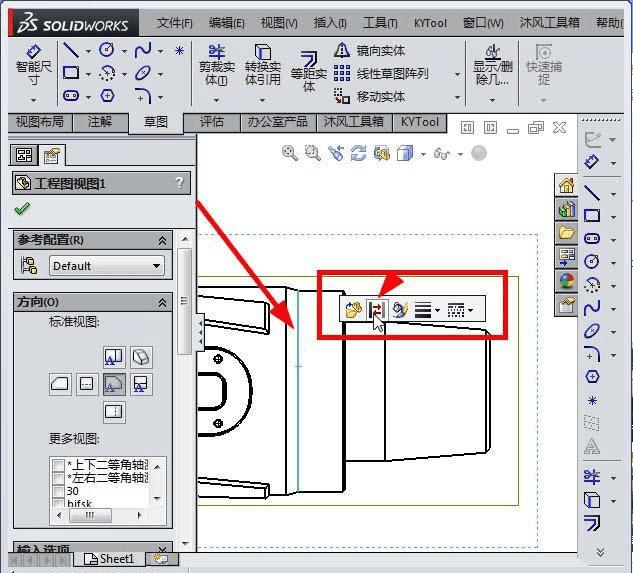

1、只需要选择该轮廓线,选中后系统自动弹出菜单,选择“隐藏/显示边线”按钮,轮廓线就被隐藏了

隐藏solidworks工程图不需要的线条的步骤

2、如果还要隐藏其它的轮廓边线,一样的方法操作。

隐藏solidworks工程图不需要的线条的步骤

以上就是solidworks印象不需要的线条的方法,希望能帮到大家,请继续关注路饭。
