交换机是局域网中最重要的设备,交换机是基于MAC 来进行工作的。和路由器类似,交换机也有IOS,IOS 的基本使用方法是一样的,交换机是第二层的设备,可以隔离冲突域。交换机是基于收到的数据帧中的源MAC 地址和目的MAC 地址来进行工作。

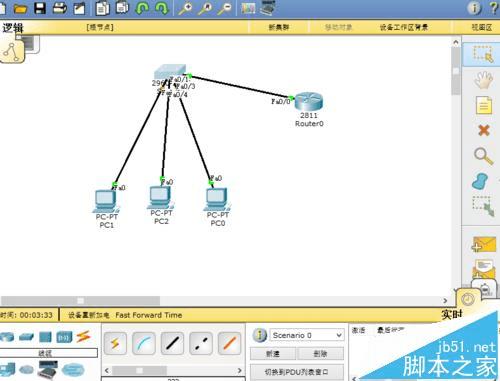

1、首先找出一台2811类的路由器和一台2960类的交换机和3台pc,利用直通线使各个设备相互连接起来,如下图所示:

如何在思科模拟器上设置交换机基本配置?

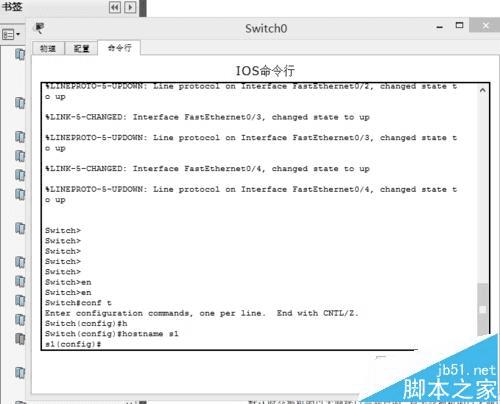

2、为交换机配置主机名,命令为

复制内容到剪贴板
  1. Switch>enable
  2.
  3. Switch#confterminal
  4.
  5. Enterconfigurationcommands,oneperline.EndwithCNTL/Z.
  6.
  7. Switch(config)#hostnameS1

如下图所示:

如何在思科模拟器上设置交换机基本配置?

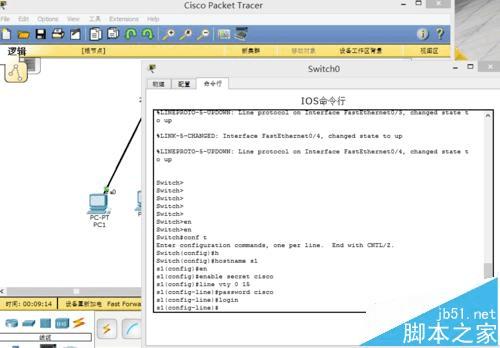

3、为交换机配置密码,命令为:

复制内容到剪贴板
  1. S1(config)#enablesecretcisco
  2.
  3. S1(config)#linevty015
  4.
  5. S1(config-line)#passwordcisco
  6.
  7. S1(config-line)#login

如下图所示

如何在思科模拟器上设置交换机基本配置?

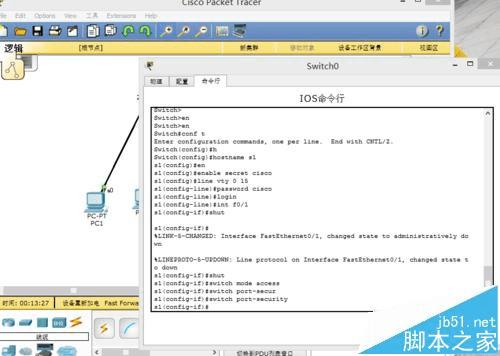

4、配置交换机端口安全,配置命令是:

复制内容到剪贴板
  1. S1(config)#intf0/1
  2.
  3. S1(config-if)#shutdown
  4.
  5. S1(config-if)#switchmodeaccess
  6.
  7. S1(config-if)#switchport-securitiy

如下图所示

如何在思科模拟器上设置交换机基本配置?

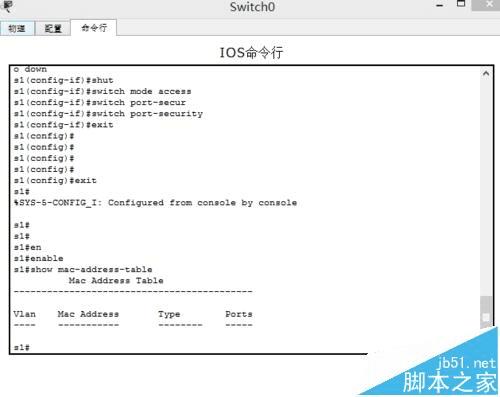

5、检查交换机的Mac地址表,命令是:S1#show mac-address-table,如下图所示:

如何在思科模拟器上设置交换机基本配置?

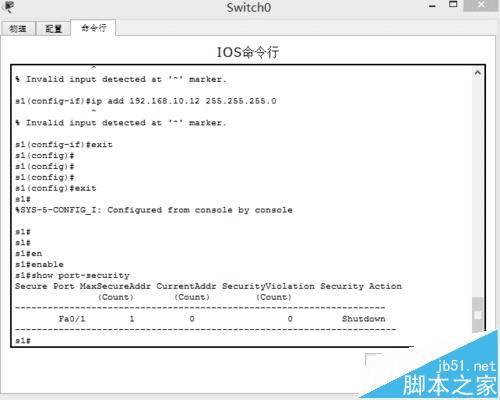

6、查看端口安全的设置情况,用命令为:show port-security,如下图所示:

如何在思科模拟器上设置交换机基本配置?

注意事项:连接各个设备一定要用准双绞线,同种设备用交叉线,不同种设备用直通线。
