如何使用思科模拟器配置交换机VTP?
如何使用思科模拟器配置交换机VTP?
当创建vlan时,必须要决定是否使用VTP,使用VTP,能使配置在一个或多个交换机上被改变时,那些改变会自动传送给在同一个VTP域中的其他交换机。VTP 被组织成管理域(VTP Domain),相同域中的交换机能共享VLAN 信息。根据交换机在VTP 域中的作用不同,VTP 可以分为三种模式:服务器模式(Server),客户机模式(Client),透明模式。。。
1、首先,打开思科模拟器软件,连接三台交换机的连接线,将所有交换机互相连接起来,一台当服务器,一台当客户机,另外一台当透明模式。
2、把三台交换机的配置清除干净,重启交换机,配置命令为:
复制内容到剪贴板
- S1#deleteflash:vlan.dat
- S1#erasestartup-config
- S1#reload

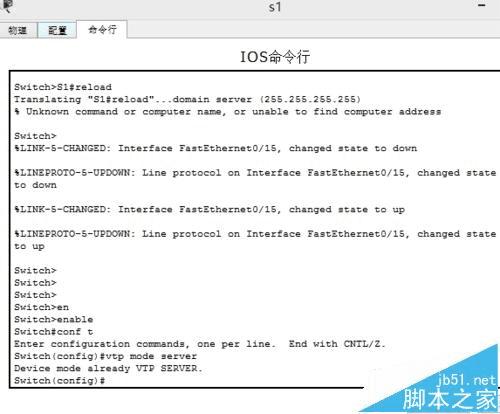

配置S1 为VTP server,配置命令为:
复制内容到剪贴板
- S1(config)#vtpmodeserver

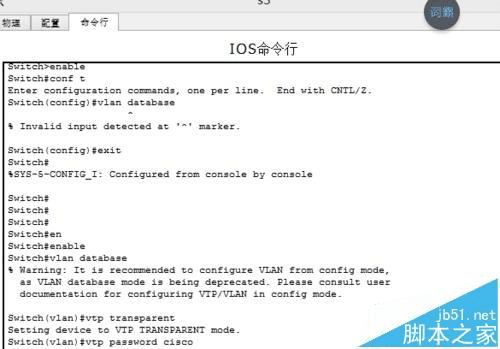

3、配置S3 为VTP transparent,配置命令是:
复制内容到剪贴板
- S3#vlandatabase
- S3(vlan)#vtptransparent
- S3(vlan)#vtppasswordcisco(配置交换机的密码)
- SettingdeviceVLANdatabasepasswordtocisco

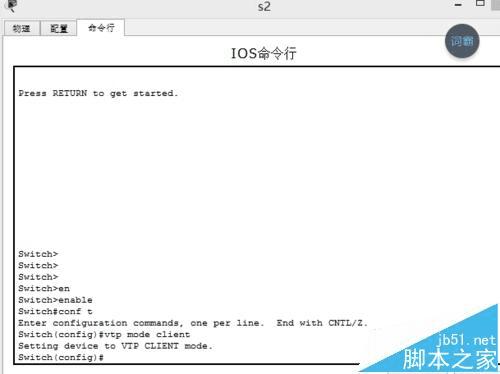

4、配置S2 为VTP client,配置命令是:
复制内容到剪贴板
- S2(config)#vtpmodeclient
- SettingdevicetoVTPCLIENTmode.
- S2(config)#vtpdomainVTP-TEST
- DomainnamealreadysettoVTP-TEST.
- S2(config)#vtppasswordcisco
5、在S1 上创建VLAN,检查S2、S3 上的VLAN 信息,配置命令是:
复制内容到剪贴板
- S1(config)#vlan2
- S1(config)#vlan3

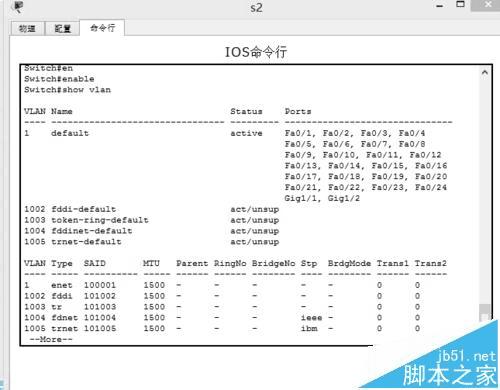

查看s1,s2,s3的VLAN配置信息。命令是:
复制内容到剪贴板
- S1#showvlan
- S2#showvlan
- S3#showvlan

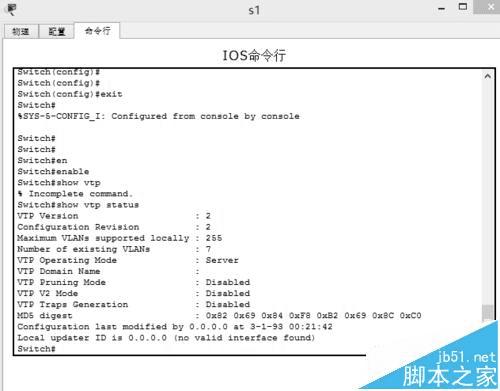

6、查看VTP 信息,查看交换机的vtp详细信息和版本等信息:
复制内容到剪贴板
- S1#showvtpstatus
注意事项:
1、要成功配置vtp服务器,应确认 配置的所有交换机都已设置为默认设置。
2、在网络中配置至少两台vtp服务器交换机。
3、确保所有的交换机都配置相同的vtp协议版本。
4、配置交换机的vtp模式一定要在交换机的特权配置模式下配置。
