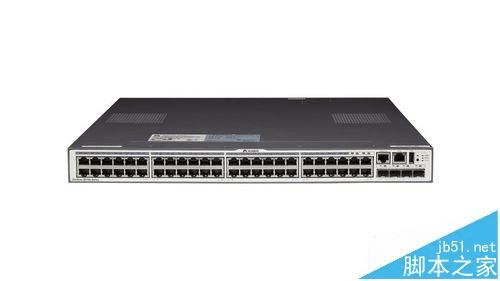

如果我们要对交换机下面的数据流量进行抓包的话;那么就需要在交换机上配置镜像端口;也就是说24端口镜像了23端口的所有数据;然后你吧电脑接在24端口上就能抓包到23端口的所有数据;下面我们就用华为S5700交换机来演示如何配置端口镜像

配置华为S5700交换机端口镜像的步骤

1、演示环境中是通过电脑的com接口连接华为交换机的,你也可以通过telnet来操作

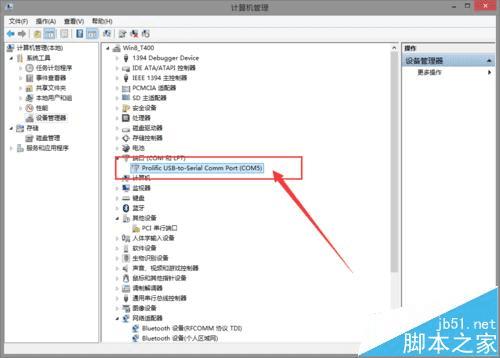

2、先确认你电脑的com接口编号

配置华为S5700交换机端口镜像的步骤

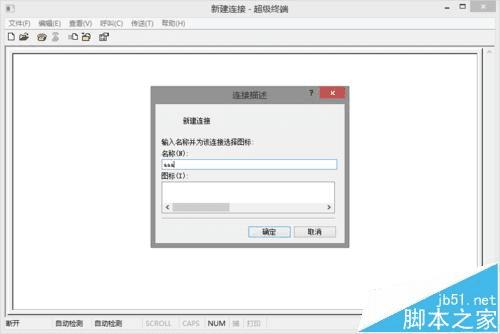

3、然后运行超级终端工具

配置华为S5700交换机端口镜像的步骤

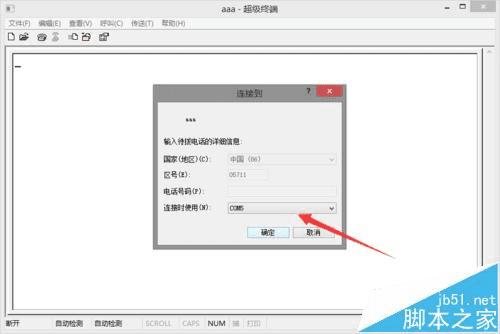

4、选择你电脑的com接口编号

配置华为S5700交换机端口镜像的步骤

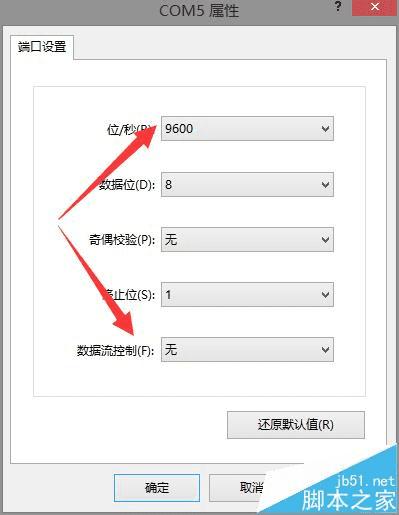

5、设置比特率

配置华为S5700交换机端口镜像的步骤

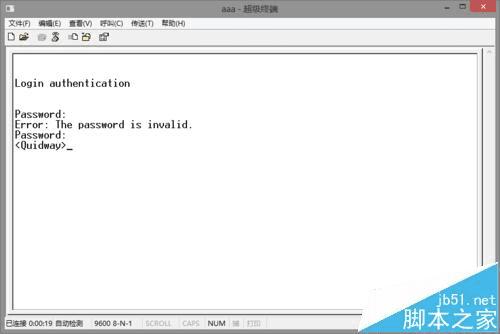

6、成功登陆交换机

配置华为S5700交换机端口镜像的步骤

7、在系统视图下配置端口镜像

先配置观察端口

[Quidway]observe-port1 interface GigabitEthernet 0/0/24

配置华为S5700交换机端口镜像的步骤

8、然后再进入需要镜像的端口

[Quidway]interfaceGigabitEthernet 0/0/23

配置华为S5700交换机端口镜像的步骤

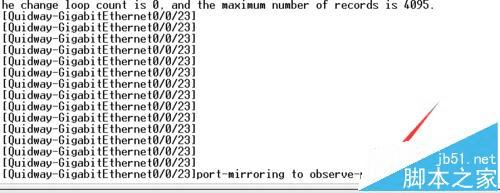

9、在配置镜像端口模式

[Quidway-GigabitEthernet0/0/23]port-mirroringto observe-port 1 both

配置华为S5700交换机端口镜像的步骤

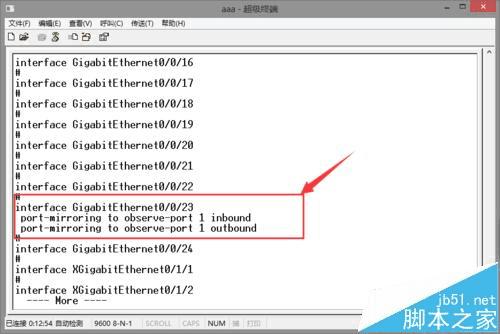

10、配置完成之后用display current 查看下配置

配置华为S5700交换机端口镜像的步骤

11、剩下的就是你吧电脑接入到24端口来观察23端口的数据了
