网络设备中三层交换机具有网络层的功能,相当于交换机和路由器的结合,利用三层交换机实现不同VLAN的PC之间进行通信。

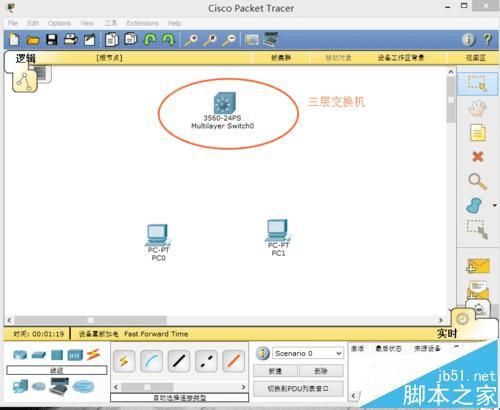

1、首先打开思科模拟器软件,找出一台三层交换机和两台PC,如下图所示:

三层交换机设置VLAN间路由的步骤

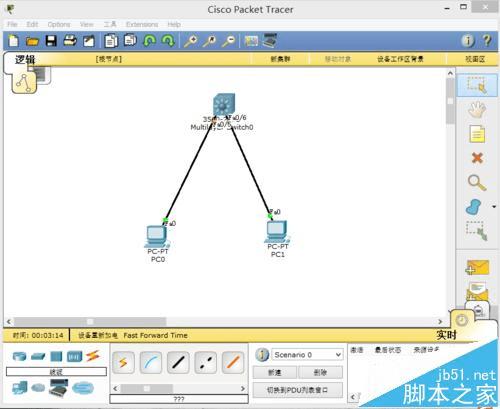

2、将三层交换机和两台PC用直通线连接起来,如下图所示:

三层交换机设置VLAN间路由的步骤

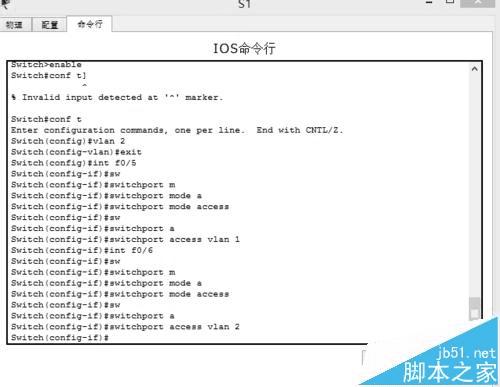

3、在三层交换机上划分VLAN,命令是:

复制内容到剪贴板
  1. Switch#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Switch(config)#vlan2Switch(config-vlan)#exitSwitch(config)#intf0/5Switch(config-if)#switchportmodeaccessSwitch(config-if)#switchportaccessvlan1Switch(config-if)#intf0/6Switch(config-if)#switchportmodeaccessSwitch(config-if)#switchportaccessvlan2

如下图所示:

三层交换机设置VLAN间路由的步骤

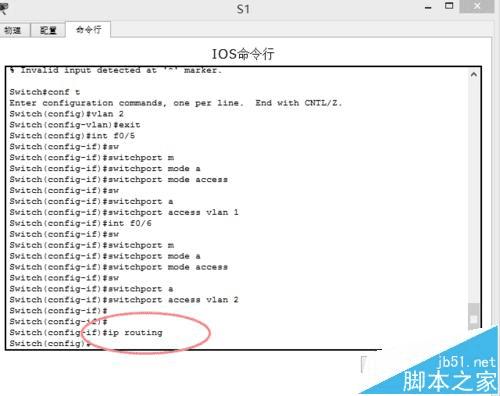

4、开启三层交换机的三层交换路由功能,命令是:ip routing,如下图所示:

三层交换机设置VLAN间路由的步骤

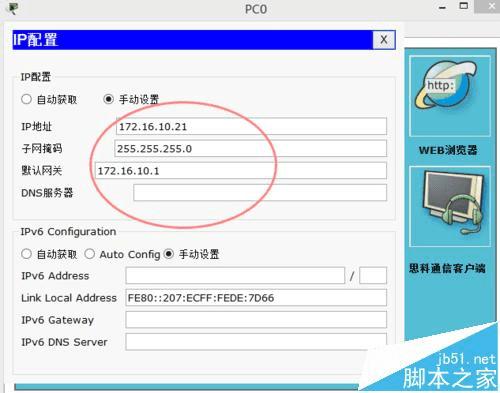

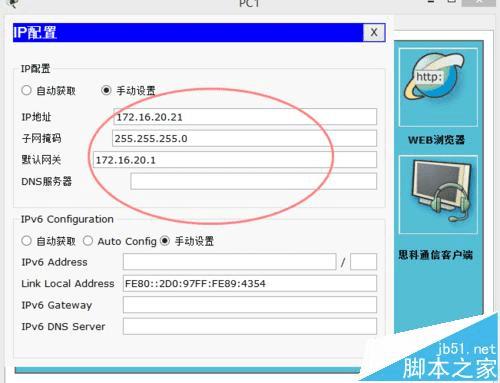

5、给PC配置IP地址和网关,如下图所示:

三层交换机设置VLAN间路由的步骤

三层交换机设置VLAN间路由的步骤

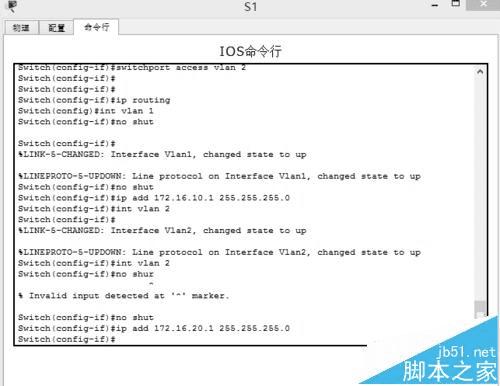

6、进入三层交换机里面配置VLAN,命令是:

复制内容到剪贴板
  1. Switch(config)#intvlan1Switch(config-if)#noshutSwitch(config-if)#ipadd172.16.10.1255.255.255.0Switch(config-if)#intvlan2Switch(config-if)#noshutSwitch(config-if)#ipadd172.16.20.1255.255.255.0

如下图所示:

三层交换机设置VLAN间路由的步骤

7、利用ping命令对PC之间进行通信测试,可以ping通的结果如下图所示:

三层交换机设置VLAN间路由的步骤

注意事项:

1、配置PC时一定要让它们处于不同IP和网关。

2、配置三层交换机的VLAN,要让它们的VLAN为PC之间的网关,切记,这很重要。

3、三层交换机一定要开启路由功能,命令是“ip routing"。

4、配置三层交换机一定要在全局模式下配置。
