使用solidworks图纸焊接符号改变尺寸大小的步骤

使用solidworks图纸焊接符号改变尺寸大小的步骤

Solidworks图纸里焊接符号的尺寸就会影响视图的整体效果，想要调整焊接符号的尺寸大小，该怎么调节呢？下面我们就来看看详细的教程。

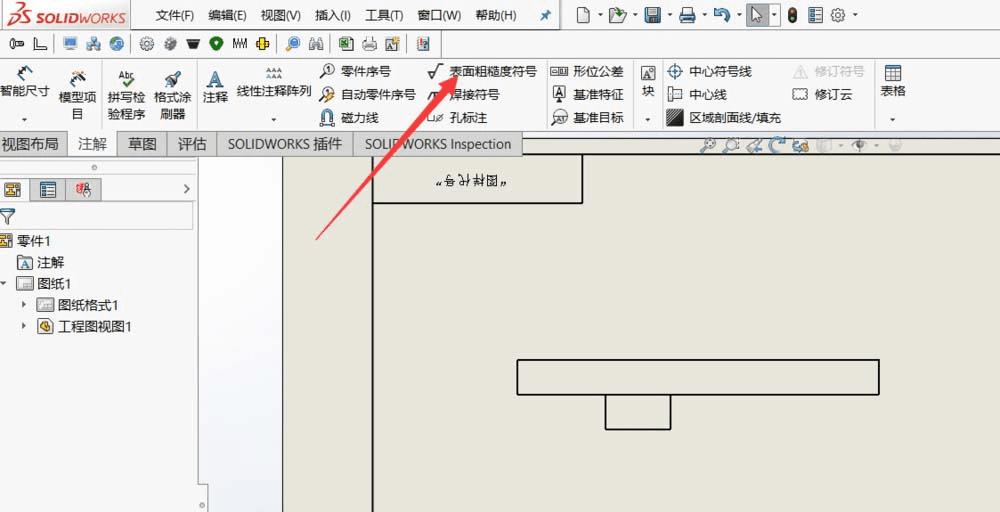

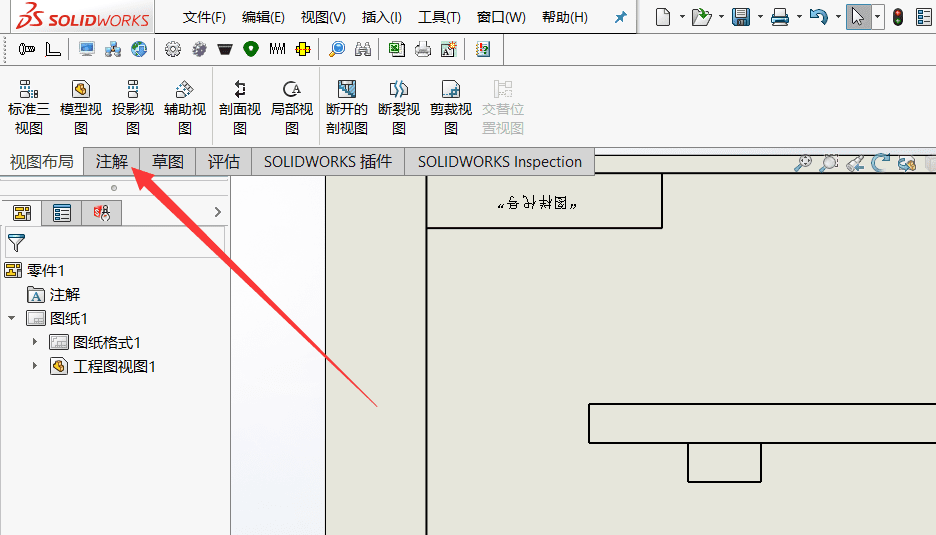

1、首先打开工程图之后，点击注释这个选项。

2、然后选择注释下的焊接符号这个选项。

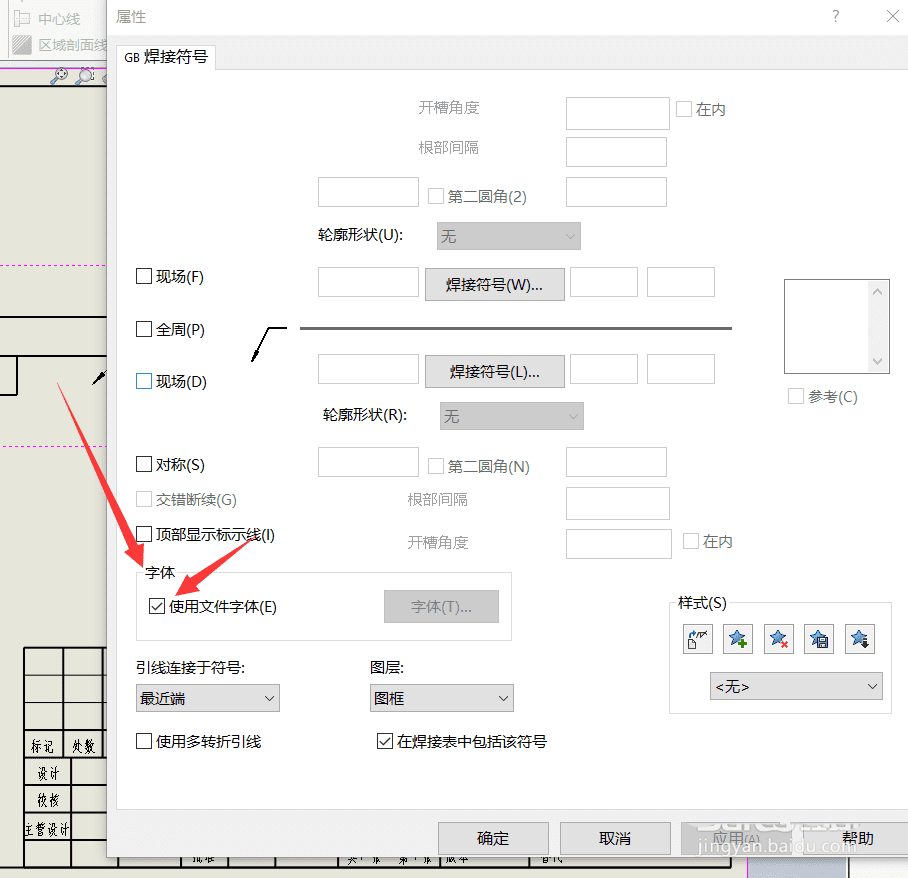

3、点开焊接符号之后，在弹出来的选择框里可以找到字体，把字体前面的勾去掉。

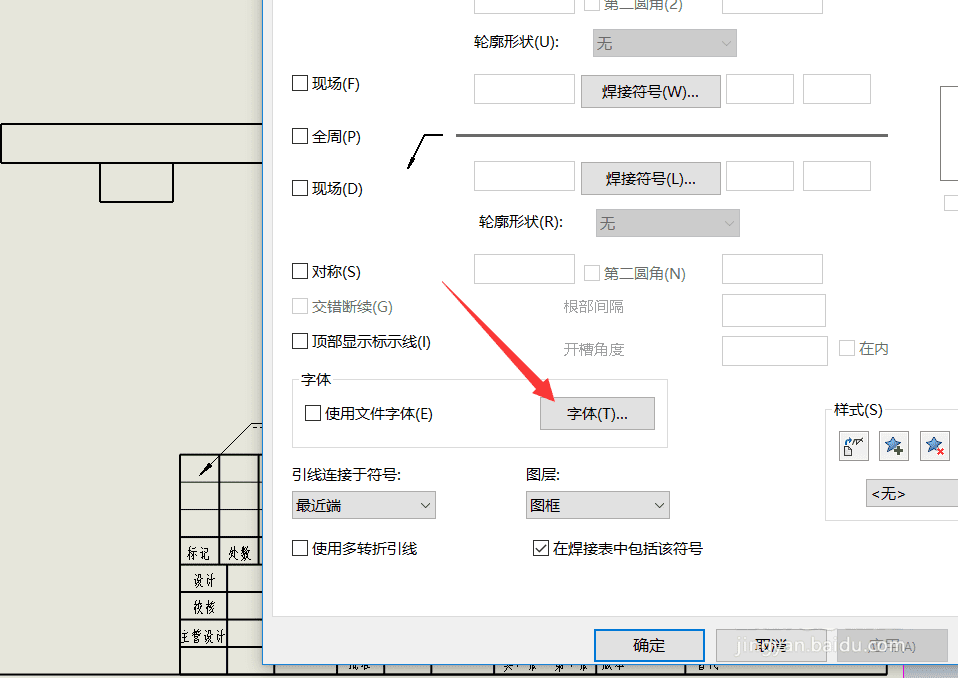

4、然后后面的字体就可以勾选了，点击字体。

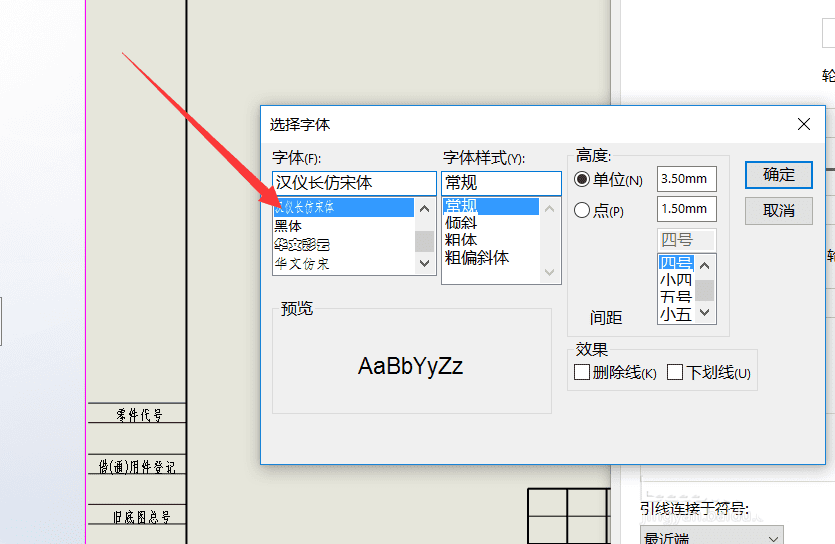

5、这个时候弹出来的对话框前面可以选择文字的字体。

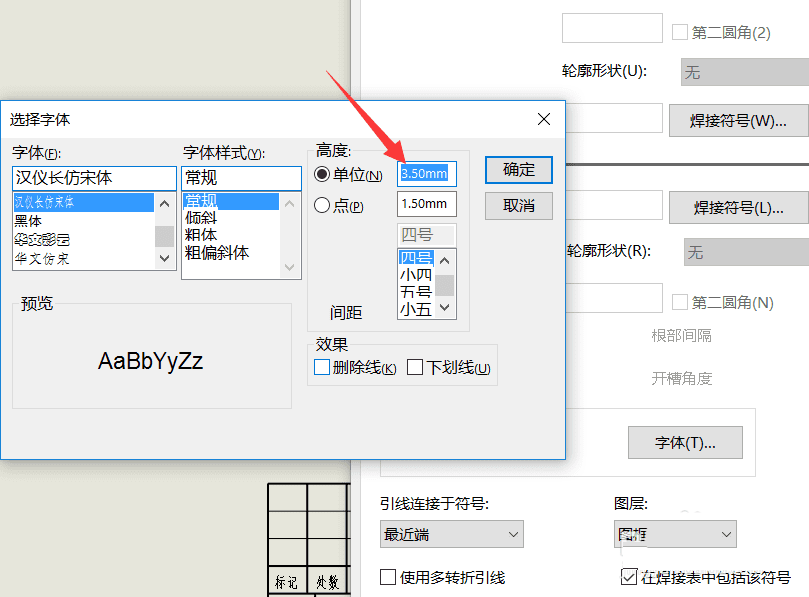

6、而后面的数字就是焊接符号的尺寸了，修改上面的数字即可修改焊接符号的大校

以上就是Solidworks中调整焊接符号尺寸大小的教程，希望大家喜欢，请继续关注路饭。
