solidworks中的装配体需要在工程图中显示运动的极限速度，我们可以生成交替视图，下面我们就来看看详细的教程。

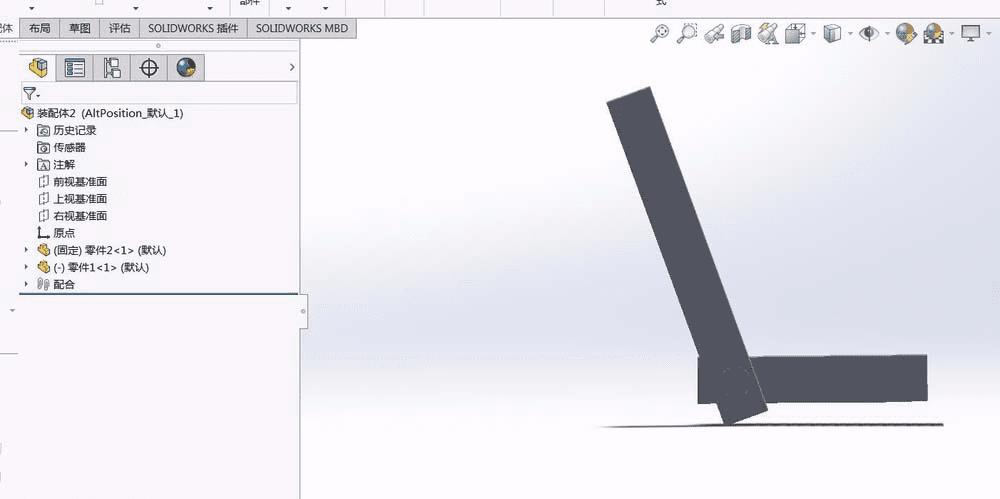

1、首先,打开一个装配好的模型图

2、点击文件/从装配体制作工程图

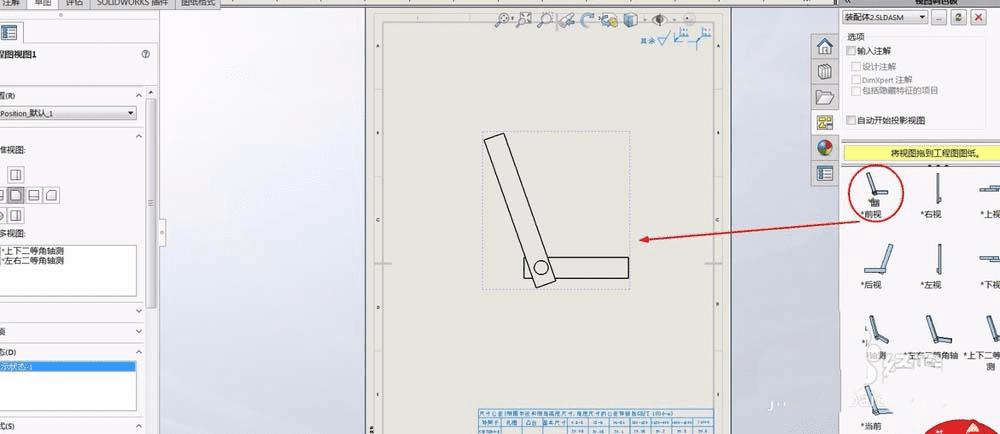

3、从左侧选择一个视图，放置在合适的位置

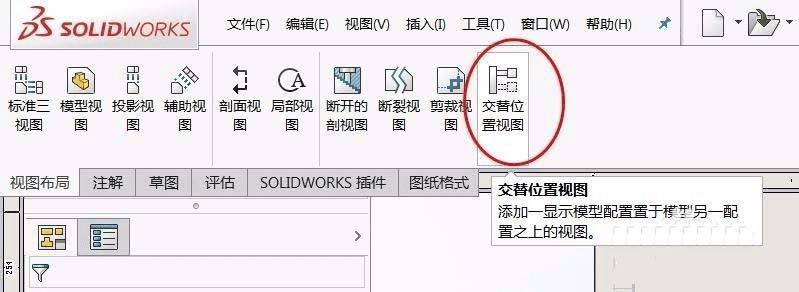

4、选择视图布局/选择交替位置视图

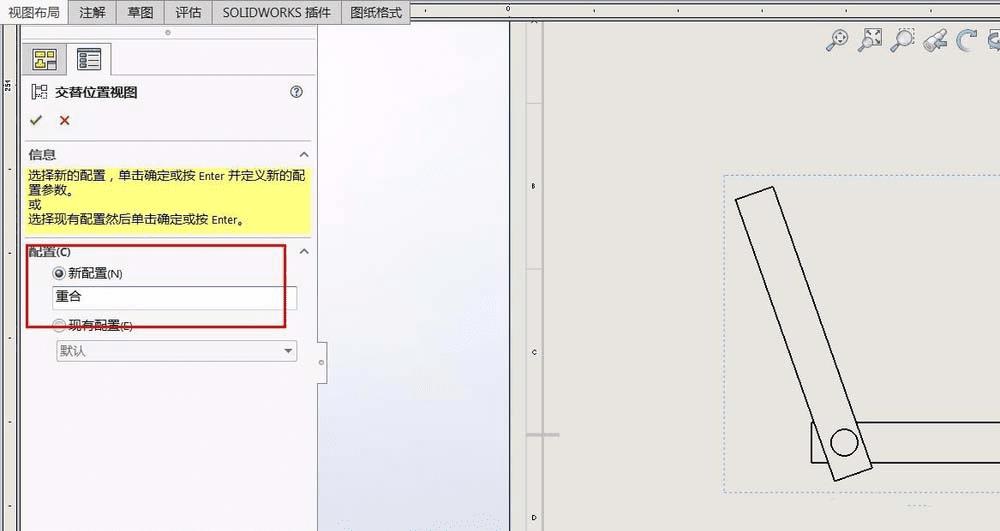

5、在左侧添加一个新配置的名称

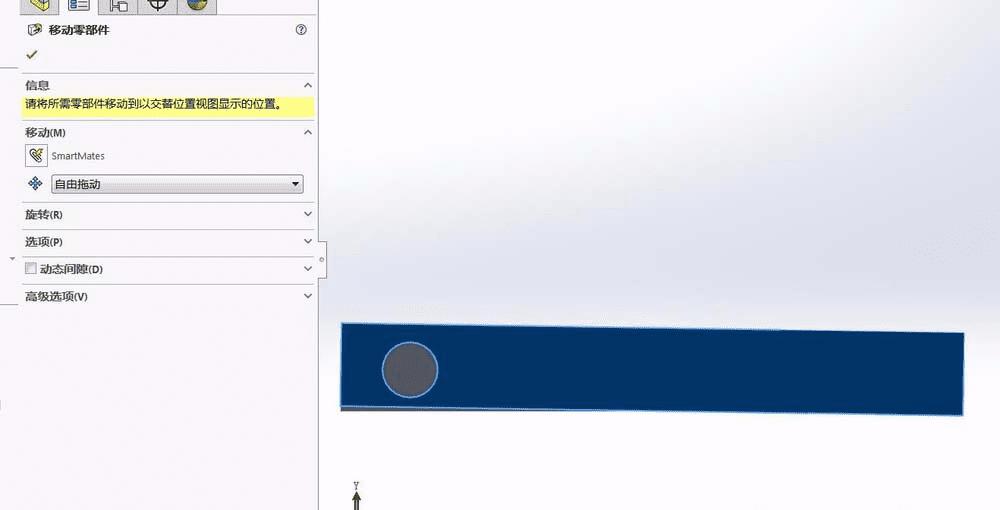

6、这个时候回自动进入到模型图，在这个配置下拖动模型进行运动到需要的位置，我这里拖动到了重合的位置

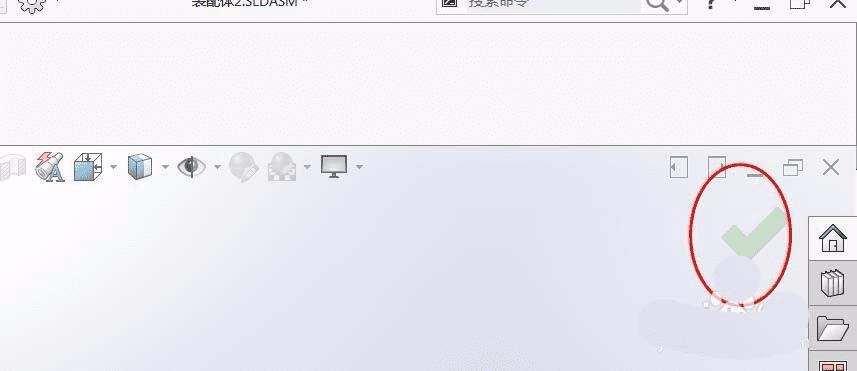

7、点击"√"

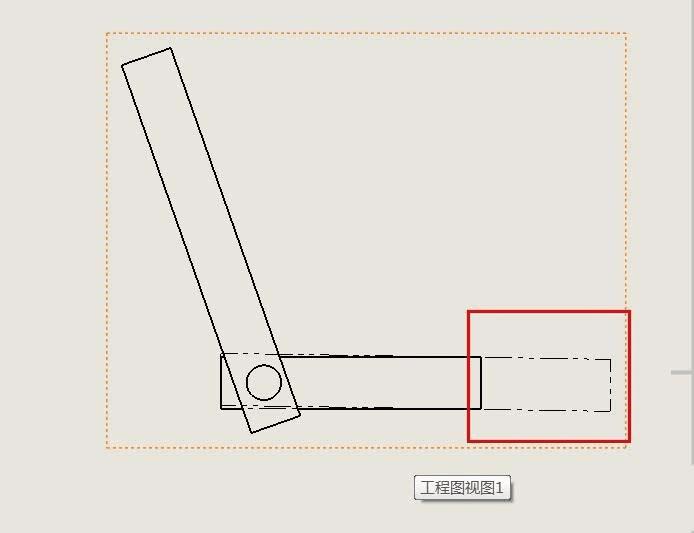

8、回到工程图中,可以发现工程图有了一个虚线，这个虚线就是配置为"重合"的位置
