我们使用Solidworks绘制工程图的时候，有时候一些零件的内部构造我们看不到，可以借助剖视图来看，那要怎样做呢？

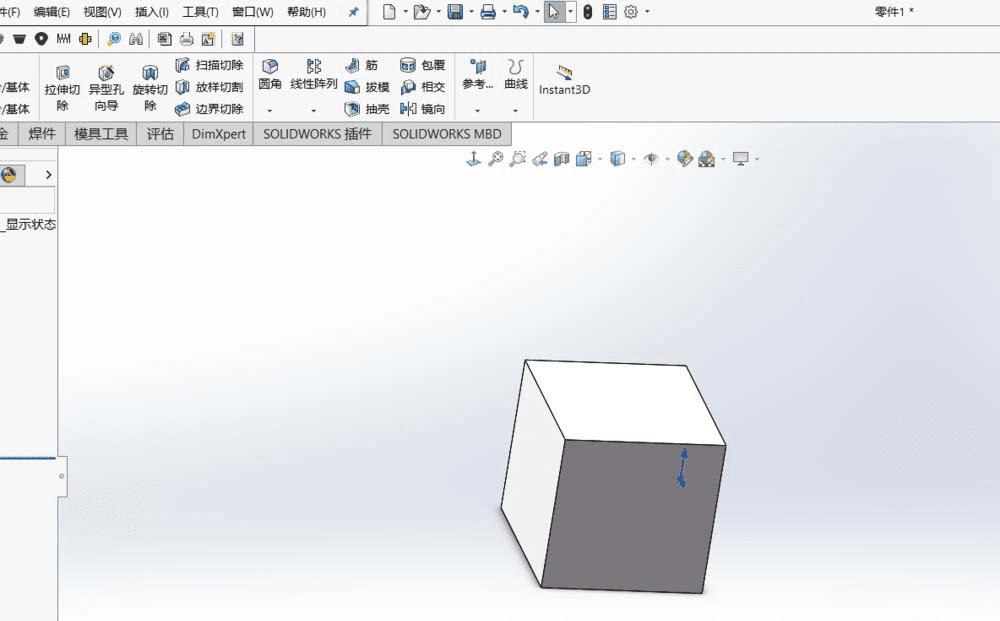

1、我们先打开要剖面的零件图。

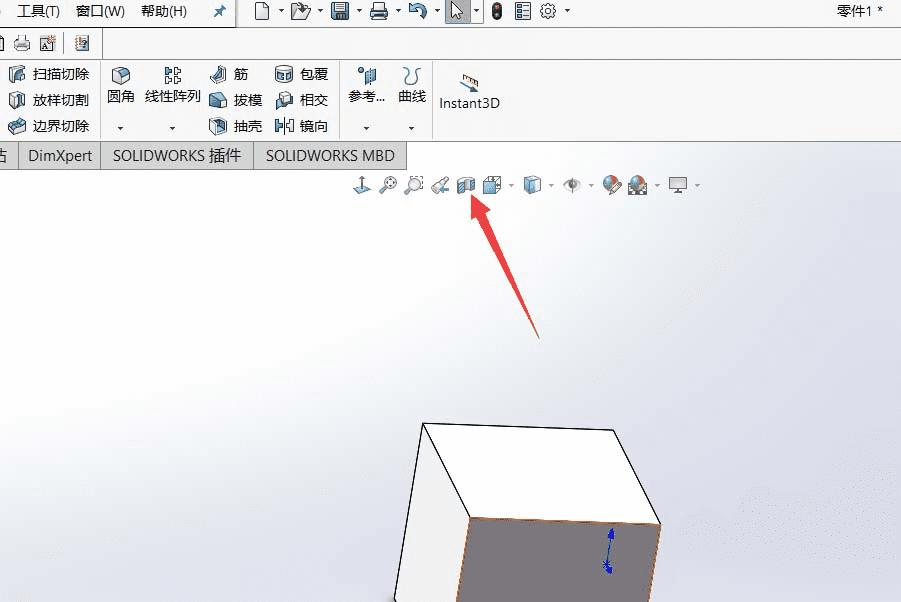

2、之后在软件的上面有一个剖面的图标。

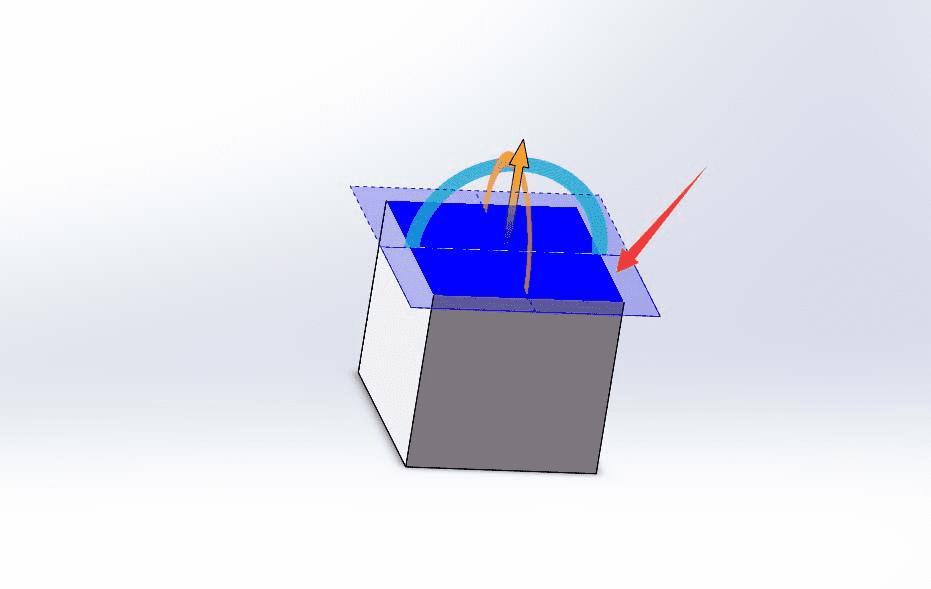

3、点击之后可以看到零件图上出现了三个方向的剖面的图标。

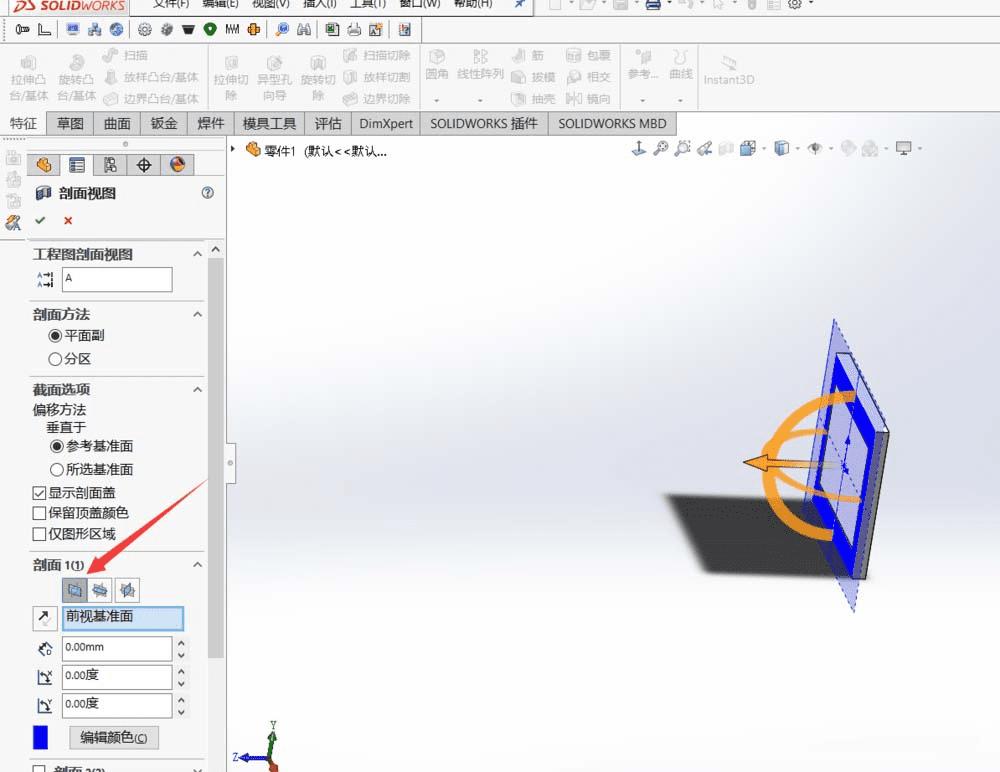

4、如果默认的位置不能看到我们的截面，我们在左侧这边可以选择另一个基准面来看截面。

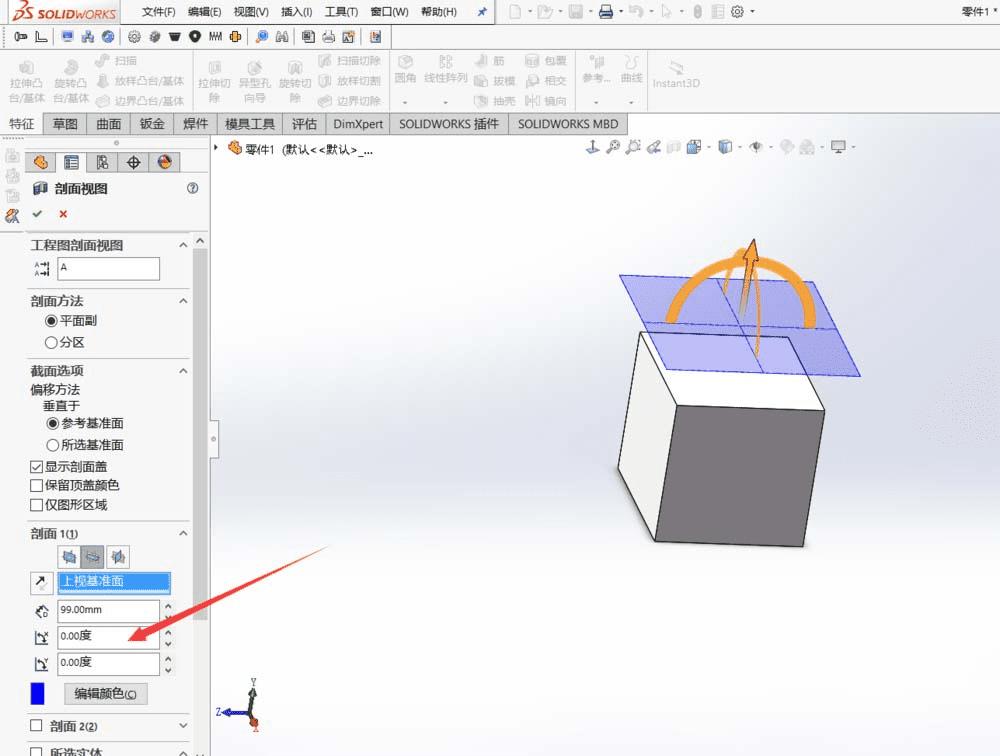

5、或者可以选择角度或者长度来看截面。

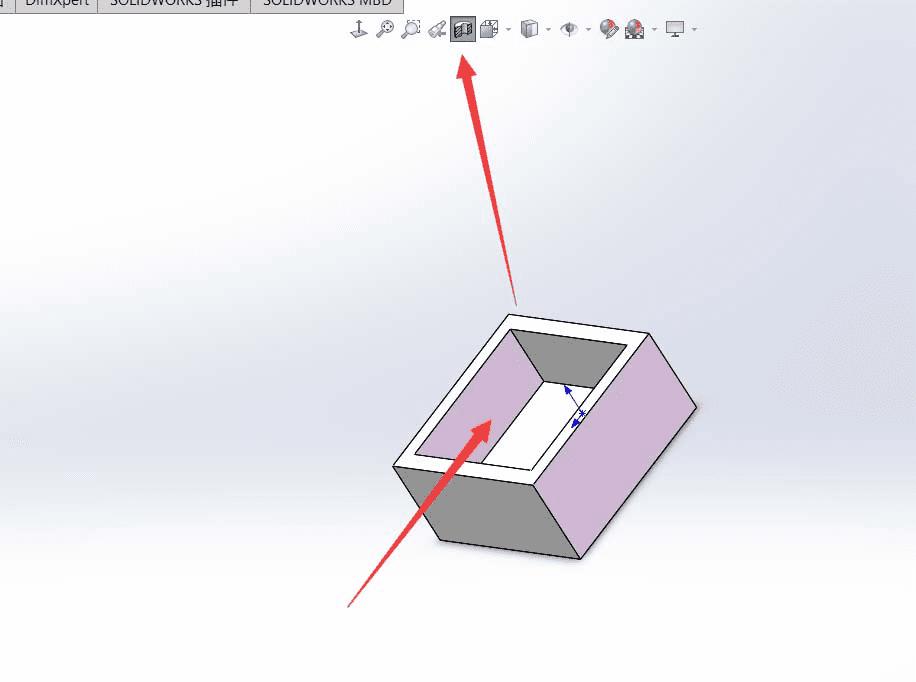

6、看完剖面图之后，在点击一下剖面的图标就能够返回到之前的零件图状态。
