调用CAXA标准零件库的方法

调用CAXA标准零件库的方法

CAXA中绘制图纸的时候，经常需要调用标准零件库中的零件，该怎么调用呢？下面我们就来看看详细的教程。

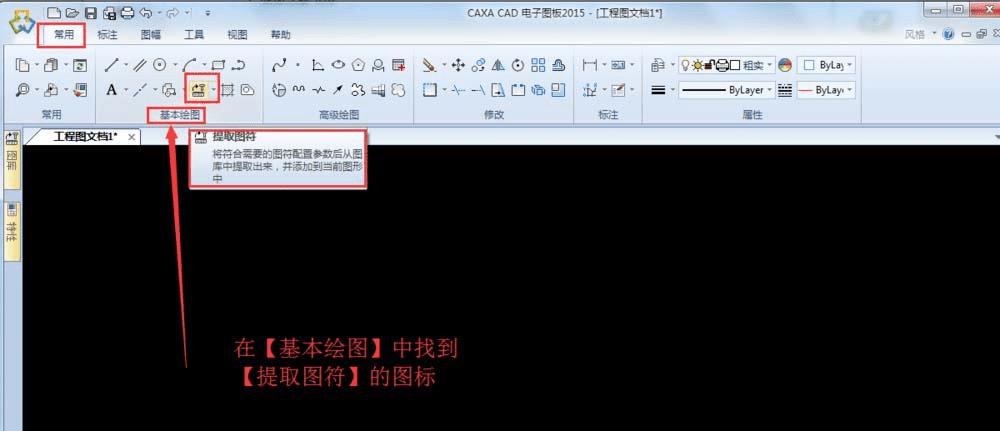

1、在【常用】→【基本绘图】命令下，找到【提取图符】图标。

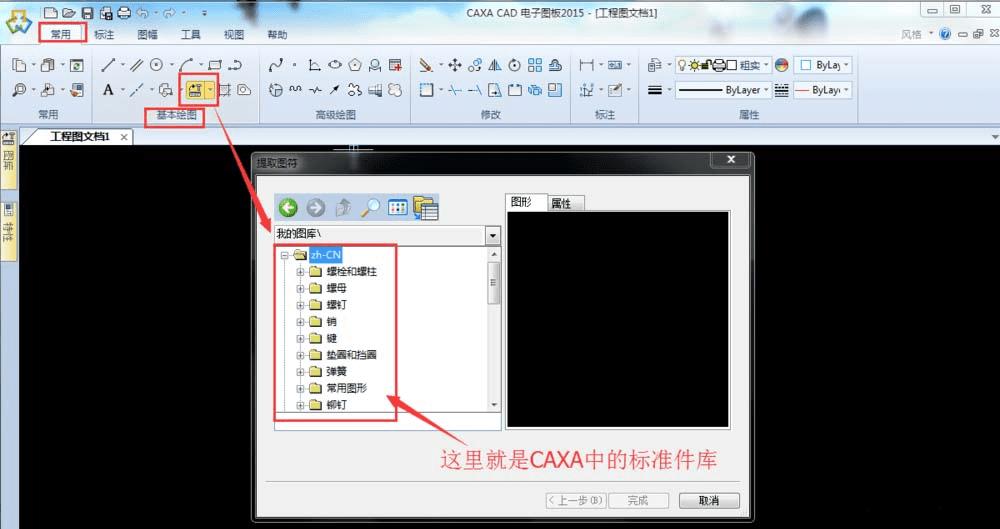

2、点击【提取图符】，即可进入CAXA标准零件库，在这里可以看到有螺栓和螺柱、螺母、螺钉，还有销、键，甚至有法兰等标准零件。

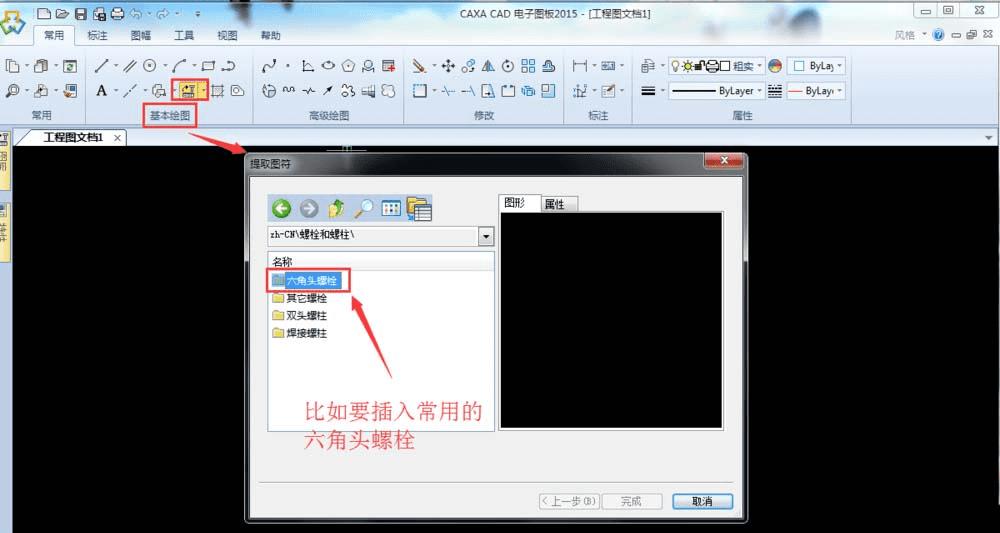

3、这里我们以调用六角头螺栓为例来讲解。点击【螺栓和螺柱】，进入【六角图螺栓】。

5、这里进入到了选择尺寸和规格的界面。首选在左侧选择想要的规格，包括螺纹、长度等，然后在图案下方的数字前勾选需要调入的视图，点击【完成】。这里有一个尺寸开关，默认是关，若打开，会在调入的图中标注尺寸，有标注尺寸值和尺寸变量两种，根据自己的需求选择。

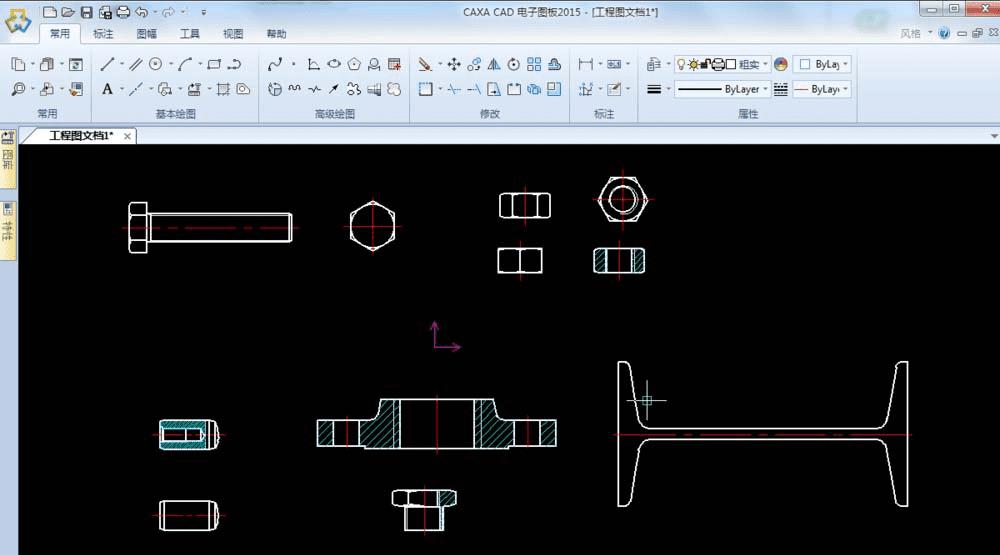

6、点击【完成】后，进入主绘图界面，鼠标左键点击要插入的位置，然后选择是否旋转，如不旋转，鼠标右键确认；如需要旋转，输入要旋转的角度。在左下方还有【打散】和【消隐】选项，选择【打散】则插入的图案为线条组合，【不打散】则图案为块，是一个整体；【消隐】是为了装配后隐匿看不见的部分。到此，调用六角头螺栓就完成了。

7、如果要调用其他标准件，用同样的方法，根据自己的需要选择不同的标准件插入绘图中即可。
