今天我们就看看使用solidworks钣金展开圆筒得到展开图的教程,很简单,请看下文详细介绍。

1、首先打开solidworks软件,如图所示

通过solidworks获取圆筒展开图的步骤

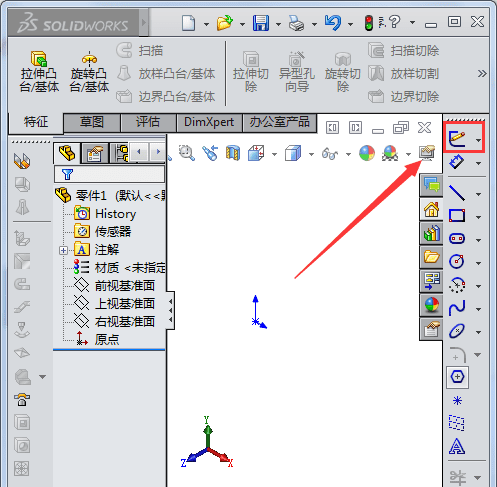

2、点击新建草图,准备新建一个钣金草图,如图所示

通过solidworks获取圆筒展开图的步骤

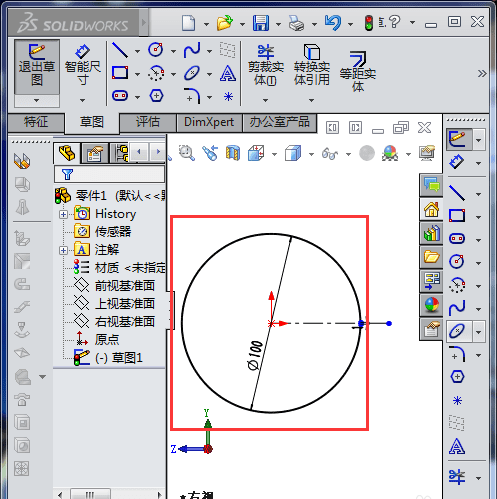

3、首选画一个圆,如图所示

通过solidworks获取圆筒展开图的步骤

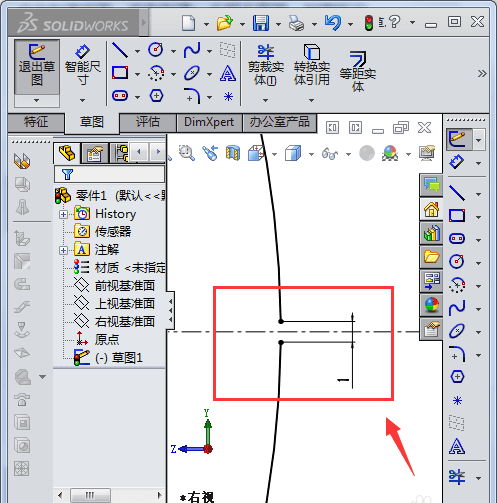

4、再将圆切开一个缺口,缺口宽度尽量小一点,如图所示

通过solidworks获取圆筒展开图的步骤

5、点击钣金,如图所示

通过solidworks获取圆筒展开图的步骤

6、输入参数,点击确定

通过solidworks获取圆筒展开图的步骤

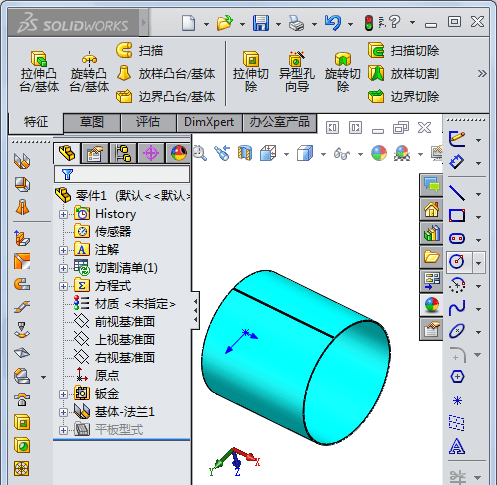

7、为了便于查看,可以给零件染色,如图所示

通过solidworks获取圆筒展开图的步骤

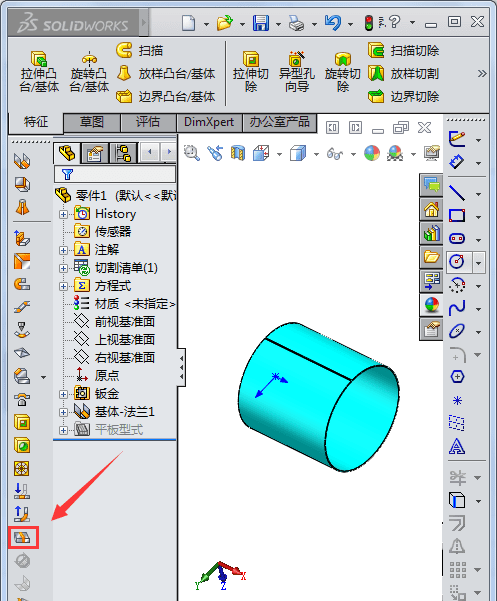

8、点击钣金展开命令,如图所示

通过solidworks获取圆筒展开图的步骤

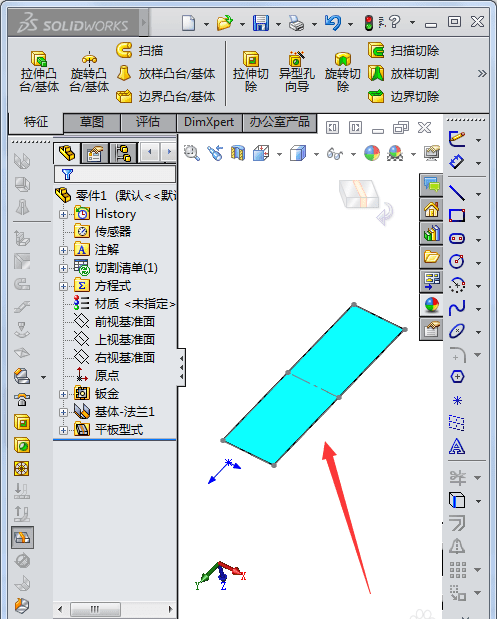

9、圆筒就被展开了,如图所示

通过solidworks获取圆筒展开图的步骤

以上就是solidworks中使用钣金展开圆筒模型的教程,希望大家喜欢,请继续关注路饭。
