隐藏CATIA装配体中的所有参考元素的方法

隐藏CATIA装配体中的所有参考元素的方法

CATIA装配体中的零部件的参考元素如点、线、面没有及时被隐藏，导致装配体参考元素混乱，分不清从属关系，想要隐藏所有的参考元素，该怎么隐藏呢？下面我们就来看看详细的教程。

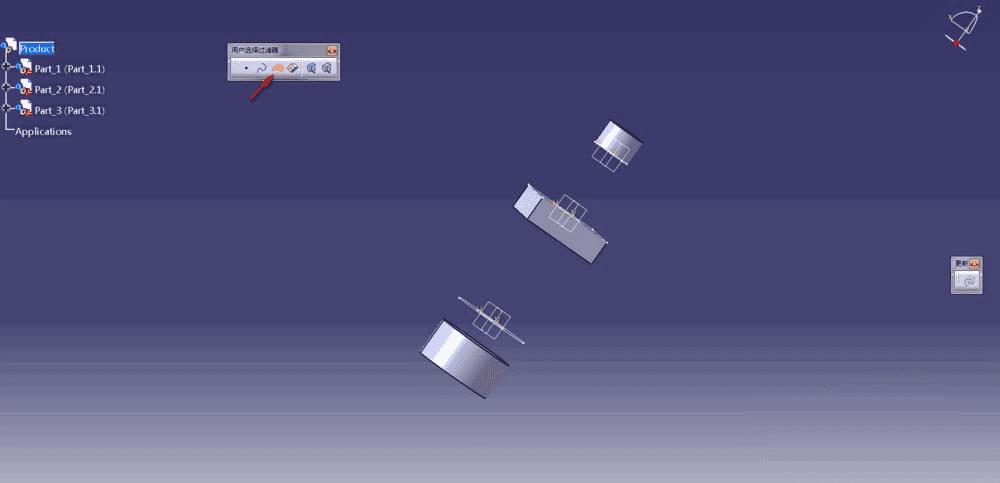

1、首先我们打开任意一个CATIA装配体模型，可以看到模型中共有三个零件，他们的基准面以及草图都显示在三维界面中，在建模完成以后，这些元素已经没有需要被隐藏起来；

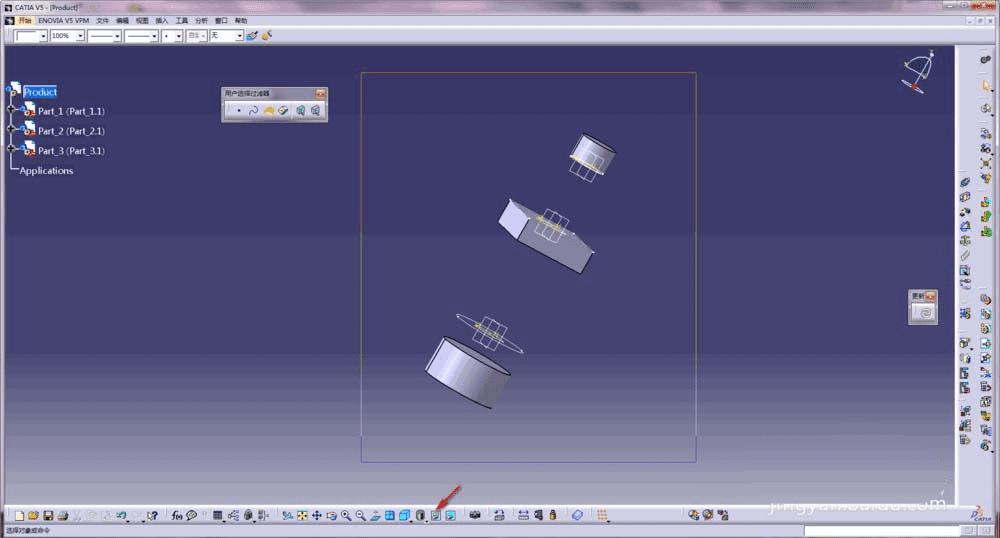

2、我们在右侧工具栏中找出用户选择过滤器，单击曲面类型，并在视图界面鼠标框选模型，这时图形区所有参考曲面（包含参考平面）都会被选中，单击隐藏/显示按钮；

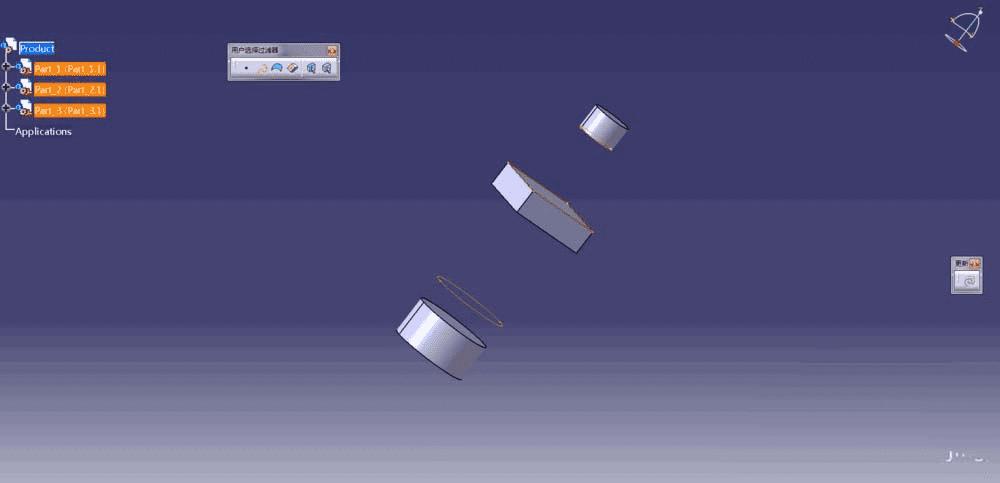

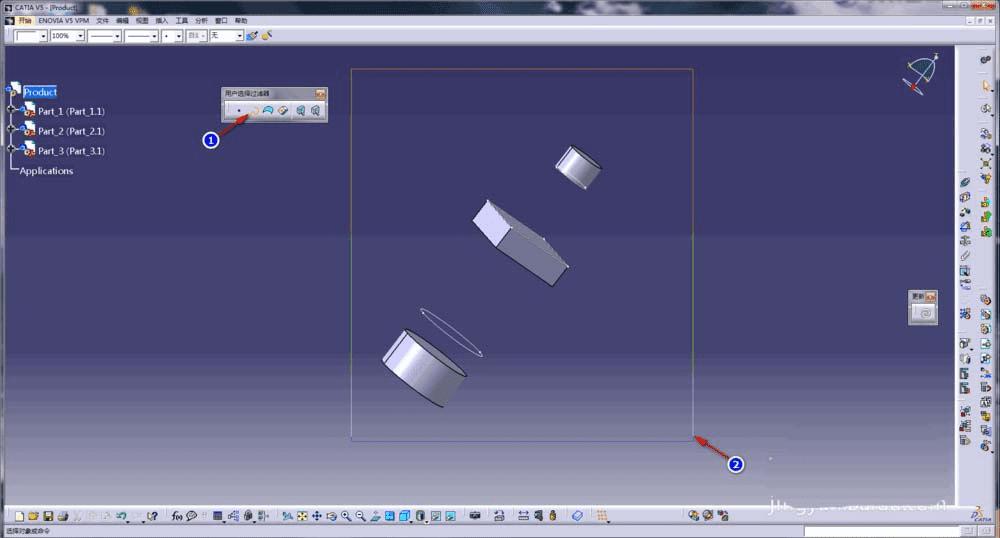

3、继续在用户选择过滤器中单击曲线类型，并用鼠标左键框选视图中的模型，这样模型中的所有草图同时被选中（草图被定义为曲线的一种），单击隐藏按钮，如下图所示；

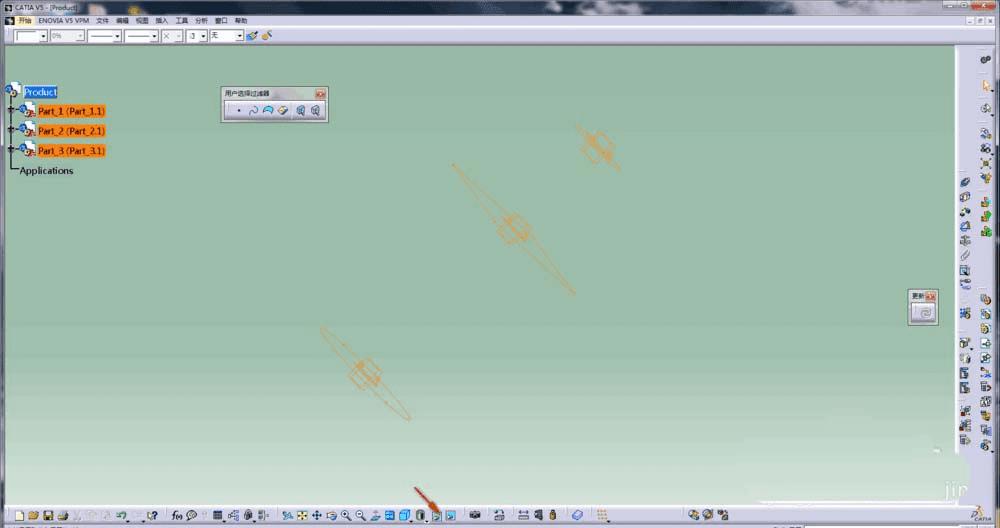

4、这样通过用户选择过滤器中曲线类型、曲面类型和隐藏按钮，实现了对模型所有参考元素的隐藏操作，我们单击交换可视空间按钮，查看被隐藏的参考元素；

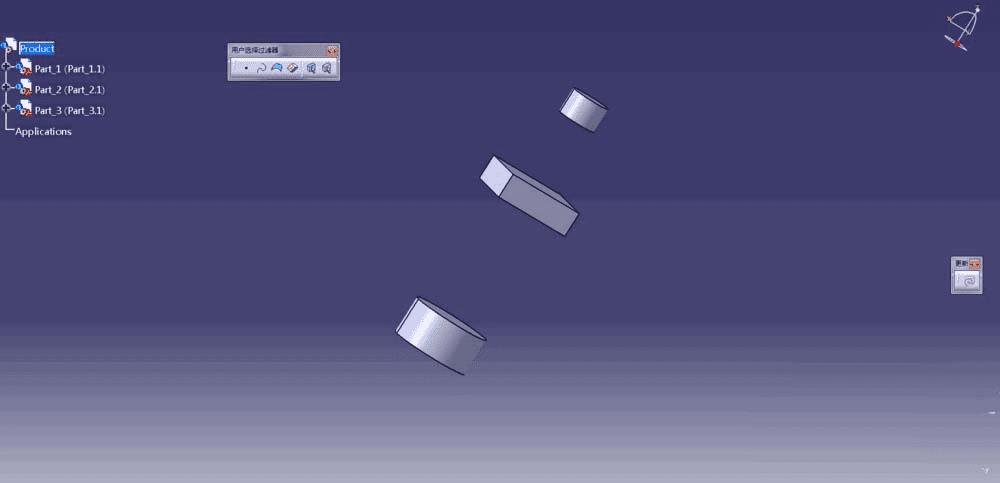

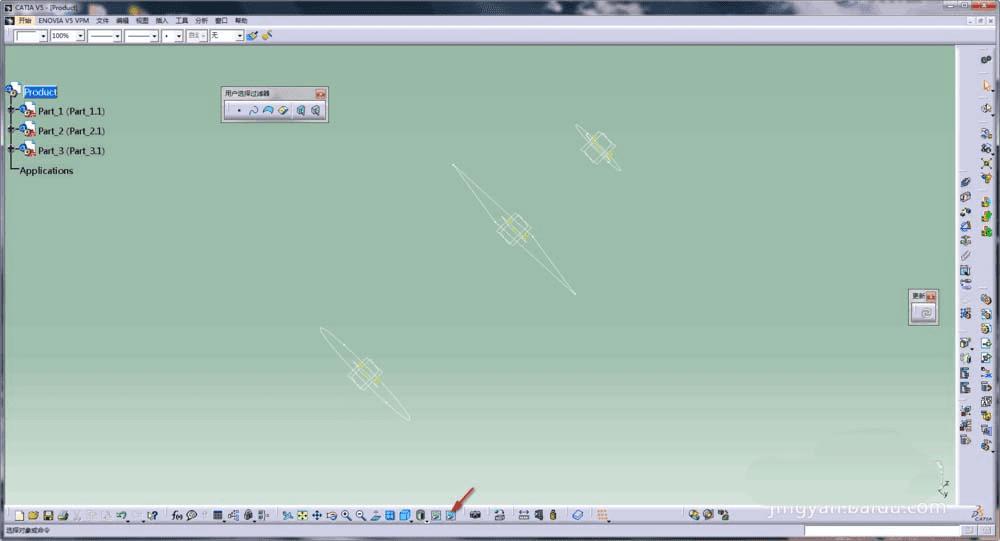

5、在可是空间中鼠标框选被隐藏的曲线和曲面，单击显示按钮，曲线和曲面就会被还原到三维界面中，单击交换可视空间返回初始三维界面，如下图所示，完成所有操作。

以上就是CATIA隐藏装配体中所有参考元素的教程，希望大家喜欢，请继续关注路饭。
