catia中不能直接创建螺旋弹簧，需要经过多个步骤进行创建。现在以catia v5r20软件为例介绍螺旋弹簧三维模型的创建方法。

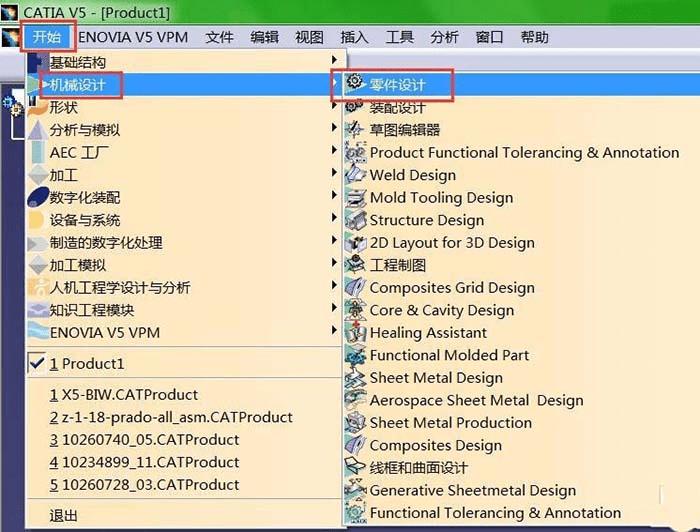

1、通过菜单路径：开始>机械设计>零件设计，创建新零件。

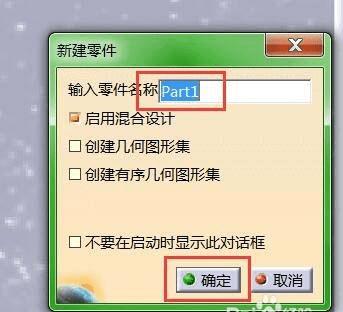

2、在软件右下角提示新建零件设置窗口，给零件起个合适的名字（不能用中文），单击“确定”，进入零件设计界面。

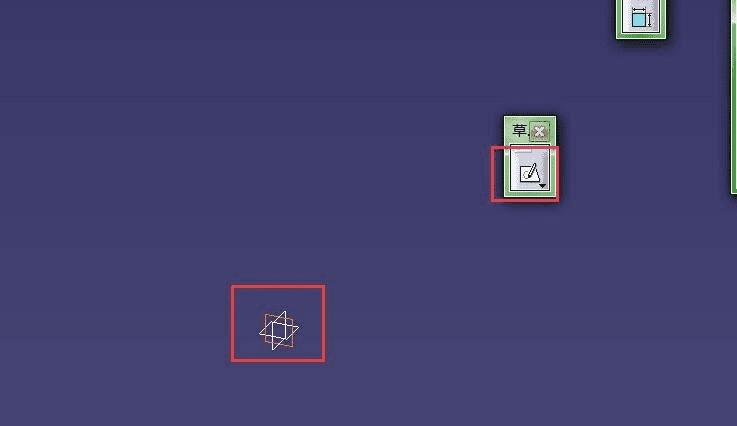

3、在零件设计界面选中一个平面，并单击“草图”按钮，进入草图设计。

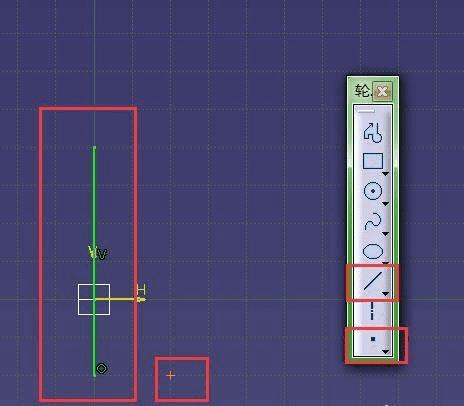

4、分别用工具栏中按钮，创建图示直线，作为螺旋线中线；创建点，作为螺旋线起点。注意：要创建直线而不是轴线，否则退出草图编辑器，看不到轴线。

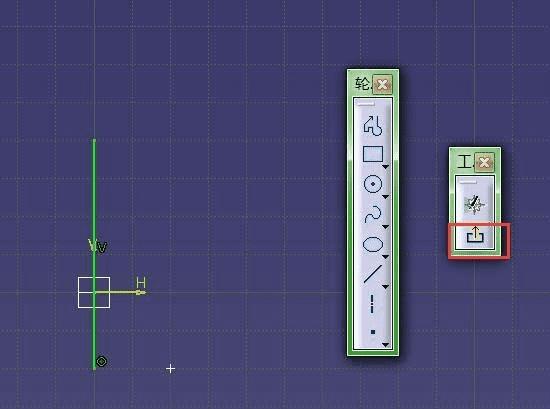

5、单击“退出工作台”按钮，退出草图编辑器，此时零件设计主界面如图所示，可以看到创建的直线和点。

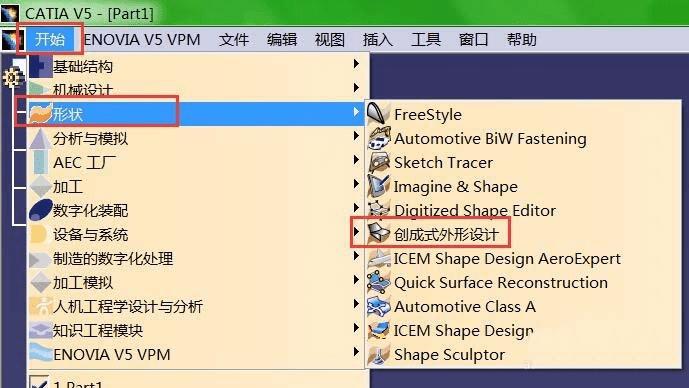

6、接着打开菜单路径：开始>形状>创成式外形设计，进入创成式外形设计界面。

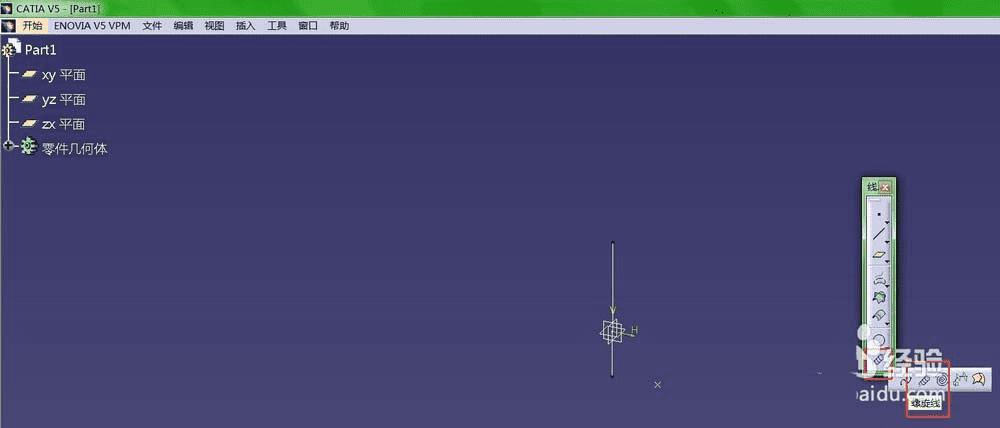

7、此时创成式外形设计界面，可以从图示发现此时并未新建零件，还是在之前创建的零件上进行编辑，只是工具栏不同了，找到图示中“样条线”工具栏，找到“螺旋线”按钮，单击。

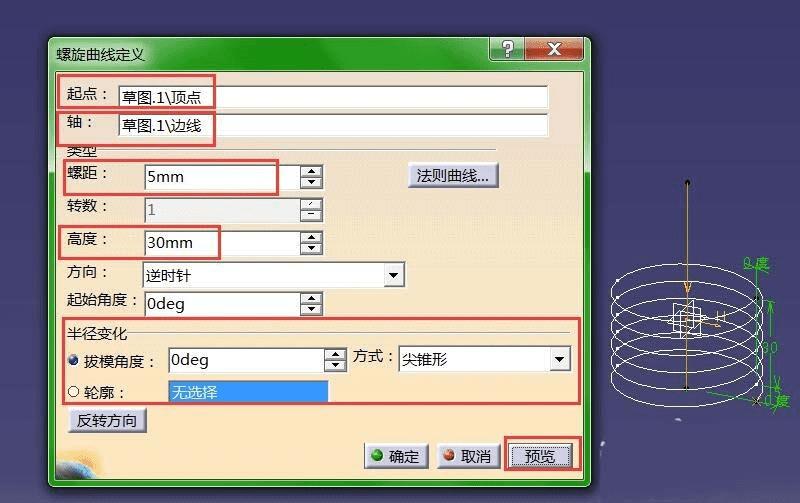

8、进行螺旋线设置，起点设置为刚才的起点，轴线设置为刚才的直线，设置螺距、高度，不要设置转数，方向按需设置，半径变化用来设置变半径螺旋线。每次更改可以点预览，设置完成，单击“确定”。
