使用solidworks画丝杠模型的步骤

使用solidworks画丝杠模型的步骤

小编今天在着跟大家分享一下如何在solidworks中绘制丝杠。

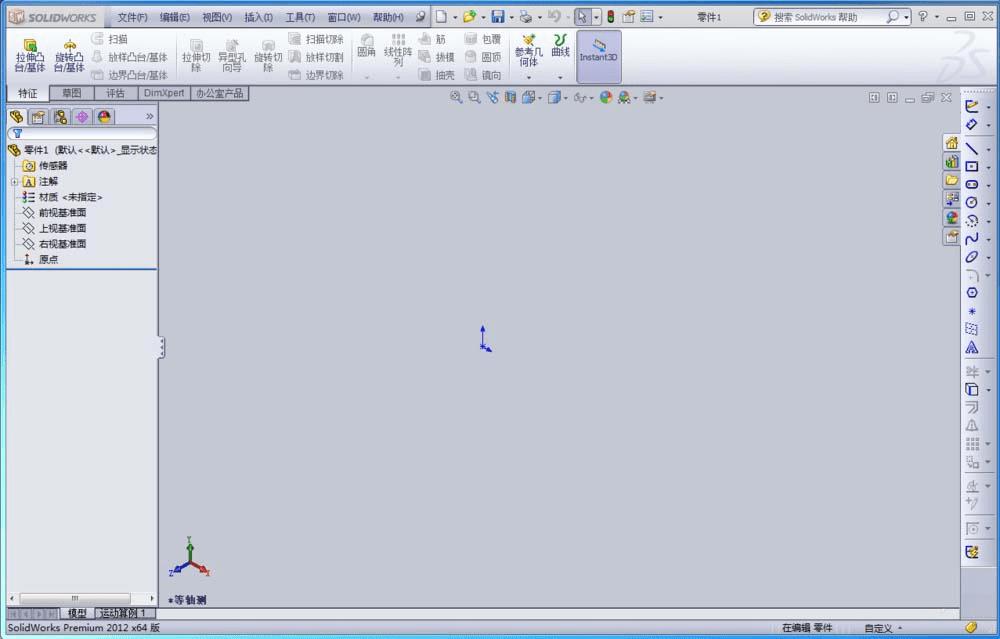

1、首先，建立一个solidworks的草图绘制界面

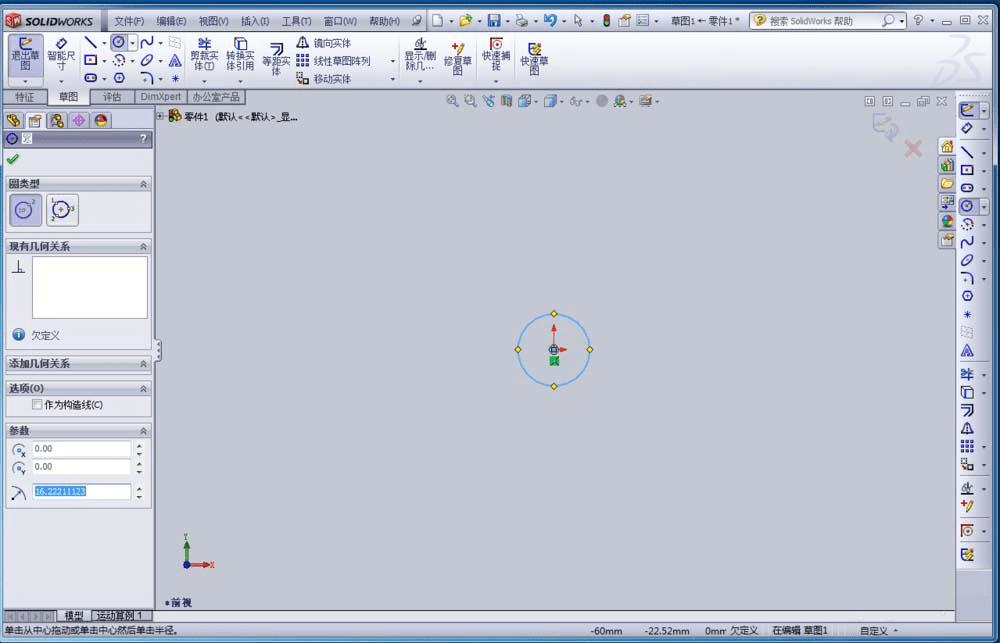

2、然后绘制一个草图圆

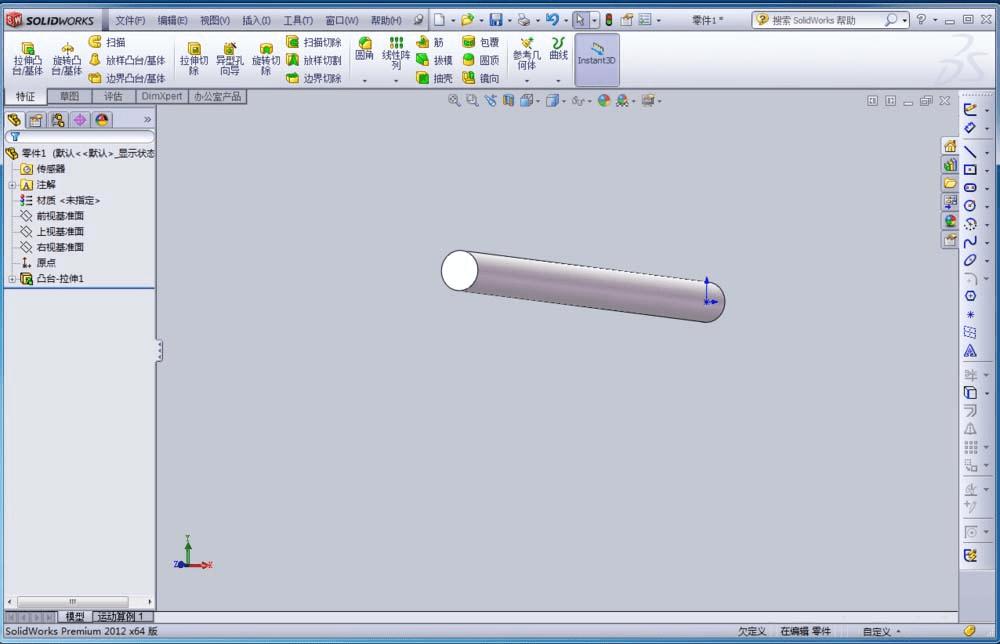

3、拉成圆柱

4、选择圆柱的一个面绘制草图

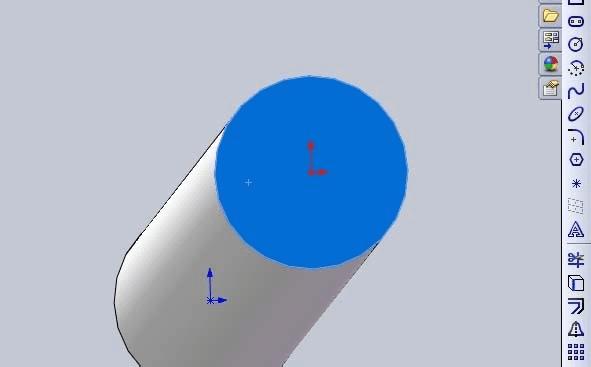

5、绘制出一个与圆柱等大小的圆

6、选择特征中的曲线、螺旋线

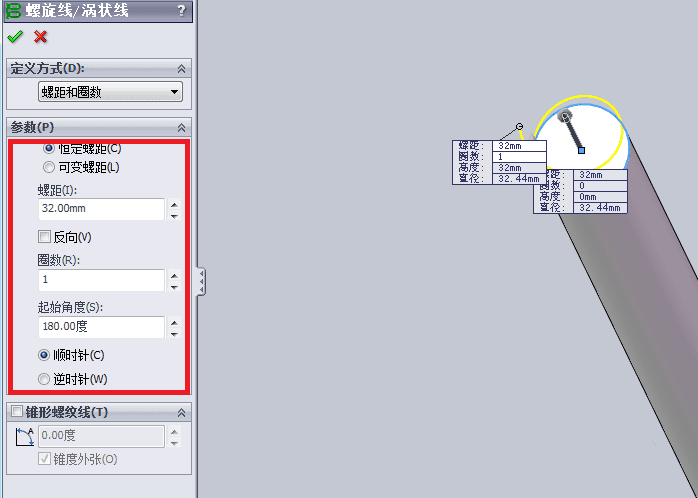

7、调整左边的螺距，圈数等参数

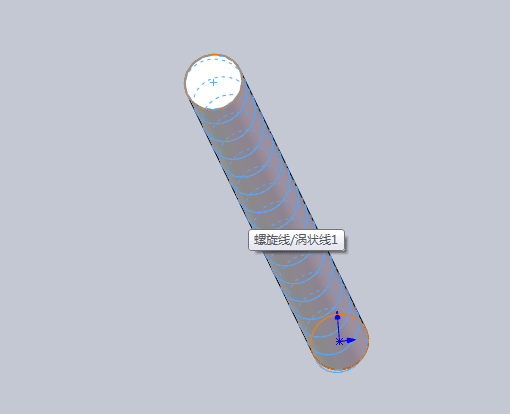

8、螺旋线的绘制结果如图

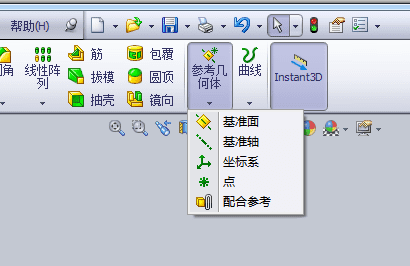

9、选择特征中的参考几何体的参考面

10、选择螺旋线作为第一参考基准
