solidworks零件在点击正视时,这显示的是水平正视状态,想要调整为垂直正视状态,该怎么调整呢?下面我们就来看看详细的教程。

1、建好的solidworks模型,为了便于显示,将模型颜色设置为蓝色,将要调整的面设置为红色,如图所示

调整solidworks视图方向的步骤

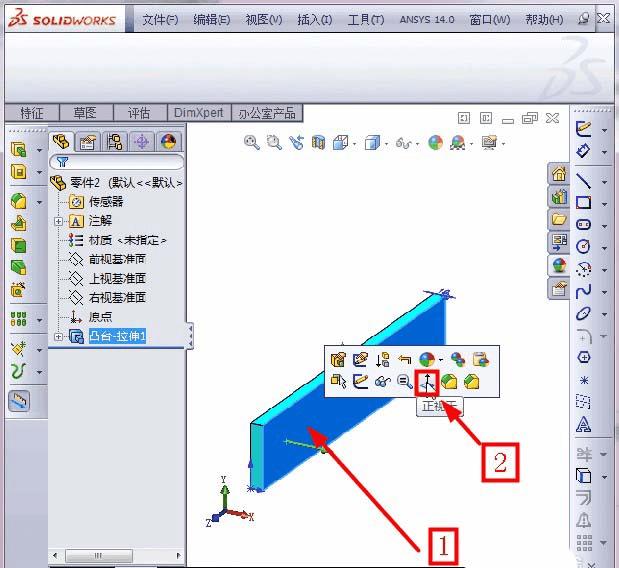

2、选择红色面,弹出对话框,点击“正视”按钮,如图所示

调整solidworks视图方向的步骤

3、红色面已经“水平正视”于用户,如图所示,

调整solidworks视图方向的步骤

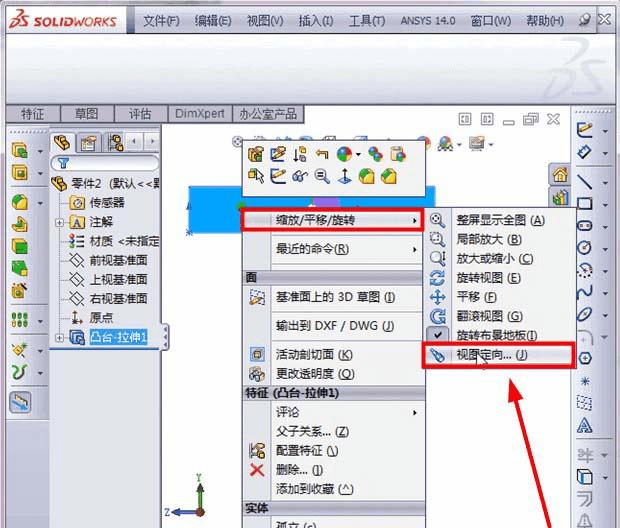

4、现在要将红色的面“垂直正视”,要如何操作呢?首先:选择红色面,右键,选择“缩放/平移/旋转”选项,再选择“视图定向”,如图所示

调整solidworks视图方向的步骤

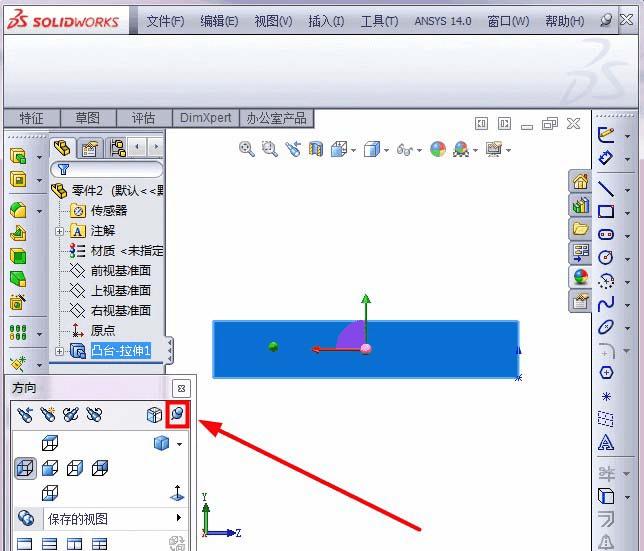

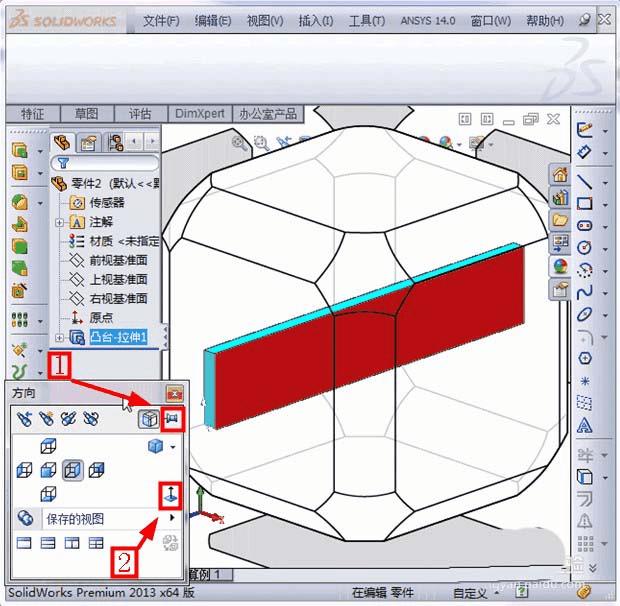

5、先点击“固定/取消固定对话框”,再点击“正视”按钮,如图所示

调整solidworks视图方向的步骤

6、完成之后,如图所示,(注意,此时“固定/取消固定对话框”已经变了)

调整solidworks视图方向的步骤

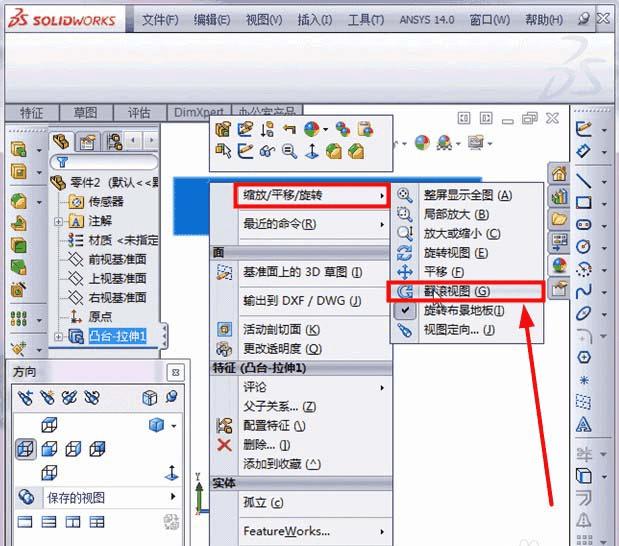

7、在选择红色面,右键,选择“缩放/平移/旋转”选项,再选择“翻转视图”,如图所示

调整solidworks视图方向的步骤

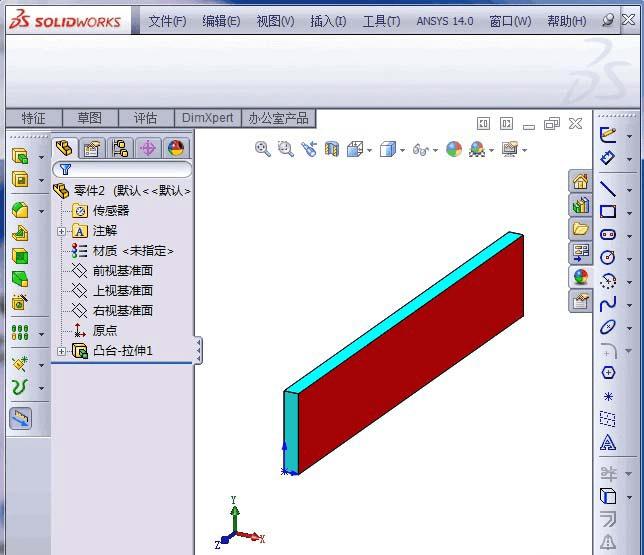

8、将红色面旋转到垂直位置,如图所示

调整solidworks视图方向的步骤

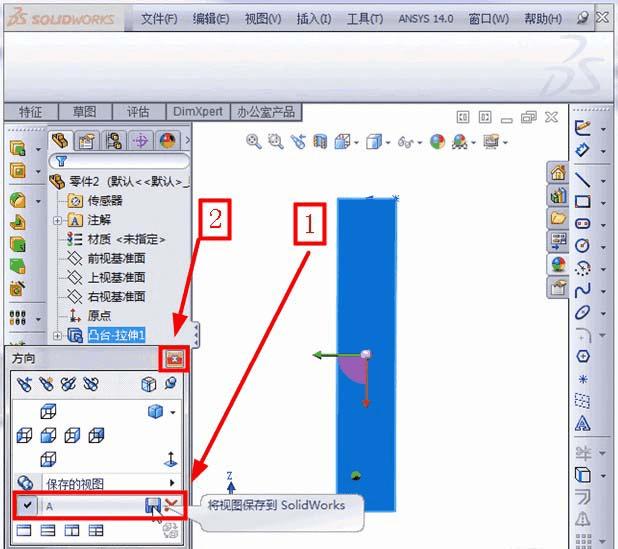

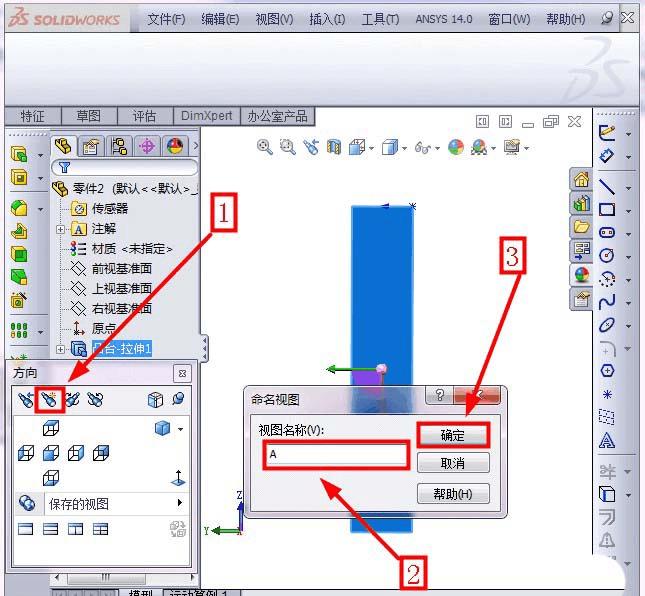

9、点击“新视图”按钮,弹出对话框,输入视图名字(这里假设为A视图),点击“确定”,如图所示

调整solidworks视图方向的步骤

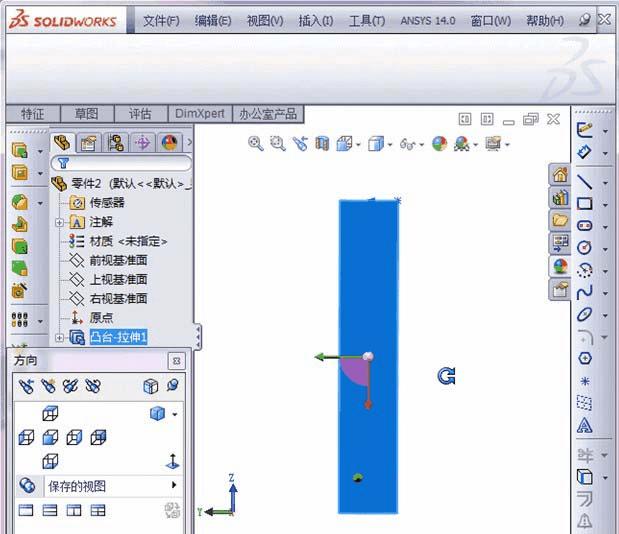

10、将新建的“A视图”保存在solidworks中,关闭对话框,如图所示

调整solidworks视图方向的步骤

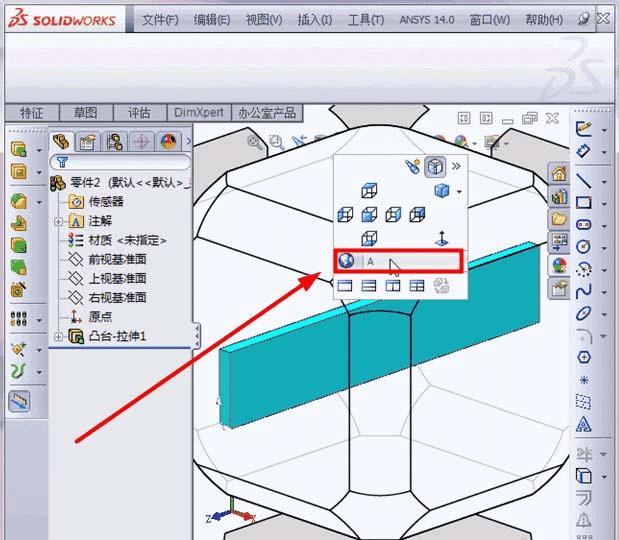

11、打开新建的“A视图”,如图所示

调整solidworks视图方向的步骤

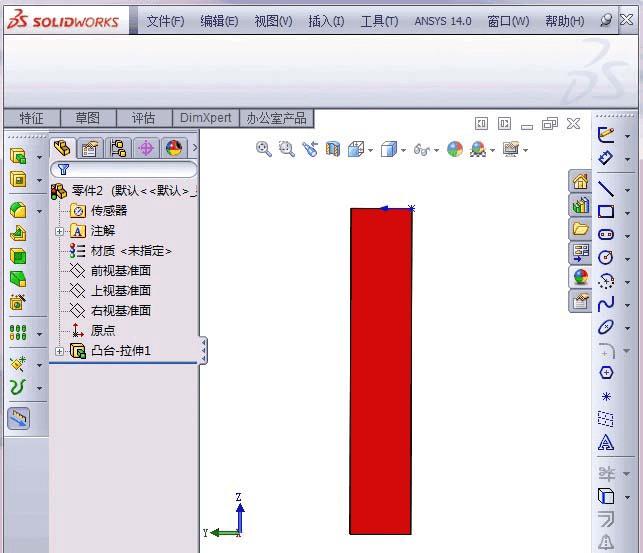

12、红色面“水平正视”已经变为“垂直正视”了

调整solidworks视图方向的步骤

以上就是solidworks调整视图方向的教程,希望大家喜欢,请继续关注路饭。
