在solidworks操作面板上编写文字的方法

在solidworks操作面板上编写文字的方法

Solidworks软件功能强大,组件繁多。 Solidworks有功能强大、易学易用和技术创新三大特点,这使得SolidWorks 成为领先的、主流的三维CAD解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。SolidWorks 不仅提供如此强大的功能,而且对每个工程师和设计者来说,操作简单方便、易学易用。

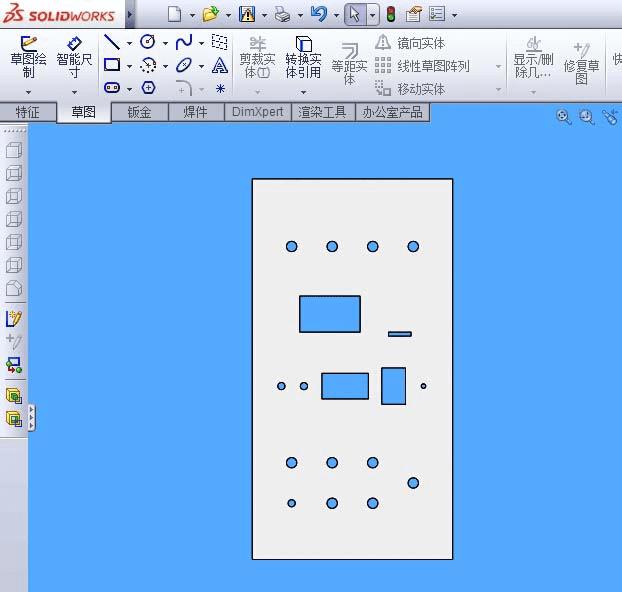

1、在桌面上找到solidworks文件,并双击打开,打开操作面板零部件,

在solidworks操作面板上编写文字的方法

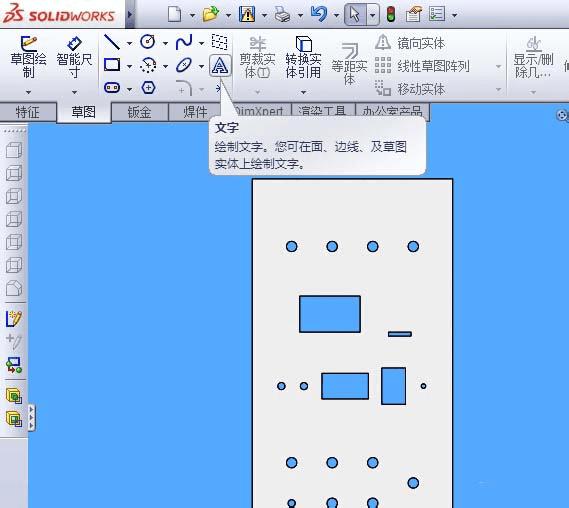

2、选择草图特征命令,并打开“文字”命令

在solidworks操作面板上编写文字的方法

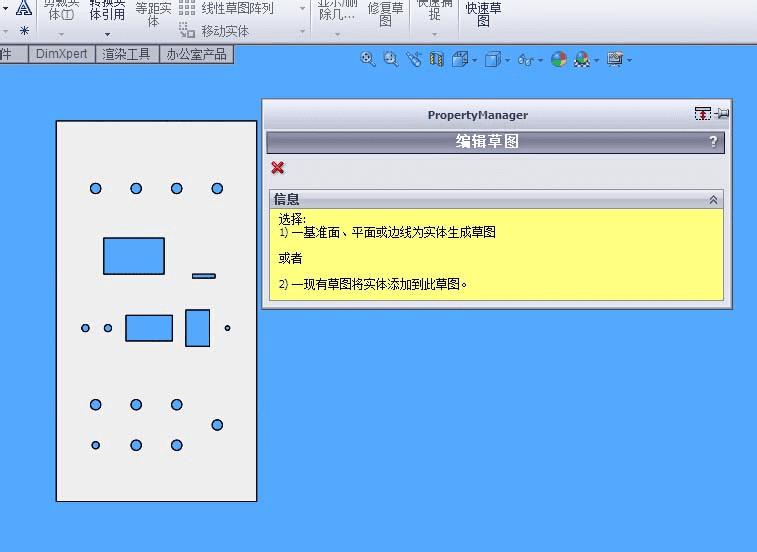

3、选择基准面,将操作面板的上表面做为基准面

在solidworks操作面板上编写文字的方法

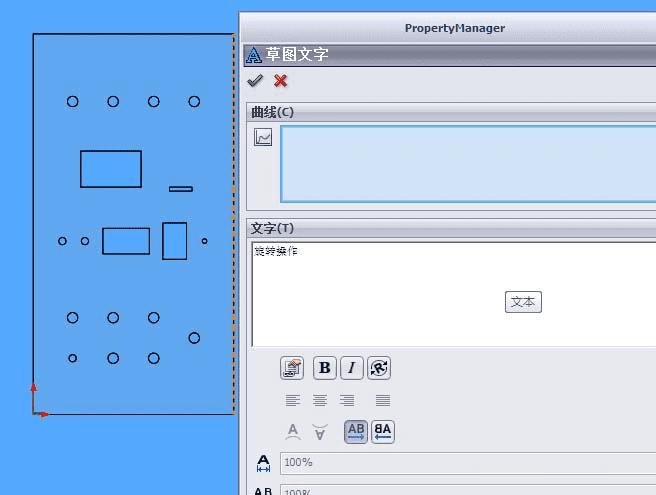

4、输入要编写的文字

在solidworks操作面板上编写文字的方法

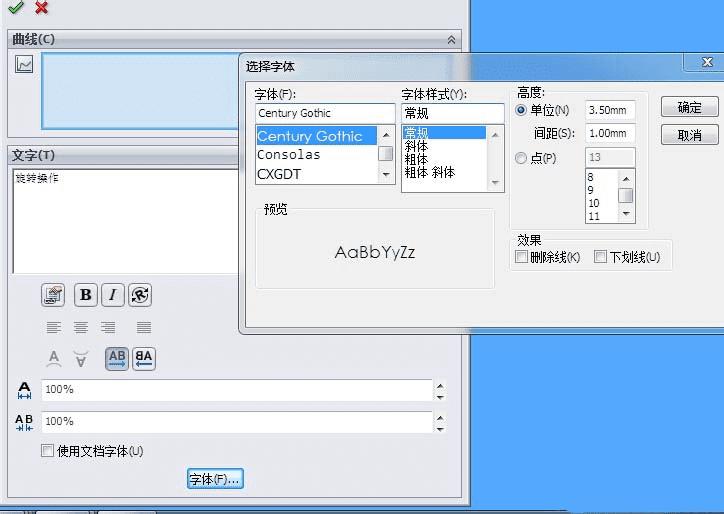

5、点击字体命令,可以对上面的文字进行编辑特征

在solidworks操作面板上编写文字的方法

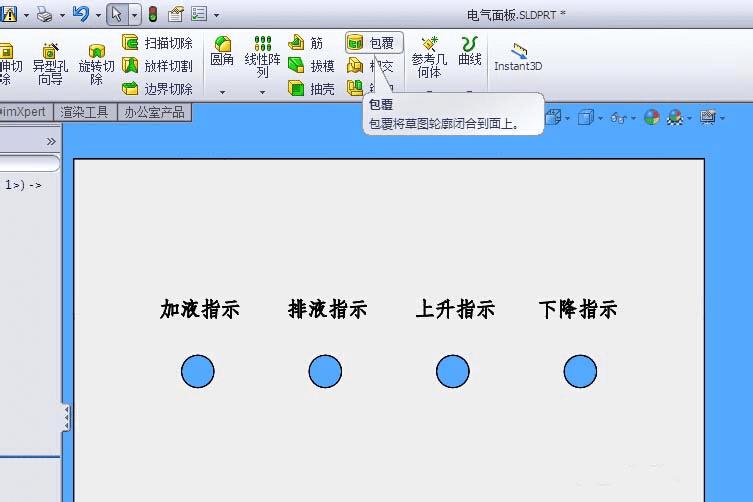

6、退出草图命令、点击特征命令,点击包裹命令

在solidworks操作面板上编写文字的方法

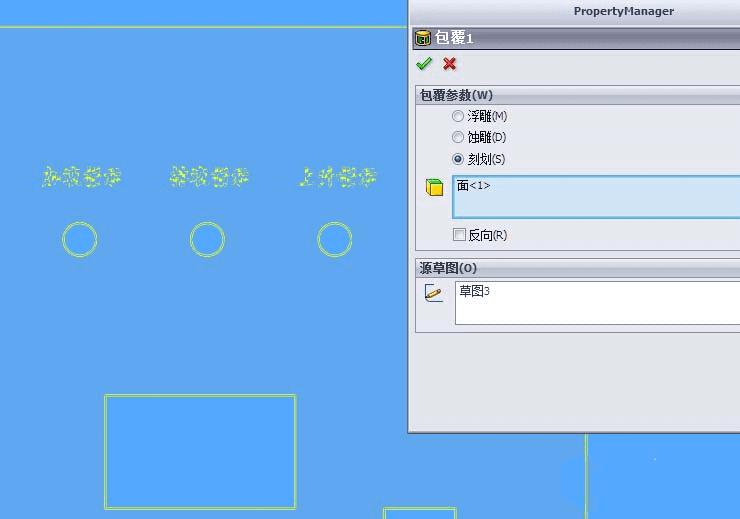

7、选择刻画命令

在solidworks操作面板上编写文字的方法

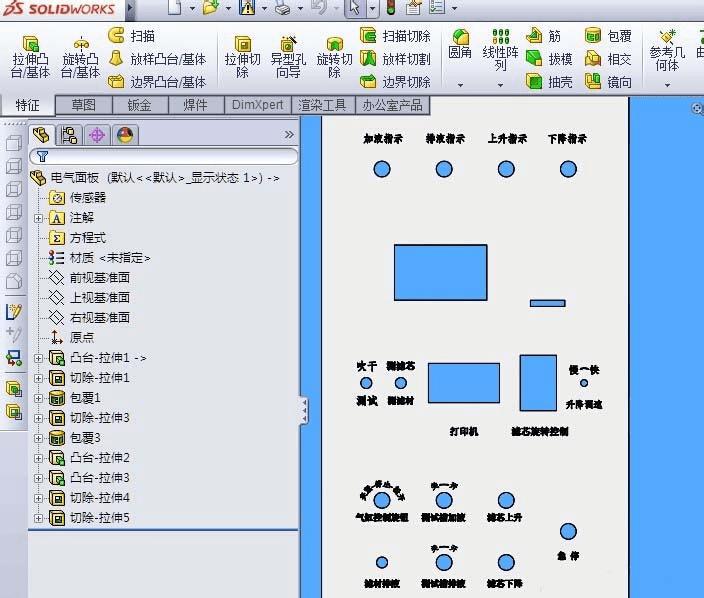

8、按照以上步骤制作的操作面板

在solidworks操作面板上编写文字的方法
