在工程计算时，经常要用CAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。

一、利用EXCEL输入坐标画线

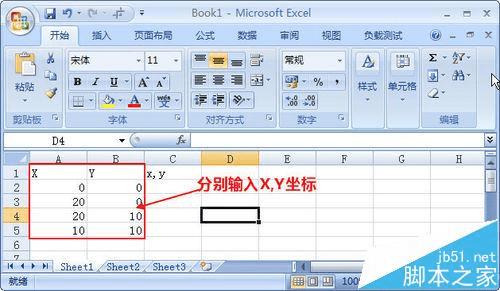

1、启动EXCEL，打开提取的坐标表格，或者在新表中分两列输入X,Y坐标，如下图所示。

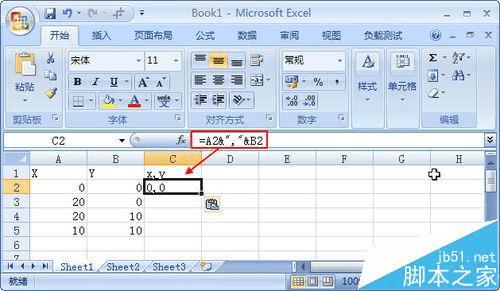

2、当然我们也可以直接将坐标输入按x,y格式输入到一行里，但用属性提取EATTEXT等或其他工具获取的坐标值通常是将XY坐标分开为两列的，这些书写主要是为了教一下大家如何将分开的XY坐标合并成x,y的形式。单击X,Y列的第一个空单元格，也就是上图中的单元格C2，在顶部fx公式栏输入公式=A2&","&B2，就可以将XY坐标合并成需要的格式了，如下图所示。

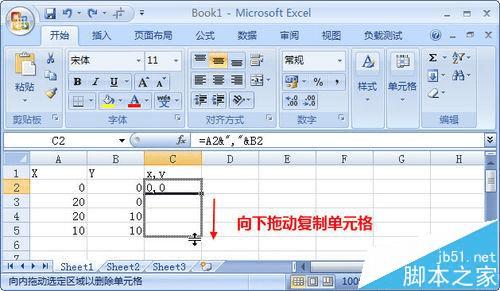

3、公式前面的A、B这样的列编号根据表格中数据的具体列数进行修改。其他行只需复制公式即可，向下拖动C2单元格的右小角到最下面一行，如下图所示。

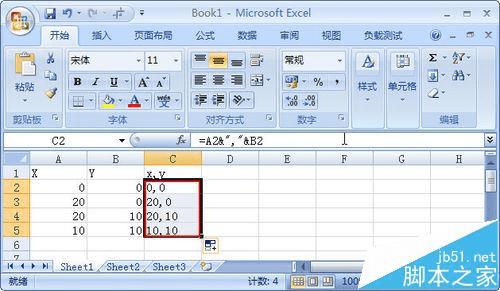

4、单元格复制完后我们可以检查一下复制的结果，如下图所示。

5、EXCEL里面的工作完成后，我们启动CAD，在CAD中输入L，回车，执行直线命令，命令行会提示：输入第一点，如下图所示。

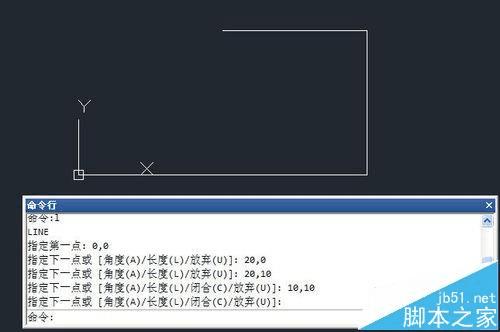

6、切换回EXCEL，选择C列的X,Y坐标的所有单元格，按CTRL+C，复制，切换到CAD中，在命令行中按CTRL+V，将复制的坐标值粘贴到命令行，就可以绘制出我们需要的线来，如下图所示。

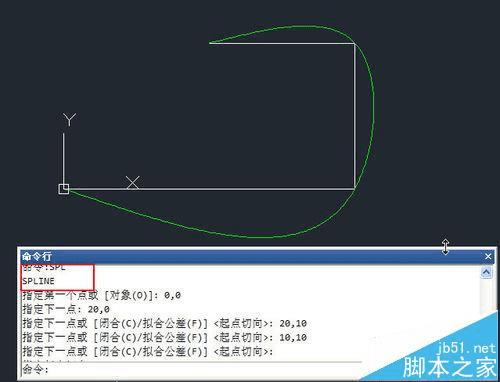

7、上面只是为了练习功能，输入了几个简单的坐标并绘制了简单的直线，在实际工作中，我们的EXCEL表格中可以有上百个点的坐标，而且可以在执行多段线PL或样条曲线SPL后粘贴坐标来绘制复杂的曲线。假如我们执行SPL命令后仍粘贴上面的坐标，就会得到一条如下图所示的样条曲线。

二、利用EXCEL表格中坐标复制图形

网上曾经有人问过，我能不能用EXCEL表格中坐标来批量绘制点、批量画圆，插入图块等等。点、圆、图块这些图形依次只能绘制或插入一个，没法连续输入坐标，但我们可以变通一下，先绘制一个，然后复制，默认状态下复制就是多重复制，此时我们粘贴EXCEL坐标就没有问题了。假设现在是要在所有坐标点处画一个半径相等的圆，操作步骤如下。

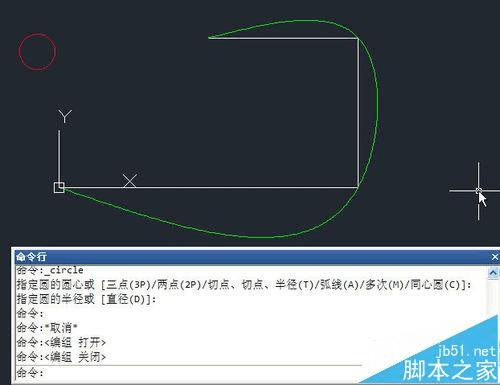

1、在任意位置画一个圆，如下图所示。当然我们可以在列表中第一个坐标的位置画圆，后面复制的时候少复制一个就可以了。

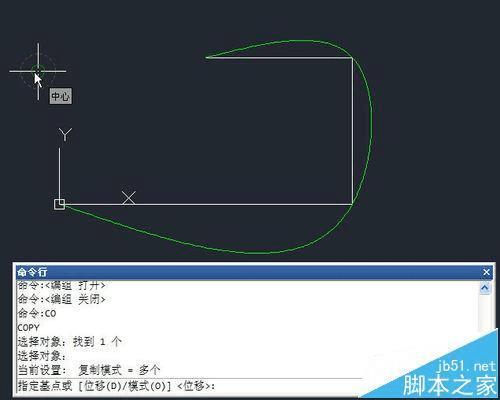

2、输入CO（COPY），回车，执行复制命令，选择圆后回车，提示指定基点时捕捉圆的圆心点，如下图所示。

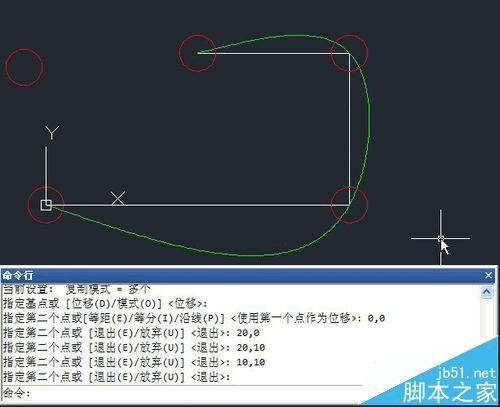

3、确定基点后，软件会提示指定位移点，这时切换到EXCEL中复制坐标数据，然后切换回CAD中将数据粘贴到命令行，就可以将圆复制到我们需要的位置，如下图所示。

小结：

当我们学到一个操作技巧的时候，可以想想这个技巧可以扩展出哪些应用。比如EXCEL数据的复制粘贴的应用，我们可以想想CAD中有哪些命令是可以连续输入坐标的，只要是这样的命令，都可以利用本文讲的小技巧。

虽然往命令行粘贴多列数据是支持的，比如上面图中粘贴A\B两列，数据的粘贴顺序会是A2、B2、A3、B3.....，这样不太好控制，所以通常只粘贴一列，将坐标值放到一列，这样比较好控制。

注意事项：

注意数据复制粘贴到命令行和粘贴到图形窗口效果是不一样的。
