Adobe Illustrator 从CS版本开始添加的3D渲染的应该说是一个亮点功能。下面利用这个功能制作一个酒杯,简单说说Illustrator CS 的3D放样的使用。

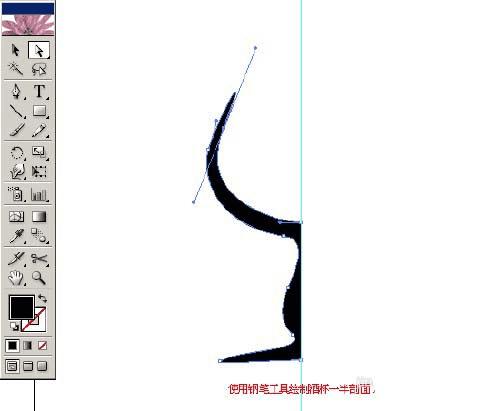

1、​使用钢笔工具绘制酒杯一半剖面。

如何利用IIIustrator的3d功能绘制立体酒杯?

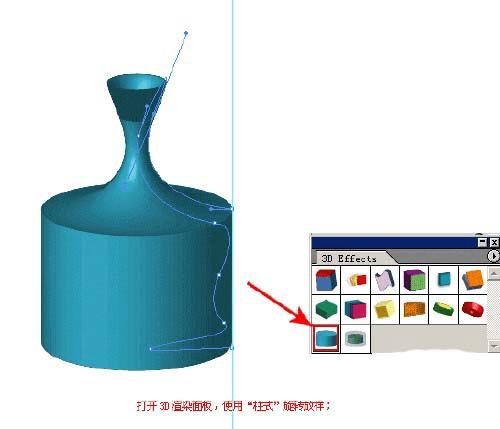

2、打开3D渲染面板,使用“柱式”旋转放样。

如何利用IIIustrator的3d功能绘制立体酒杯?

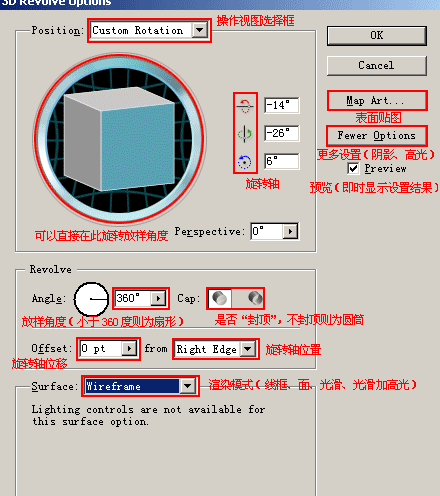

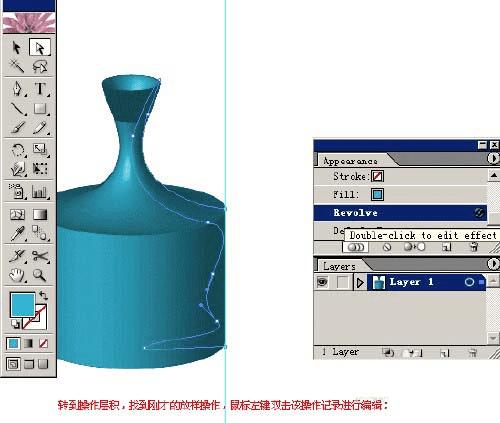

3、转到操作层,找到刚才的放样操作,鼠标左键双击该操作记录进行编辑。

如何利用IIIustrator的3d功能绘制立体酒杯?

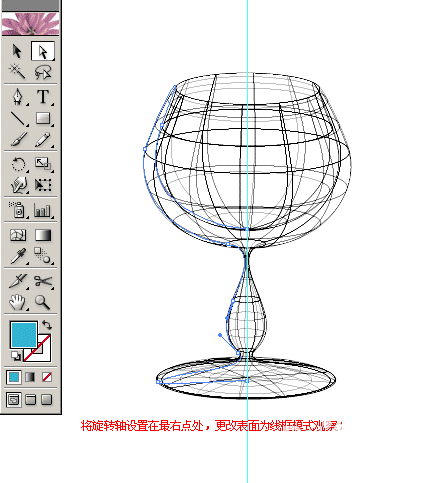

4、将旋转轴设置在最右点处,更改表面为线框模式观察。

如何利用IIIustrator的3d功能绘制立体酒杯?

5

如何利用IIIustrator的3d功能绘制立体酒杯?

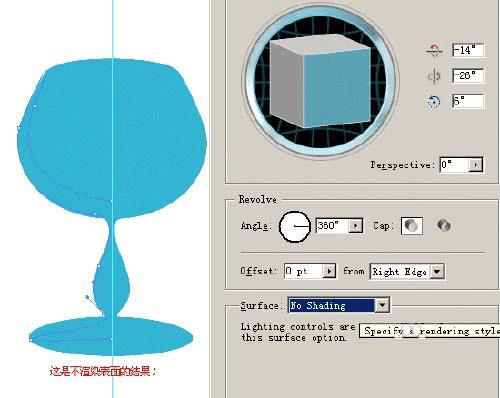

6、这是不渲染表面的结果:

如何利用IIIustrator的3d功能绘制立体酒杯?

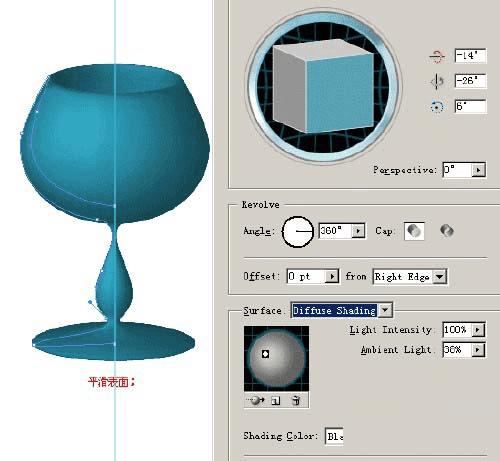

7、平滑平面:

如何利用IIIustrator的3d功能绘制立体酒杯?

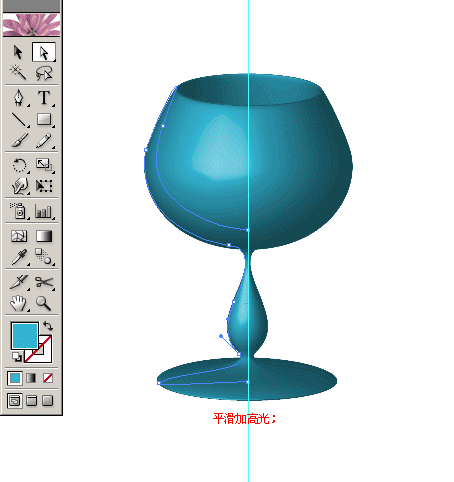

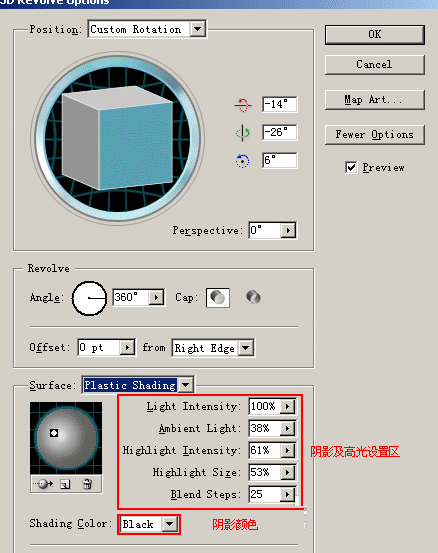

8、平滑加高光

如何利用IIIustrator的3d功能绘制立体酒杯?

如何利用IIIustrator的3d功能绘制立体酒杯?

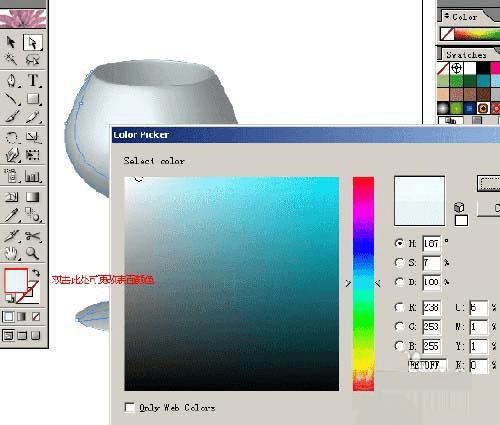

9、双击此处可更改表面颜色

如何利用IIIustrator的3d功能绘制立体酒杯?

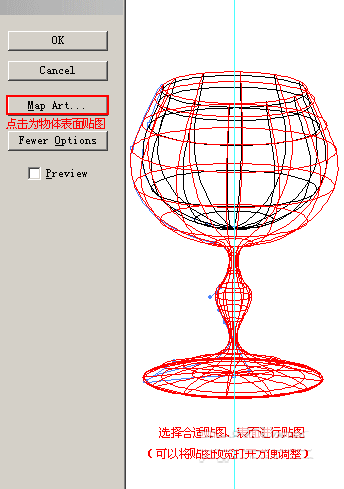

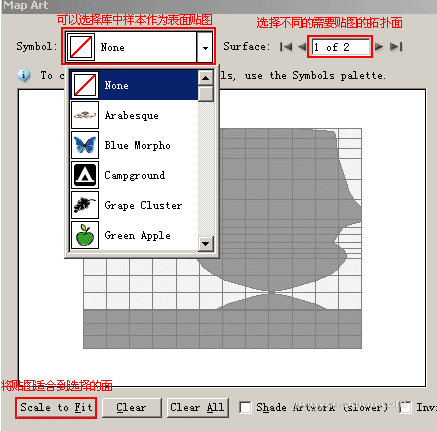

10、选择合适贴图、表面进行贴图(可以将贴图预览打开方便调整)

如何利用IIIustrator的3d功能绘制立体酒杯?

如何利用IIIustrator的3d功能绘制立体酒杯?

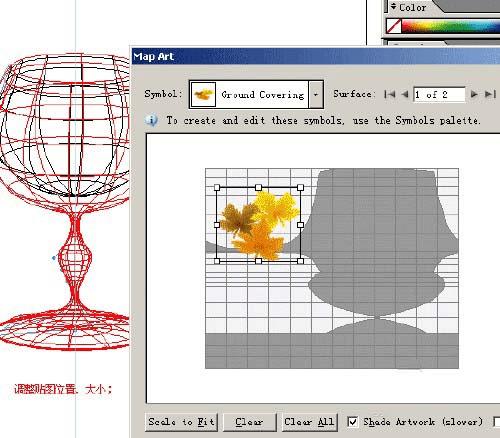

11、调整贴图位置、大小

如何利用IIIustrator的3d功能绘制立体酒杯?

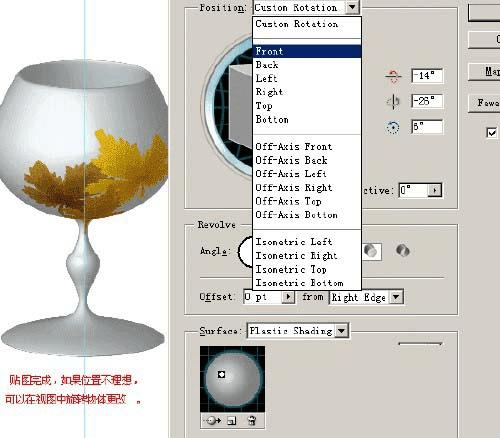

12、贴图完成,如果位置不理想,可以在视图中旋转物体更改

如何利用IIIustrator的3d功能绘制立体酒杯?

以上就是利用Illustrator的3D功能绘制一只立体酒杯方法介绍,操作很简单的,大家学会了吗?希望能对大家有所帮助!
