经常使用3d软件的同胞们都知道,要看图就首先需要知道我们图中产品的尺寸,这个怎么测量呢?很简单,下面我为大家介绍一下。

使用proe测量尺寸的方法

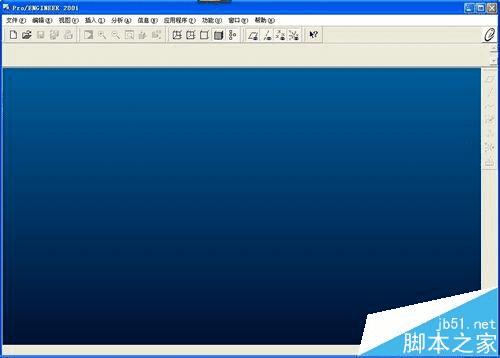

1、打开proe,为什么先要打开proe,相信大家都是知道的。

使用proe测量尺寸的方法

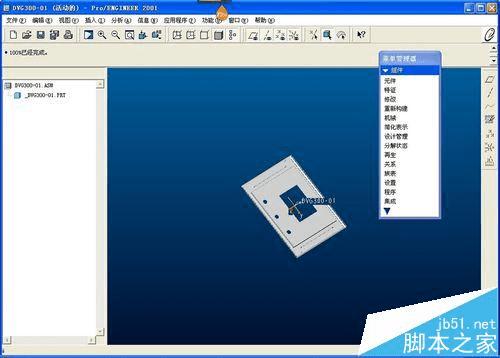

2、再打开我们需要测量图。

使用proe测量尺寸的方法

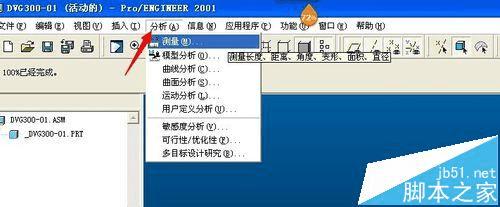

3、然后点击‘分析’命令中的‘测量’工具。

使用proe测量尺寸的方法

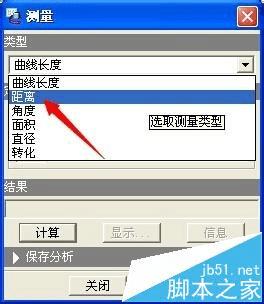

4、在测量选框中选择‘距离’选项

使用proe测量尺寸的方法

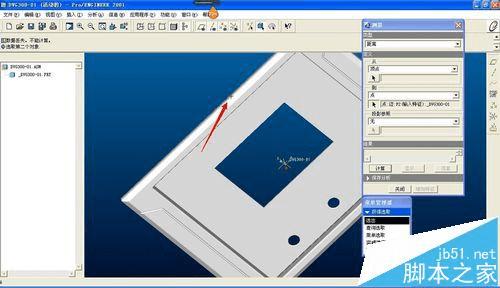

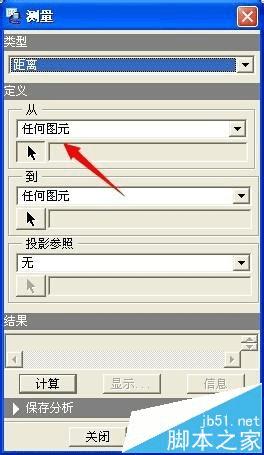

5、然后我举例测量物体的宽度:在图1中进行选择,我们是测量宽度可以选择‘顶点’这个命令,在图上边缘取一个点,如图2红箭头所示。

使用proe测量尺寸的方法

使用proe测量尺寸的方法

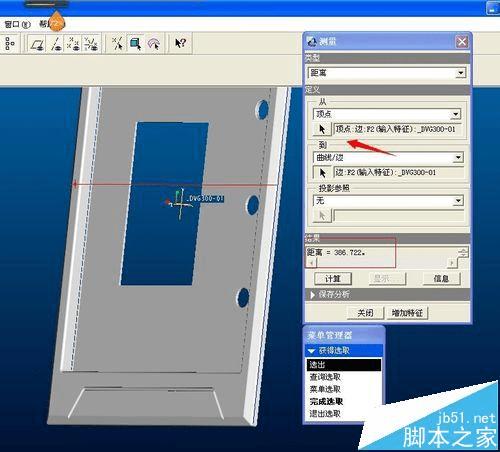

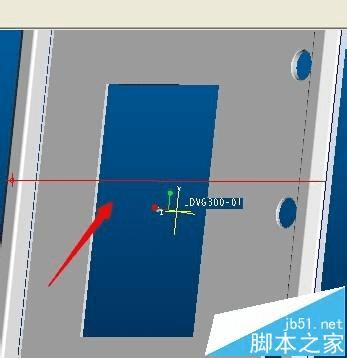

6、然后再在图的另一边取一个点,为了准确我们选择‘’这个选项。这样我们就可以知道物体的宽度了,如下图红线为宽度,数据在红框里可以看到。

使用proe测量尺寸的方法

7、就这样我们就测量出来物体的宽度了,是不是很简单?
