PROE是机械设计者常用的三维设计软件，它的功能是十分强大的。今天，小编就以自己的亲身经历来教大家如何使用proe的螺旋扫描命令画弹簧。

1、打开proe，如图所示新建一个实体零件。

2、如图所示，选择插入菜单下的螺旋扫描命令，选择伸出项。

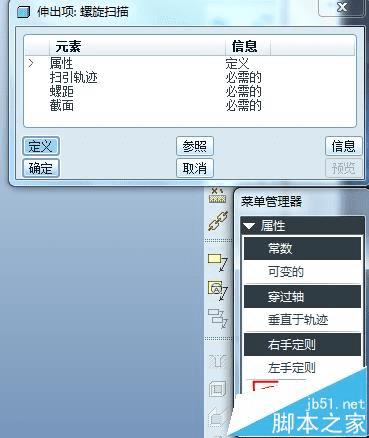

3、在弹出的对话框中，一切按默认点击完成。

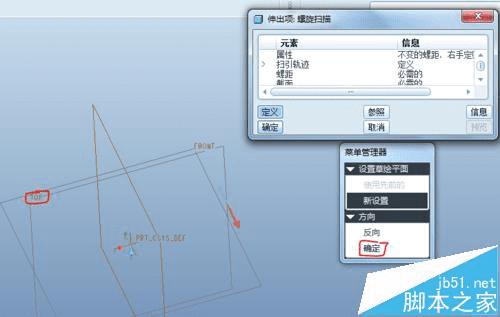

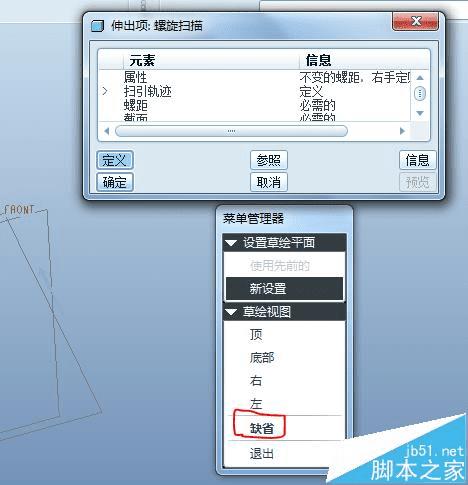

4、接下来是选择Top平面为草绘平面，方向按默认就好，然后点击确定，再点击缺剩

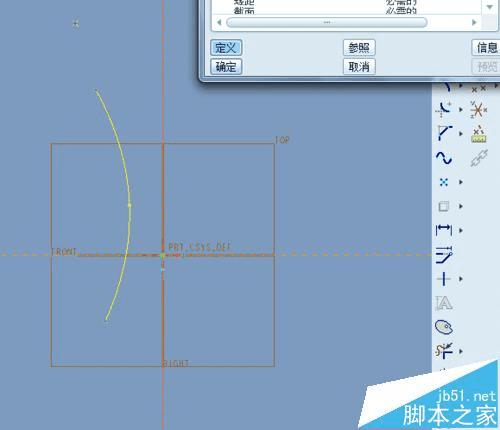

5、进入到草绘后，画一条如图所示的曲线来当作螺旋扫描的轨迹，再画一条中心线，再点击打勾。

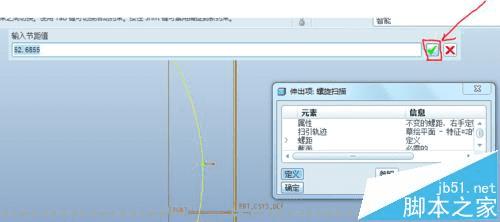

6、完成后，会弹出一个如图所示要你输入节距的对话框，按默认就行打勾就行。

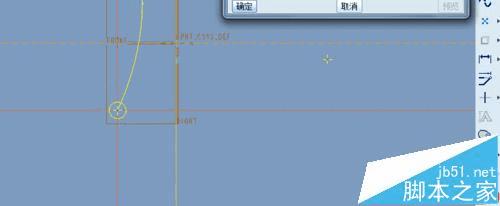

7、然后就是画截面啦，我们以两条中心线的交点为圆心画一个如图所示的圆，然后再点击打勾。

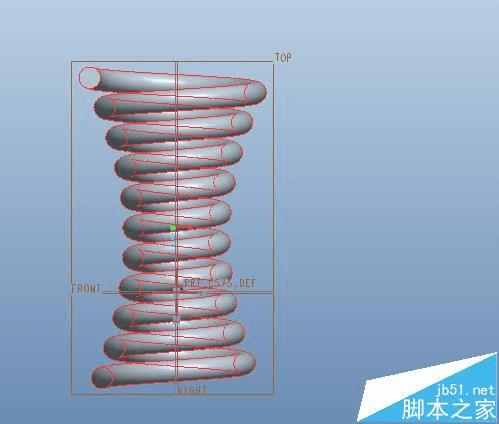

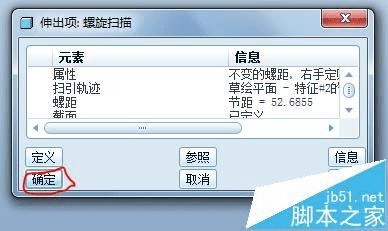

8、点击确定，我们就可以看到所画的弹簧了。
