本文将介绍如何在Creo2.0创建的工程图中标注坐标尺寸

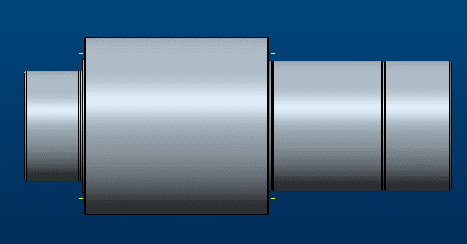

1、在Creo2.0中新建一零件模型,如建立一阶梯轴

在Creo2.0中标注坐标尺寸的方法

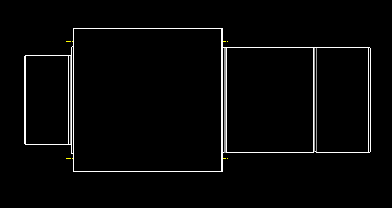

2、新建一工程图,并添加主视图

在Creo2.0中标注坐标尺寸的方法

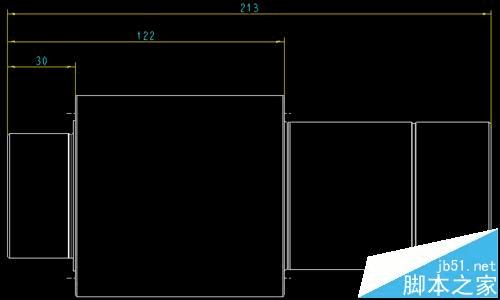

3、标注线性尺寸

在Creo2.0中标注坐标尺寸的方法

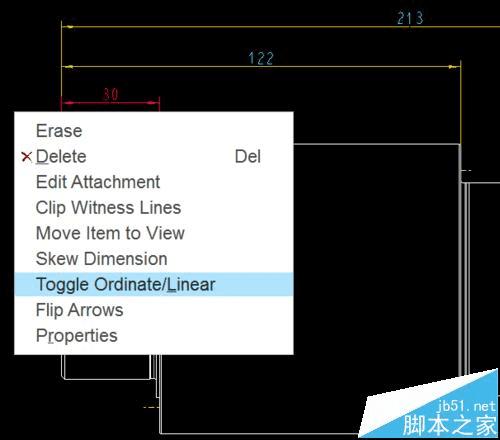

4、选中尺寸“30”单击右键,在弹出的菜单中选择“Toggle Ordinate/Linear”

在Creo2.0中标注坐标尺寸的方法

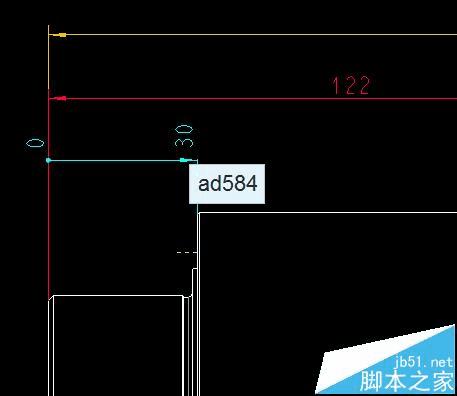

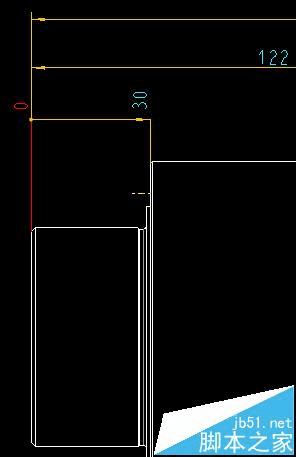

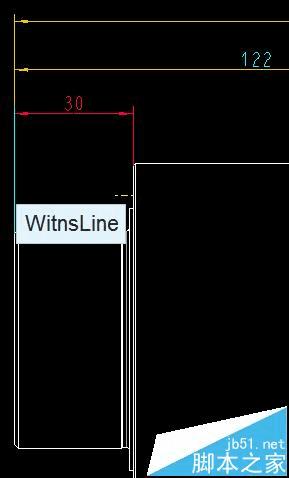

5、单击“WitnsLine”,即可生成坐标尺寸

在Creo2.0中标注坐标尺寸的方法

在Creo2.0中标注坐标尺寸的方法

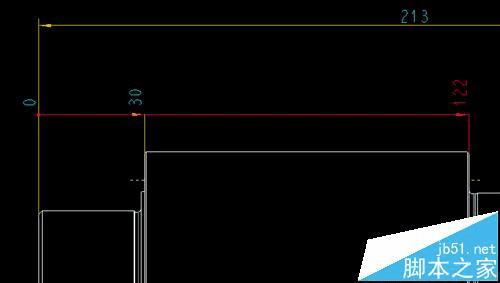

6、选择尺寸“122”,在弹出的菜单中选择“Toggle Ordinate/Linear”,然后选择尺寸“30”,而不选“WitnsLine”,即可生成“122”的坐标尺寸

在Creo2.0中标注坐标尺寸的方法

在Creo2.0中标注坐标尺寸的方法

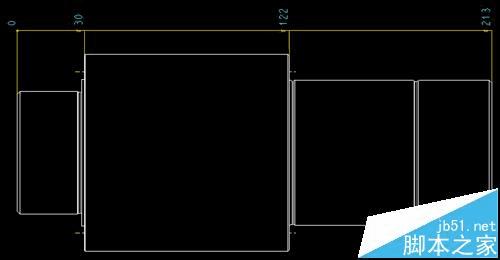

7、用同样的方法,生成尺寸“213”的坐标尺寸
