UG9.0使用表达式集锦(2)

13、正弦曲线

若正弦曲线一个周期X方向长度为50,振幅为10,即UG表达式为:

theta=t*360

xt=50*t

yt=10*sin(theta)

zt=0

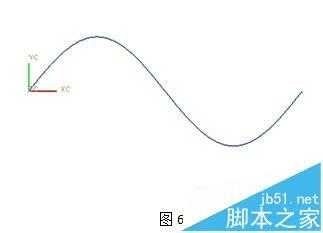

效果如图6

UG9.0使用表达式集锦

14、余弦曲线

若余弦曲线一个周期X方向长度为50,振幅为10,即UG表达式为:

theta=t*360

xt=50*t

yt=10*cos(theta)

zt=0

效果如图7

UG9.0使用表达式集锦

15、圆柱螺旋线

若圆柱螺旋线半径r为20,螺距p为10,圈数n为5,即UG表达式为:

r=20

p=10

n=5

theta=t*360

xt=r*cos(theta*n)

yt=r*sin(theta*n)

zt=p*n*t或zt=cos(theta*n)+p*n*t

效果如图8

UG9.0使用表达式集锦

16、碟形弹簧

若碟形弹簧半径r为20,螺距p为10,圈数n为5,即UG表达式为:

r=20

p=10

n=5

theta=t*360

xt=r*cos(theta*n)

yt=r*sin(theta*n)

zt=cos(theta*n^2)+p*n*t或zt=cos(theta*n^2.4)+p*n*t

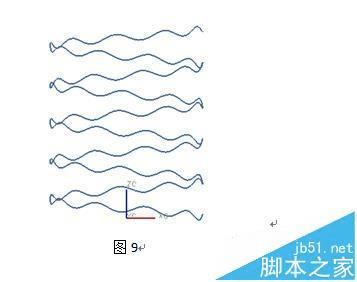

效果如图9

UG9.0使用表达式集锦

17、圆锥螺旋线和圆台螺旋线

若圆锥螺旋线底圆半径r为20,螺距p为5,圈数n为10,即UG表达式为:

r=20*(1-t),若圆台上端半径为5,则r=20*(1-t*0.75)

p=5

n=10

theta=t*360

xt=r*cos(theta*n)

yt=r*sin(theta*n)

zt=p*n*t

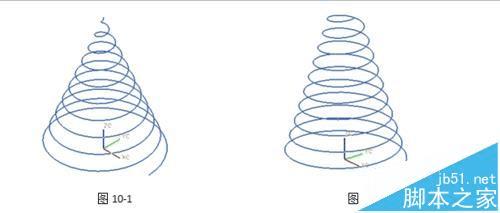

效果如图10-1、10-2
