我们在做设计时,经常会使用一些动态参考来选取合适零件尺寸,在solidworks中可以使用函数方程来设计动态特征。

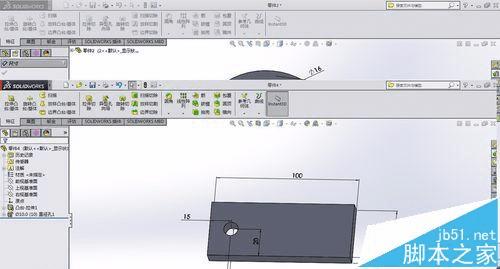

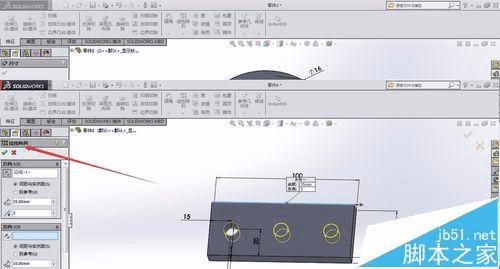

1、这里以的动态孔为例,先做一个带孔的板,使用阵列特征,做出3个孔。

solidworks使用数方程设计动态特征的步骤

solidworks使用数方程设计动态特征的步骤

2、使用工具/方程式选项

solidworks使用数方程设计动态特征的步骤

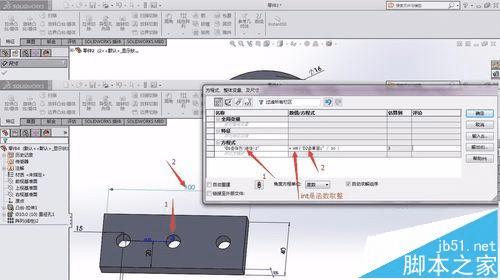

3、编辑方程式,以长度为基准,使用int取整函数。方程式如图所示

solidworks使用数方程设计动态特征的步骤

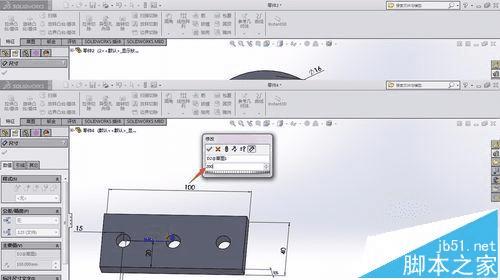

4、编辑长度变化,可以任意调整。如图

solidworks使用数方程设计动态特征的步骤

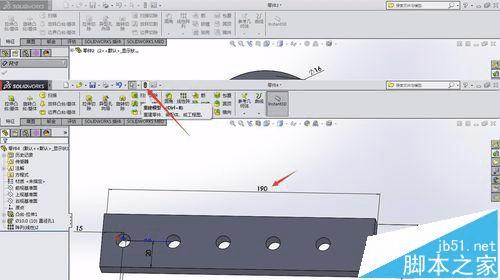

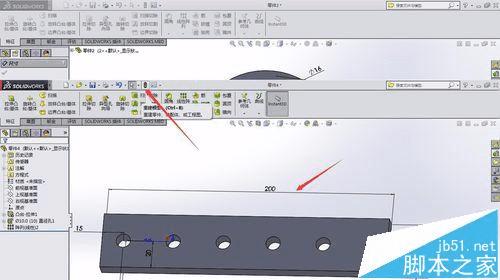

5、通过长度变化,动态孔自动生成不同的情况。
