圆角命令可以快速的生成多种圆角,在绘制零件时用途广泛,几乎每个零件的绘制都需要使用,这次小编给你展示圆角命令的各种功能。

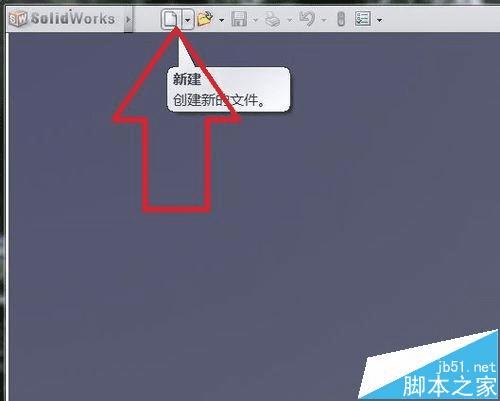

1、打开solidworks软件,点击 新建 按钮

通过solidworks使用圆角绘制零件模型的步骤

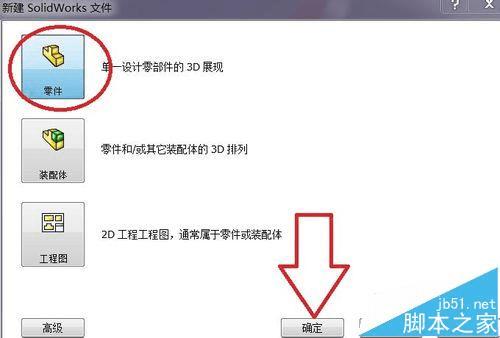

2、在弹出的对话框中,选择零件后点击确定

通过solidworks使用圆角绘制零件模型的步骤

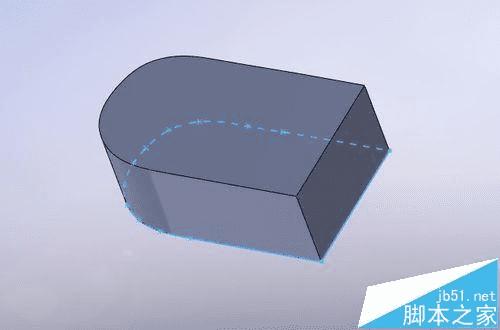

3、小编拉伸了一个毛胚,为大家展示圆角命令的各种功能

通过solidworks使用圆角绘制零件模型的步骤

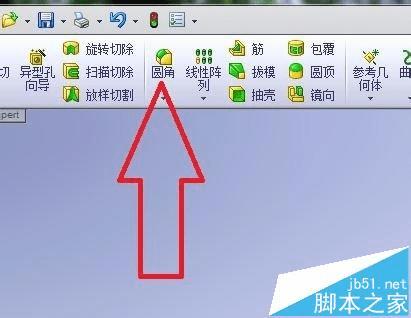

4、点击 圆角 命令

通过solidworks使用圆角绘制零件模型的步骤

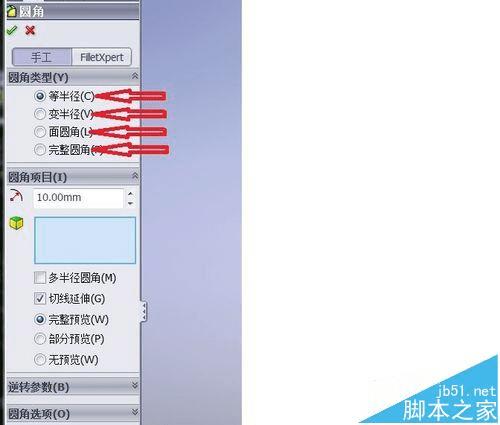

5、在弹出的对话框中,可以看到,有四种生成圆角的方法,分别是

1)等半径

2)变半径

3)面圆角

4)完整圆角

通过solidworks使用圆角绘制零件模型的步骤

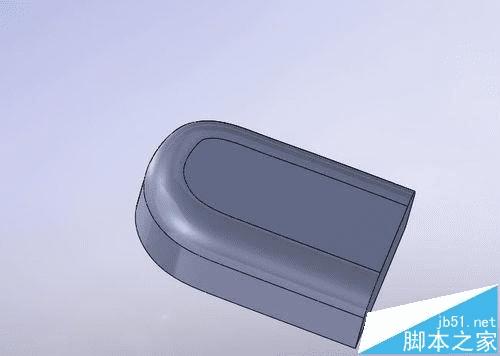

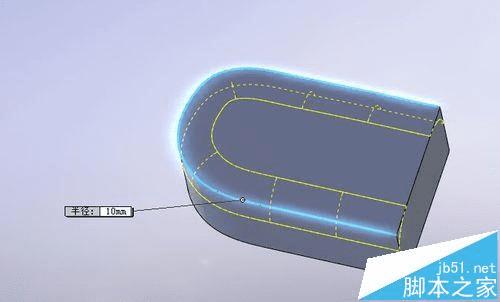

6、等半径 绘制圆角,这个比较简单常用,就不细说了

通过solidworks使用圆角绘制零件模型的步骤

通过solidworks使用圆角绘制零件模型的步骤

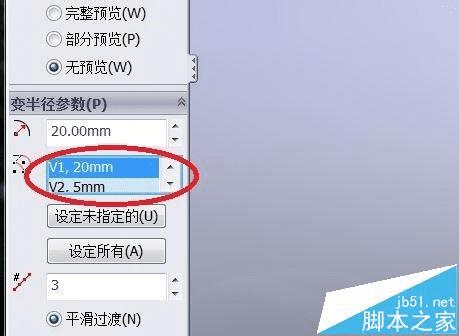

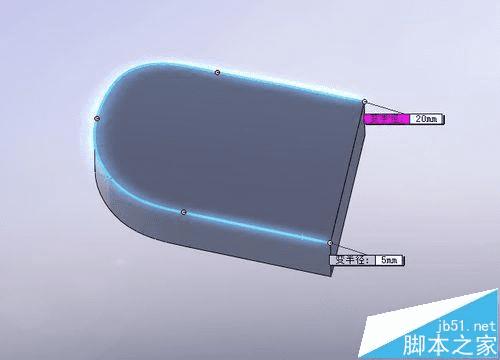

7、变半径 绘制圆角。分别输入选中边两端的需要设置圆角的半径值V1和V2

通过solidworks使用圆角绘制零件模型的步骤

通过solidworks使用圆角绘制零件模型的步骤

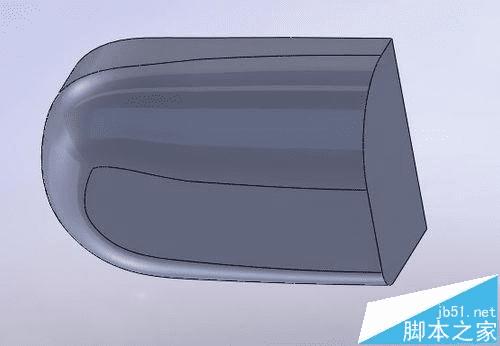

8、完成后的效果

通过solidworks使用圆角绘制零件模型的步骤

通过solidworks使用圆角绘制零件模型的步骤

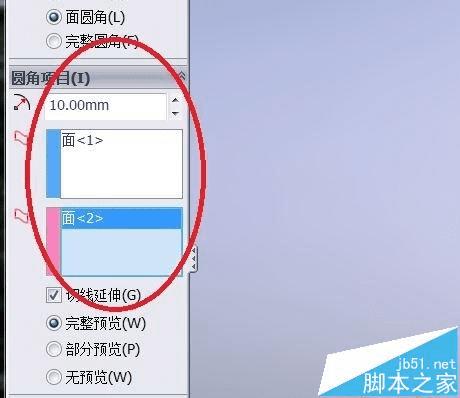

9、面圆角 绘制圆角,选中两个有公共边的面,设置好圆角半径,公共边就可以生成圆角

通过solidworks使用圆角绘制零件模型的步骤

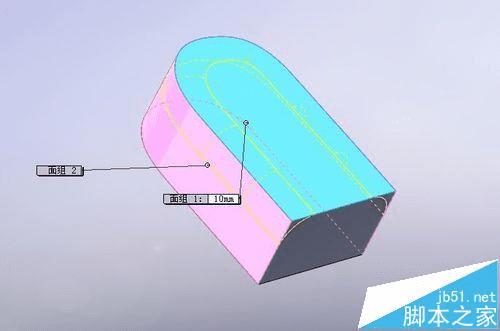

10、设置好后,可以看到预览

通过solidworks使用圆角绘制零件模型的步骤

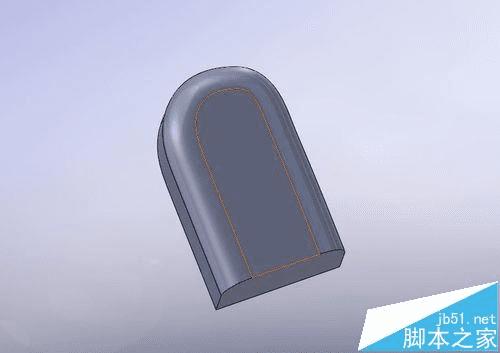

11、完成后的效果

通过solidworks使用圆角绘制零件模型的步骤

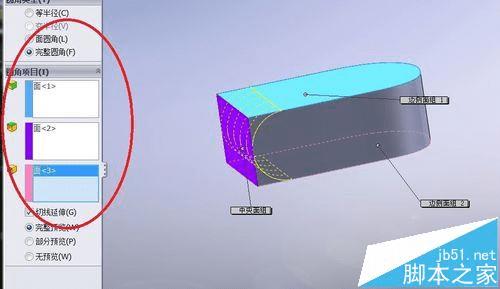

12、完整圆角 绘制圆角。这种方法不需要设置半径,需要顺序选中三个面,侧面1、中间面、侧面2。可以看到设置完成后的预览

通过solidworks使用圆角绘制零件模型的步骤

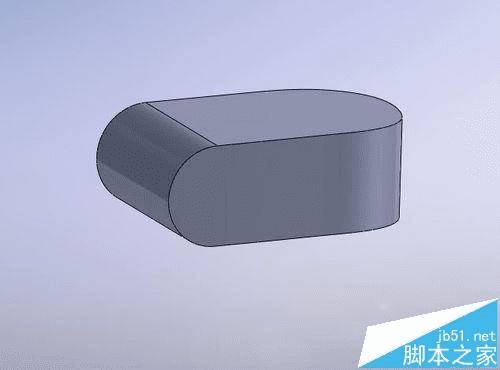

13、完成后的效果

通过solidworks使用圆角绘制零件模型的步骤

14、到此圆角的使用方法就介绍完了。
