惠普暗影精灵II笔记本主板拆解

·散热模组

拧下散热模组的固定螺丝后即可取下整个散热模组,可以看到惠普暗影精灵II的散热模组十分的简单。超大的散热鳞片十分有效的增加了与空气接触的面积,再配合双风扇散热系统源源不断的将冷空气吹向散热鳞片,有效的保证了暗影精灵II整机的散热效果。

精灵II笔记本拆机图解的内容介绍

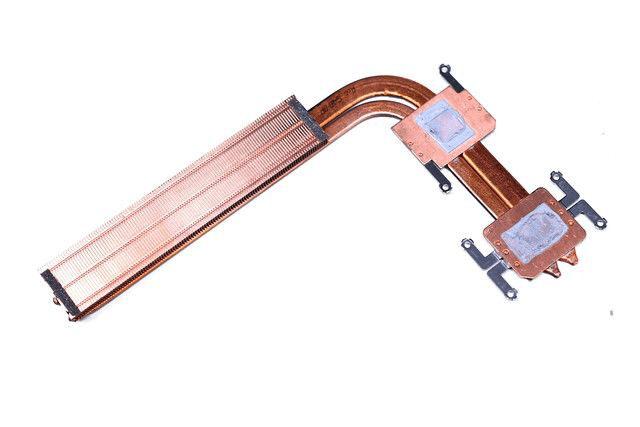

散热模组上的超长散热鳞片

精灵II笔记本拆机图解的内容介绍

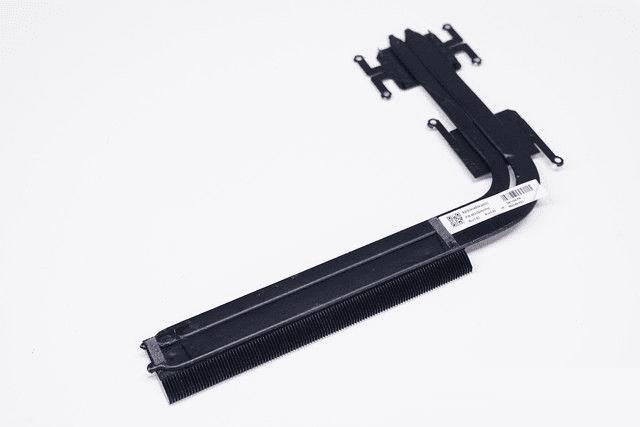

暗影精灵II散热模组

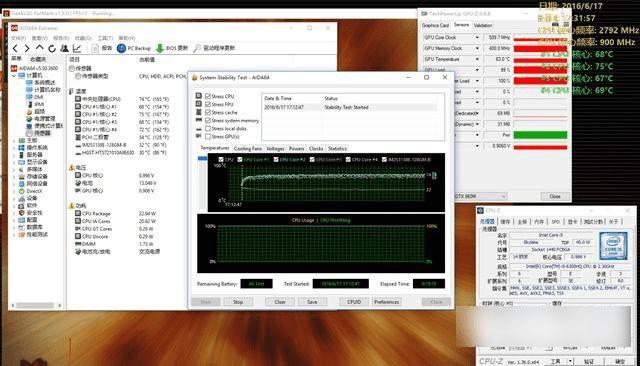

通过我们实际的拷机测试也可以看出,在FurMark和AIDA系统稳定性测试双开的情况下,暗影精灵II的CPU温度保持在了75摄氏度左右,显卡温度也仅有63摄氏度左右,可以说是同级别中表现相当好的一款机器了。

精灵II笔记本拆机图解的内容介绍
拷机温度在75摄氏度左右

·左侧接口逻辑板

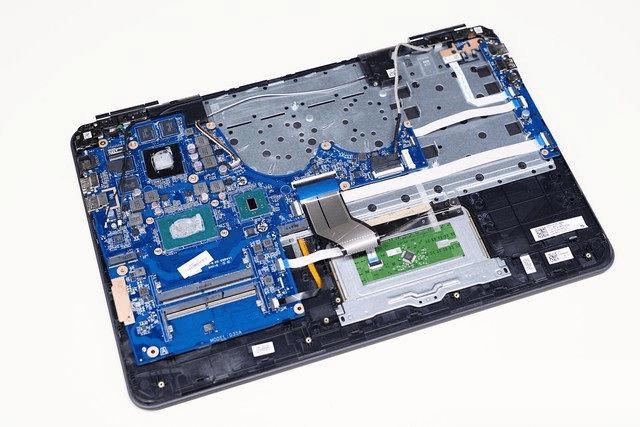

在取下散热模组后,我们就可以来拆卸主板了,不过在拿掉所有连接排线之后发现这边还有一块左侧接口的逻辑板。

精灵II笔记本拆机图解的内容介绍
准备拆解主板

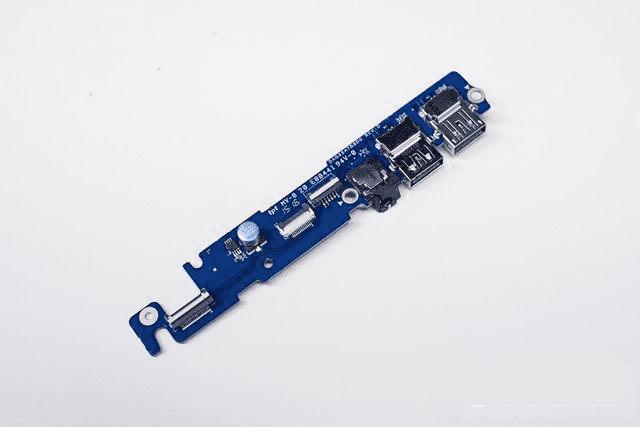

左侧的接口逻辑板有一个USB3.0接口以及一个USB2.0接口,另外还有一个耳机麦克风二合一接口。

精灵II笔记本拆机图解的内容介绍
左侧接口逻辑板

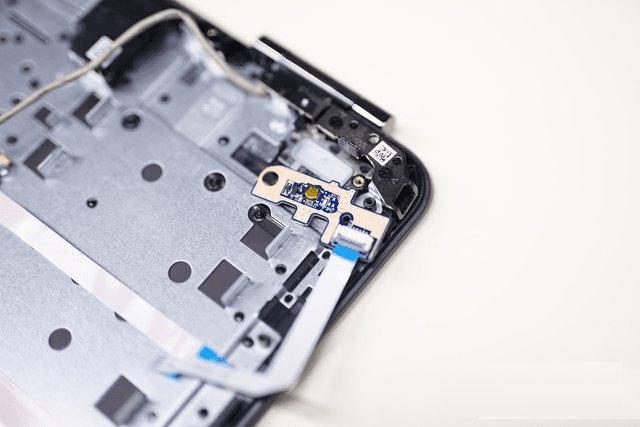

取下左侧接口逻辑板后,我们发现下面还有一个开机按钮的逻辑板,这样分离设计的好处就在于,可以降低开机键损坏之后的维修成本。

精灵II笔记本拆机图解的内容介绍
独立电源按钮可以降低维修成本

·拆卸主板

在移除掉所有的主板连接线之后,还需要拧下一颗主板固定螺丝即可取下整块主板了,另外注意在主板左上角下方还有电源连接线的排线需要在主板拿起后拔除。

精灵II笔记本拆机图解的内容介绍

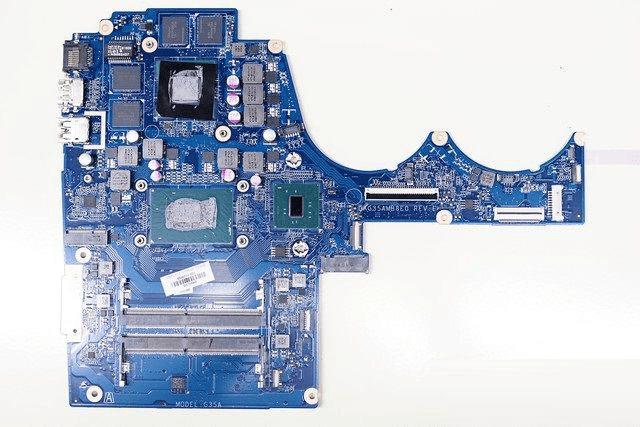

主板正面一览

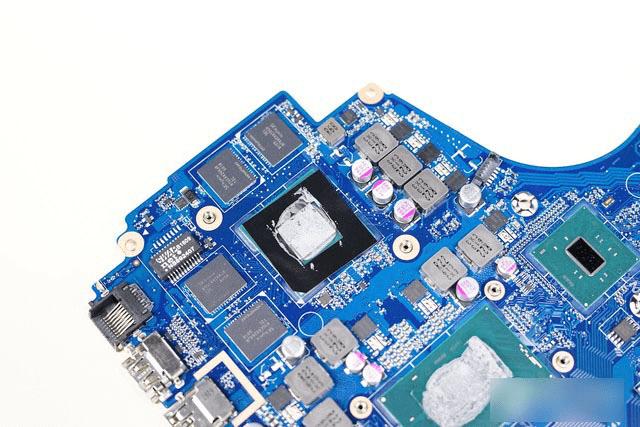

在主板左上方是NVIDIA GeForce GTX 960M独立显卡芯片,同时显存芯片颗粒以及供电电容均匀的分布在显卡芯片的周围,分布十分合理。

精灵II笔记本拆机图解的内容介绍
NVIDIA GeForce GTX 960M独立显卡

精灵II笔记本拆机图解的内容介绍

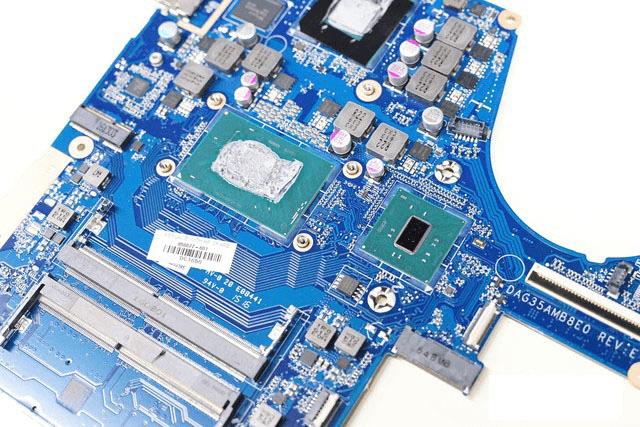

i5 6300HQ处理器与主板芯片组

精灵II笔记本拆机图解的内容介绍

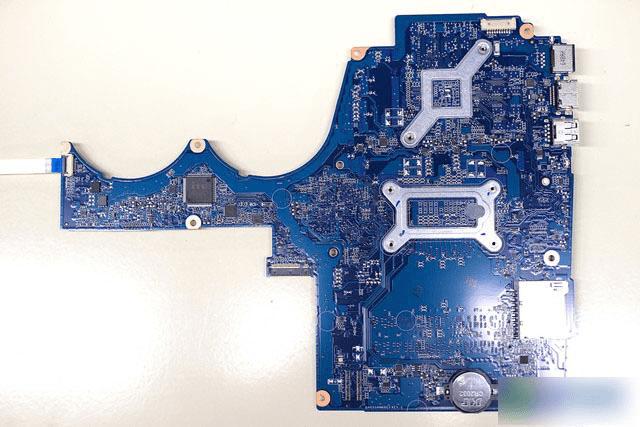

主板背面

惠普暗影精灵II笔记本屏幕、音响与拆机总结

·分离屏幕

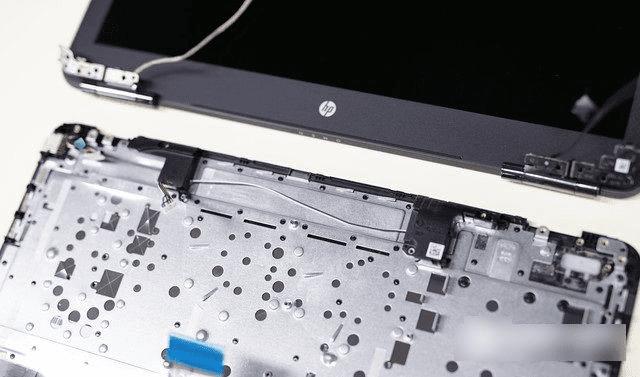

惠普暗影精灵II笔记本的屏幕转轴继承了OMEN的外观,但实际上在强度结构上也十分的给力。可以看到屏幕转轴有多达4颗螺丝固定,同时宽大的金属转轴在同级别游戏本中也十分的少见。

精灵II笔记本拆机图解的内容介绍
宽大的金属屏幕转轴十分给力



·音响

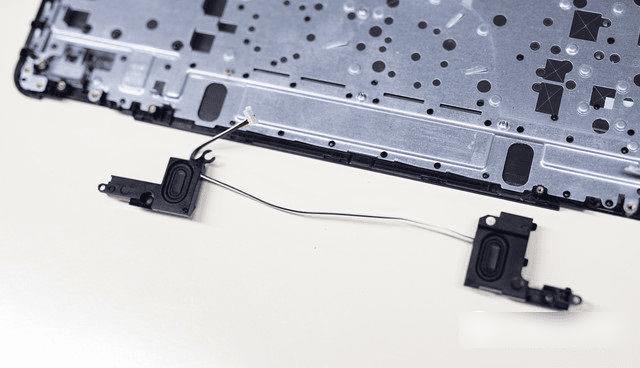

在取下屏幕转轴之后我们可以取下暗影精灵II的音响模块了,不过令人失望的是Bang &Olufsen认证的扬声器体积的确太小,这点跟同级别的游戏本还是有些差距的。

精灵II笔记本拆机图解的内容介绍
音响模块

精灵II笔记本拆机图解的内容介绍

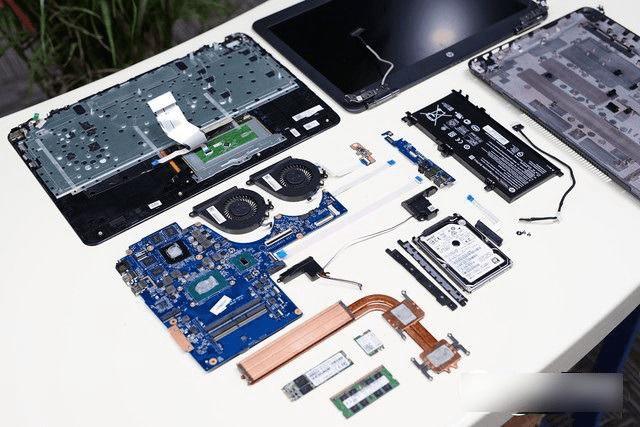

惠普暗影精灵II笔记本拆机全家福

拆解总结:

通过这次对惠普暗影精灵II的拆解,它设计紧凑的双风扇散热模组另笔者印象十分的深刻,通过实际测试也证明了它的降温幅度的确达到了令人十分满意的效果。不过,希望暗影精灵的下一代能够在音响方面多下一些功夫。
