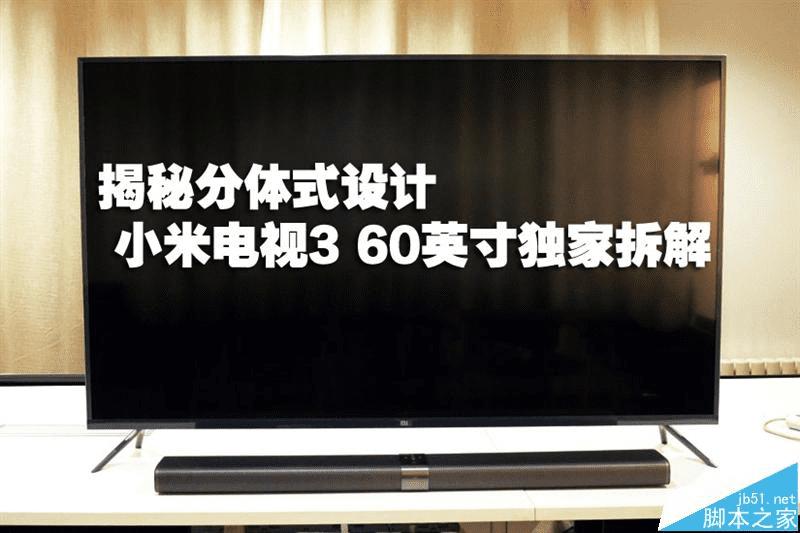

本周一,小米正式对外发布了3年磨一剑次世代新品“小米电视3”,首发60寸4K分辨率版本,售价4999元

小米电视3做工的详细介绍

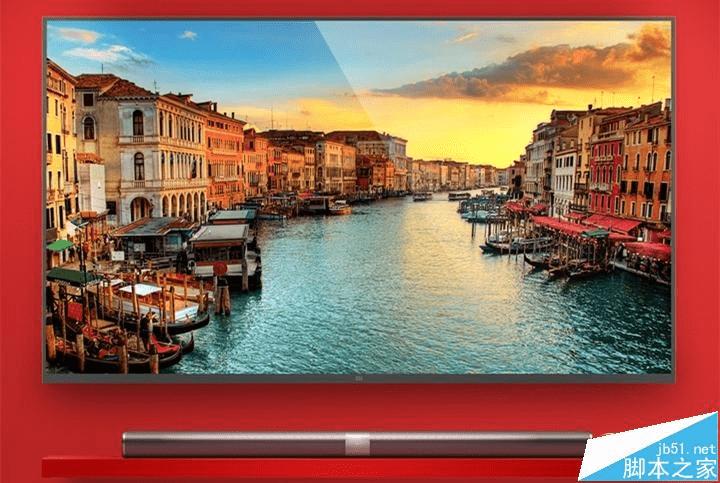

小米电视3最大的特点就是采用分体式设计,即小米电视主机=音响+智能电视主板+小米盒子,主机通过一根“米线”连接屏幕,“米线”由电源线和信号线合成

另外一些产品关键词还包括全金属机身、11.6mm超雹原装LG硬屏、广色域、独立音箱、MEMC运动补偿1.4GHz主频Mstar 6A928处理器四核处理器等等(详细配置)。小米董事长雷军表示,这是一款击穿心理价格底线的产品

在真机图赏之后,友媒it168也独家带来了小米电视3的拆解,这次把分体设计、面板、芯片信息等一一展现在眼前。拆解专家认为,小米电视3打开背板后简洁地令人难以相信。如果对比一下某品牌4K电视的内部拆解,可以说小米电视3做工走线真的是业内良心了

那么4999元究竟值不值,下面就来一探究竟吧——

小米电视3做工的详细介绍

小米电视3做工的详细介绍

小米电视3做工的详细介绍

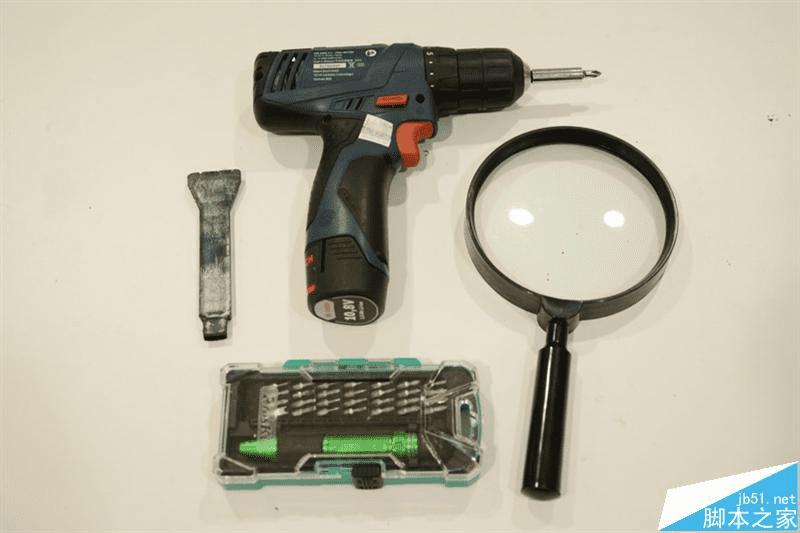

我们的拆解工具,包括多功能螺丝刀、电动螺丝刀、翘板和放大镜。

小米电视3做工的详细介绍

将电视放到工作台上后,接下来就是拆解环节,小米电视背面拥有22个螺丝位,用一把螺丝刀就可以解决问题。

小米电视3做工的详细介绍

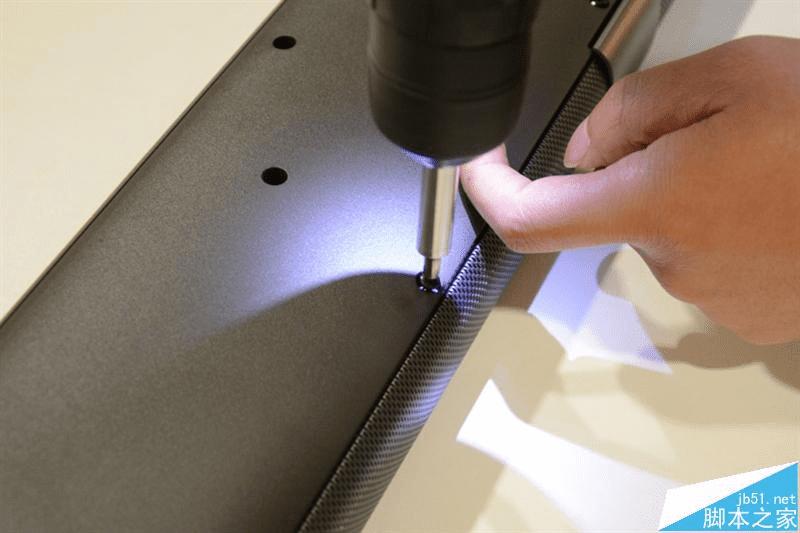

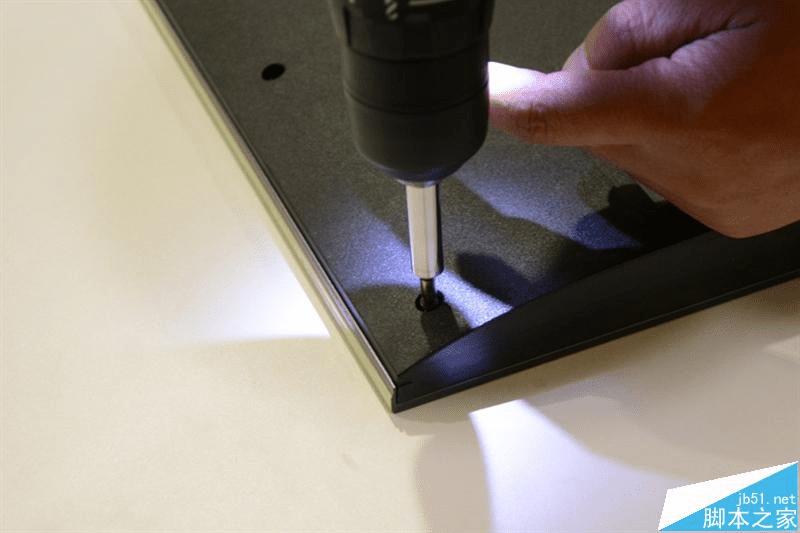

继续拧螺丝ing。。。电动螺丝刀就是快。

小米电视3做工的详细介绍

螺丝都拆掉之后,一体成型的塑料后壳很容易就打开了,小米电视3的内部结构即将揭晓。

小米电视3做工的详细介绍

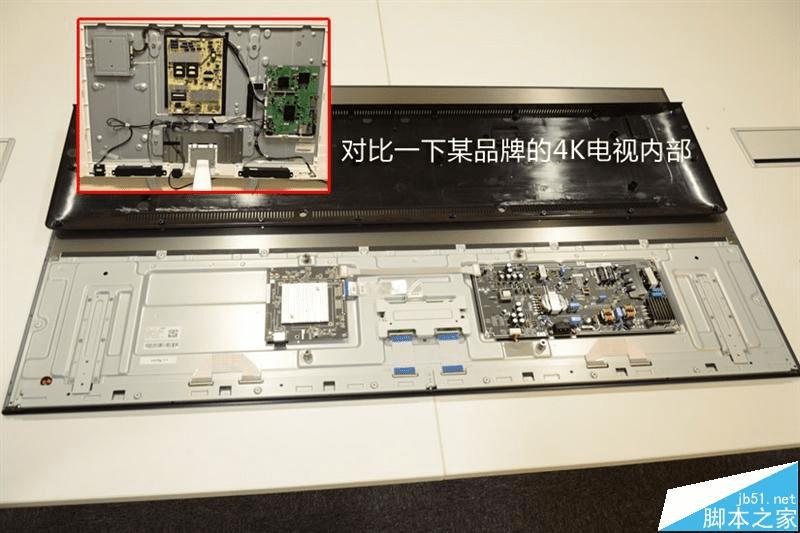

揭开背板之后就是这样了,简洁的让人难以置信,再对比一下某品牌4K电视的内部拆解,可以说小米电视3做工走线真的是业内良心了

小米电视3做工的详细介绍

我们再近距离欣赏一下电视的电路板,采用黑色大板设计,上面分散式排列了各种元器件,做工比较精良。

小米电视3做工的详细介绍

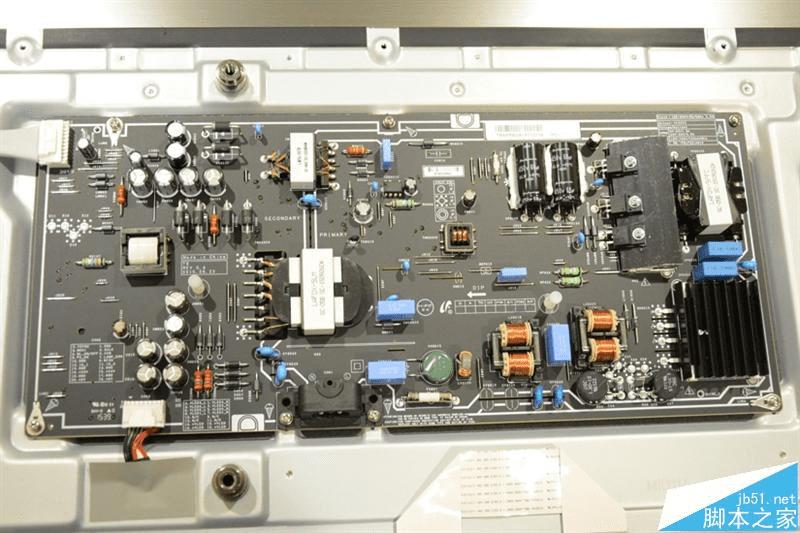

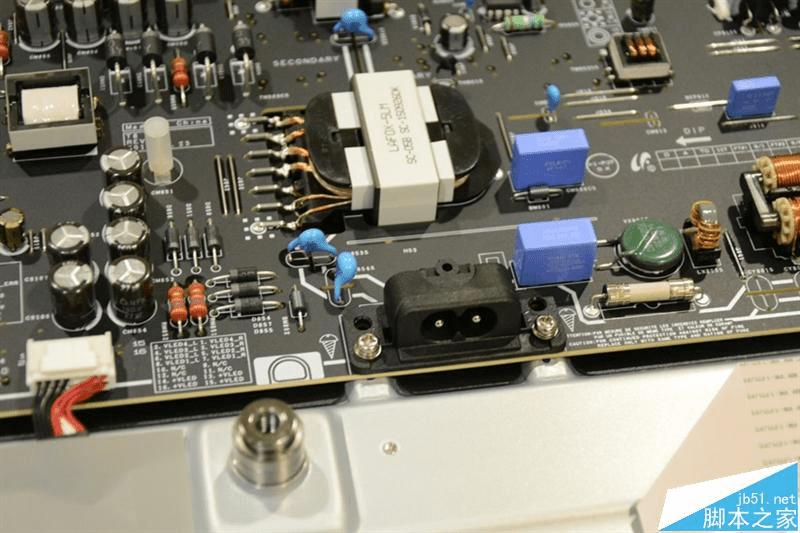

电视屏幕的电源部分细节图。

小米电视3做工的详细介绍

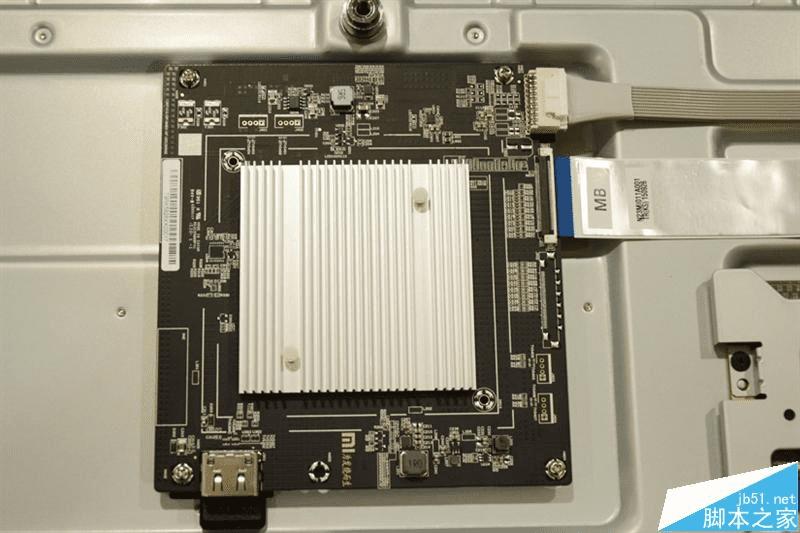

这部分是图像处理以及信号输出部分的电路板,动态图像补偿以及区域背光控制也是这部分处理的。

小米电视3做工的详细介绍

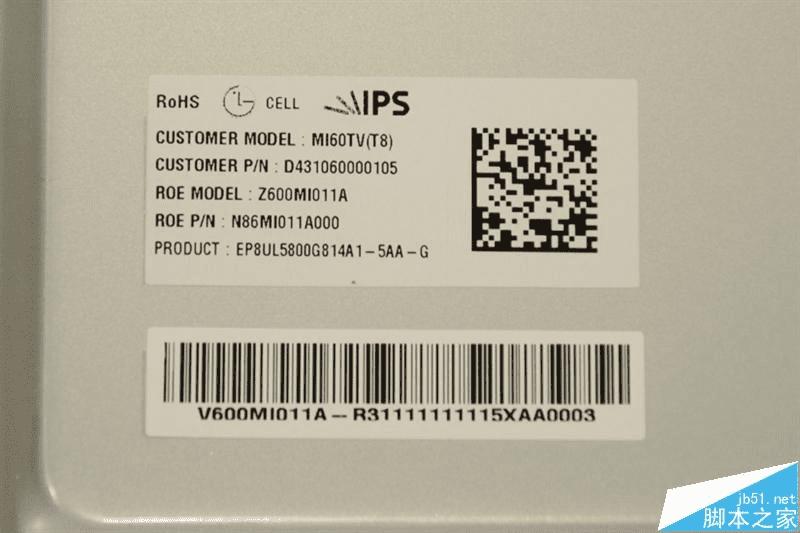

接下来就是我们比较关心的面板问题,可以看到确实采用的是来自LG Display原厂的60英寸IPS广视角面板,面板的型号为小米特供的MI60TV(T8),而液晶模组的封装是在瑞仪完成的。

小米电视3做工的详细介绍

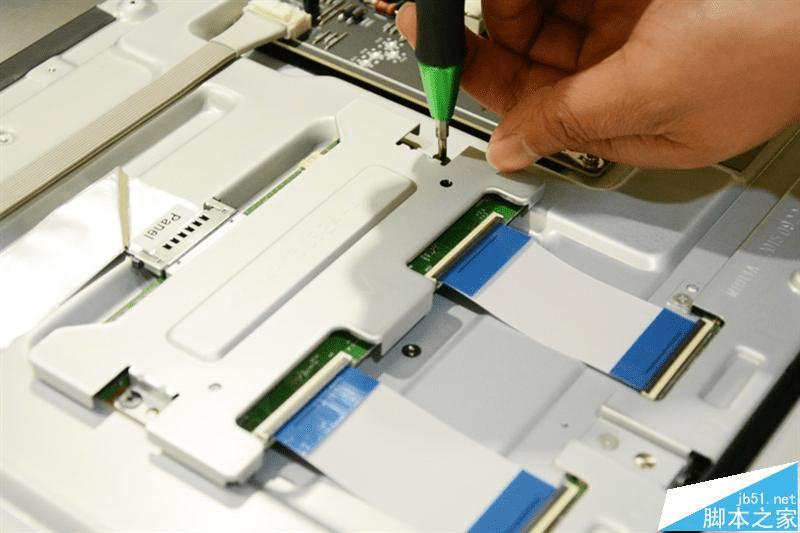

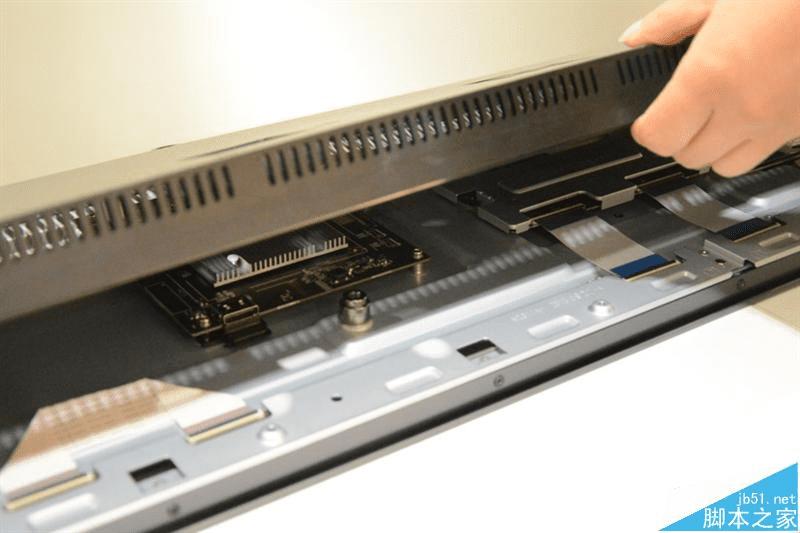

接下来是液晶模组的控制芯片部分,这时候小的螺丝刀就派上用场了。

小米电视3做工的详细介绍

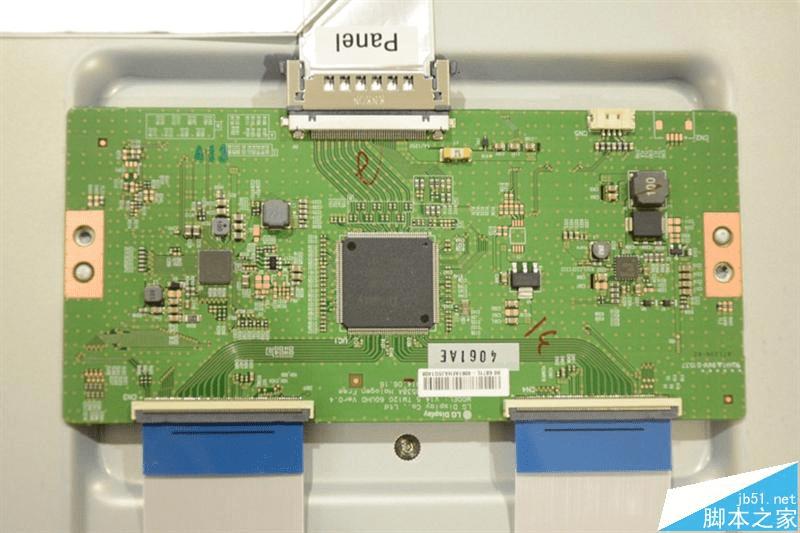

可以看到液晶的控制芯片是LGD原厂芯片。

小米电视3做工的详细介绍

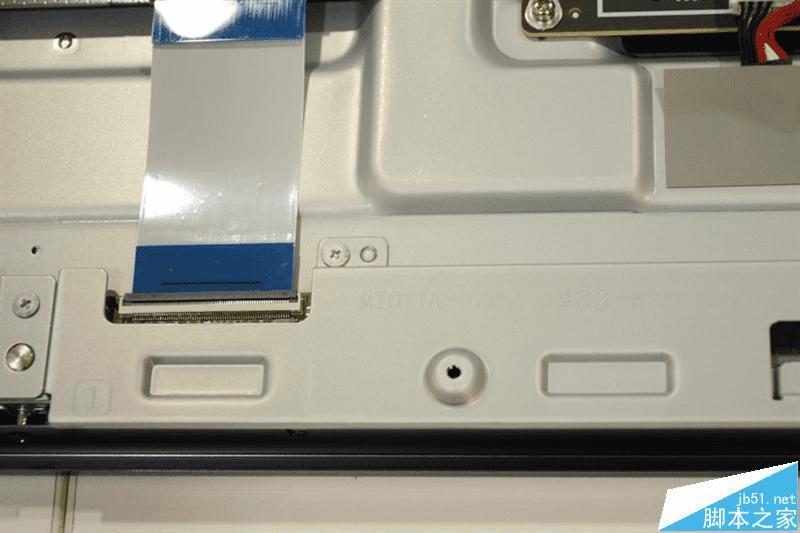

再来看看液晶模组细节部分吧,可以看到侧入式的LED背光位于机身下边框部分。到这里,屏幕部分的拆解就告一段落了。(再拆下去就是面板本身了,实际意义不大)

小米电视3做工的详细介绍

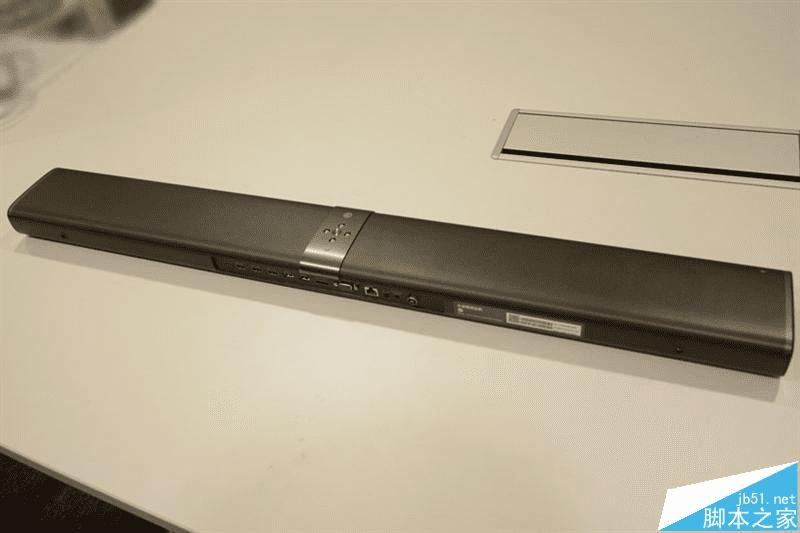

接下来就是主机和音响部分的拆解,首先来一张外观正面照。

小米电视3做工的详细介绍

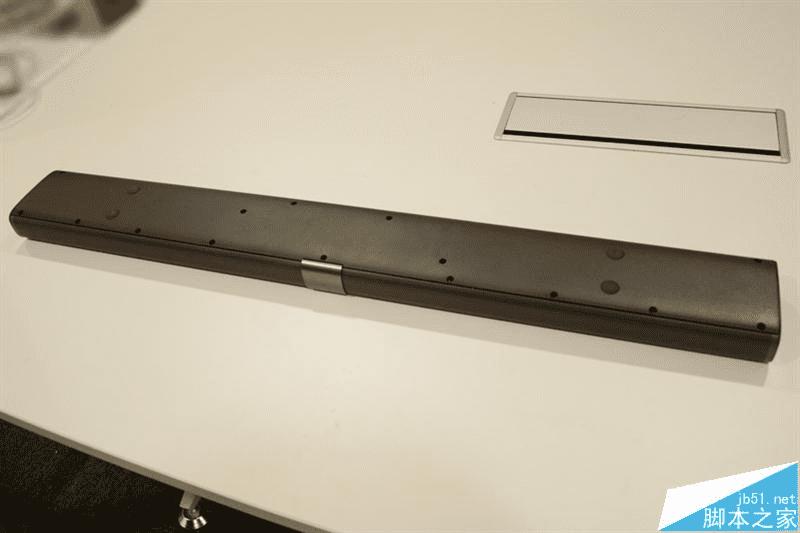

主机和音响采用全金属材质,螺丝口都在底下。

小米电视3做工的详细介绍

拆螺丝过程与屏幕部分一样,不过多赘述了。

小米电视3做工的详细介绍

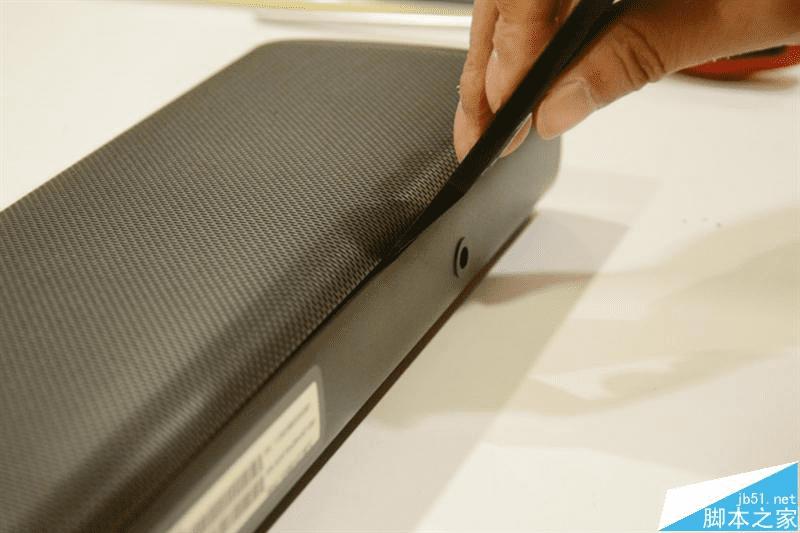

将螺丝都拆下来之后,并不能马上打开,因为里面还有卡扣结构,需要用到我们准备的翘片。

小米电视3做工的详细介绍

慢慢的打开主机上盖。

小米电视3做工的详细介绍

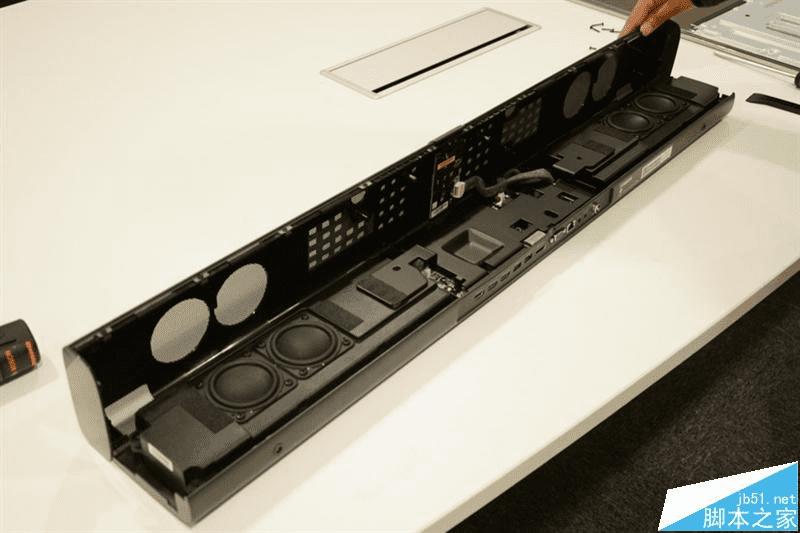

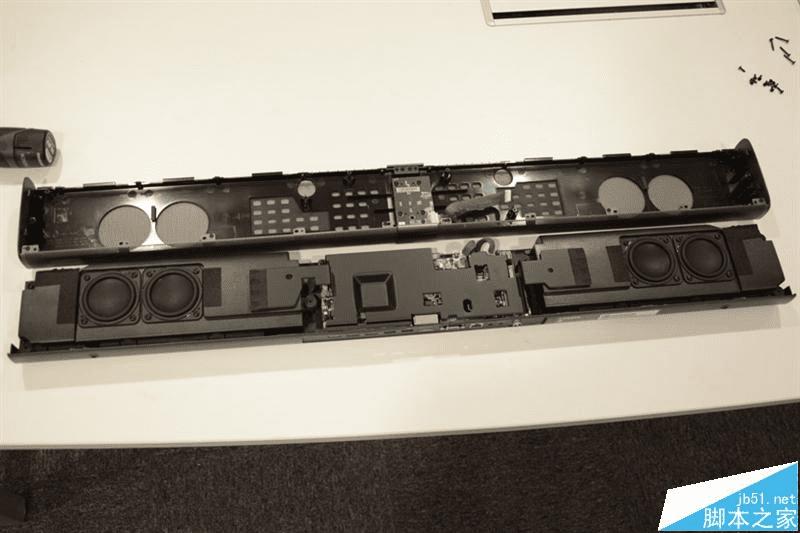

这就是拆掉上盖之后的完整结构,可以看到音响分居两侧,中间部分就是主板芯片了。

小米电视3做工的详细介绍

再来看一下上盖按键部分的控制芯片。

小米电视3做工的详细介绍

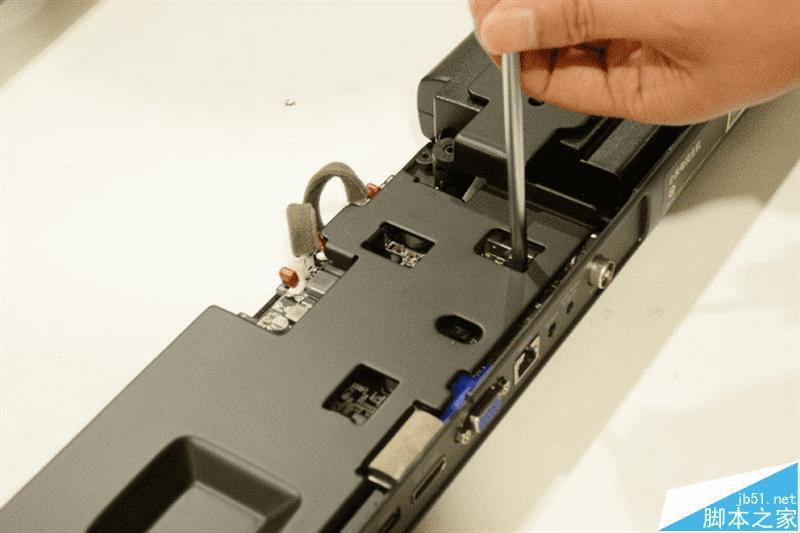

要看到主板部分,还是要用小螺丝刀拆解几个螺丝。

小米电视3做工的详细介绍

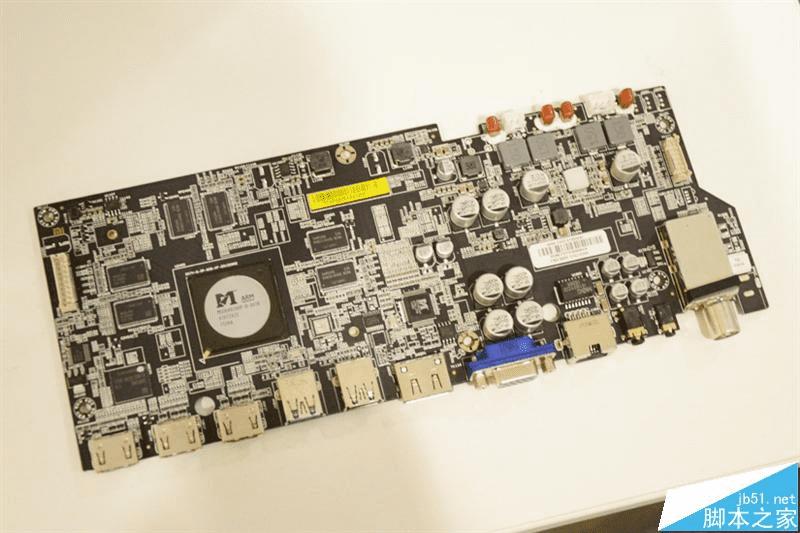

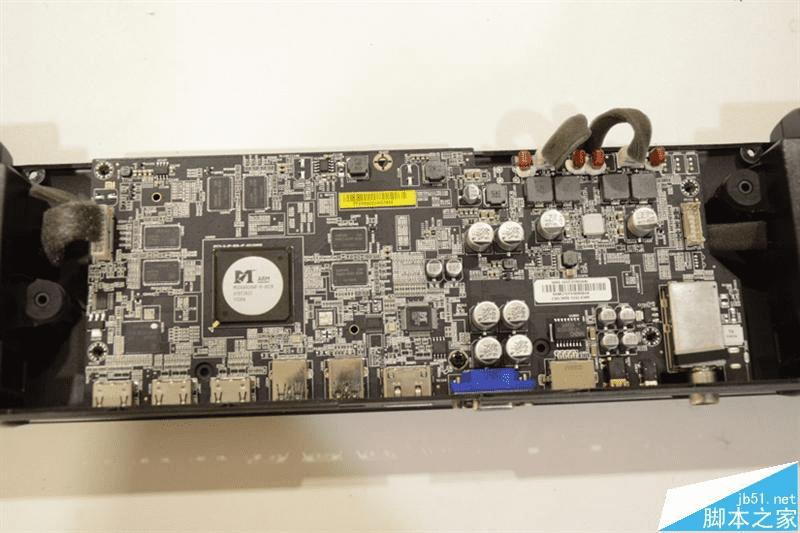

这就是完整的主板部分了。

小米电视3做工的详细介绍

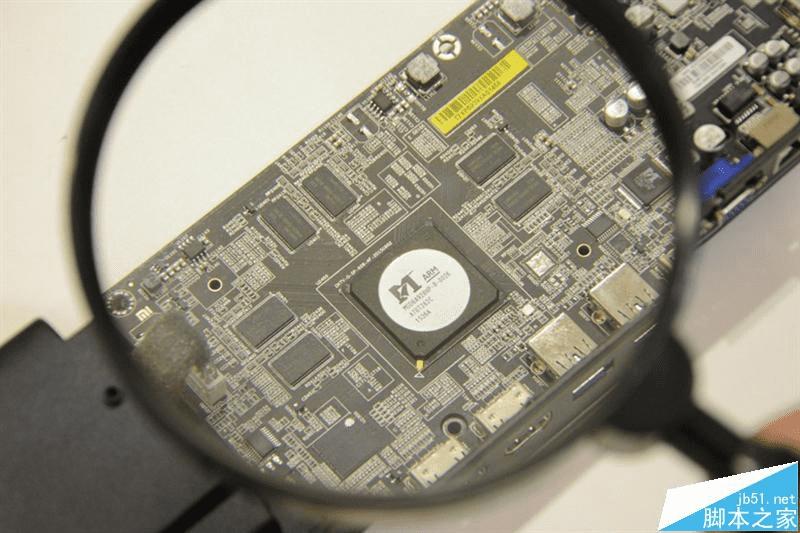

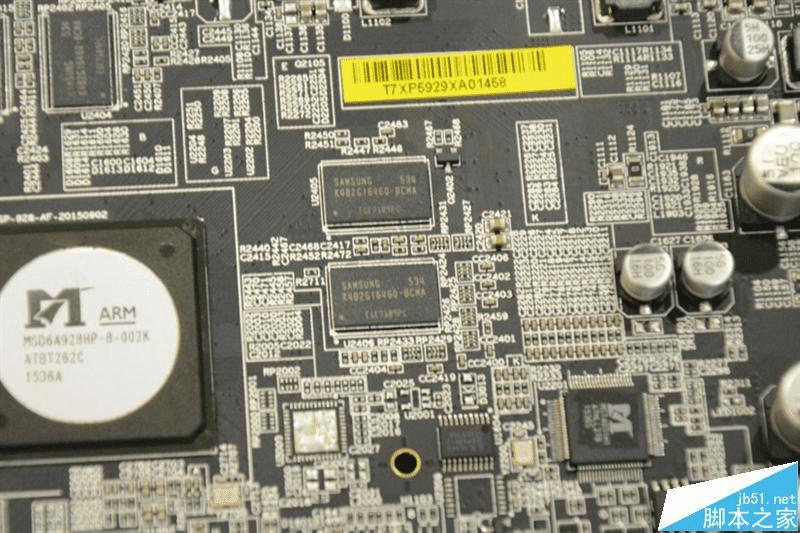

我们借助放大镜看看其中的细节,首先最大的芯片就是内置的MStar 6A928电视处理器,旁边为内置的三星存储芯片。

小米电视3做工的详细介绍

再来来看主板上的细节部分。

小米电视3做工的详细介绍

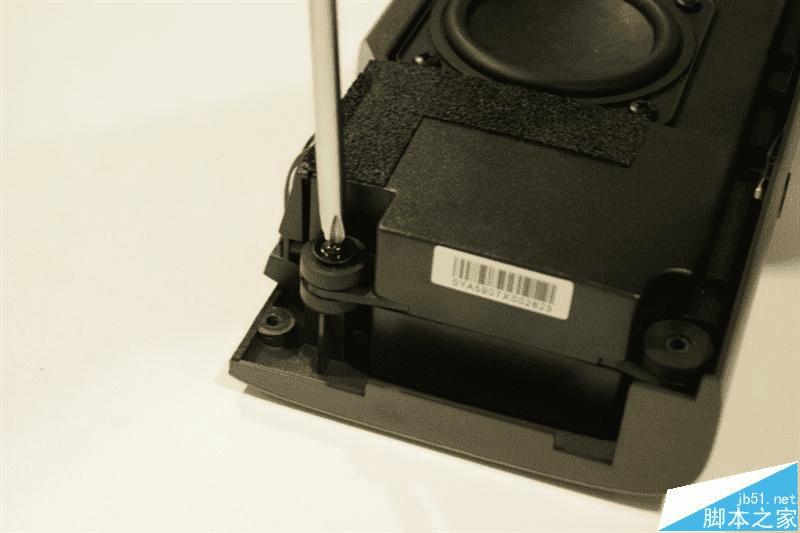

拆解还在继续,现在是拆掉音响的部分。

小米电视3做工的详细介绍

然后我们就可以取出主板芯片了,各种接口和芯片高度集成 ,布局还是比较合理的。

小米电视3做工的详细介绍

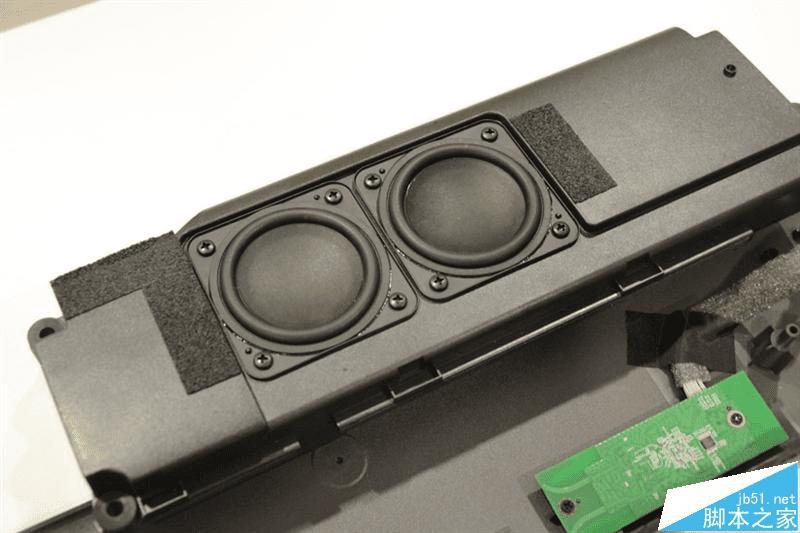

可以看到内置4只2.5英寸中低音扬声器和2只20芯球顶高音扬声器。同时内嵌杜比Dolby Audio音效技术,支持虚拟环绕、低音增强、对白增强、自动音量平衡功能。

小米电视3做工的详细介绍

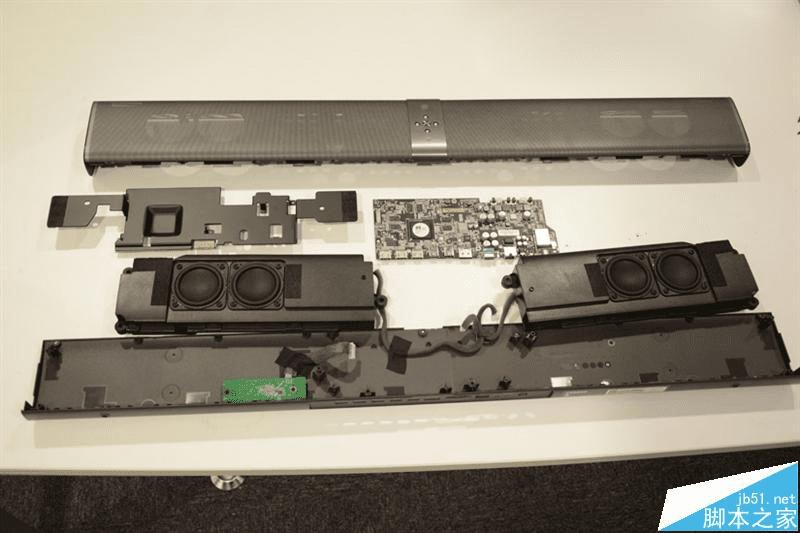

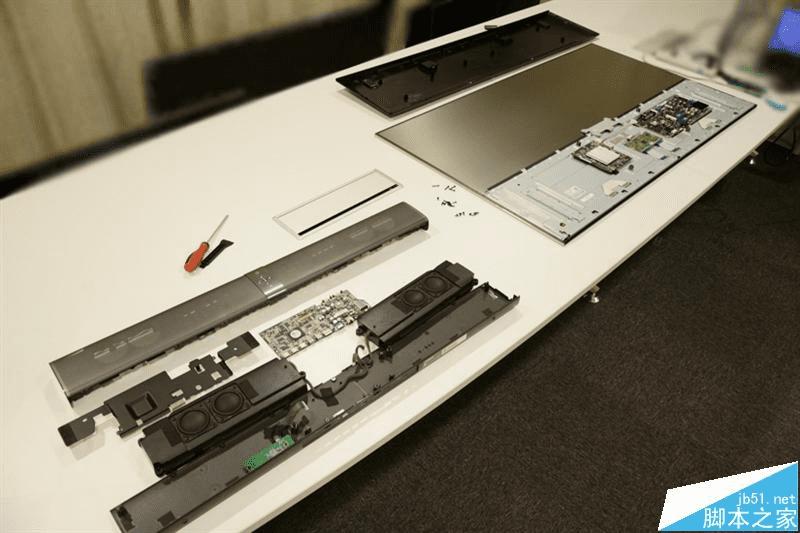

这就是主机拆解之后的所有配件了。

小米电视3做工的详细介绍

到这里,拆解部分就告一段落,我们可以了解到这款小米电视3内部非常的干净整洁,采用了LGD制造的IPS硬屏,分体式的内部电路布局也较为合理,细节做工精细,这也是值得肯定的。
