由于惠普暗影精灵II笔记本同样拥有惠普暗影精灵一代笔记本的OMEN元素,从而得到需要惠普笔记本粉丝的关注,近日,有网友问小编:惠普暗影精灵II代笔记本怎么样?散热及性能方面如何?值得购买吗?对此,下面路饭小编就为大家图文解答惠普暗影精灵II笔记本拆机步骤,有兴趣的朋友们可以了解下哦。

早前,惠普曾经推出了一款十分高端的游戏本电脑——OMEN,中文名为“傲慢”,跑车烧色质感转轴,超经典黑红搭配,侧面大角度的楔形设计使得所有接口都集中在了后部,这样的激进设计在现在看来都显得十分的前卫。不过在当时这款OMEN的价格实在太高,让许多人都望而却步。

精灵II笔记本拆机图解的内容介绍

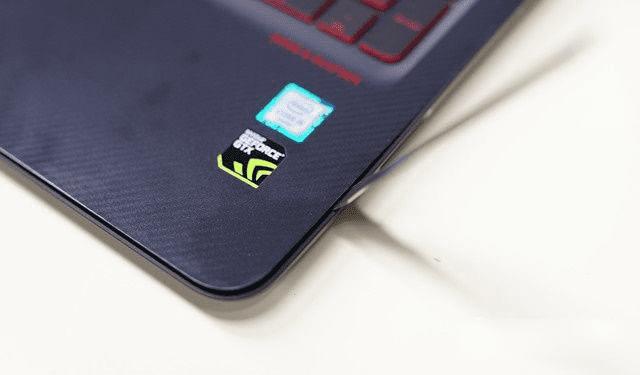

现在,惠普让这款惊艳的游戏本电脑得到了重生,OMEN的多种经典元素在全新的暗影精灵II代系列产品上得到了很好的体现。比如它前卫的碳纤维元素、经典的转轴设计、以及后置双风扇散热,都使得这代的暗影精灵逼格满满。

精灵II笔记本拆机图解的内容介绍

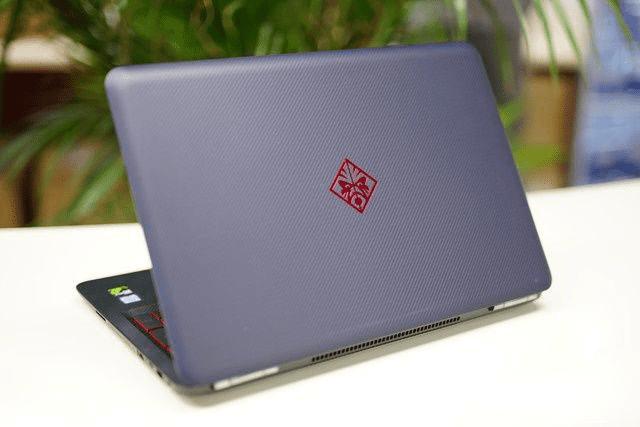

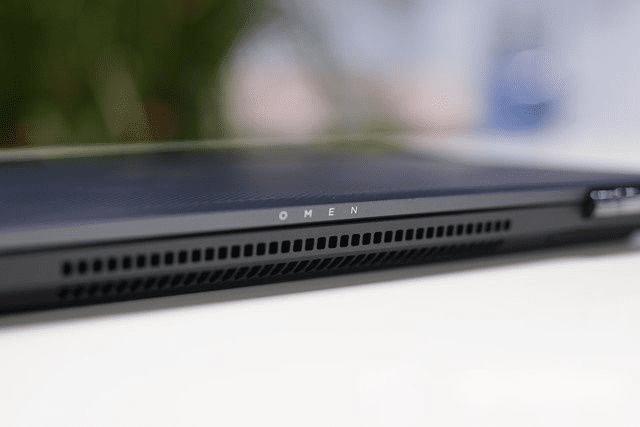

除了正面其实是OMEN的LOGO,尾部的OMEN字样

那么这次暗影精灵II的内部设计又如何呢?我们一起来通过惠普暗影精灵II笔记本拆机图解看看。

·笔记本底壳的拆解

在暗影精灵II的底部我们可以看到两条长长的脚垫,这可以将笔记本电脑垫高,帮助冷空气从底部吸入。同时上面的长条脚垫还将出风口与进风口隔离开,防止热空气被倒吸回去。

精灵II笔记本拆机图解的内容介绍
使用撬棒一一撬开卡口

卸下底部的所有螺丝后,还需要使用金属撬棒沿着D壳和C壳之间的缝隙一一撬开才可拿下整个后盖。笔者在拆解后粗略数了一下,暗影精灵II的后盖卡口数量竟然高达差不多22个,这么多的卡口能够让暗影精灵II的C壳与D壳紧密结合。

精灵II笔记本拆机图解的内容介绍

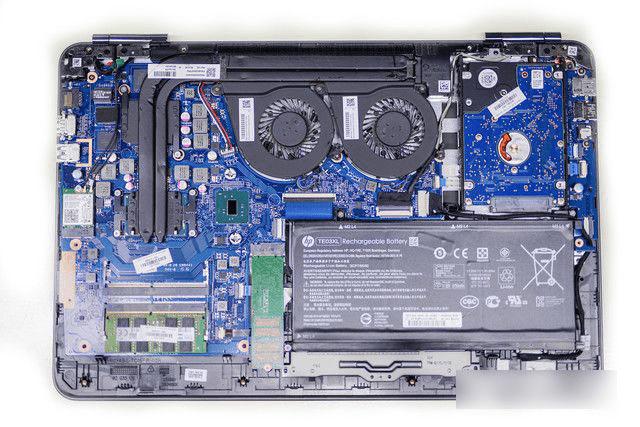

内部的大部分空间被风扇和电池占据

打开后盖后可以看到,内部的大部分空间都被风扇和电池所占据,双风扇的设计可以有效的保证整机 的散热强度,从而有效的避免在游戏时候因为高温造成的卡顿问题。

惠普暗影精灵II笔记本电池与硬盘拆解

·电池

在继续拆解之前当然还是首先要将电池的电源断开。暗影精灵II的电池在主板和电池上各有一个插头,这点还是十分方便的。

精灵II笔记本拆机图解的内容介绍

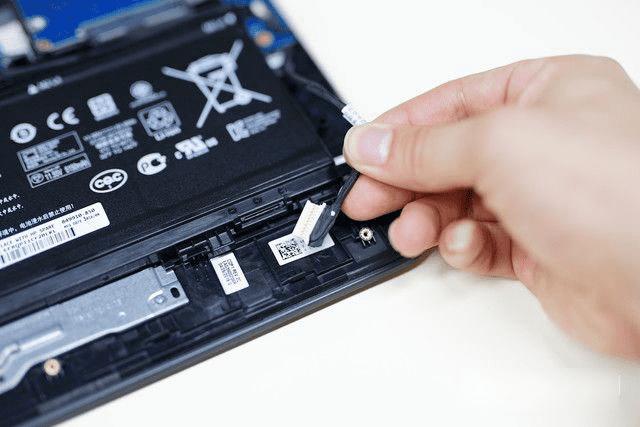

首先断开电池电源连接线

精灵II笔记本拆机图解的内容介绍

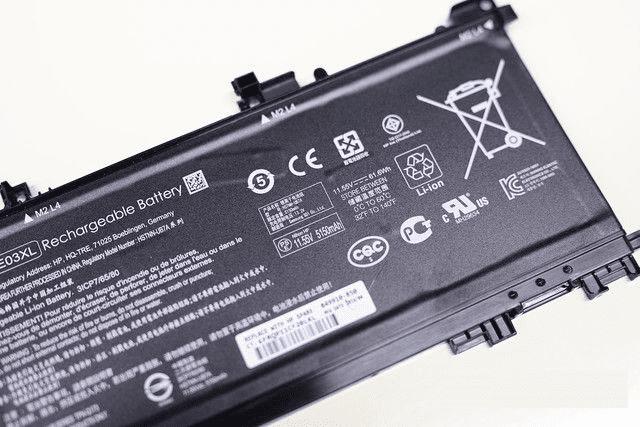

拆卸下来的电池(电池容量达到61.6瓦时)

可以看到暗影精灵II的电池容量达到了61.6Wh,这个容量大小在游戏本中算是比较高的了。同时再结合英特尔第六代处理器带来的功耗下降,给暗影精灵II带来了不错的续航能力。

·7200转日立硬盘

暗影精灵II搭载了一块容量达到1TB的日立机械硬盘,就笔者的经验来看日立的硬盘还是很靠谱的。同时,硬盘转速达到了7200转,比同级别5400转的硬盘性能还会好一些。

不过值得注意的是它在机身内的固定方式十分的特别,它并没有直接采用螺丝固定死,而是配合D壳将硬盘卡在设计好的槽内,让硬盘可以小范围的活动,达到一定的防震效果。

精灵II笔记本拆机图解的内容介绍

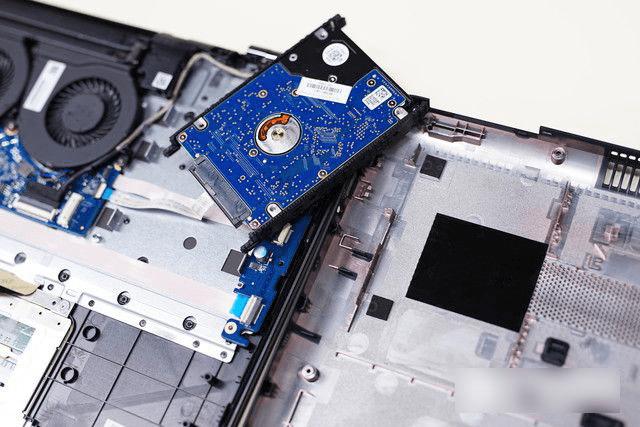

HDD(机械硬盘)固定方式十分特别

精灵II笔记本拆机图解的内容介绍

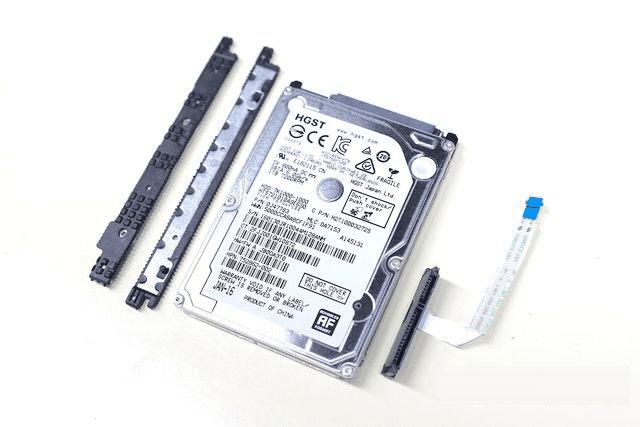

机械硬盘两侧的固定胶条

·SSD

暗影精灵II采用了128GB SSD+1TB的机械硬盘混合搭配,这样的无疑是最具性价比的,可以在体验到SSD迅猛速度的同时,也能有大容量的存储空间。

精灵II笔记本拆机图解的内容介绍

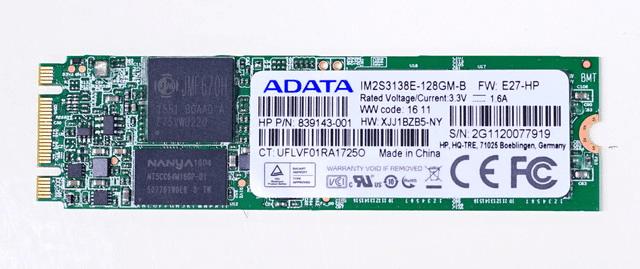

威刚128GB SSD固态硬盘

惠普暗影精灵II笔记本内存与散热器拆解

·内存条

暗影精灵II搭载了一条8GB的海力士内存条,并且还空余有一个内存插槽,用户可以自行再安装一条8GB内存,轻松扩容到16GB超大内存。

精灵II笔记本拆机图解的内容介绍

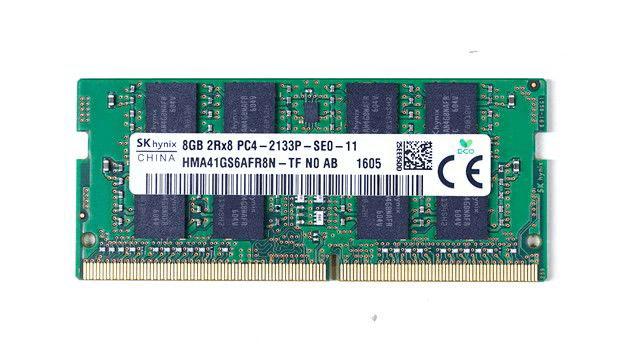

单条8GB海力士内存条

·无线网卡

惠普暗影精灵II的无线网卡采用了常见的Intel 7265NGW,蓝牙无线二合一网卡。不过可惜的是,无线网卡的天线接头处没有任何的保护,有一定脱落的危险,造成无线信号不佳。

精灵II笔记本拆机图解的内容介绍

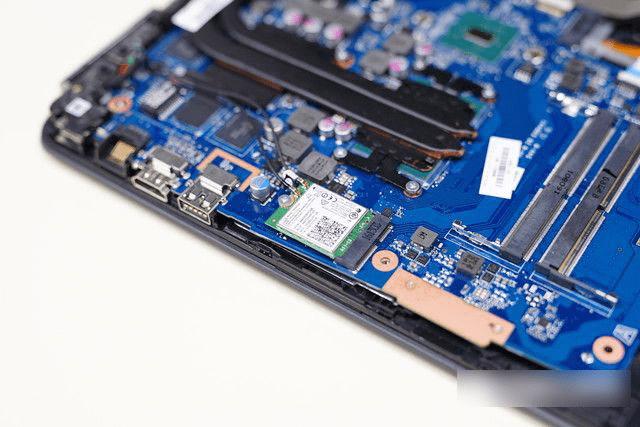

无线网卡放在机身右侧

精灵II笔记本拆机图解的内容介绍

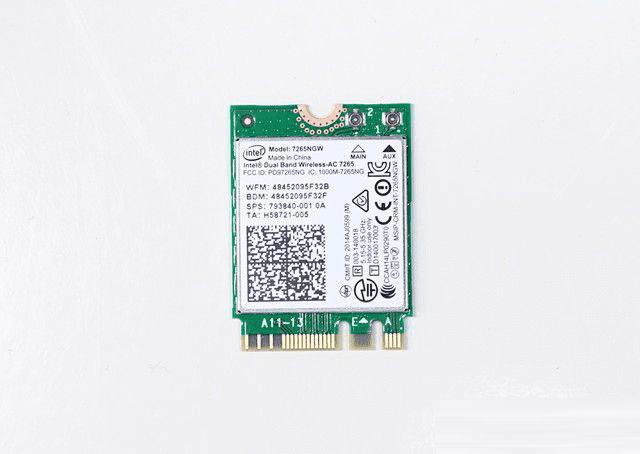

Intel 7265NGW蓝牙无线二合一网卡

·散热风扇

我们刚刚在打开后盖之后,两颗给力的散热风扇就令人印象深刻。拆卸掉所有风扇固定螺丝后可以看到,这两颗风扇的大小完全一模一样,单个风扇的功率达到2.5瓦,直接将从机器底部吸入的冷空气吹向导热管。

精灵II笔记本拆机图解的内容介绍

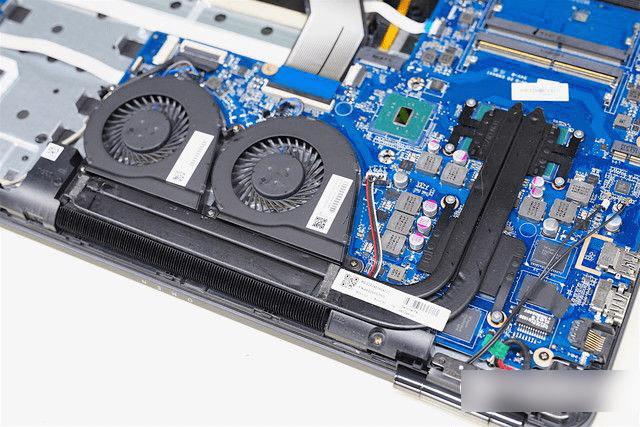

两颗给力的散热风扇

精灵II笔记本拆机图解的内容介绍

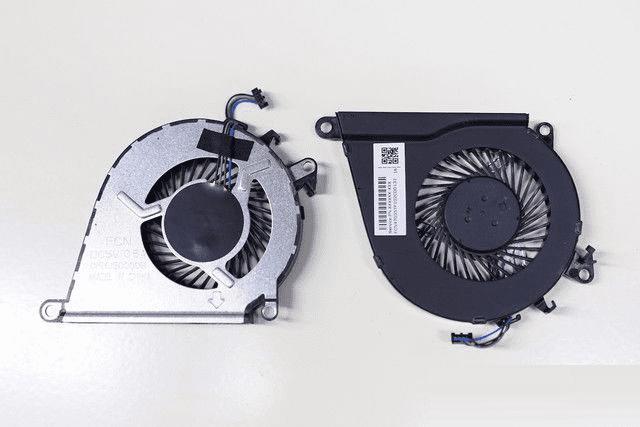

风扇大小完全一样
