word软件如何画流程图？(2)

第二种流程图制作

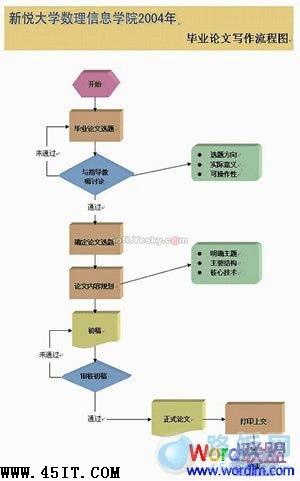

三维流程图制作，此种流程图看起来比较精美华丽，制作起来也比上面那中要复杂得多。


步骤一： 页面和段落的设置

为了流程图有较大的绘制空间，我们先来设置一下页面。

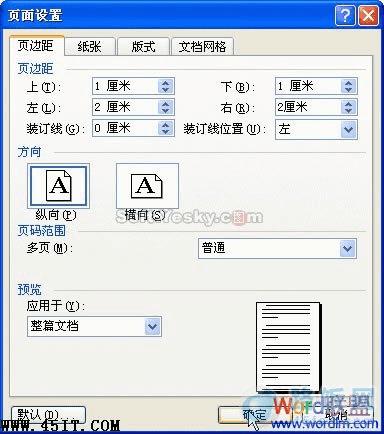

1、启动Word，打开一个空白文档，并切换到页面视图。选择菜单“文件→页面设置”命令，打开“页面设置”对话框，在“页边距”选项卡中，设置上下边距为“1厘米”，左右边距为“2厘米”，完成后单击“确定”按钮；

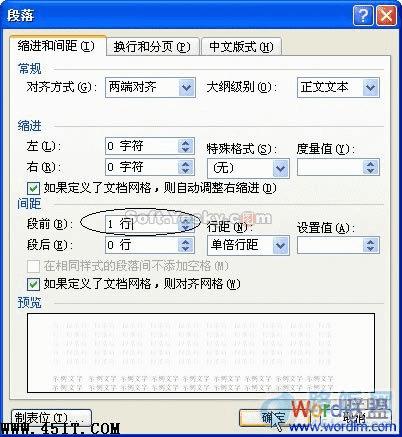

2、由于后面要在自选图形中输入文字，为了让输入的文字在垂直方向上看起来居中，这里顺便设置一下段前距。选择菜单“格式→段落”命令，打开“段落”对话框，在“缩进和间距”选项卡中设置段前间距为“1行”，完成后单击“确定”；


步骤二：制作流程图的标题

基本工作环境设置好之后就开始制作流程图的标题。大家看到的最终效果中的标题是放在一个矩形自选图形中的，下面开始制作。

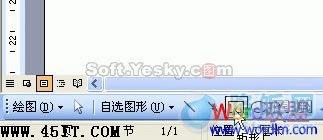

1、在窗口Word窗口底部的自选图形工具栏中选择“矩形”按钮；


2、这时可以在页面中看到“在此创建图形”的画布，接着拖动鼠标，在该画布中绘制矩形，让矩形的宽度与画布相同，高度可参照最终效果图，约3厘米；

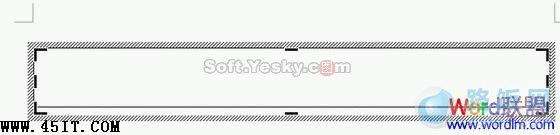

3、画好后调整画布的高度，使之与矩形的高度相同(图 5)；

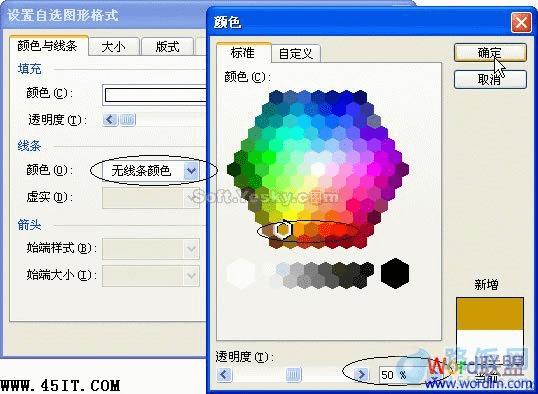

4、接下来选中插入的矩形，单击鼠右键，在弹出的菜单中选择“设置自选图形格式”命令，打开“设置自选图形格式”对话框，在“颜色与线条”选项卡中，先设置线条颜色为“无线条颜色”，接着单击“填充”区“颜色”下拉箭头，选择“其它颜色”命令，打开“颜色”对话框，参照下图设置填充颜色，完成后依次单击两次“确定”；


5、接下来在矩形框中插入艺术字标题。选中矩形框，单击鼠标右键，在弹出的菜单中选择“添加文字”命令，这时可以看到光标在矩形框内闪动，表示等待添加文字；

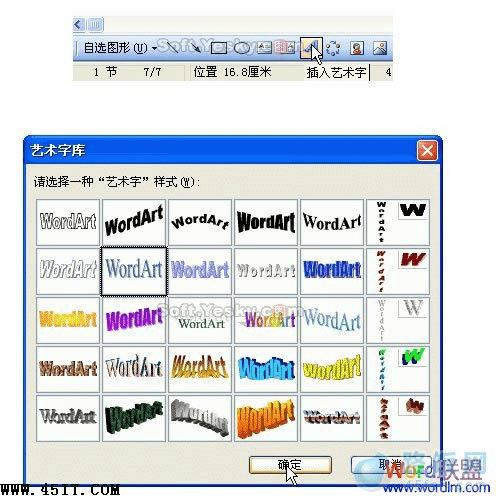

6、选择底部“绘图”工具栏上的“插入艺术字”按钮(图 7)，打开“艺术字库”对话框。选择第二行第二种艺术字，单击“确定”；


7、在打开的“编辑‘艺术字’文字”对话框中，按下图输入文字和设置字体格式(图 9),完成后单击“确定”，返回Word编辑窗口，艺术字被加入到矩形框中；

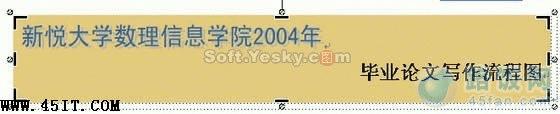

8、接下来回车换行，输入“毕业论文写作流程图”文字，并将其字体设置为“宋体”、“小二”、“加粗”，对齐方式为“右对齐”，到这里为止标题就制作完成了；
