word软件如何画流程图？

流程图可以给我们清楚的展现出一些复杂的数据，让我们分析或观看起来更加清楚明了。一般在企业、公司、医疗、教学、生产线上等都会派上非常大的作用，一个工场的生产流程，一个公司的运营模式都只需要用一张流程图就可以简单的概括出来，所以制作流程图是办公人员必备的武器之一。如果你现在还不会画流程图，那也没关系，下面www.45it.com就来手把手的教大家用Word制作两种不同的流程图，步骤比较多，希望大家认真阅读！

第一种流程图制作

此流程图是最基本的流程图，也是我们平常用到最多的一种。（如下图）

制作步骤开始：

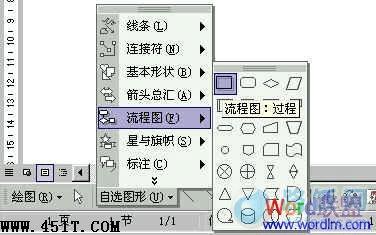

1、单击“绘图”工具栏上的“自选图形”，然后选择“流程图”，这里就可以看到众多制作流程图时所用到的形状了，大家可以选择自己喜欢的的形状；

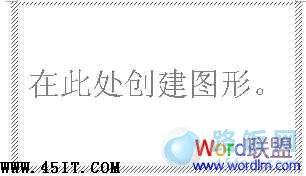

2、单击要绘制流程图的位置，此时会出现个虚框；（如下图）

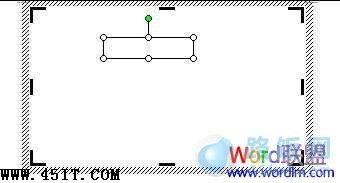

3、在绘图画布上插入你选择的图形，然后插入，（如下图）；

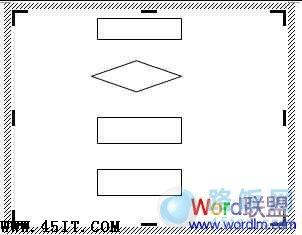

4、此时，我们再重复上述步骤，插入多种不同的图形，（如下图，我已经插入了很多种不同的图形）；

5、接下来，要做什么呢？既然是流程图，自然是要建立各种图形之间的连接了。这里我们使用Word提供的一个非常好用的自选图形——连接符来建立连接。 什么是连接符？你希望使用线条来连接形状并保持它们之间的连接吗？这就是连接符的作用。连接符看起来像线条，但是它将始终与其附加到的形状相连。也就是说，无论你怎样拖动各种形状，只要它们是以连接符相连的，就会始终连在一起；

在Word提供了三种线型的连接符用于连接对象：直线、肘形线（带角度）和曲线；

选择连接符自选图形后，将鼠标指针移动到对象上时，会在其上显示蓝色连接符位置，这些点表示可以附加连接符线的位置；

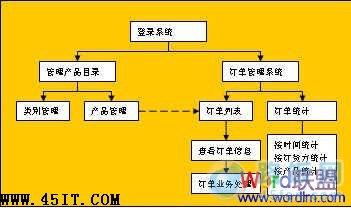

6、我们首先用带箭头的肘形线连接符和直线连接符将图形连接到一起，如图；

7、这时发现你需要将最下面的矩形向下挪动一点，因此你拖动了这个矩形。发现了吗？连接符在随着矩形的拖动而有了变化。是的，它始终没有离开矩形；

8、当然，你也可能发现有一条连接符连接错了地方，需要调整一下。该怎么做呢？你需要先解除连接符的锁定。具体操作方法是：
（1）移动连接符的任一端点（对，就是那个红色的端点），则该端点将解除锁定或从对象中分离；

（2）然后可以将其锁定到同一对象上的其他连接位置；

9、接下来，我们需要在图形中添加文字。用鼠标右键单击形状，单击“添加文字”并开始键入。可以使用文档的排版工具对文字进行居中、字体、颜色等属性修改；

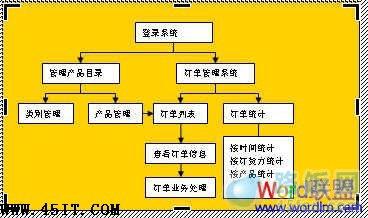

需要注意的是，在Word中不能向线段或连接符上添加文字，但可以使用文本框可在这些绘图对象附近或上方放置文字。下图为流程图的范例。其中的画布颜色、线条的颜色都可以通过绘图工具栏修改；

10、如上面的步骤，我们已经很快的画好了一个流程图。但是，您可能会希望调整一下整个流程图的位置，该如何操作呢？

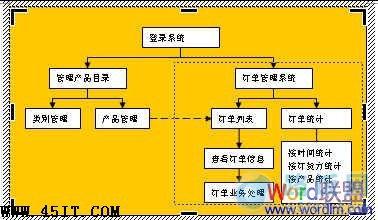

首先用鼠标选取需要移动的图形组。如图所示的虚框部分，就是鼠标选取的区域；

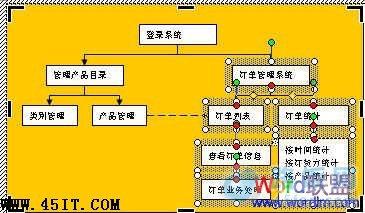

11、注意到了吗？被选取的图形的所有节点都很清楚地显示了出来；

12、此时，您可以用鼠标移动这个区域。就可以轻松的将整个需要移动的图形组一次性的移动了。需要注意的是，必须确定鼠标为四向箭头时才能拖动；

好了，到这里Word制作基本的流程图就讲完了，接下来再来演示下制作三维流程图的方法；
