荣耀V9 play内部做工的性能分析(4)

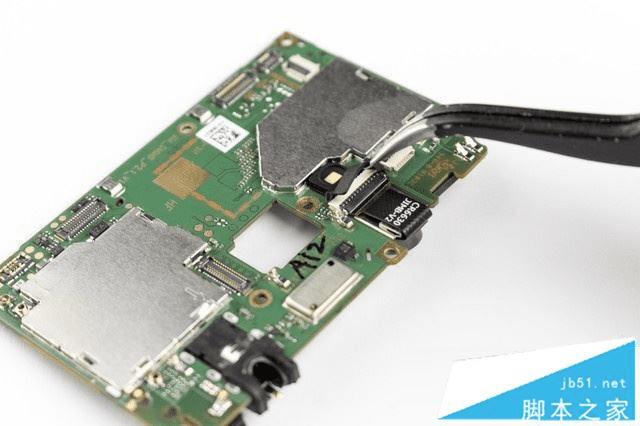

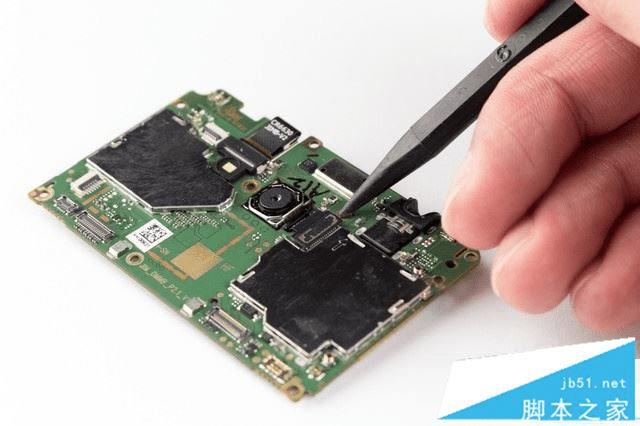

接下来卸去主摄像头连接器盖板

荣耀V9 play内部做工的性能分析

分离主摄像头连接器

荣耀V9 play内部做工的性能分析

前置摄像头的连接器背覆盖在闪光灯防漏光橡胶下面,同样采用的是插槽连接器。

荣耀V9 play内部做工的性能分析

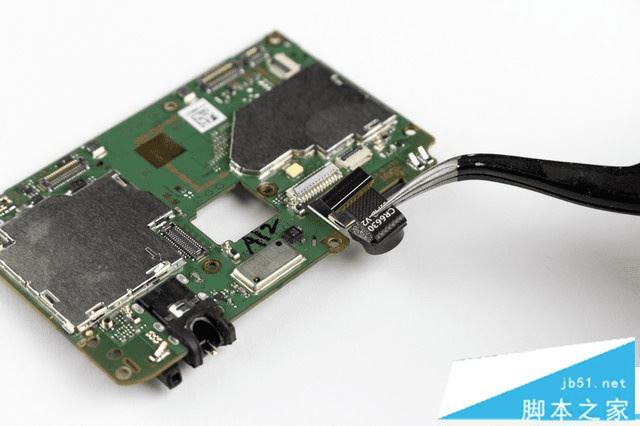

分离前置摄像头

荣耀V9 play内部做工的性能分析

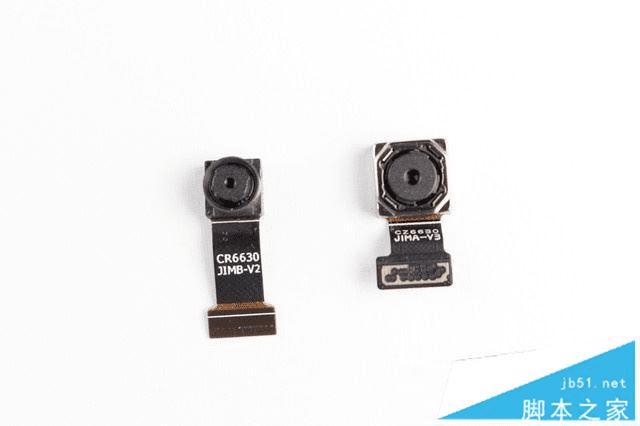

该机摄像头采用1300W后置,1.12微米像素面积支持PDAF对焦;前置摄像头800W像素。

荣耀V9 play内部做工的性能分析

背部显示两枚摄像头的封装厂来自SunWin

荣耀V9 play内部做工的性能分析

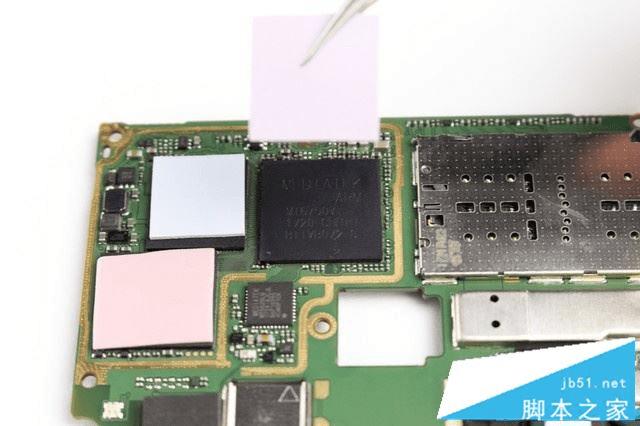

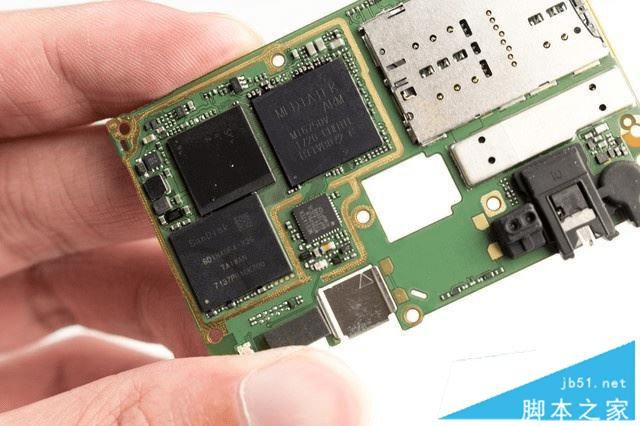

主板背部的第一个石墨散热贴掀开后便看到了该机的处理器联发科MT6750,采用8核A83架构,mali T860显示核心

荣耀V9 play内部做工的性能分析

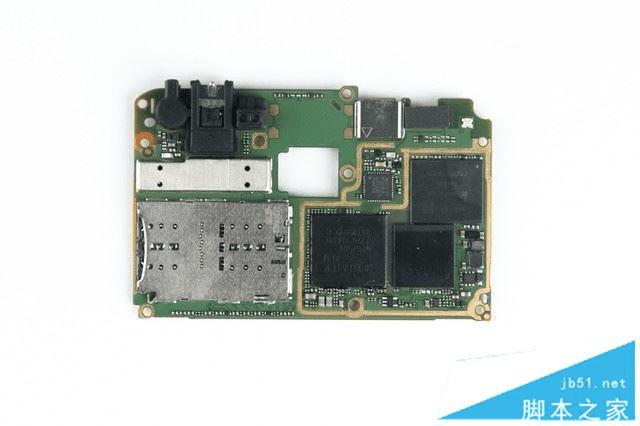

将剩下两块散热硅胶分离,分别看到闪迪的32GB 闪存以及海力士的4GB内存芯片

荣耀V9 play内部做工的性能分析

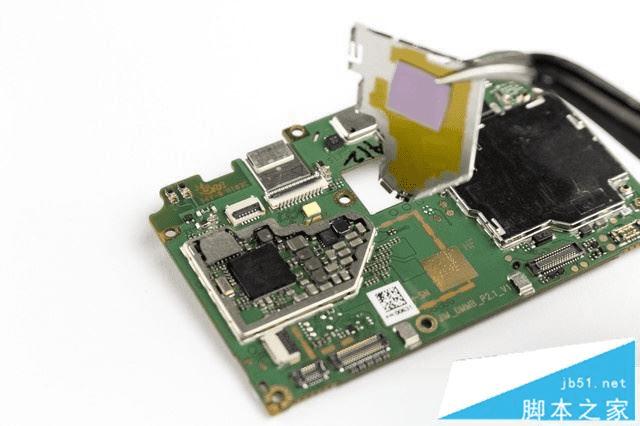

掀开主板正面的屏蔽罩,在电源管理芯片对应位置竟也看到了导热硅胶。

荣耀V9 play内部做工的性能分析

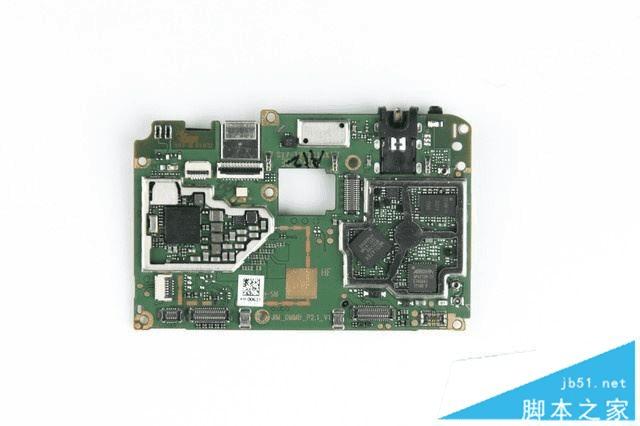

整体来看荣耀V9play主板的利用率较高,如果和同价位的机型比较的话表现则十分出色了。

荣耀V9 play内部做工的性能分析

不过也能看出一些节省成本的痕迹。

荣耀V9 play内部做工的性能分析

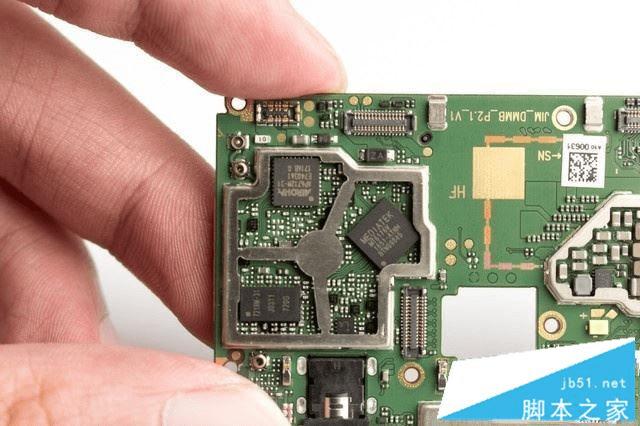

射频芯片特写

荣耀V9 play内部做工的性能分析

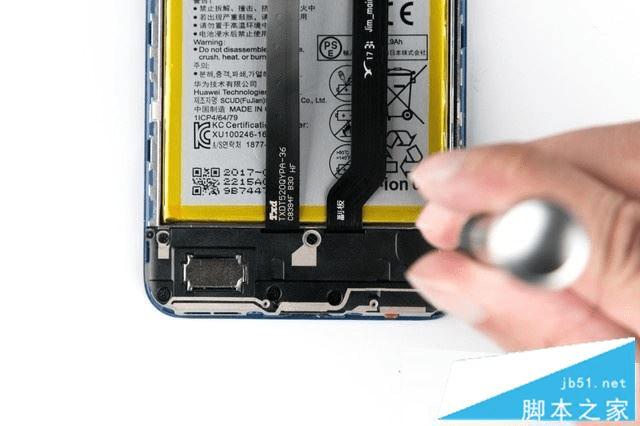

接下来分离底部螺丝

荣耀V9 play内部做工的性能分析

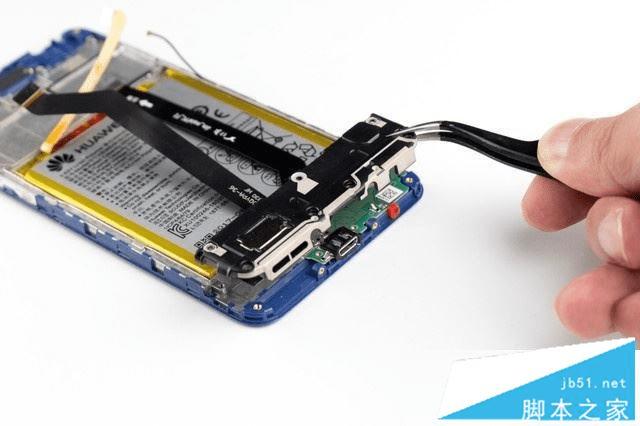

随后取下扬声器模块

荣耀V9 play内部做工的性能分析

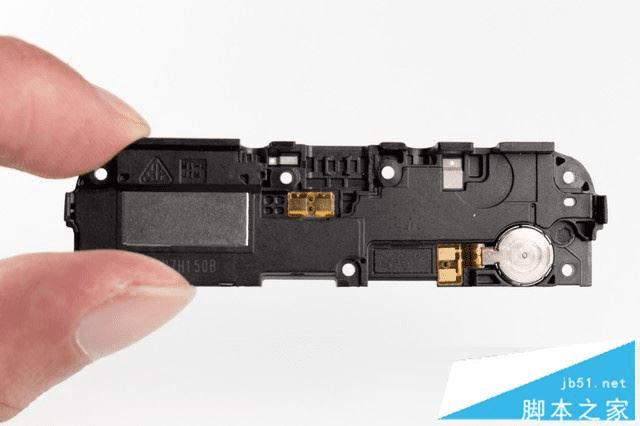

在扬声器背部还设计有震动模块,采用触点与副板连接

荣耀V9 play内部做工的性能分析

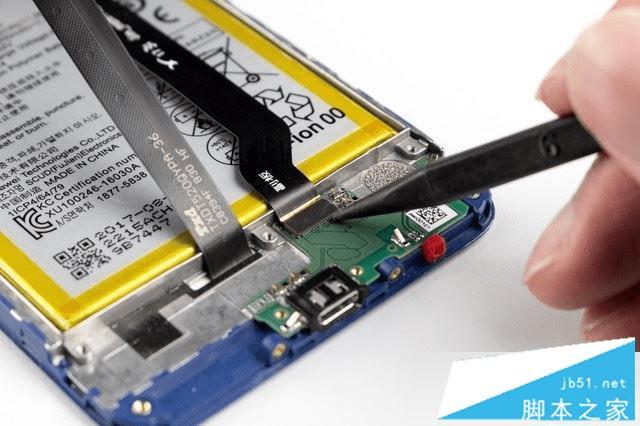

接下来卸去副板上的主板排线连接器以及同轴线

荣耀V9 play内部做工的性能分析

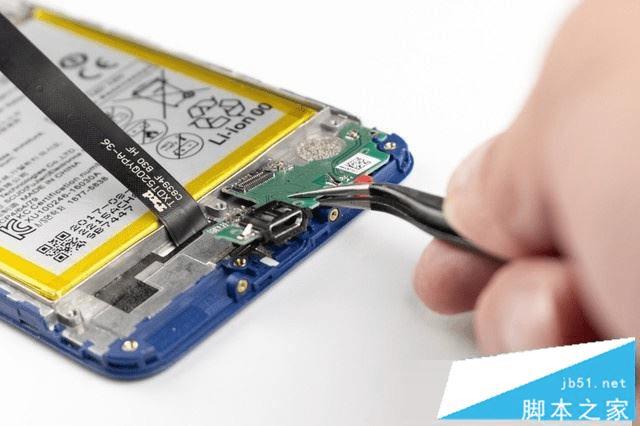

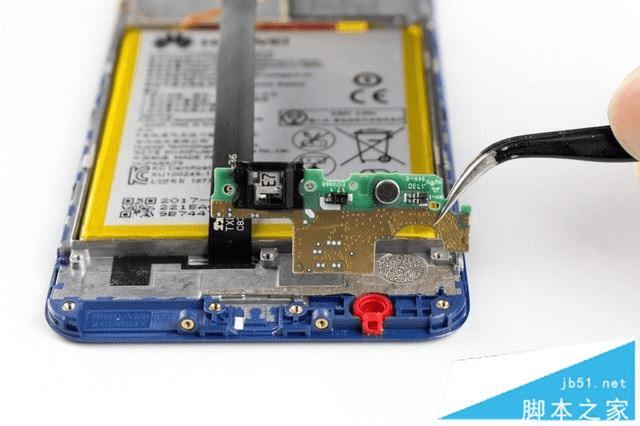

随后一点点撬开副板,底部双面胶粘连。

荣耀V9 play内部做工的性能分析

成功卸去副板,可以看出数据接口集成于此,还有麦克风

荣耀V9 play内部做工的性能分析

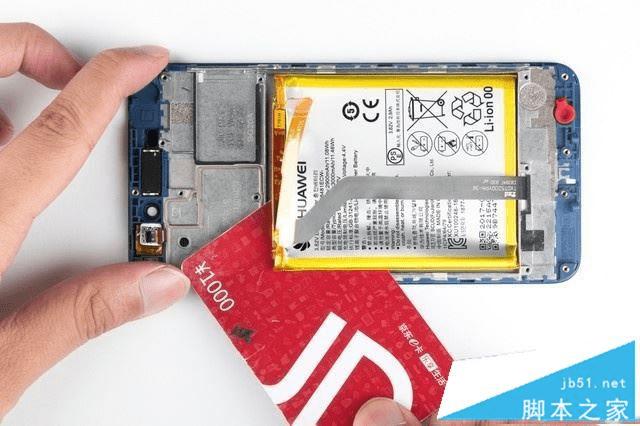

当底部的元件拆解差不多了,接下来就到了最困难的环节,拆卸电池。由于电池背部采用大量双面胶,所以很难分离,必须小心,以免悲剧。

荣耀V9 play内部做工的性能分析

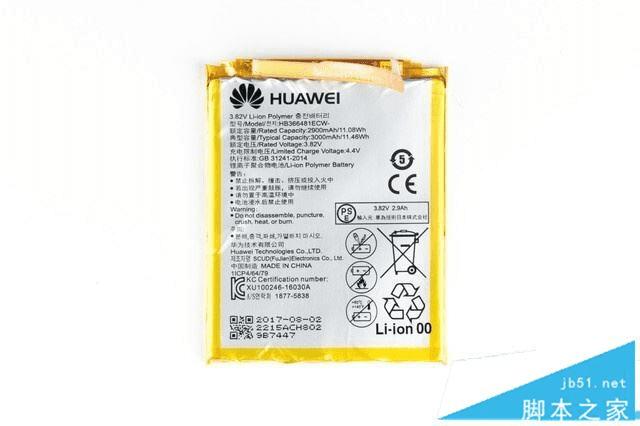

该机电池额定容量2900mAh,11.08Wh

荣耀V9 play内部做工的性能分析

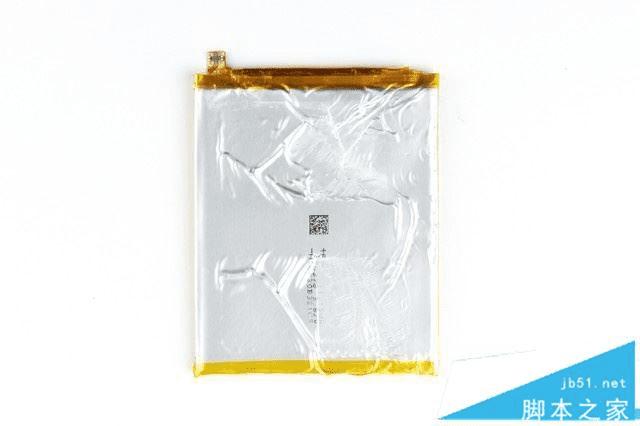

从背部信息看出制造商来自大厂ATL。

荣耀V9 play内部做工的性能分析

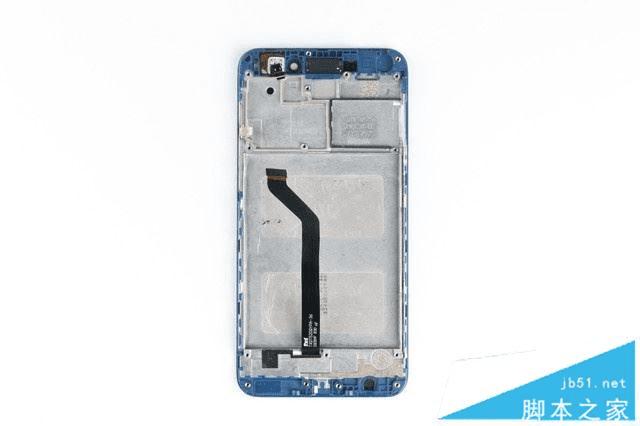

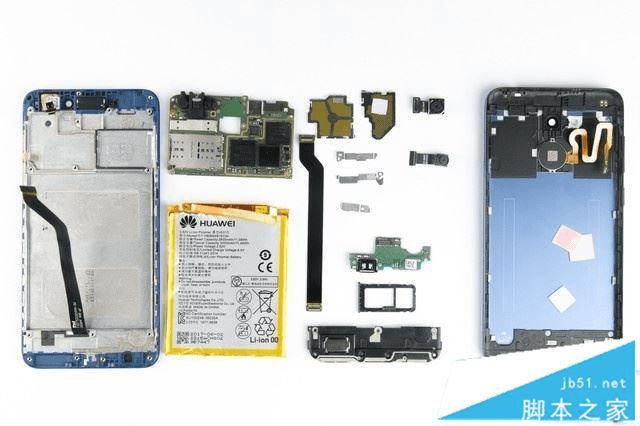

至此机身上的元件遍拆解干净了。

荣耀V9 play内部做工的性能分析

总共卸出18颗螺丝

荣耀V9 play内部做工的性能分析

拆解总结:通过拆解我们看出荣耀V9play拥有不错的密封性,芯片的屏蔽,散热设计,连接器的固定以及主板元件密度做的都很到位,大厂的电池也让人放心,但是它也能看到不少节约成本的痕迹,例如边角没有做加厚,按键以及部分连接器采用低成本元件,但总的来说,这款机器的做工在同价位机型中已经算出类拔萃了。如果您考虑购买这款机器,只要价格合适,接受配置,那就可以下手,更多内容请继续关注路饭。
