荣耀V9 play内部做工的性能分析(2)

该机基本信息就先介绍到这里,开始我们的拆解工作。首先关机取SIM卡槽,该机采用了与或卡槽。

荣耀V9 play内部做工的性能分析

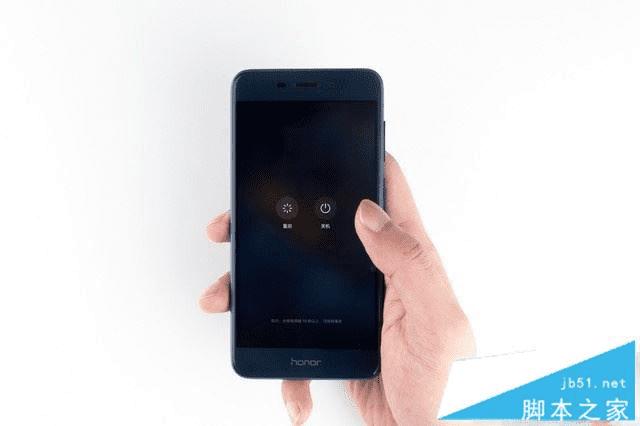

关机

荣耀V9 play内部做工的性能分析

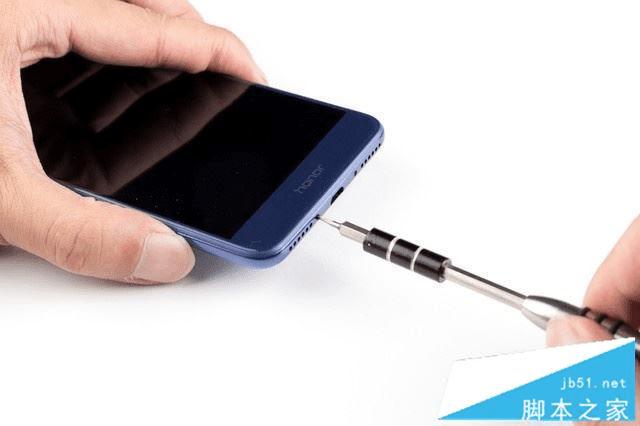

先用六角梅花螺丝刀卸去机身底部的两颗螺丝。

荣耀V9 play内部做工的性能分析

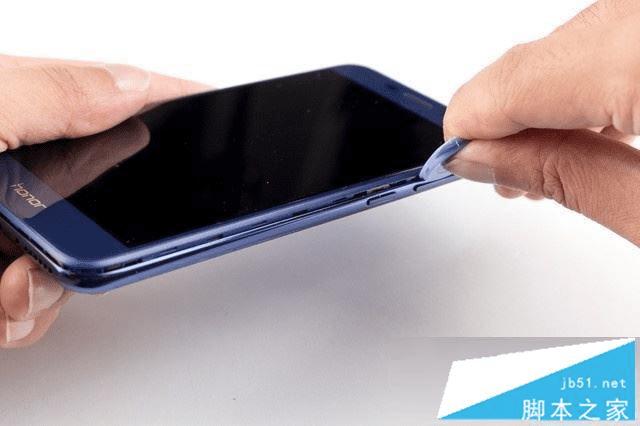

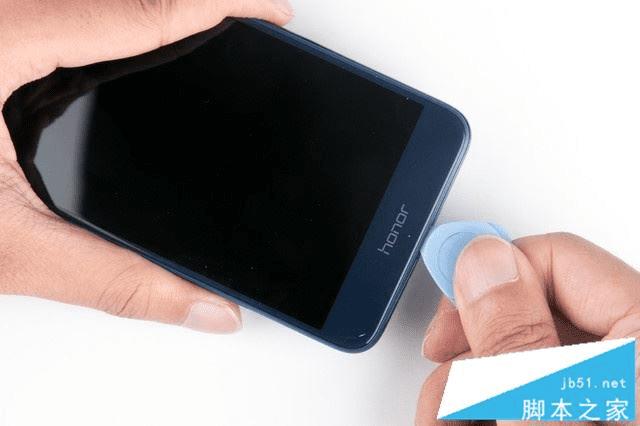

随后利用不易损伤外观的塑料翘片从机身底部翘起背壳

荣耀V9 play内部做工的性能分析

向边缘扩大缝隙分离卡扣

荣耀V9 play内部做工的性能分析

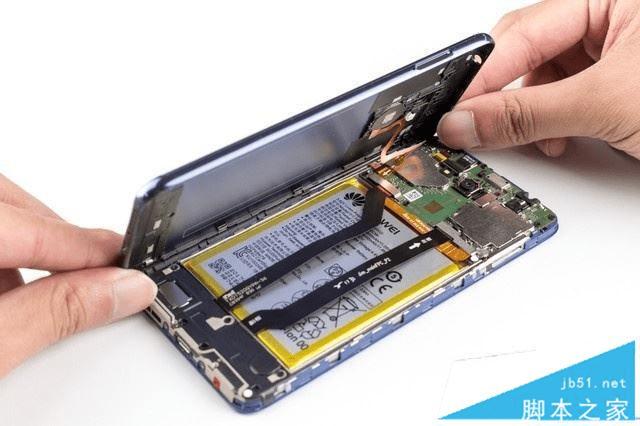

随后便可以将背壳掀开,但要小心指纹排线还连接着背壳,容易扯断。

荣耀V9 play内部做工的性能分析

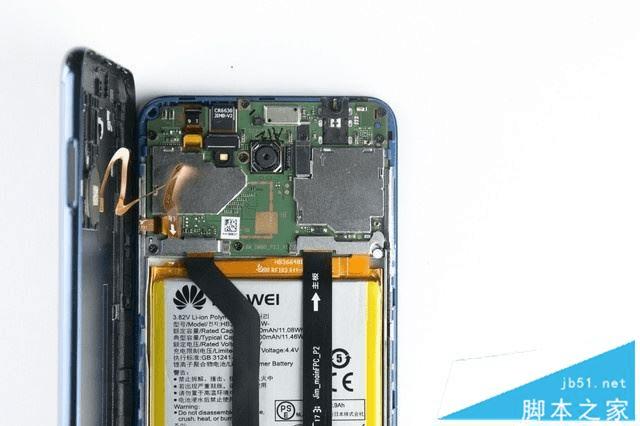

掀开背壳后可以看刀机身内部,连接器保护的不错,没看到裸露的连接器,包括同轴线

荣耀V9 play内部做工的性能分析

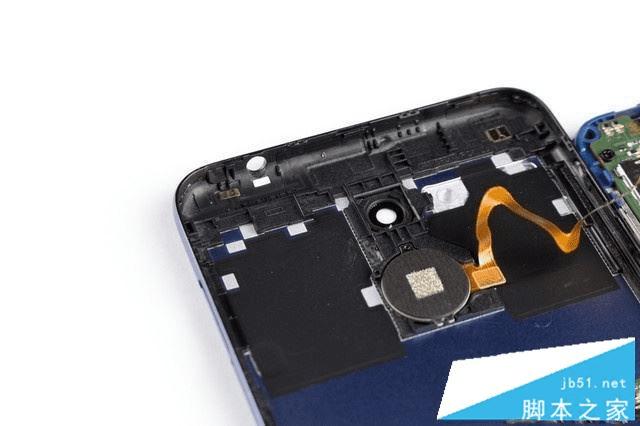

再来看看背壳,指纹识别模块两边贴着石墨散热贴辅助散热。

荣耀V9 play内部做工的性能分析

我们首先需要做的是断开电源,并断开指纹识别连接器从而分离背壳

荣耀V9 play内部做工的性能分析

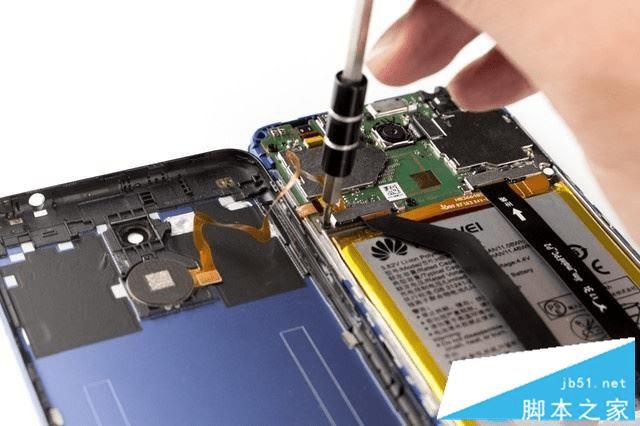

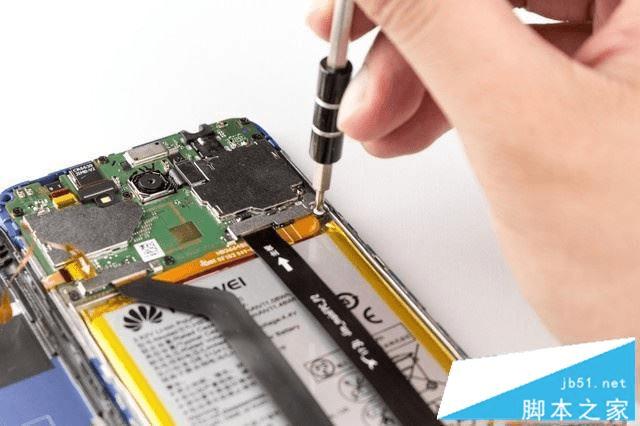

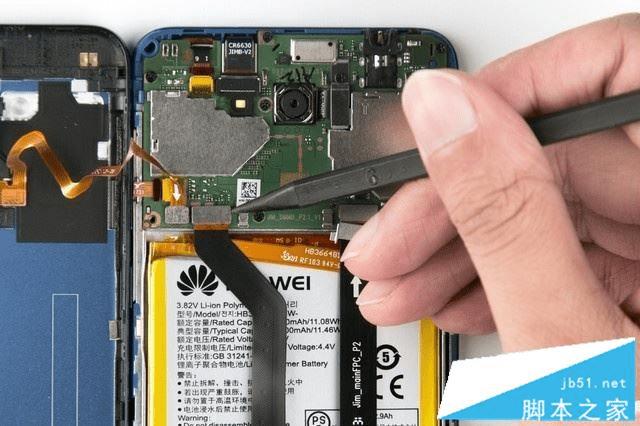

所以卸去主板底部连接器保护盖板的螺丝。

荣耀V9 play内部做工的性能分析

卸去螺丝后盖板纹丝不动

荣耀V9 play内部做工的性能分析

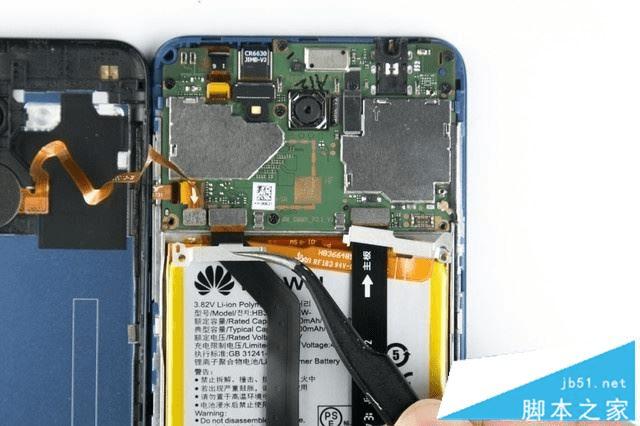

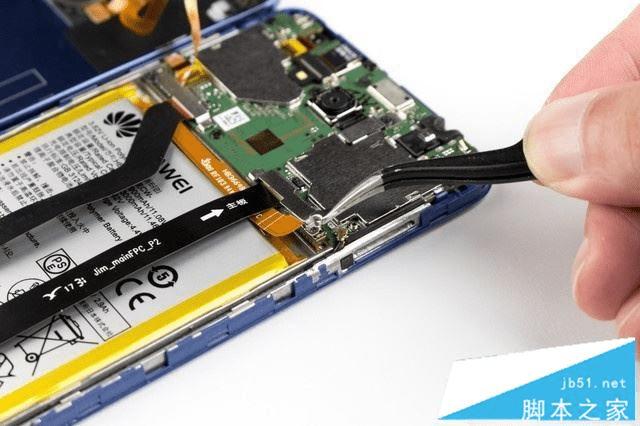

用镊子提起盖板,下面的电源排线一同断开,看来连接器是粘在盖板上的。

荣耀V9 play内部做工的性能分析

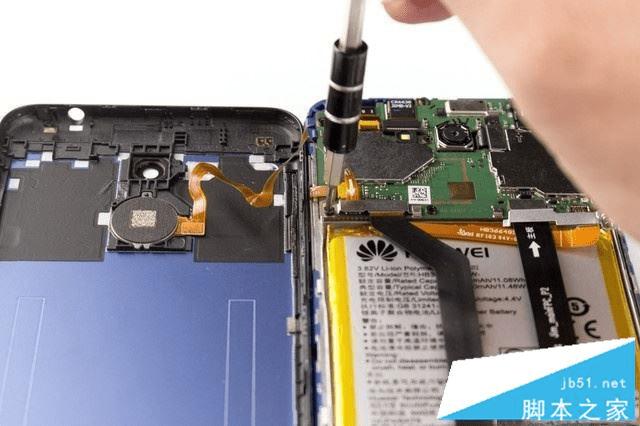

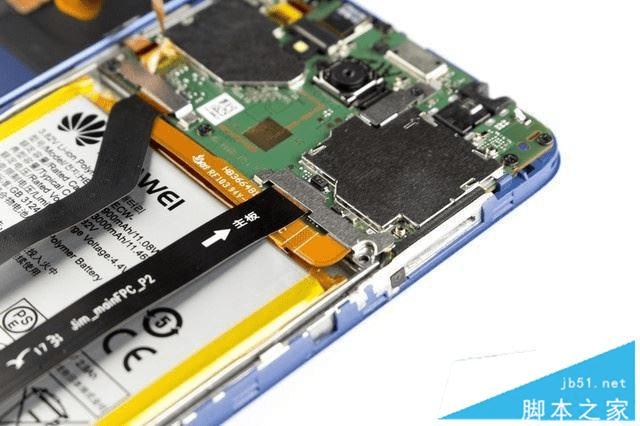

分离电源连接器之后,接下来开始分离指纹识别排线,同样先卸去盖板螺丝。

荣耀V9 play内部做工的性能分析

分离盖板,底部有指纹排线连接器以及屏幕显示排线。

荣耀V9 play内部做工的性能分析

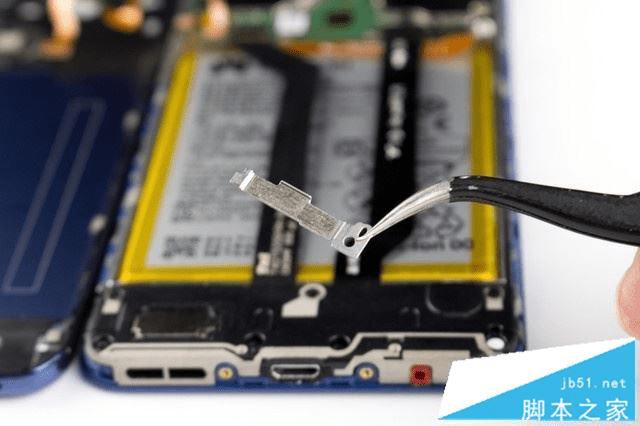

在盖板的背部发现了固定连接器的双面胶,看来设计者蛮考虑细节的。

荣耀V9 play内部做工的性能分析
