然而在前置摄像头左边的这条排线给了我们线索,它连接着机身前部,想要看到它究竟连接着什么则需要将屏幕分离。我们只好继续拆解下一环节。

夏普S2内部做工性能分析

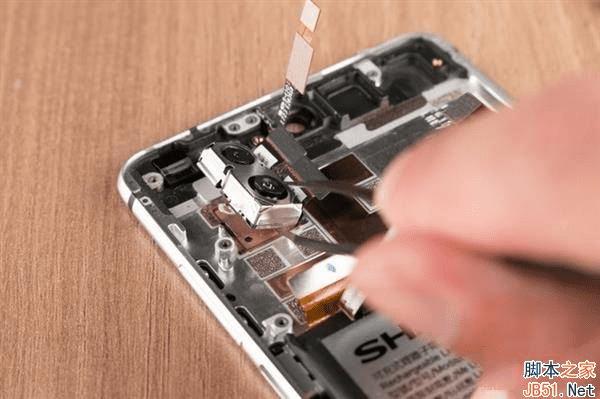

接下来卸去后置双摄

夏普S2内部做工性能分析

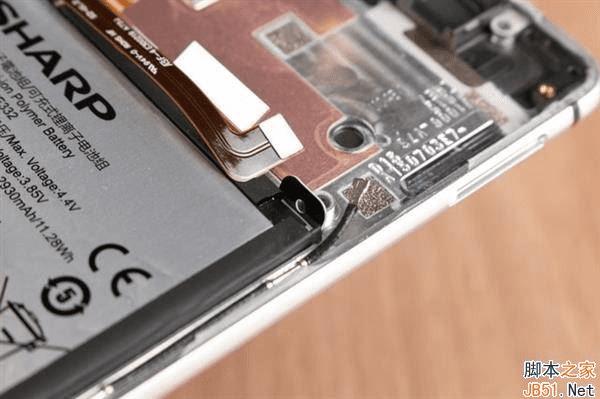

电池顶部设计有拉手

夏普S2内部做工性能分析

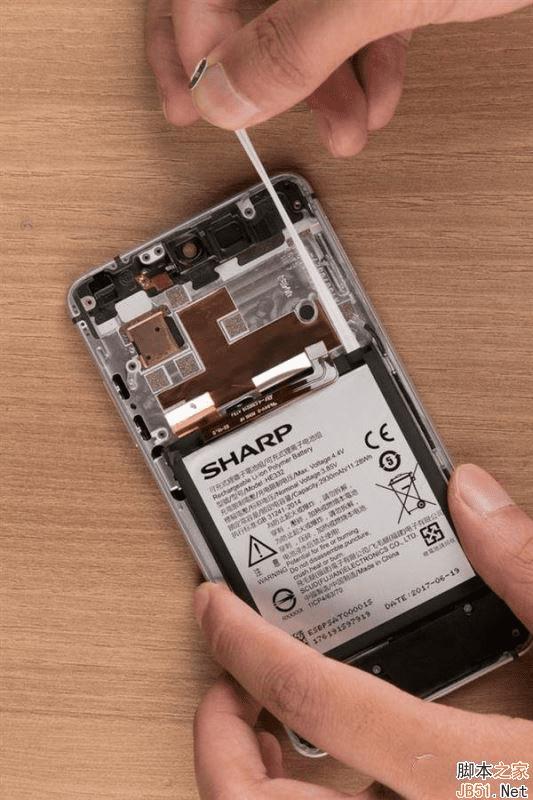

顶部的元件拆解完毕以后,接下来开始拆解中间的电池,由于在电池顶部看见两个拉手,所以断定该电池是采用拉胶进行固定,想要更换电池较为容易。

夏普S2内部做工性能分析

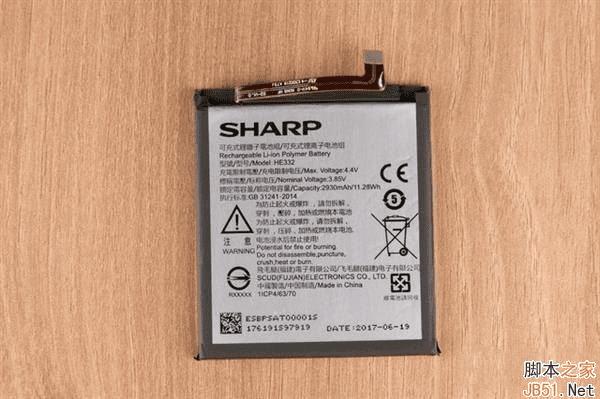

卸去两条拉胶之后,电池遍没有固定,很轻松便可以卸去。电池参数为2930mAh(典型值3020mAh),11.28Wh,来自飞毛腿。

夏普S2内部做工性能分析

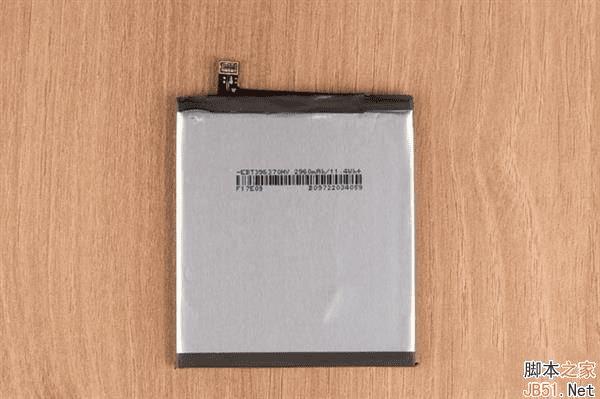

电池背部特写

夏普S2内部做工性能分析

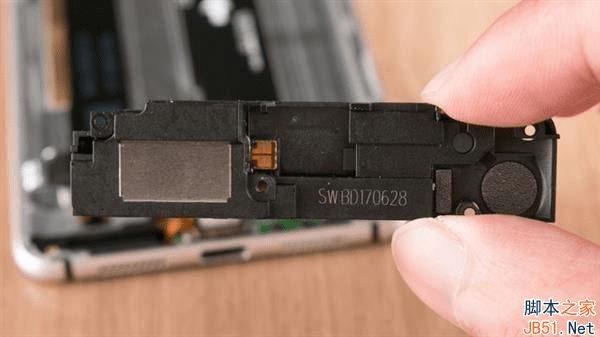

分离完电池之后,我们开始卸去底部扬声器模块的固定螺丝,并成功取下扬声器

夏普S2内部做工性能分析

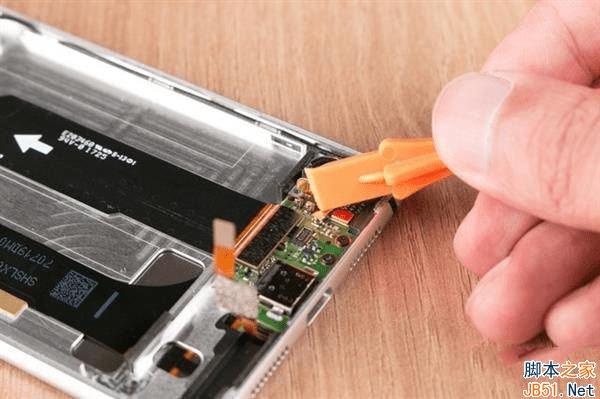

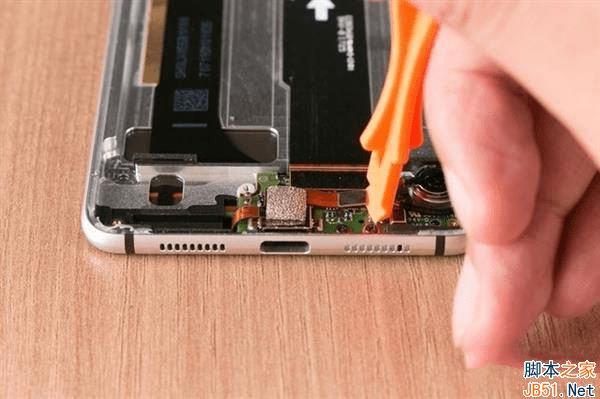

在扬声器的下面则是该机的底部PCB板,我们首先断开表面的Home键连接器。

夏普S2内部做工性能分析

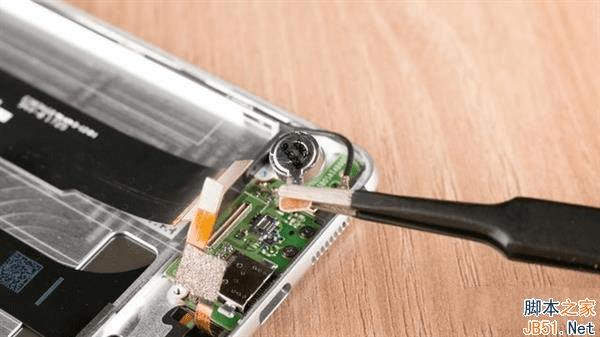

随后发现震动模块是通过触点与底部PCB相连的

夏普S2内部做工性能分析

随后,便将震动模块取出

夏普S2内部做工性能分析

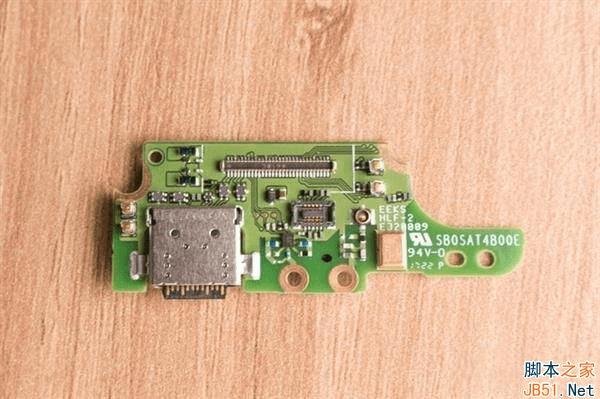

分离出来的底部PCB可以看出type C接口集成在底部PCB上

夏普S2内部做工性能分析

拆到这里,内部已经没什么可拆的了。似乎拆解该结束了。但相信大家都还想见识一下异形全面屏究竟长什么样?对吗?况且光线距离传感器在哪目前也还是个悬念。

夏普S2内部做工性能分析

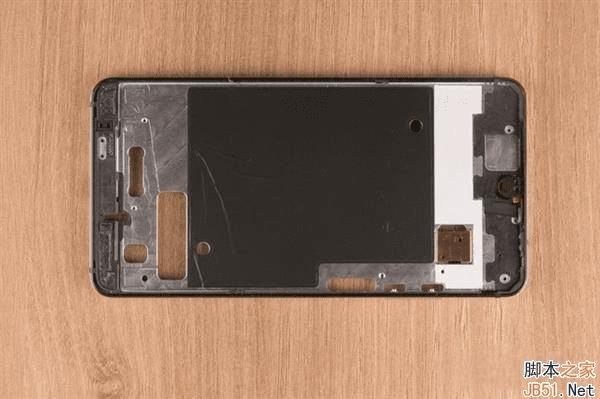

那么,让我们继续拆解,接下来,我通过热风枪加热屏幕,然后用拆背壳同样的方法将屏幕模组卸去,此时可以看到机身的屏幕对应位置贴有大面积石墨散热贴。那么光线距离传感器在哪呢?

夏普S2内部做工性能分析

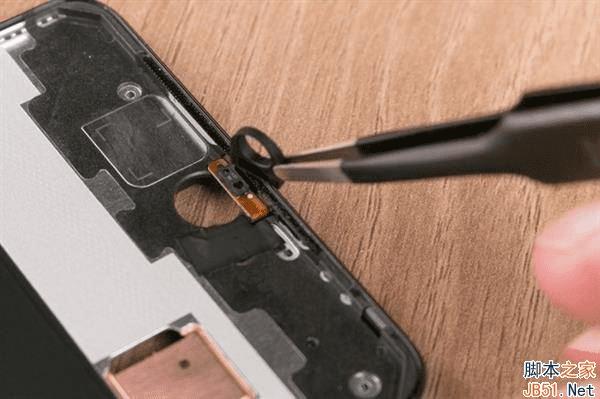

原来在机身顶部黑色胶圈的下面呢,而这连着它的排线正是我们刚才提到的那条。

夏普S2内部做工性能分析

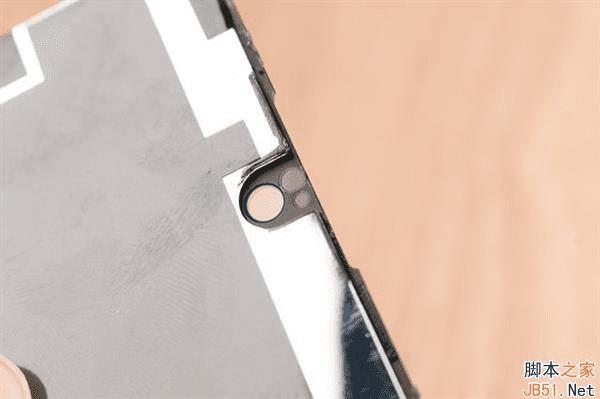

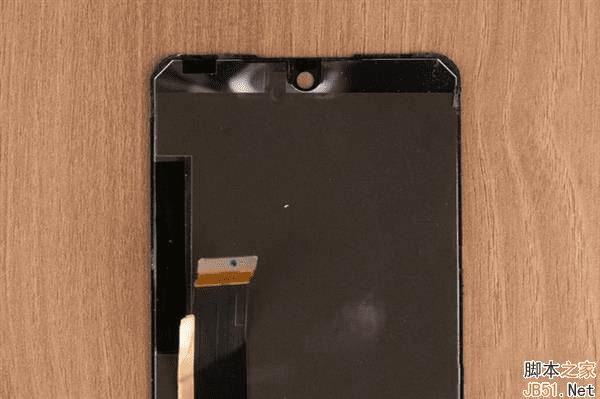

在屏幕的对应位置,我们也看到了光线距离传感器的开孔。并且我们发现屏幕真的是从中间挖出去一块,却并没有影响周边像素的显示,不得不佩服一下夏普的技术。

夏普S2内部做工性能分析

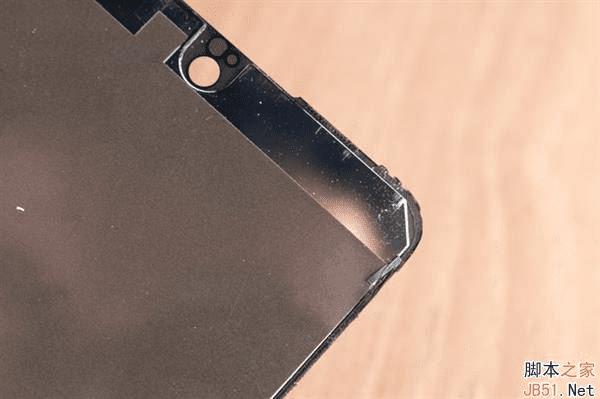

再来看看边角,也的确是生生将屏幕边角切出来一块。

夏普S2内部做工性能分析

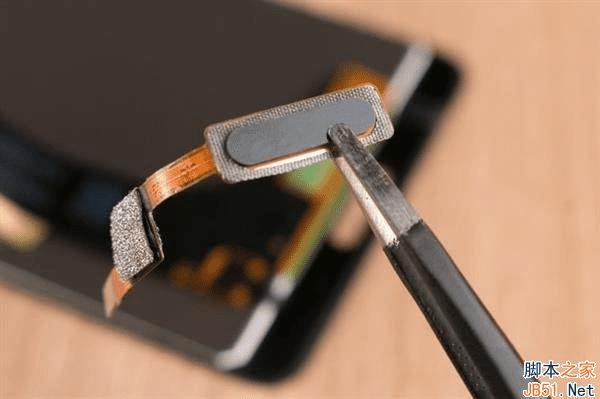

再来看看机身底部,我们将指纹Home键从屏幕模组上分离。

夏普S2内部做工性能分析

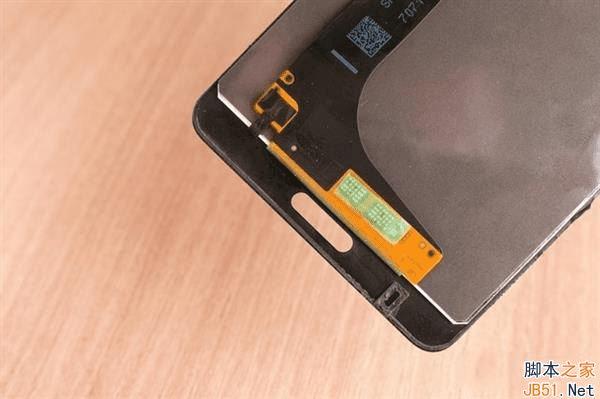

我们发现该机的屏幕模组并没有将驱动IC设计在排线上,这说明屏幕模组在设计阶段就需要与机身联合调试,一般的厂商是肯定做不到的。

夏普S2内部做工性能分析

夏普S2内部做工性能分析

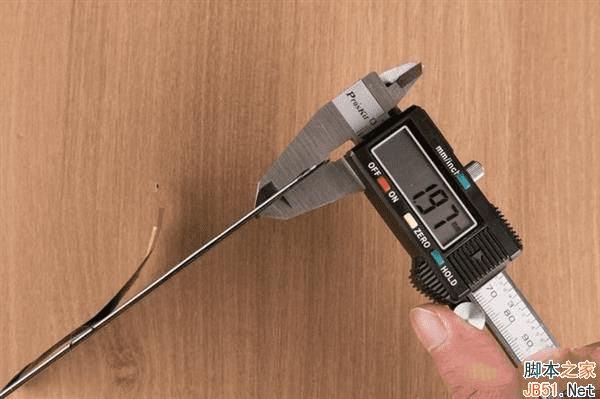

最后,我们还测量了该屏幕的厚度,仅有1.97mm,非常非常薄,要知道OLED屏幕模组也才1.6mm以上,液晶模组已经能够将厚度控制的和OLED屏幕相近的确是很出色的表现,这也让OLED屏幕轻薄的优势荡然无存。真心佩服液晶这几年在OLED阵营强烈的攻势下依然顽强抵抗,并取得的进步。

夏普S2内部做工性能分析

夏普S2内部做工性能分析

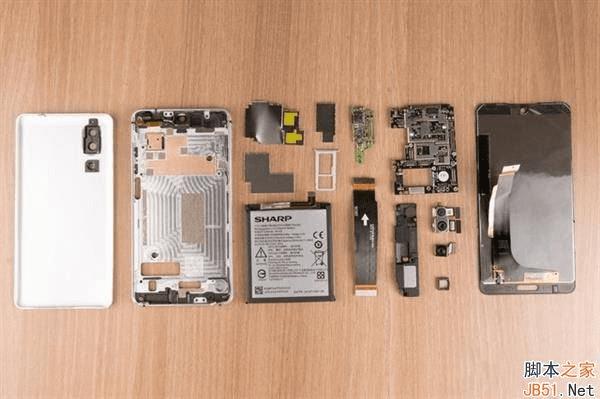

总的来说,夏普美人尖AQUOSS2在内部做工上面是上了心的,我们看到工程师巧妙的安排听筒,光线距离传感器以及前置摄像头的结构,令它们在有限的空间内能够充分的完成它们的使命,要知道这可是全面屏手机一直面临的最核心的设计问题之一,并且该机内部设计结构紧凑,连接器的固定足够牢靠,边角部位的加厚可以抵抗较强的冲击。如果说还有什么值得改进的地方,笔者认为如果芯片上增加散热硅脂来辅助散热,并且在开孔部位增强密封性设计将能令这款手机的内部做工上升一个新的台阶! 最后奉上全家福作为本文的收尾。
