本月初海信在北京怀柔发布了旗下主打拍照的新机——海信H10,该机主打自拍拥有2000万大像素前置镜头,随时随地都能拍出最美的你。除了强大的自拍外,海信H10还是一部高颜值的手机,2.5D弧面屏、弧形金属后壳以及丰富的配色等等这些都是该机的加分项。那么海信手机H10内部做工怎么样?下面小编就给大家带来海信H10拆机全过程图解,一起来看看吧!

海信手机H10内部做工分析

海信H10的自拍给力、颜值也很高,而这些方面都是用户比较容易看到的地方,那么一般用户看不到的地方又是怎样的呢?下面就来通过拆机来深入的看看海信H10的内部做工是怎么样的!

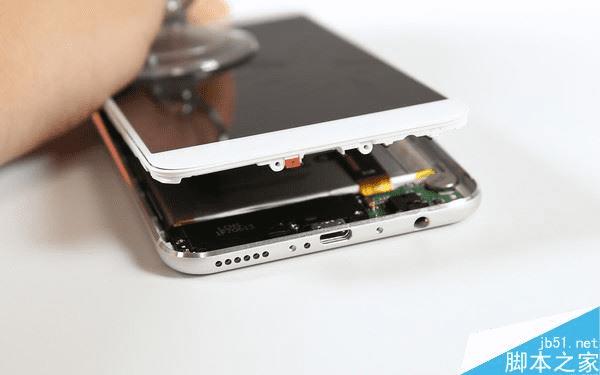

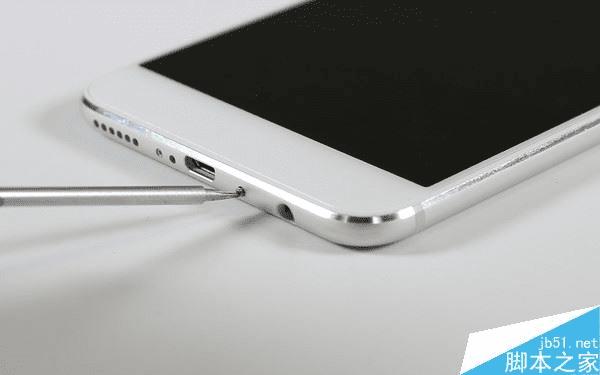

海信H10采用现在非常成熟的三段式全金属机身设计,在拆卸上也是比较简单的,只需拧掉机身底部的两颗固定螺丝,用吸盘吸气屏幕即可。不过也需要注意一些问题,不能用力过猛否则可能会损坏排线。

海信手机H10内部做工分析
海信H10拆机

海信手机H10内部做工分析
海信H10拆机

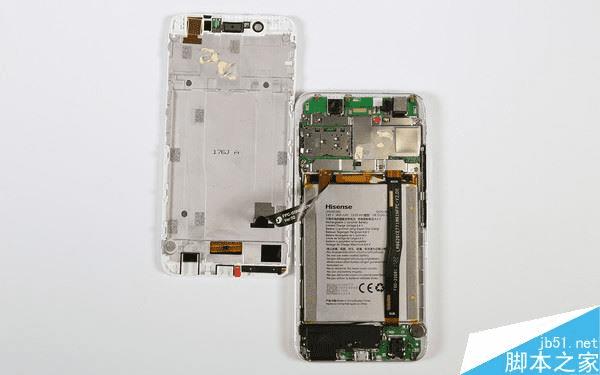

将屏幕与机身分离后,我们发现海信H10的绝大多数元器件都在后盖一侧,屏幕这边则没有什么元器件。屏幕与主板通过排线相连,连接处有金属片固定。

海信手机H10内部做工分析
海信H10拆机

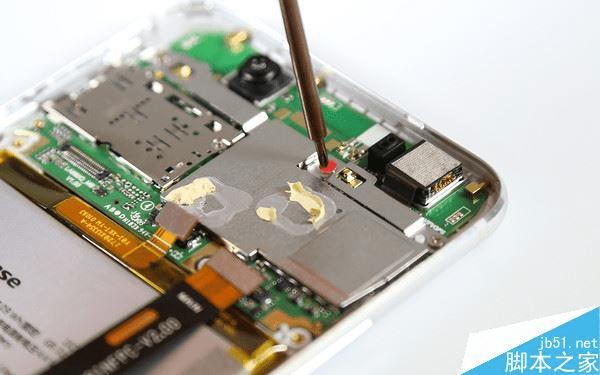

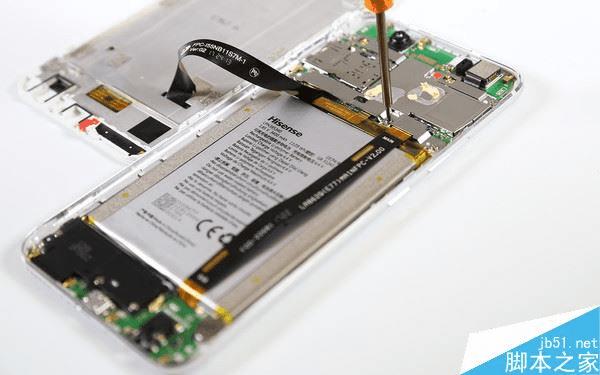

卸掉固定的金属片后就能很方便的将屏幕排线、电池排线卸掉,需要注意的是在拆卸时需要先拆电池排线,给主板断电后再断开其他排线,否则可能会出现损坏元器件的情况。

海信手机H10内部做工分析
海信H10拆机

海信手机H10内部做工分析
海信H10拆机

海信手机H10内部做工分析
海信H10拆机

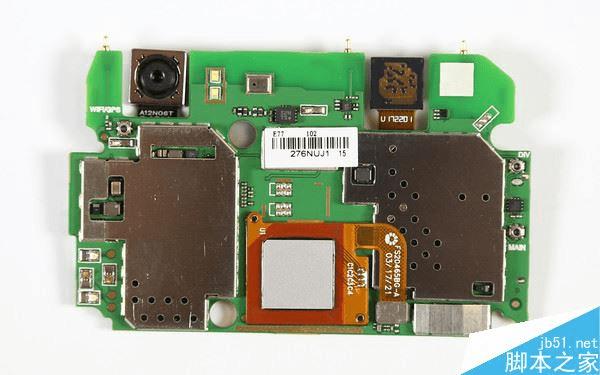

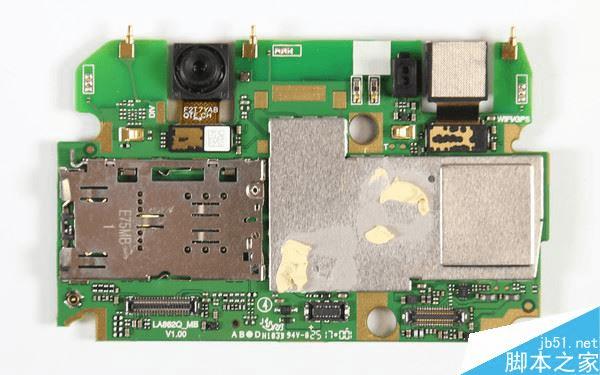

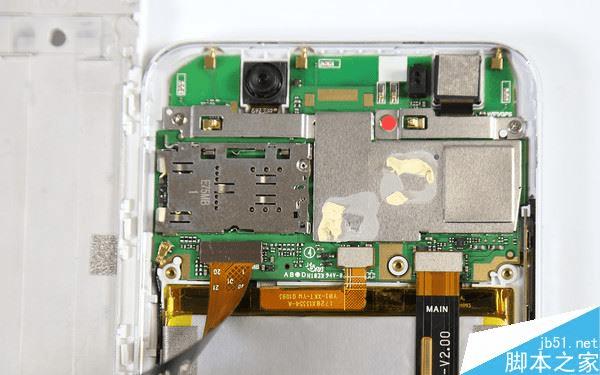

之后我们就能顺利的将主板取下来了,主板上除了前后镜头外没有什么可以在拆卸的元器件了,主板背面有指纹识别,指纹识别组件和主板通过排线连接,而指纹识别组件则被固定在主板上,不可拆卸。

海信手机H10内部做工分析
海信H10拆机

海信手机H10内部做工分析
海信H10拆机

海信手机H10内部做工分析

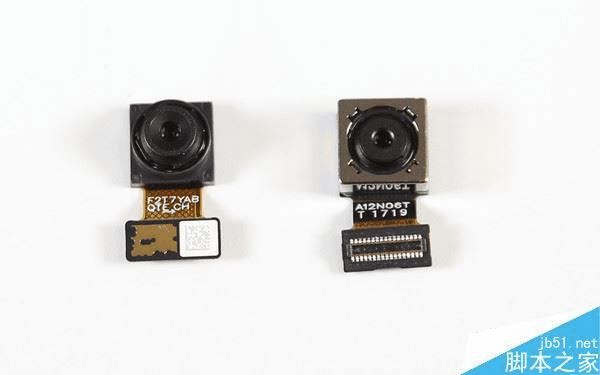

2000万像素前置镜头(左)1200万像素主镜头(右)

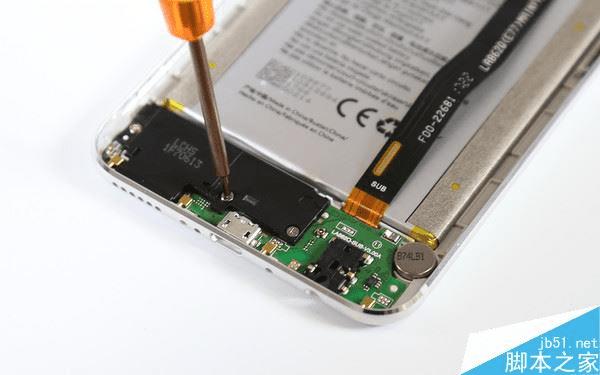

底部是小线路板,在拆小线路板前需要现将扬声器卸掉,这个拆卸过程还是比较简单的,拧掉螺丝后即可将小线路板取下。

海信手机H10内部做工分析
海信H10拆机

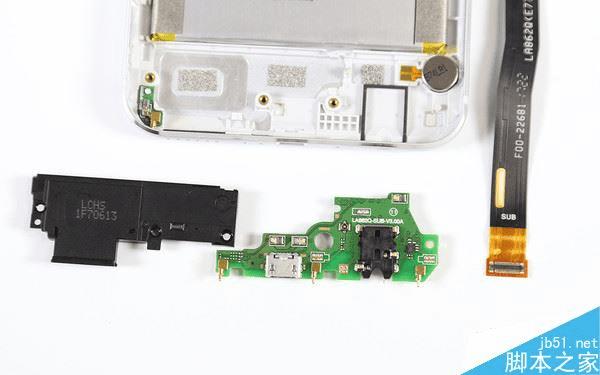

在小线路板上,没有什么元器件主要就是充电口和3.5mm耳机孔,以及天线的触点。

海信手机H10内部做工分析
海信H10拆机

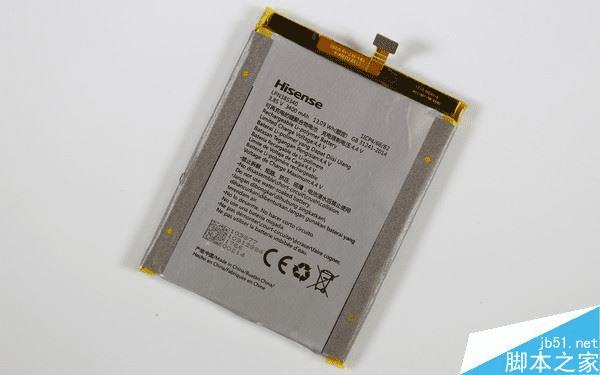

拆卸到这里基本上就算是拆完了,不过电池还在后盖上,用热风枪稍稍一加热就能将电池取下,还是比较容易的。海信H10的电池容量为3400mAh,整体上的续航还是十分给力的。

海信手机H10内部做工分析
海信H10拆机

海信手机H10内部做工分析
海信H10拆机

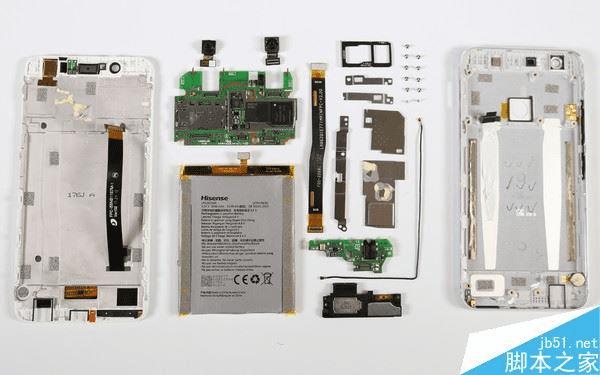

通过拆机我们能够看到,海信H10的内部结构并不是很复杂,这样的结构便于维修,能降低很多的维修成本。整体来看做工也是很不错的,在排线的连接处都有压片固定,芯片部分也都有屏蔽罩保护,总的来说海信H10的做工是比较扎实的。
