ug中想要创建一个手链，手链包括了绳子和珠子，模型在空间略有扭曲，该怎么创建呢？下面我们就来看看详细的教程。

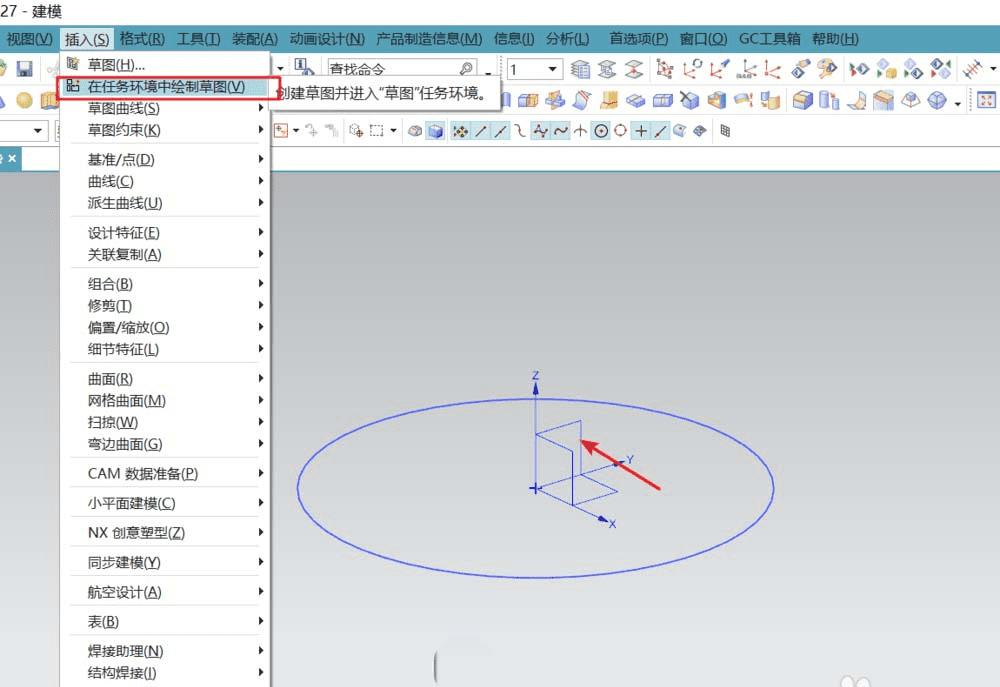

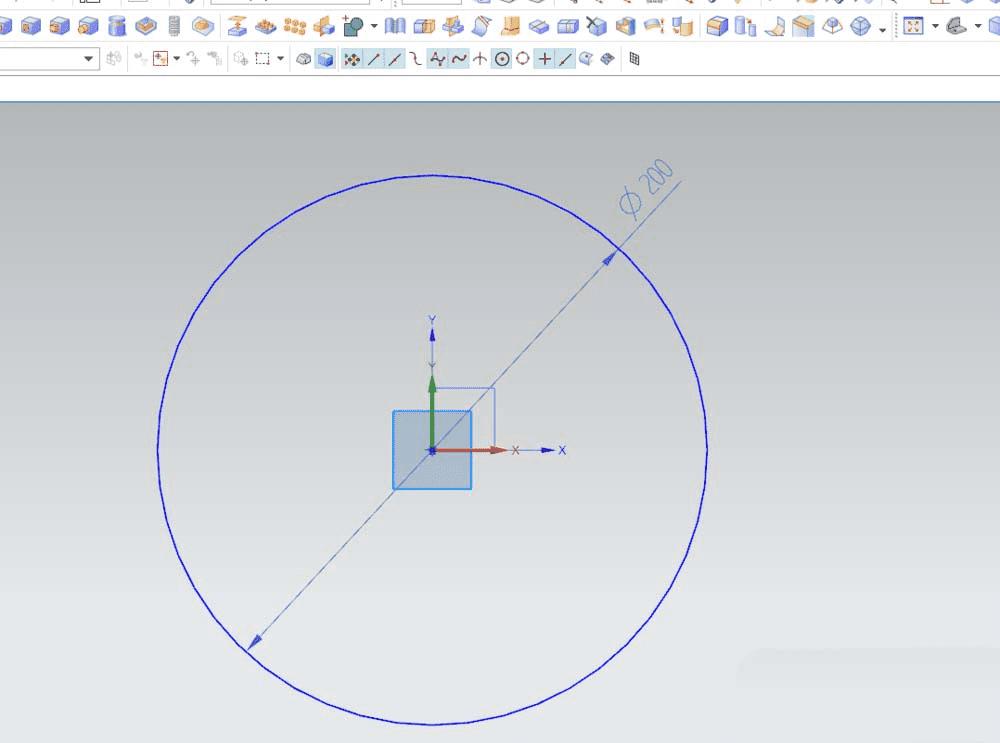

1、新建建模文件，在建模工作区中，选XY面作为草绘平面，绘出手链的俯视草图。

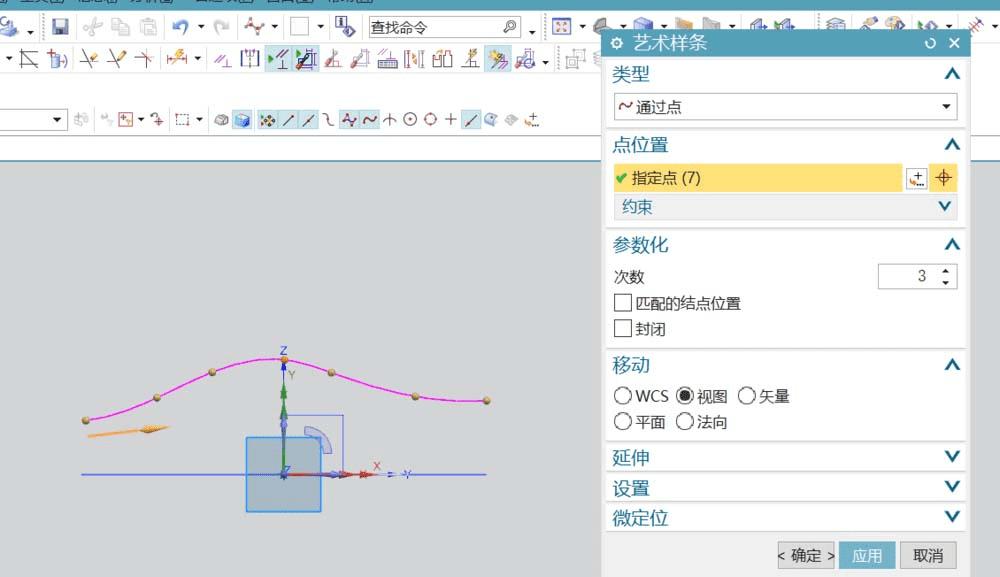

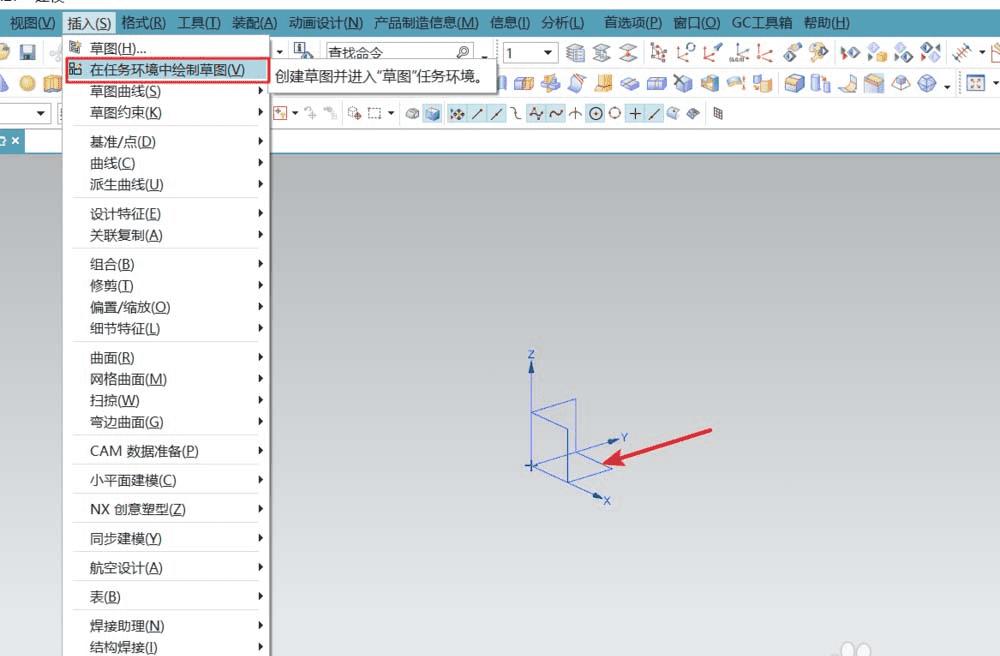

2、以XZ面，作为草绘平面，绘出手链的侧面草图。侧面为样条线，其长度要比俯视草图的最大数值大或者相等；不要小了，不然在进行组合投影时会得到开放的曲线。

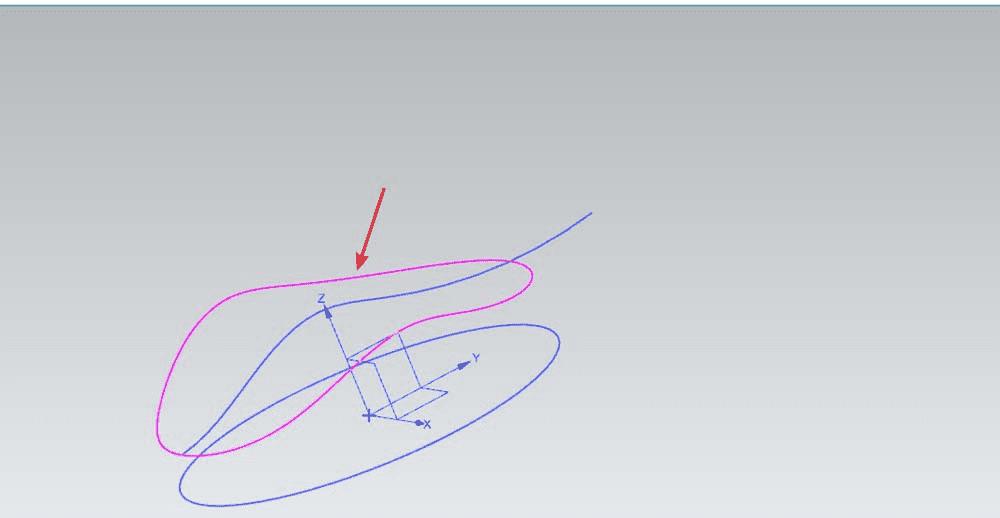

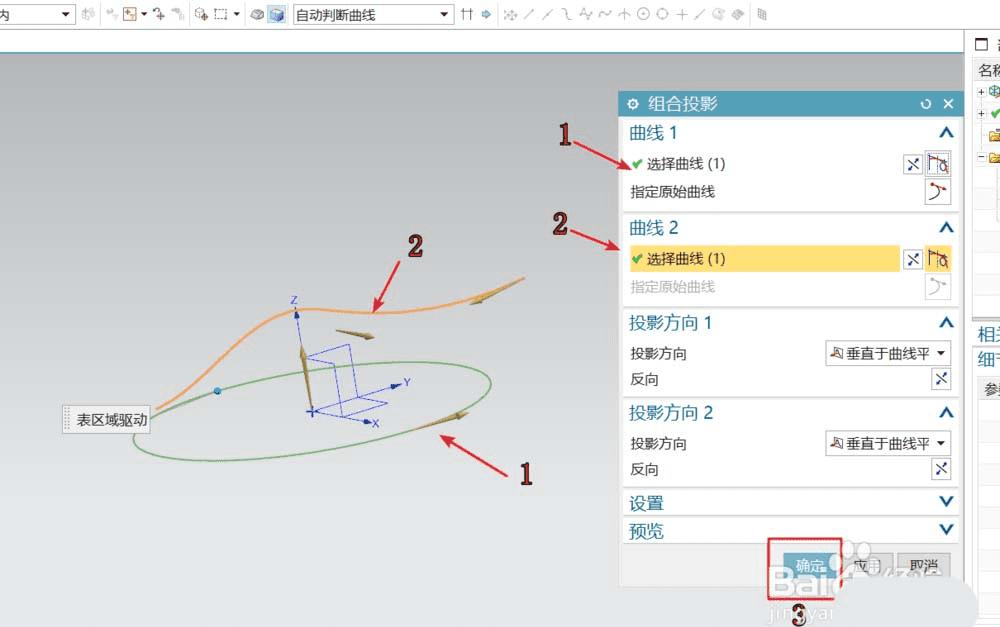

3、在建模工作区中，选用组合投影命令。按图所示的进行曲线选取，确定后得到组合投影的曲线。将不用的草图隐藏。

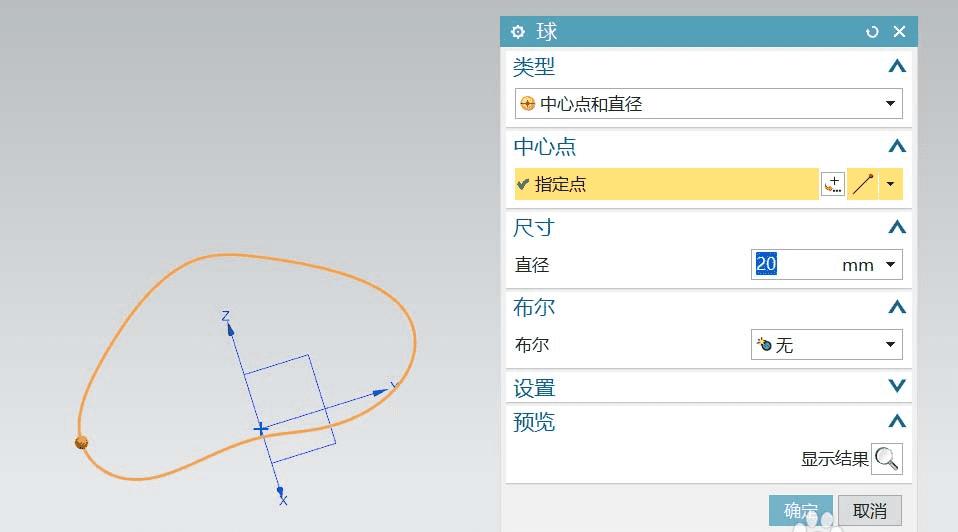

4、以中心点和直径的类型创建一个圆球，直径为20；中心点选取组合曲线的点。

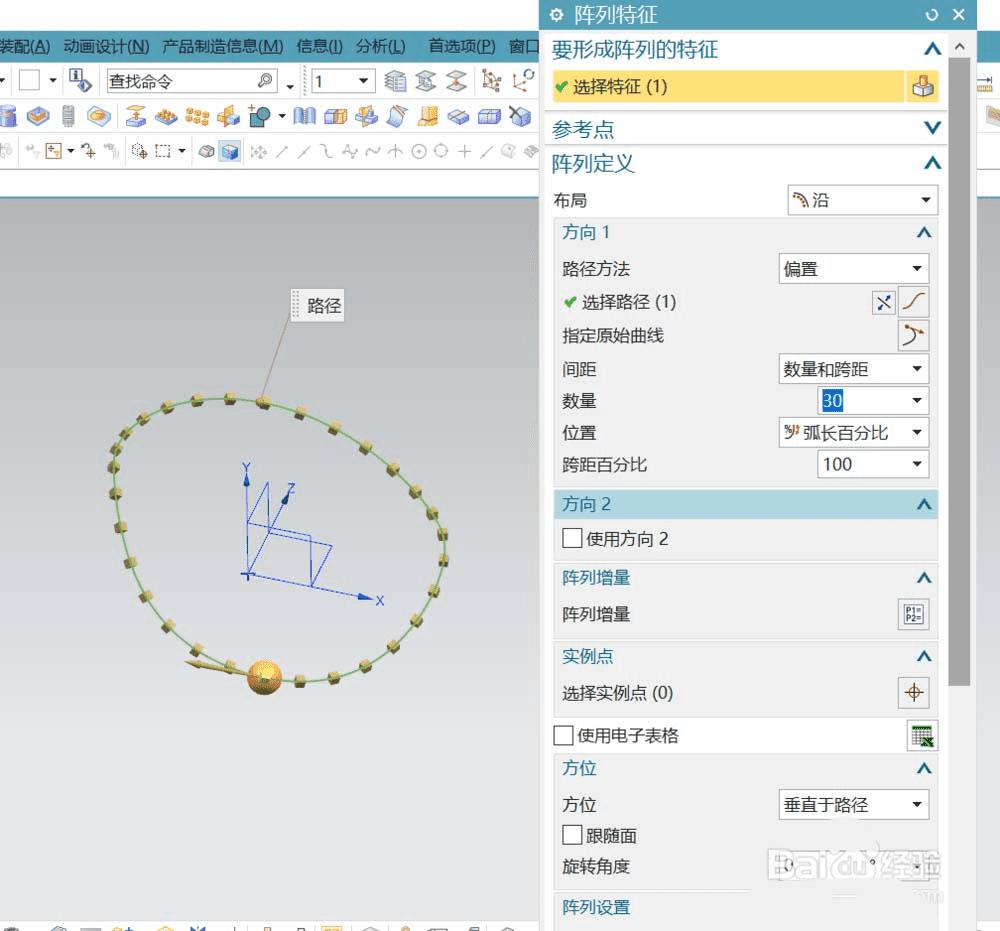

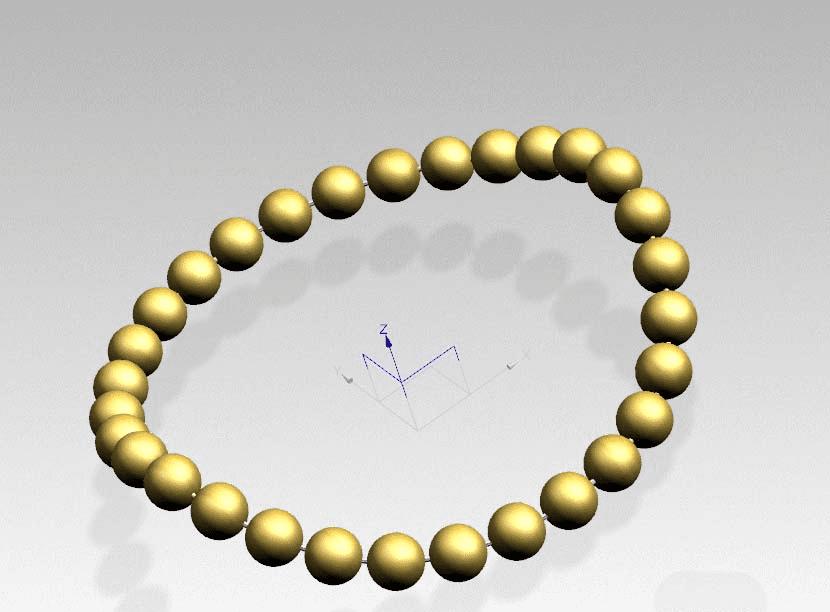

5、给圆球添加沿路径阵列，阵列个数为30，跨距为100%弧长。得到按曲线形状阵列的珠子。

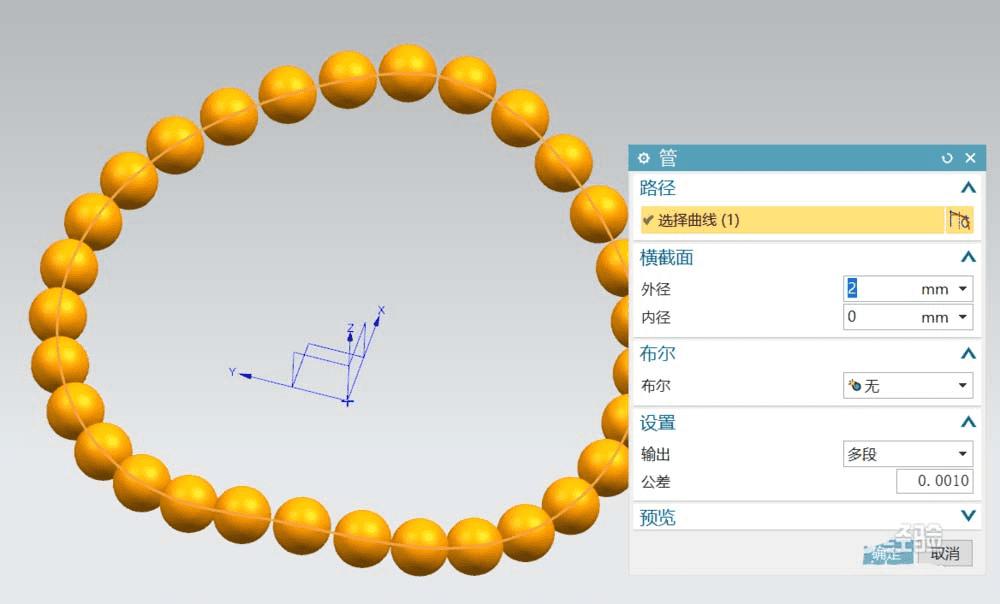

6、给组合曲线添加管道命令，外径为2内径为0.即可得到手链的绳子模型。

以上就是UG建模圆珠手链的教程，希望大家喜欢，请继续关注路饭。
