7.如何创建灯检查器图标
我们现在转到第三个也是最后一个图标，所以假设你已经进入下一层，放大它的参考网格，让我们把它包装起来！

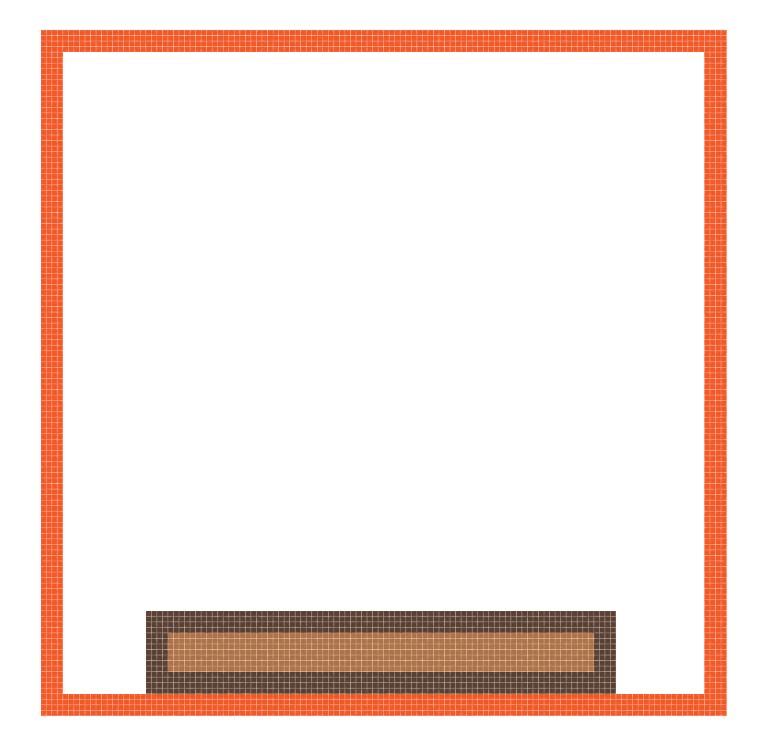

步骤1
使用具有4 px厚轮廓（）的88 x 12 px矩形（#AF7245）创建设备底部的下部分，我们将中心对齐到活动绘图区域的底部边缘。#5B4032

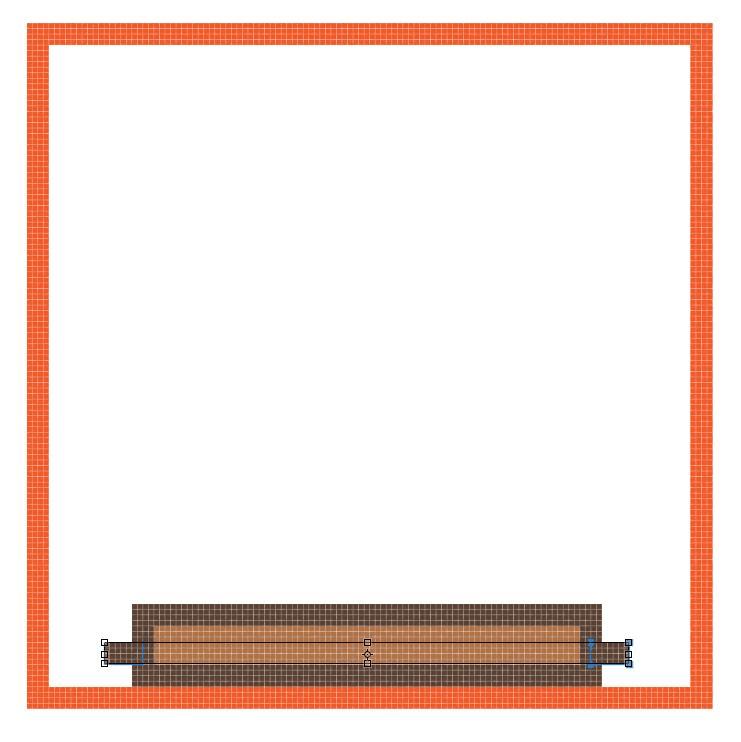

第2步
使用两个6 x 4 px矩形（#5B4032）添加小侧面片段，我们将底部对齐填充形状的可视部分。完成后，使用Control-G键盘快捷键选择并将所有四个形状组合在一起。
第3步
使用具有4 px厚轮廓（）的104 x 28 px矩形（#C48755）创建基底的上半部分（），我们将分组（Control-G），然后放置在先前形状的顶部。#5B4032

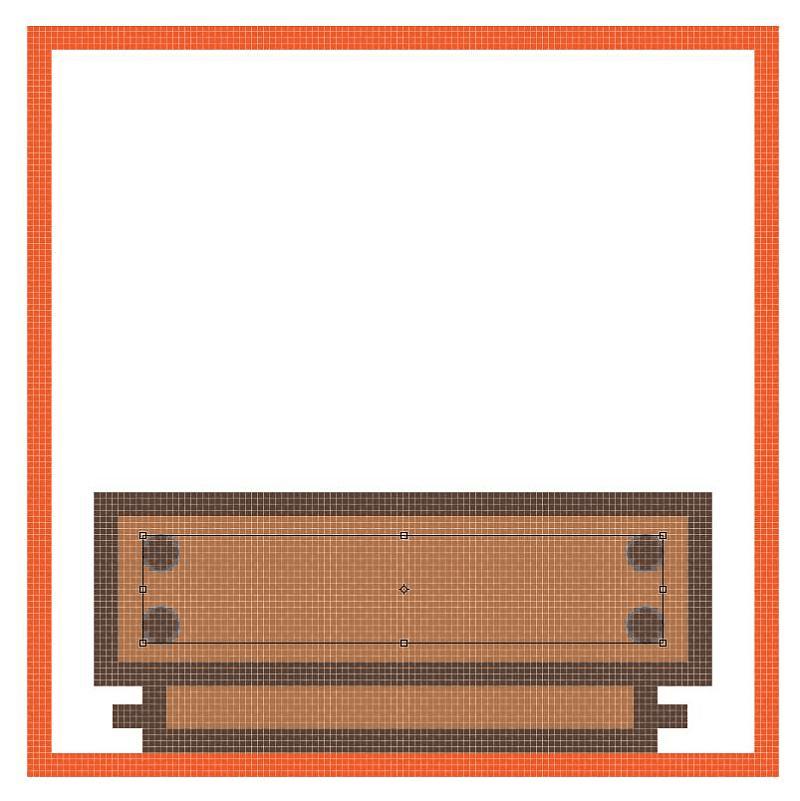

步骤4
使用四个4 x 4 px圆（#5B4032）来添加小螺丝，我们将从每个较大部分的角落以4 px的距离定位。

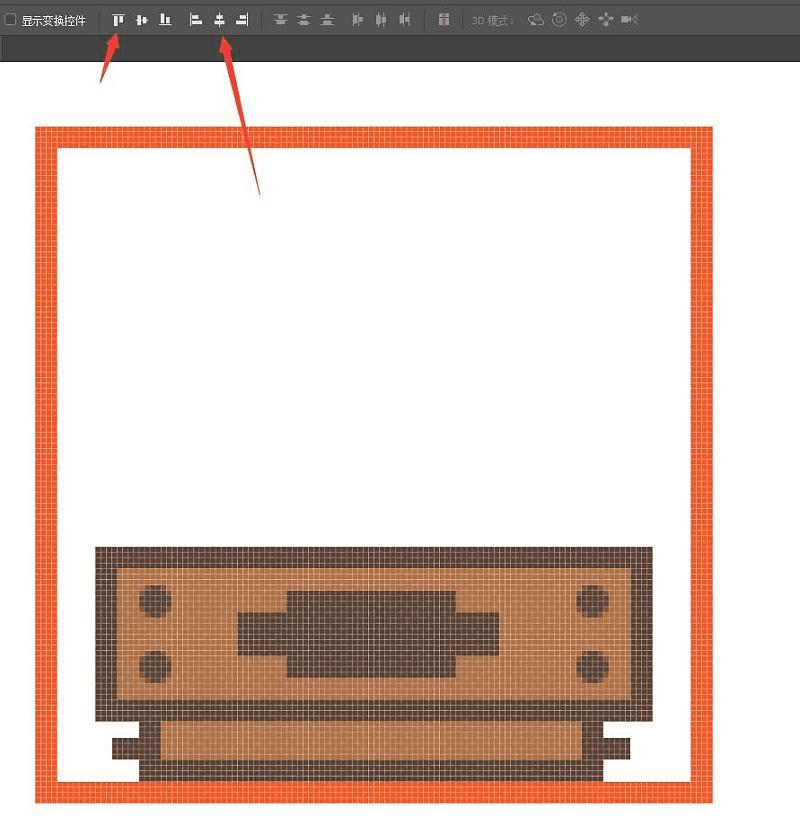

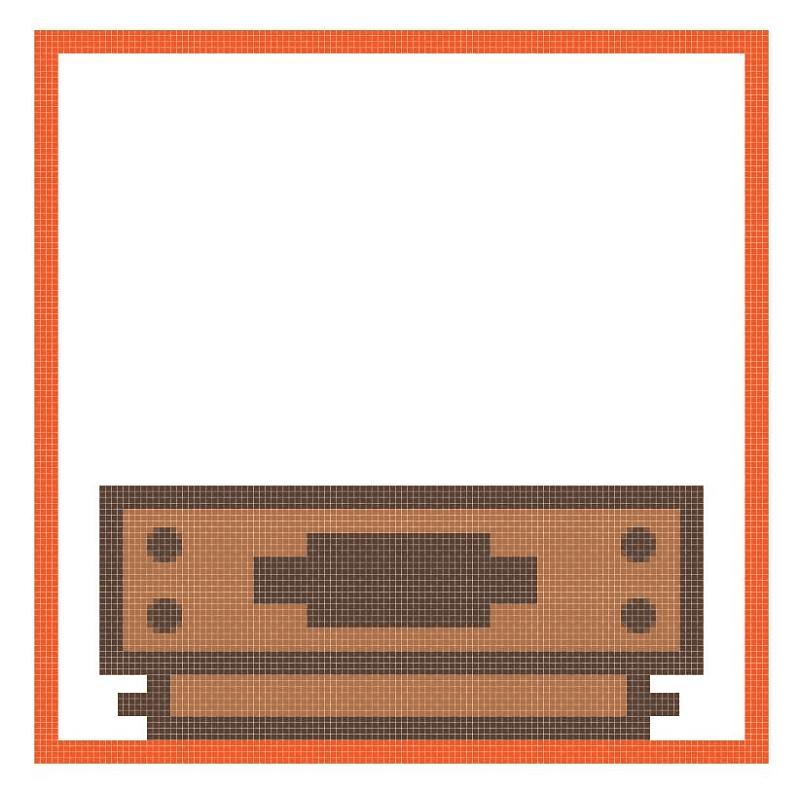

第5步
使用28 x 16 pxrectangle（#5B4032）添加标签，在其两边添加两个较小的8 x 8 px正方形（#5B4032）。Group（Control-G）将所有三种形状组合在一起，然后将它们居中对齐到较大的部分，同时选择和分组（Control-G）其所有组成形状。
第6步
使用88 x 6 px矩形（#5B4032）将硬阴影添加到底部的底部，我们将居中对齐其顶部边缘。完成后，使用Control-G键盘快捷键选择并组合我们目前为止所有的形状。

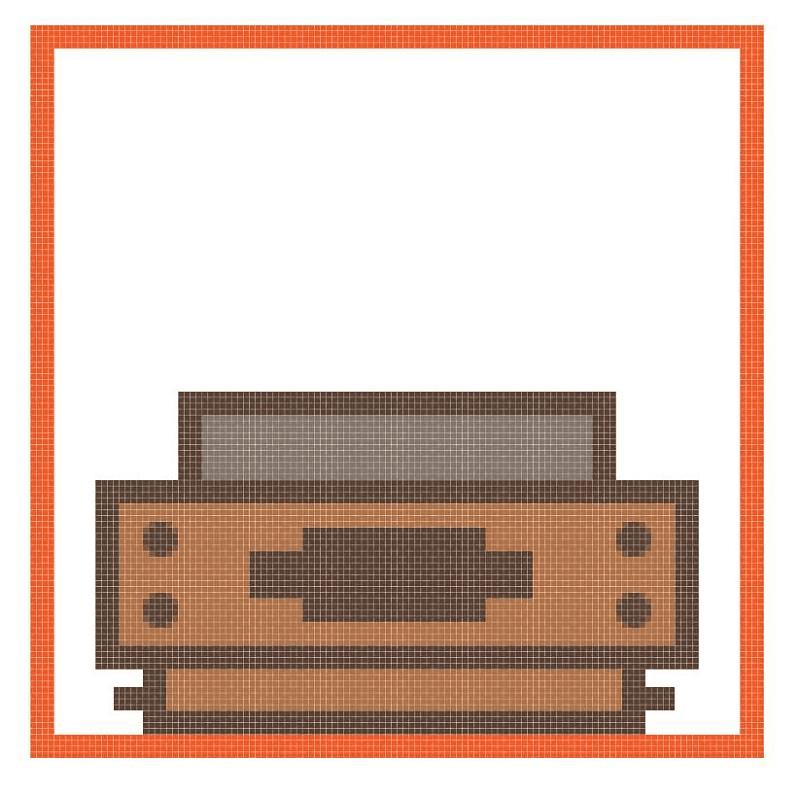

第7步
通过创建一个带有4 px粗轮廓（）的72 x 12 px矩形（#82756C），开始在设备的上半身进行工作（），我们将对其进行分组（Control-G），然后再放置在较大的基座上。#5B4032

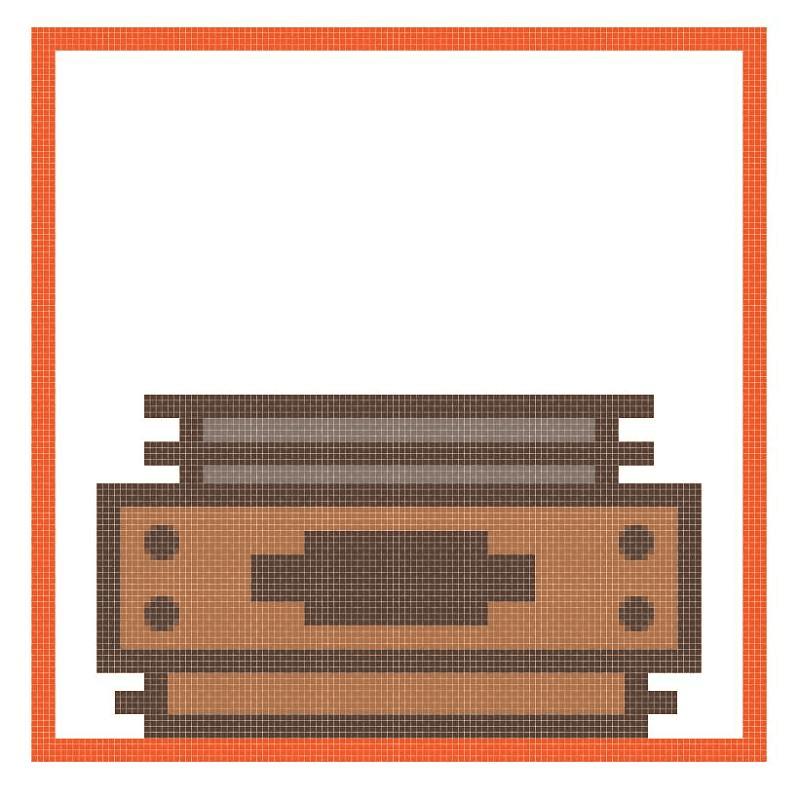

第8步
添加使用两个水平的细节线84像素宽4 PX厚行程线（#5B4032），我们将定位到部分的轮廓的顶部和中间部分。一旦你有了它们，在进入下一步之前，选择并将它们和更大的矩形组合在一起（Control-G）。

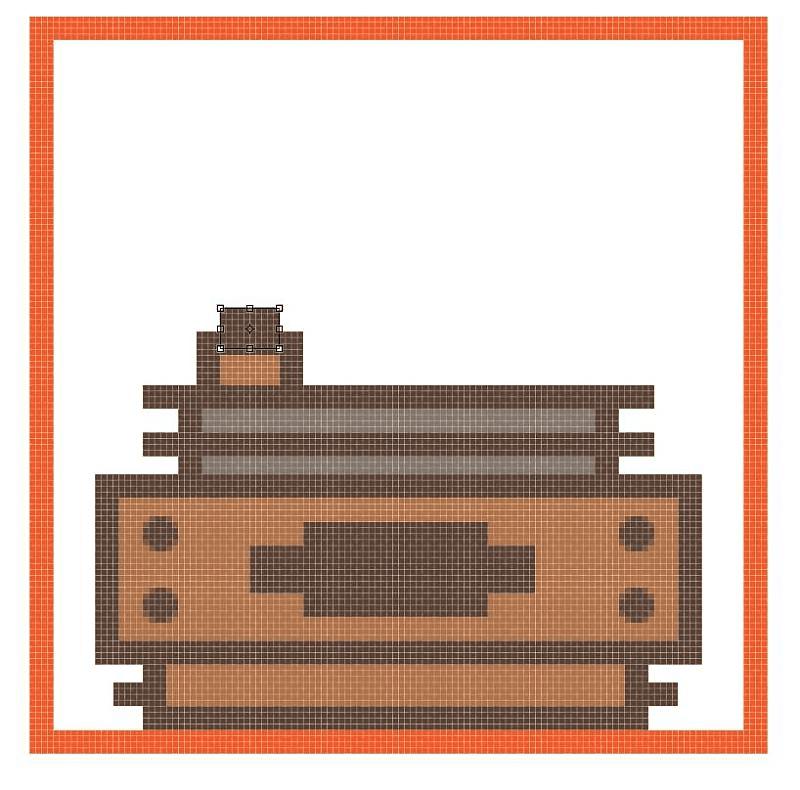

第9步
使用12 x 6像素矩形（#C48755）和4像素粗轮廓（#5B4032）创建小按钮，在其上我们将添加另一个稍微更窄的8 x 6像素矩形（#5B4032）。Group（Control-G）将所有三种形状组合在一起，然后将它们放置在上一节的顶部，距离其左边缘12 px。

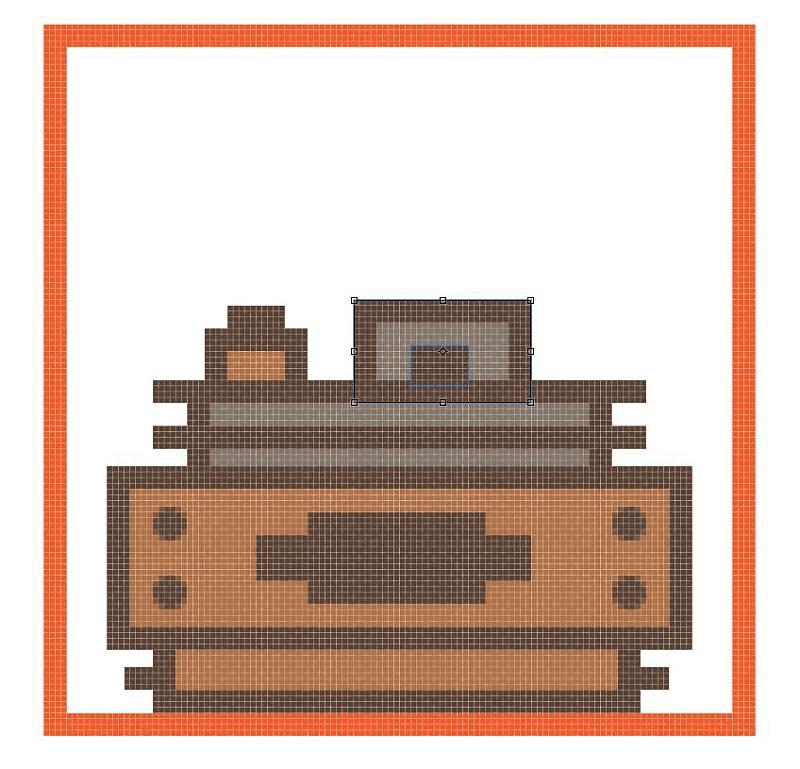

第10步
使用带有4 px粗轮廓（）的24 x 12 px矩形（#6B5B51）添加设备的插槽，在其底部我们将添加一个较小的8 x 6 px矩形（）。Group（Control-G）将所有三种形状组合在一起，然后将它们放置在按钮的右侧，距离它的距离为12px。#5B4032#5B4032

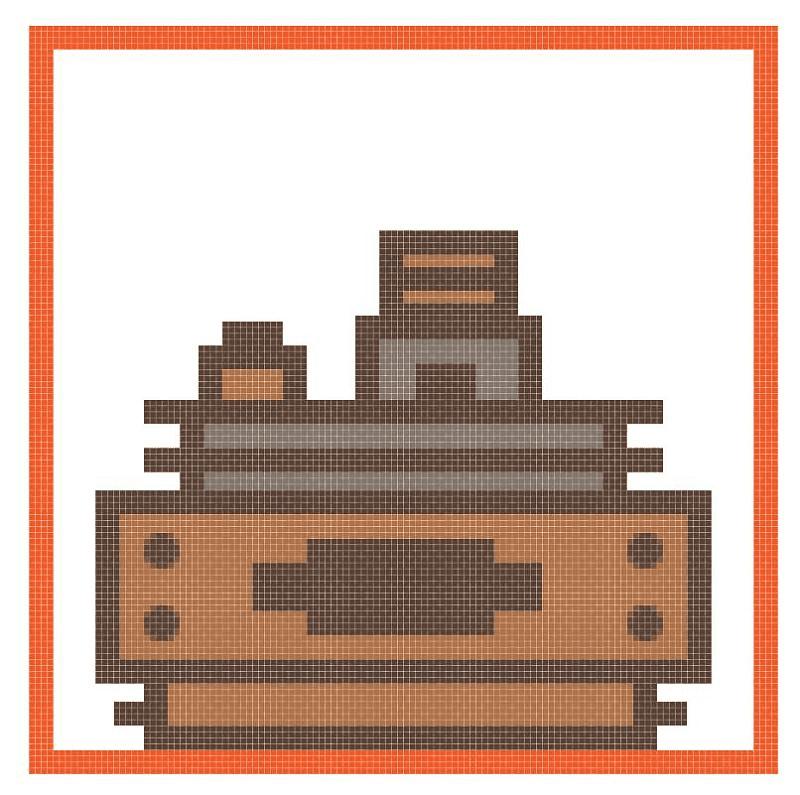

第11步
使用一个16 x 12像素的矩形（#D8A466）以及一个4像素厚的轮廓（#5B4032）来创建灯泡的底部，在该像素的中心我们将添加另一个16 x 4像素的矩形（#5B4032）。将所有三种形状组合（Control-G），然后将它们放在先前创建的部分上。

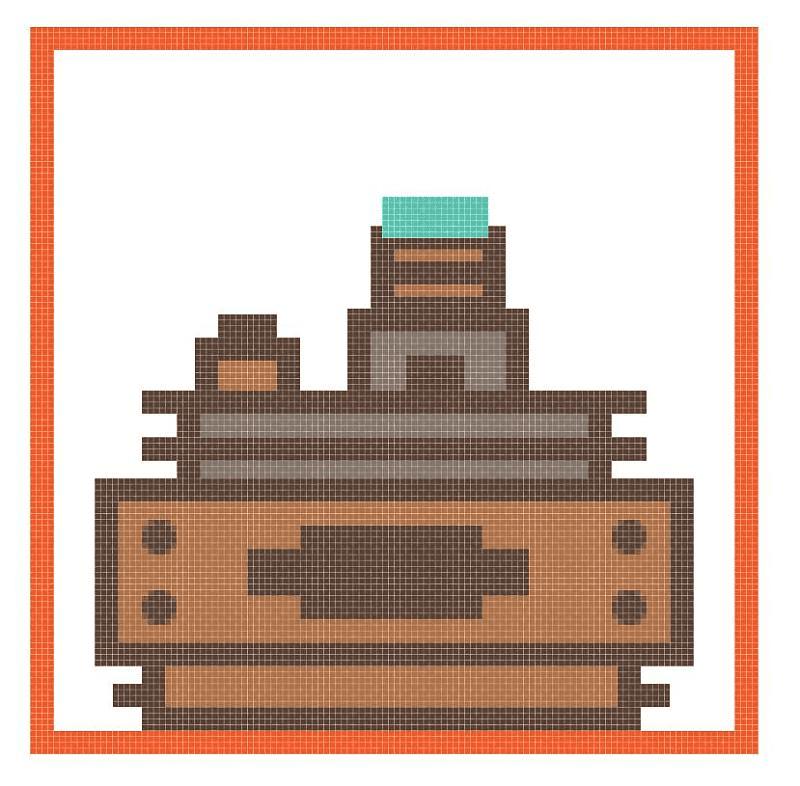

第12步
通过创建一个16 x 4 px矩形（#56C1AD），开始在灯泡的玻璃部分上工作，我们将在上一步中放置在基座的顶部。

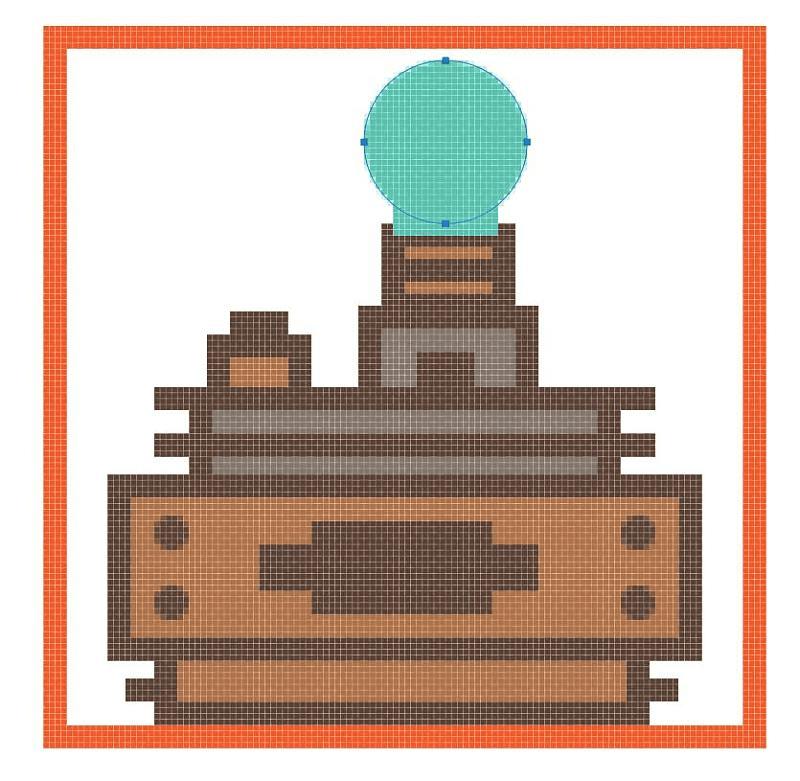

步骤13
接下来，创建一个32 x 32像素的圆圈（#56C1AD），我们将位于较小的矩形上方，距离其顶边4 px。

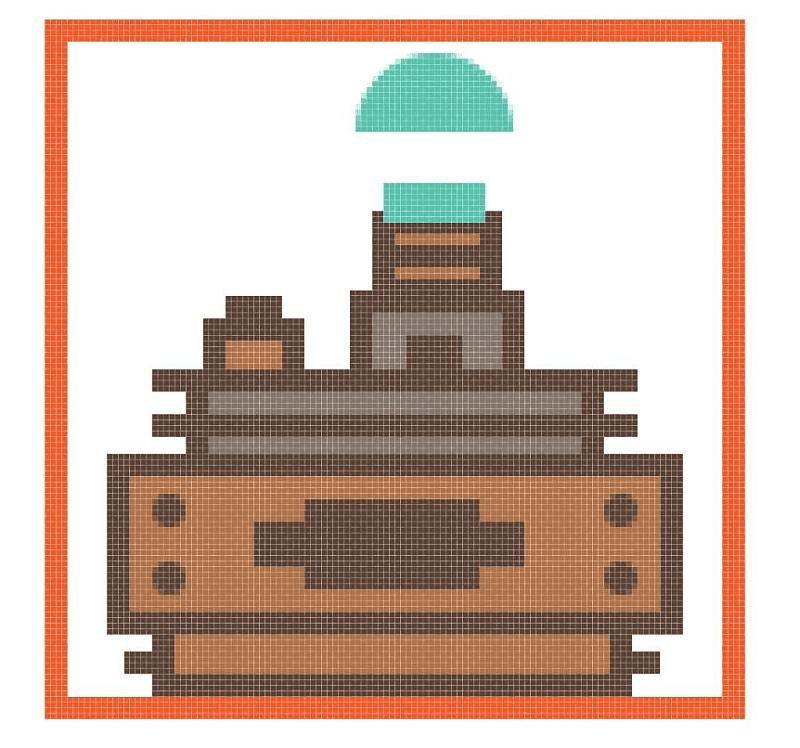

第14步
使用直接选择工具（A）选择底部锚点，然后按Delete键打开圆的路径。通过在添加锚点工具（+）的帮助下向其顶部边缘的中心添加新的锚点，然后通过按Delete删除它，对矩形执行相同的操作。
第15步
将两条路径合并成一个较大的形状，方法是将两条路径选中，然后按两下Control-J。

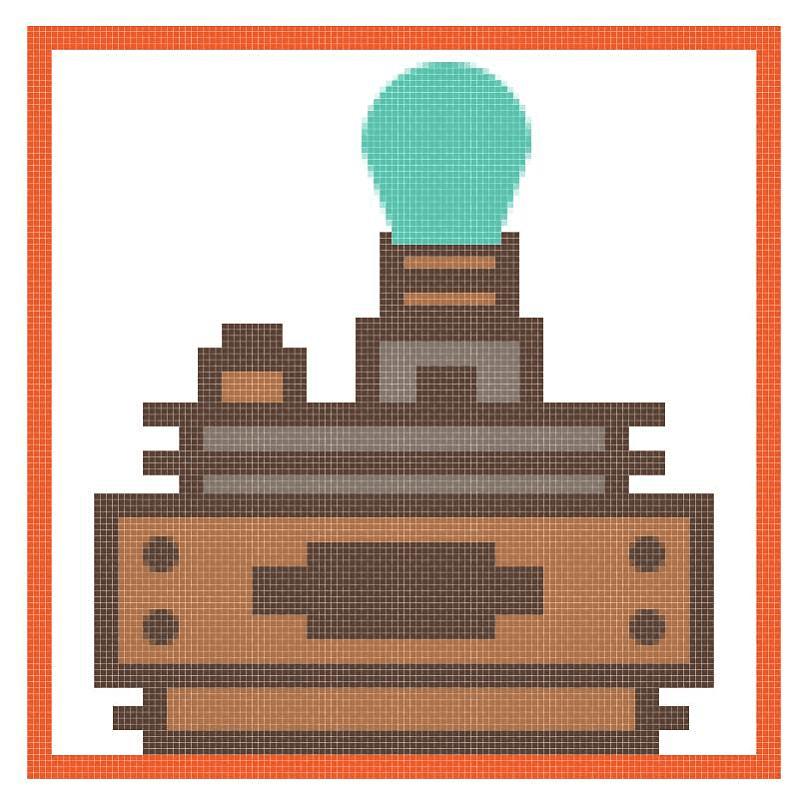

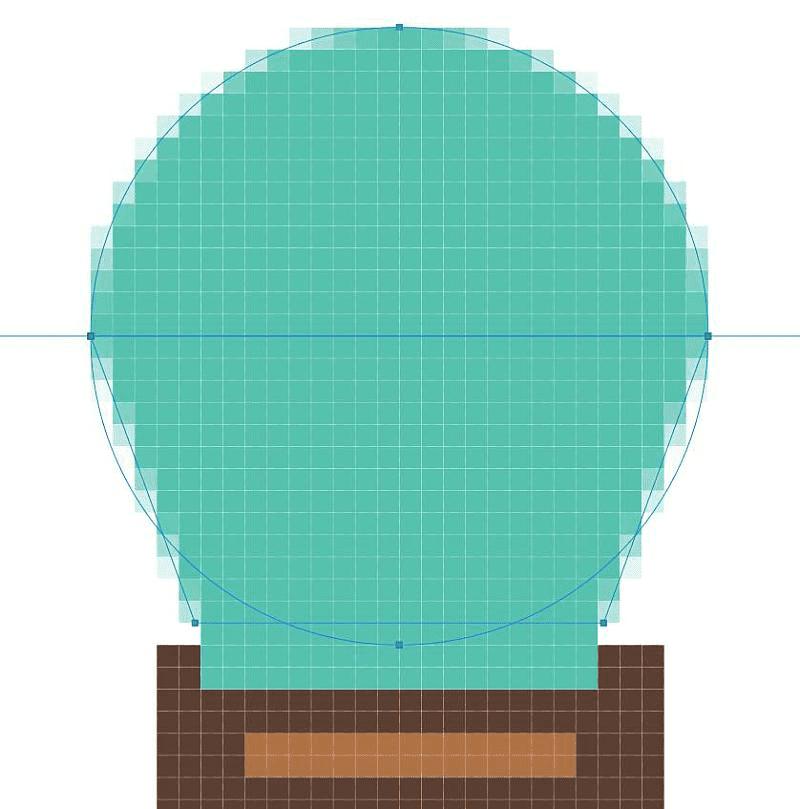

步骤16
在像素预览模式（Alt-Control-Y）中，借助其锚点手柄调整其曲面，从而平滑生成的形状转常慢慢来，一旦完成，继续下一步。
步骤17
使用Stroke方法为生成的形状绘制4 px厚的轮廓（#5B4032），然后将它和底层填充形状选择并分组（Control-G）。

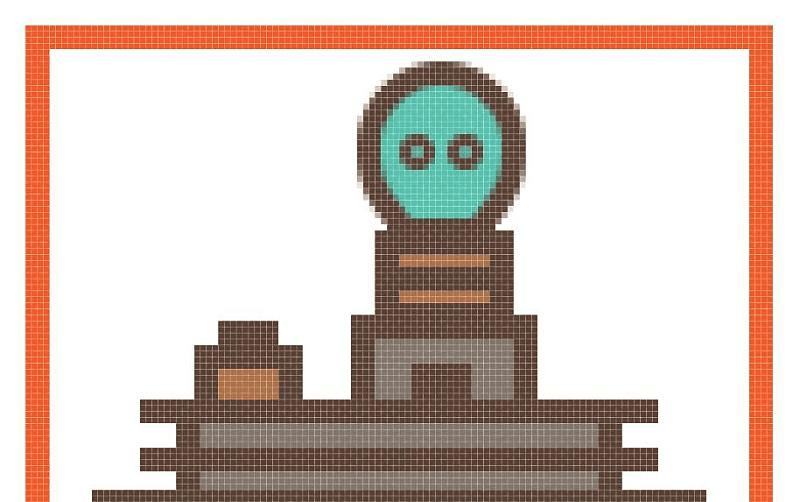

步骤18
开始通过创建两个灯丝工作的8×8像素用圆圈4 PX厚中风（#5B4032在的水平距离）2像素彼此，这我们将在灯泡的中心位置，在距离为10像素从它的上边缘。
步骤19
通过使用添加锚点工具（+）添加新锚点来打开每个圆的路径的内底部分，然后通过选择并按删除来删除它。

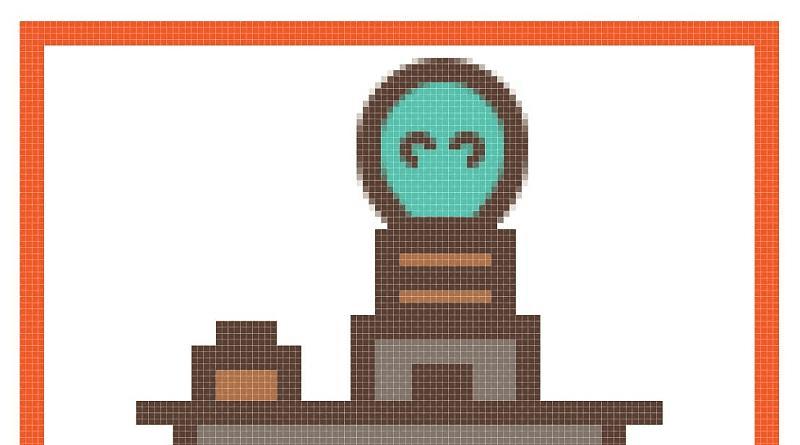

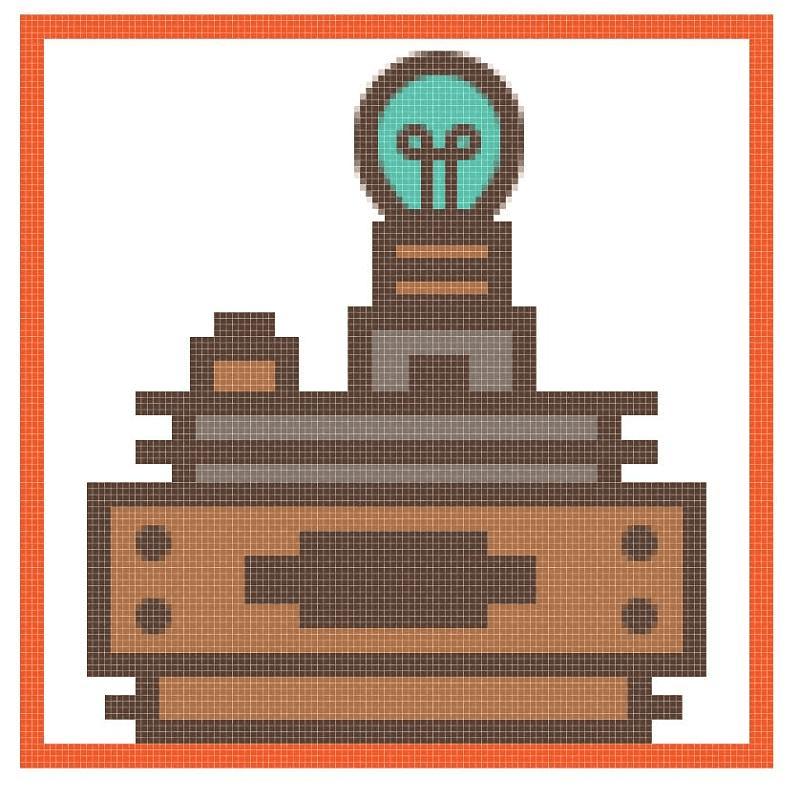

步骤20
通过使用Control-J键盘快捷键选择并合并底部锚点，使用钢笔工具（P）绘制垂直部分，完成细丝并使用图标本身。完成后，选择并分组所有灯泡的组成形状，然后对整个图标执行相同的操作。
OK完！
做得好！我希望你已经发现这篇教程足够有趣，足以让它直到最后 - 因为它很长 - 最重要的是学到了一些新的有用的东西。
