如何在ps中绘制科学实验室小图标？(3)



6.如何创建显微镜图标

假设你已经完成了第一个图标的工作，锁定它的图层，然后继续下一个（这将是第三个图标），我们将开始在这个小显微镜上工作。

步骤1

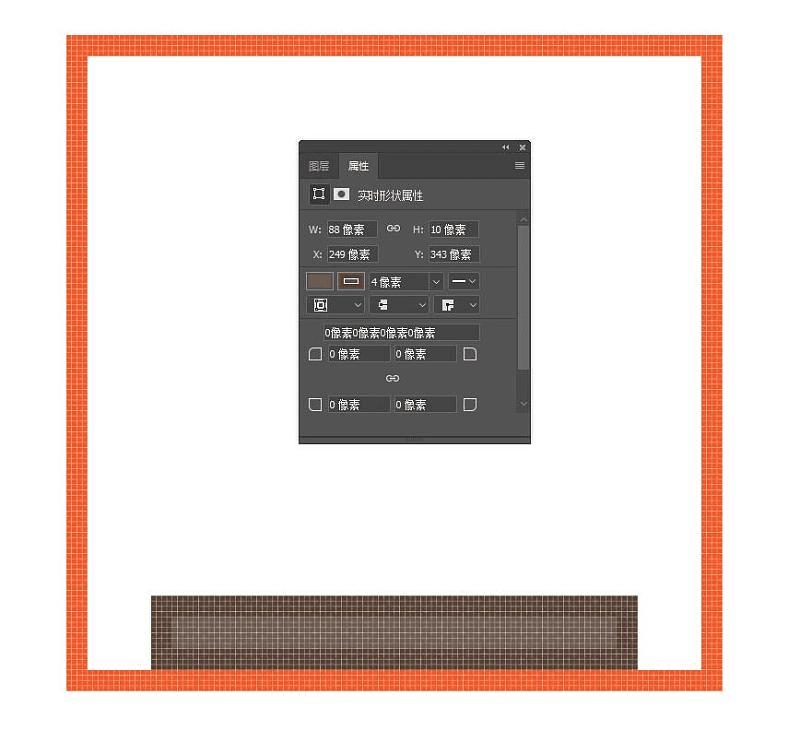

使用带有4 px粗轮廓（）的80 x 12 px矩形（#6B5B51）创建底部的较低部分（），我们将组合（Control-G），然后居中对齐到底层活动绘图区域的底部边缘。#5B4032

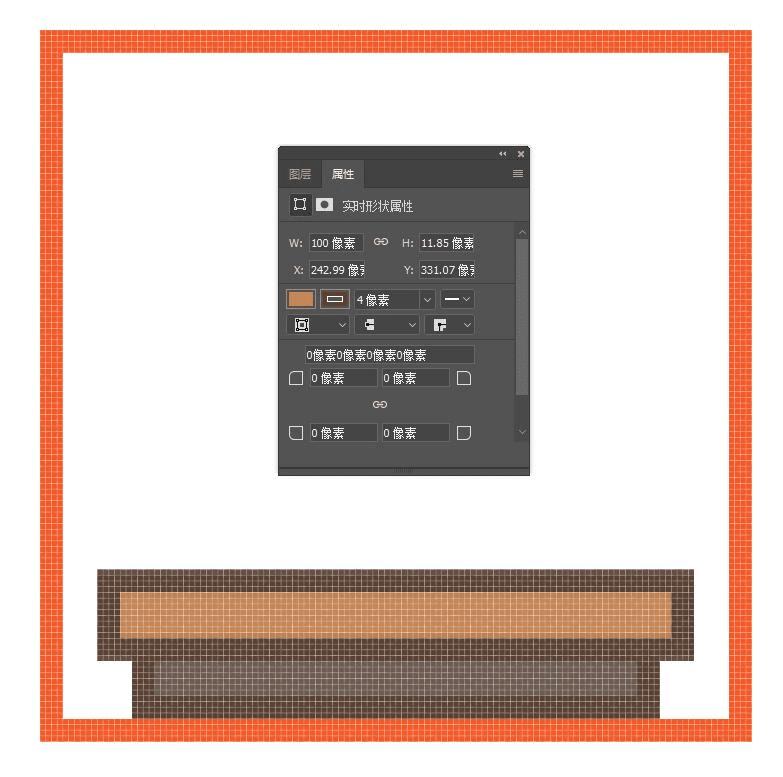

第2步

使用具有4 px厚轮廓（）的96 x 12 px矩形（#C48755）添加基底的上部分，我们将对其进行分组（Control-G），然后将其放置在先前创建的形状的顶部。#5B4032

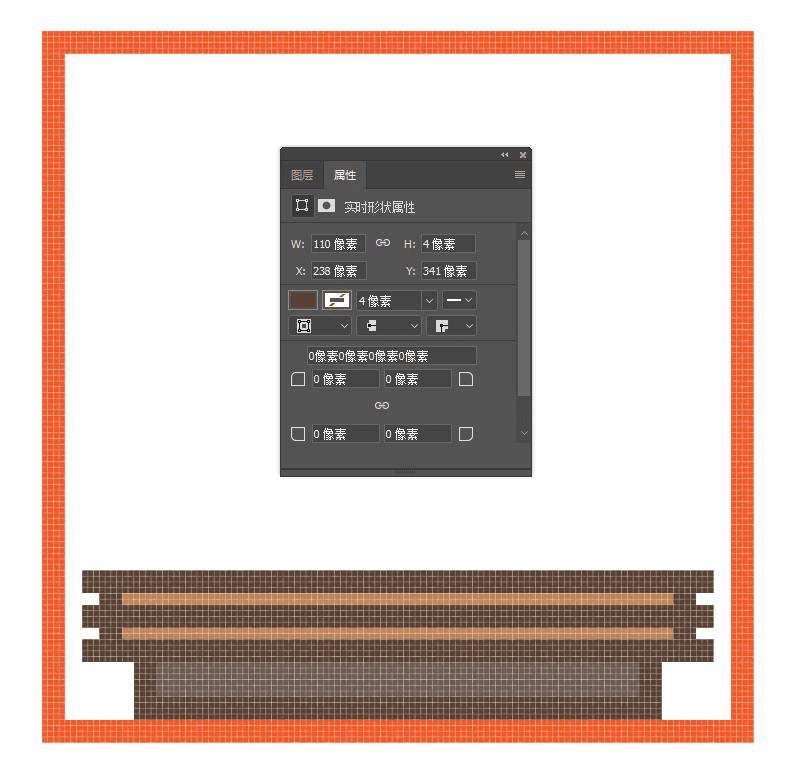

第3步

创建两个108 px宽4 px厚的描边线（#5B4032），我们将在轮廓的顶部和底部边缘上放置两个粗线，之后再向填充形状的中心添加一个。完成后，使用Control-G键盘快捷键选择并将所有上半部分的形状组合在一起。

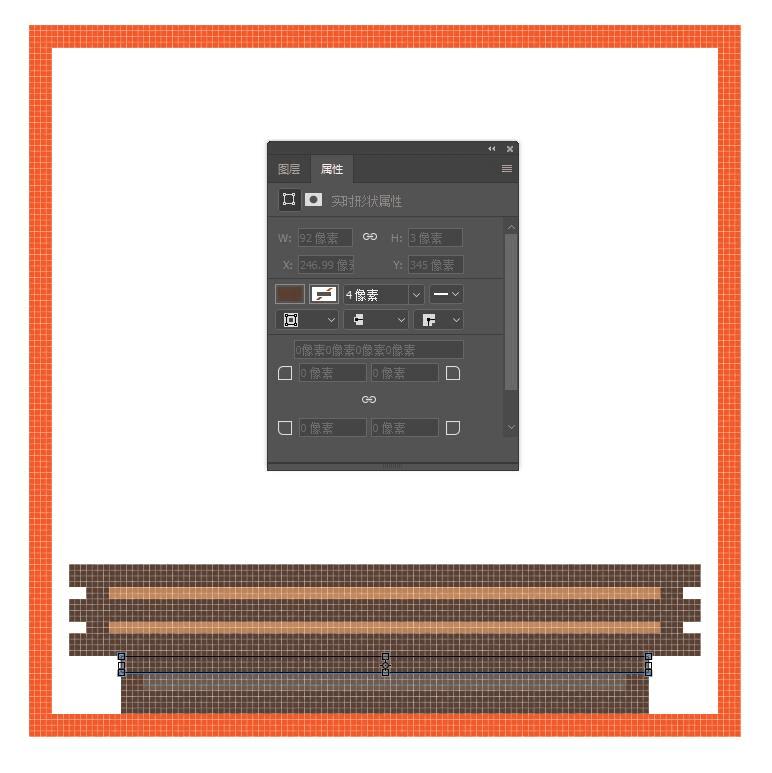

步骤4

使用80 x 6像素的矩形（#5B4032）在底部的底部投射出一个硬阴影，我们将对齐它的上边缘。一旦你完成了，将（影子-G）阴影分组到它的部分，然后对整个基地做同样的事情。

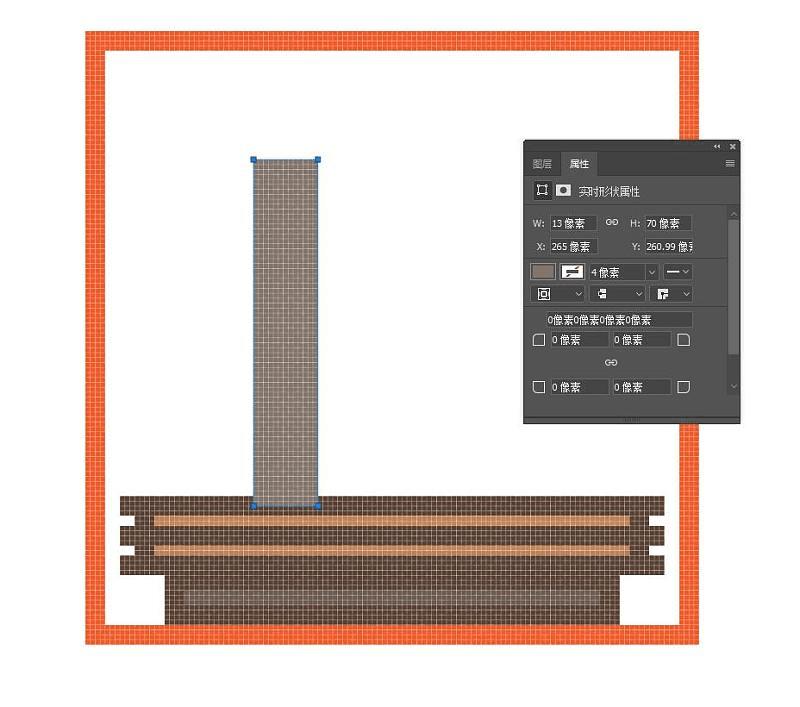

第5步

通过创建一个12 x 72 px的矩形开始在手臂上工作，我们将使用该矩形进行着色#82756C，然后将其放置在距离其左边缘30像素距离的基座上。

第6步

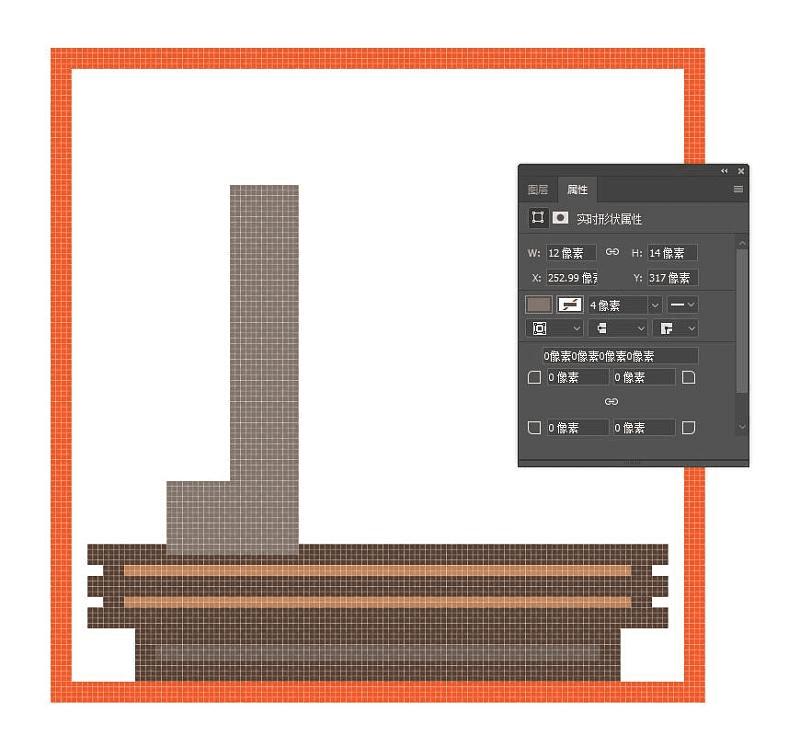

创建一个更小的12 x 14 px矩形（#82756C），并将其放置在上一步较高的左侧，并使用探路者的团结形状模式将它们合并成一个更大的形状。

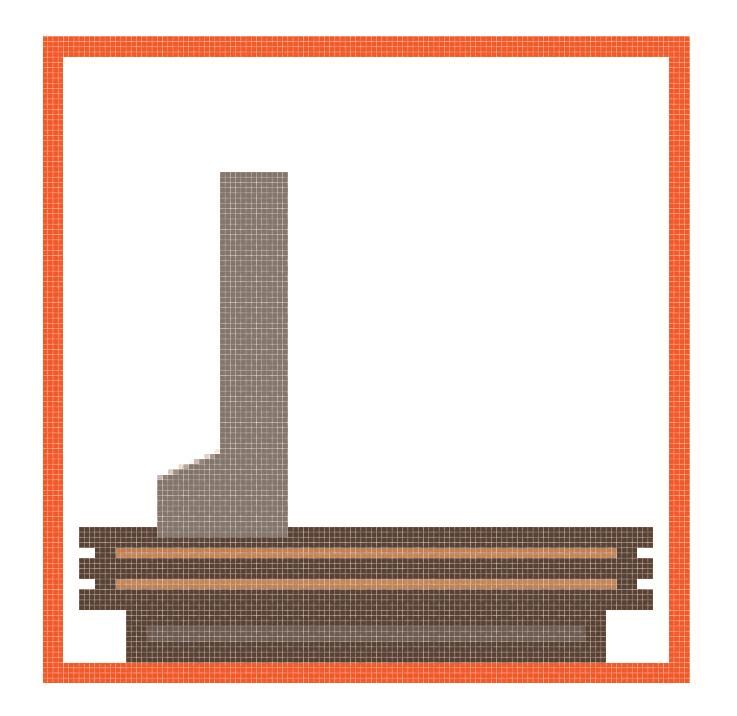

第7步

使用直接选择工具（A）选择下半部分的左上角定位点，然后使用移动工具（右键单击>变换>移动>垂直> 6像素）将其下移6 px的距离。

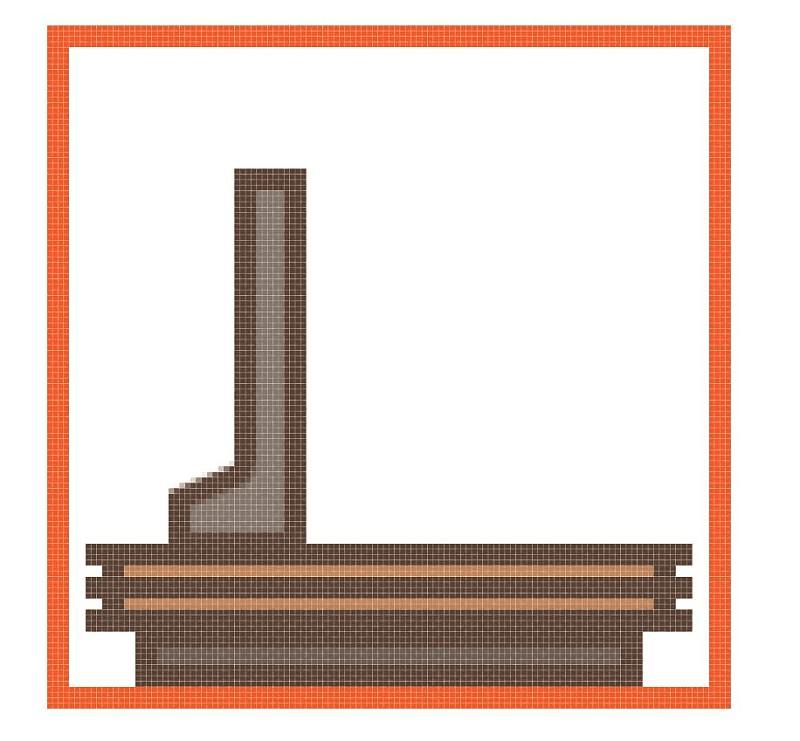

第8步

使用Stroke方法给出生成的形状4 px厚的轮廓，确保将其颜色设置为。#5B4032

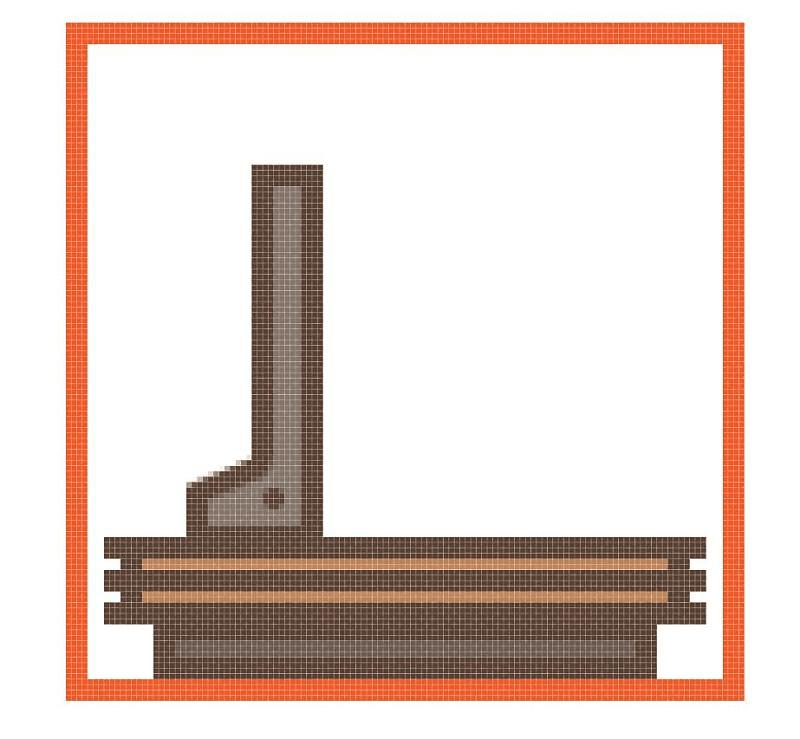

第9步

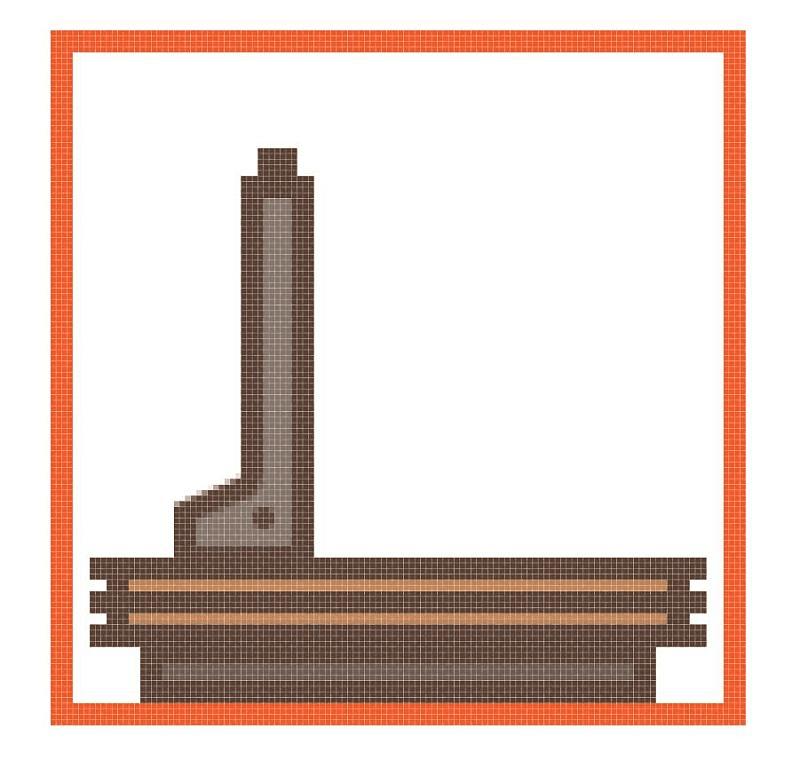

使用4 x 4像素圆圈（#5B4032）添加小螺钉，我们将位于手臂底部，并在其周围留下4 px间隙。完成后，选择全部三种形状，并使用Control-G键盘快捷键将它们组合在一起。

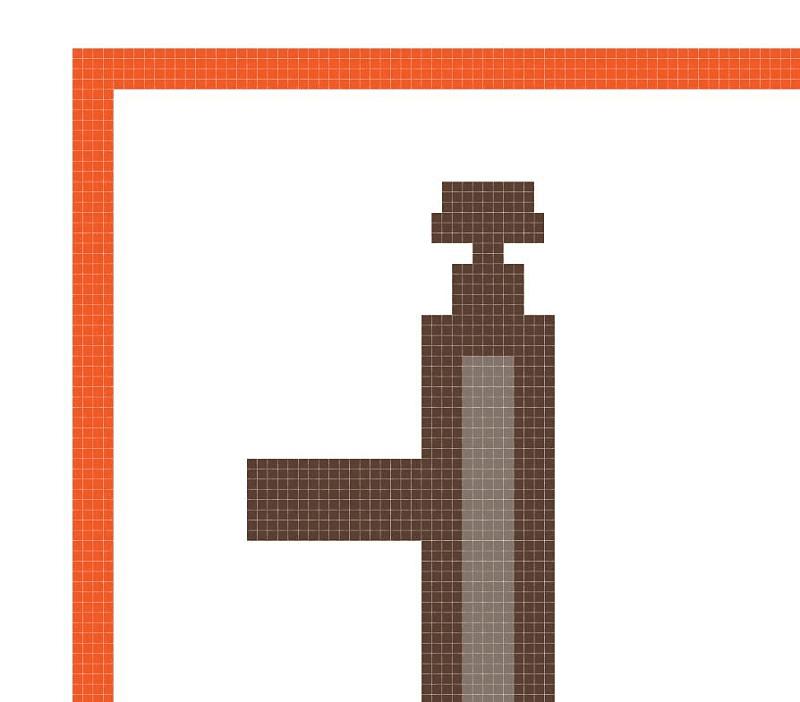

第10步

通过创建一个8 x 8 px矩形（#5B4032），开始在上紧螺丝上工作，我们将把它放在显微镜的手臂上。

第11步

使用4 x 2 px矩形（#5B4032）（2）创建螺丝的较薄部分，在其上面我们将添加一个16 x 4 px矩形（#5B4032）（3），然后稍微变窄12 x 4 pxone（#5B4032）（4） ）。将所有三个形状定位在上一步的矩形顶部，之后选择并将它们分组。

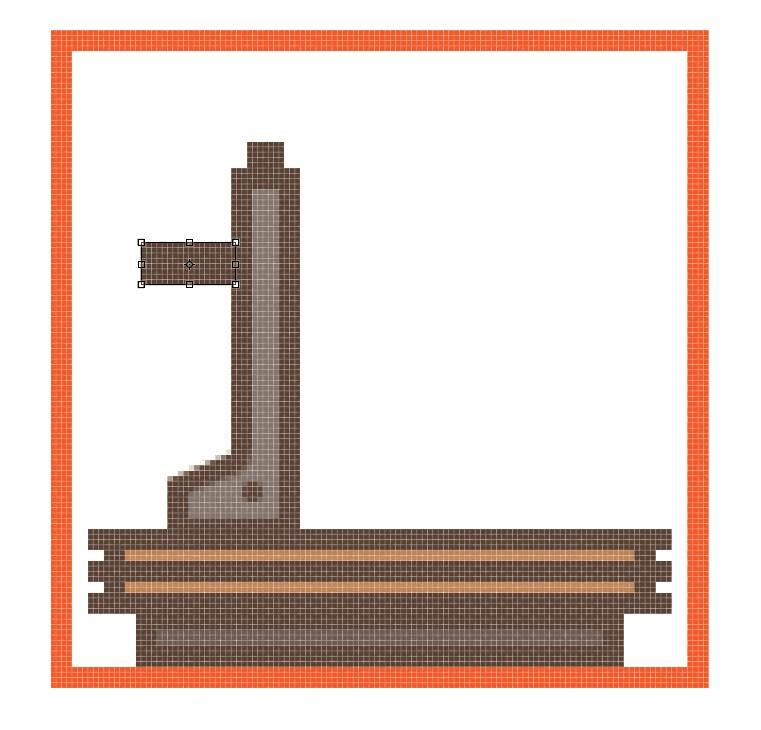

第12步

创建一个16 x 8像素矩形（#5B4032），我们将把它放置在显微镜手臂的左侧，距离其上边缘12像素。

步骤13

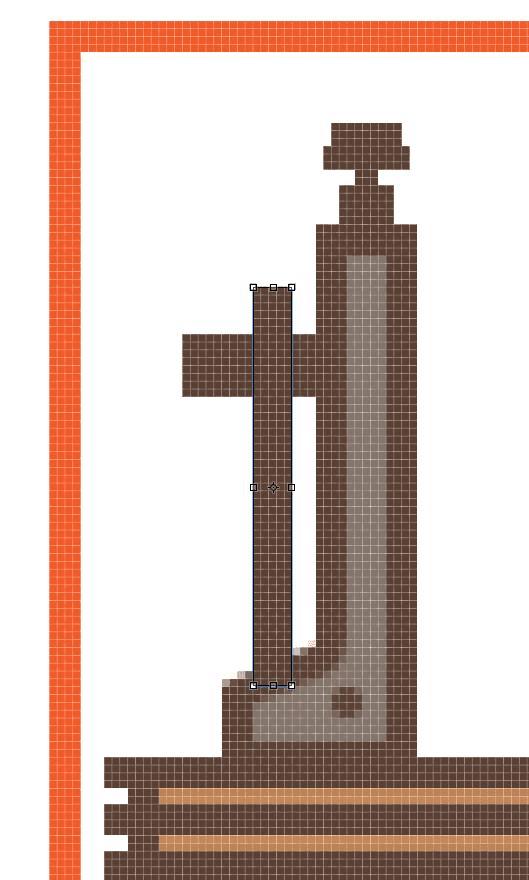

使用4 x 68 px长方形（#5B4032）添加支撑杆，我们也将它放置在手臂的左侧，确保将其发送到所有其他形状的后面（右键单击>排列>发送到后面）。

第14步

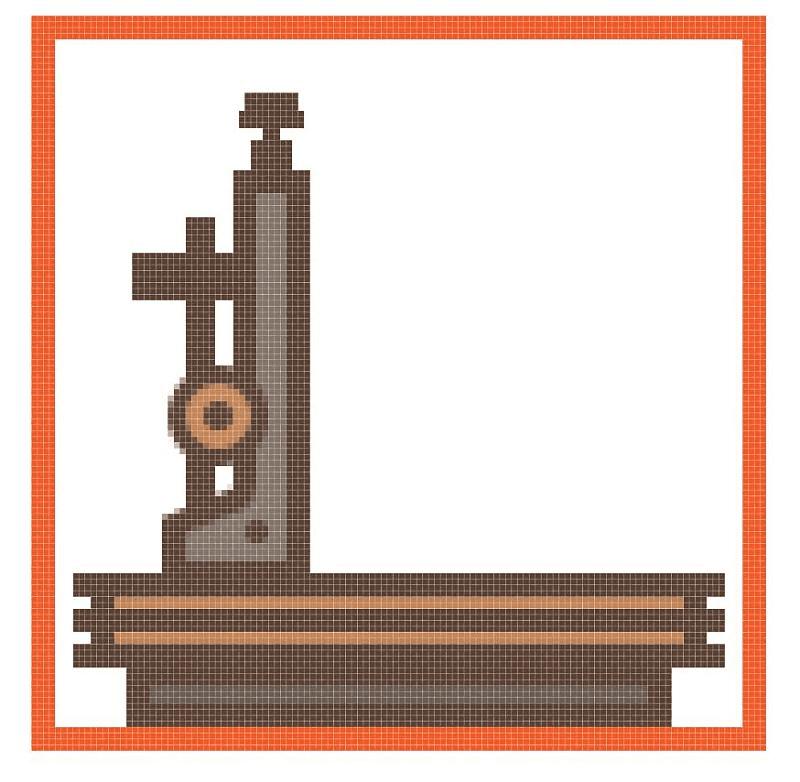

使用16 x 16像素圆（#C48755）以及4像素厚轮廓（#5B4032）添加小调整轮，在其上我们将添加更小的4 x 4像素圆（#5B4032）。Group（Control-G）将所有三种形状组合在一起，然后将它们放置在显微镜臂的中央，距离较大的基座22像素。

第15步

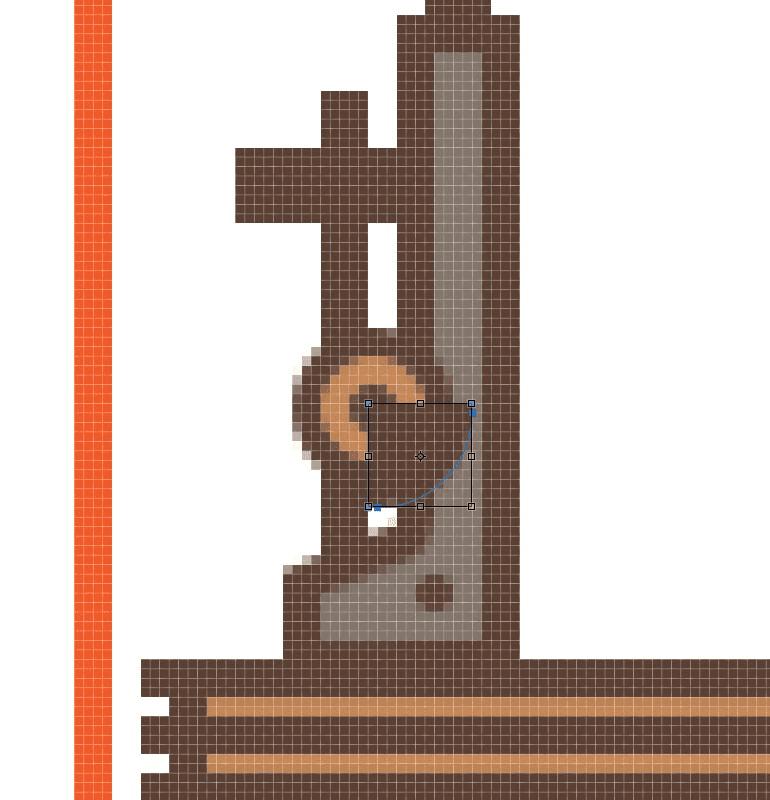

通过创建一个14 x 14像素的正方形（#5B4032），通过在“变形”面板的“矩形属性”中将其右下角的半径设置为14像素来调整轮子的硬阴影。将产生的形状定位在车轮的下半部分上，确保将其对准右侧。

步骤16

使用手臂填充形状的副本（Control-C）作为剪贴蒙版来遮罩阴影，我们将在前面粘贴（Control-F），然后右键单击>制作剪贴蒙版。完成后，使用“排列”>“向后发送”将阴影发送到轮子的后部，将所有手臂的组合部分选择并分组（Control-G）。

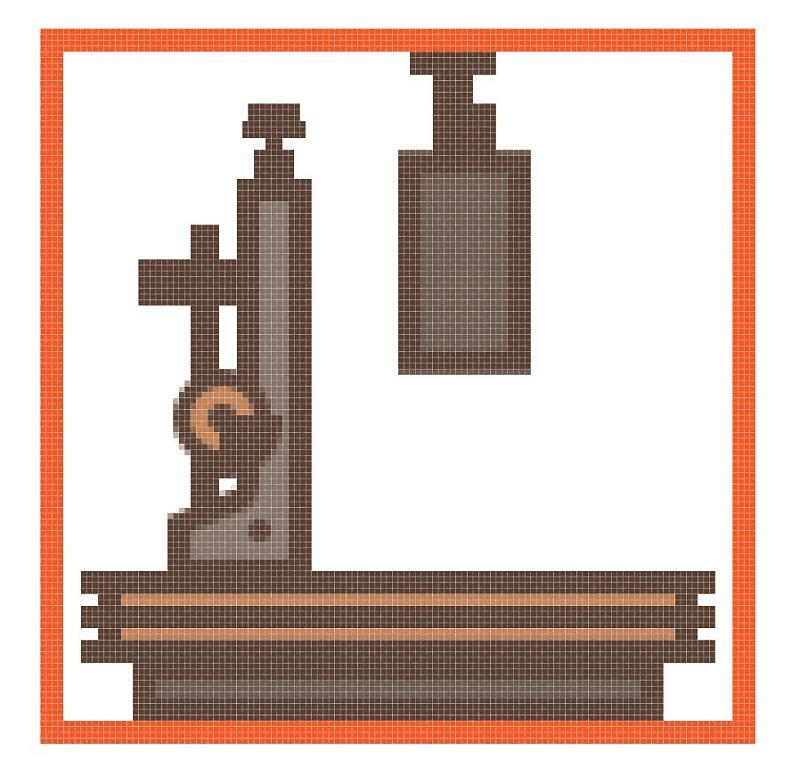

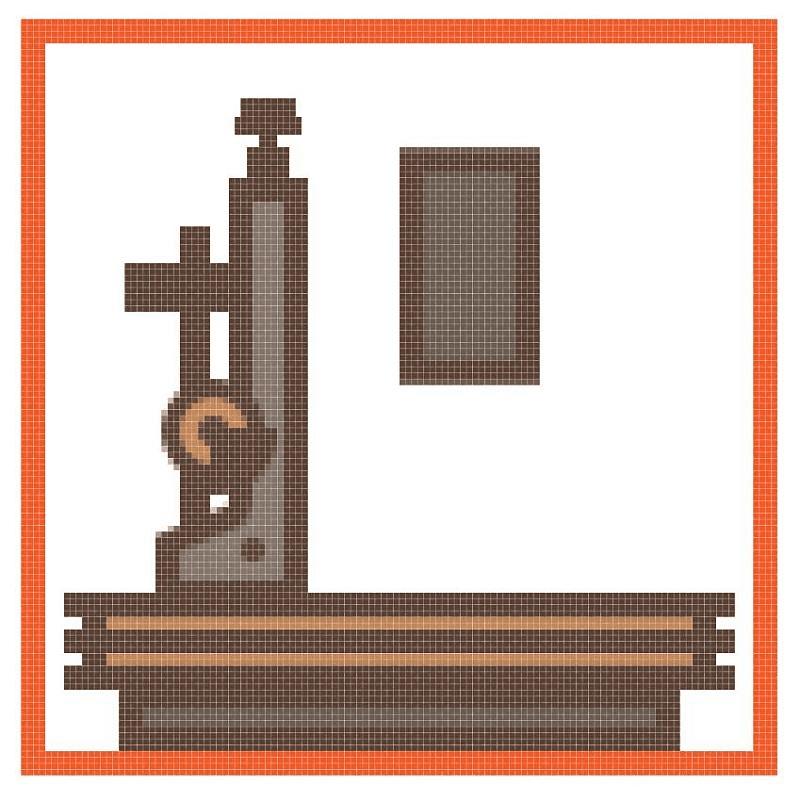

步骤17

通过创建一个具有4 px厚轮廓（）的18 x 40 px矩形（#6B5B51），开始在显微镜的主体上工作，我们将组合（Control-G），然后放置在距手臂16 px的距离处，并将36 px来自更大的基地。#5B4032

步骤18

使用10 x 10 px正方形（#5B4032）创建观察管，在其上面我们将添加一个较小的6 x 4 px矩形（#5B4032），然后是稍微更宽的14 x 4 px矩形（#5B4032）。Group（Control-G）将所有三种形状组合在一起，将它们放置在管的较大主体的顶部。

步骤19

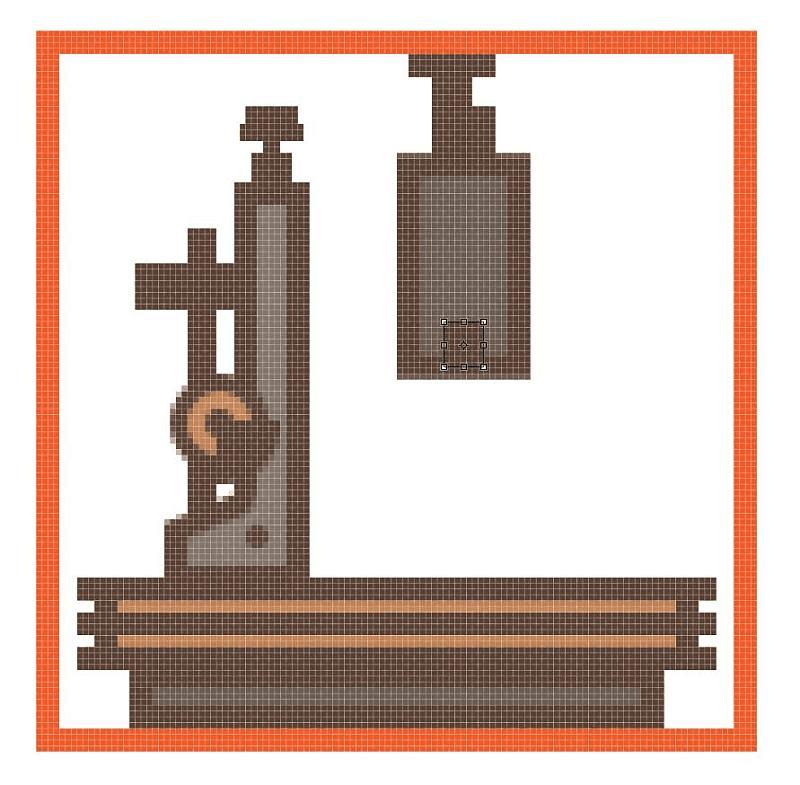

通过创建一个6 x 6 px正方形（#5B4032）我们将中心对齐其底部边缘，从而为较大的主体提供小插入。

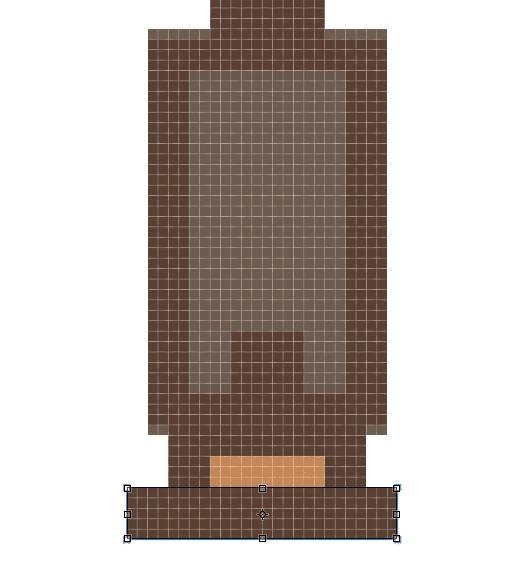

步骤20

使用10 x 10 px正方形（#D8A466）和4 px厚的轮廓（#5B4032）创建物镜的上半部分，底部将添加一个稍宽的18 x 4 px矩形（#5B4032），然后是10 x 6 px硬度顶部的阴影（#5B4032）。将所有四种形状组合（Control-G），然后将它们放在显微镜较大的机身底部。

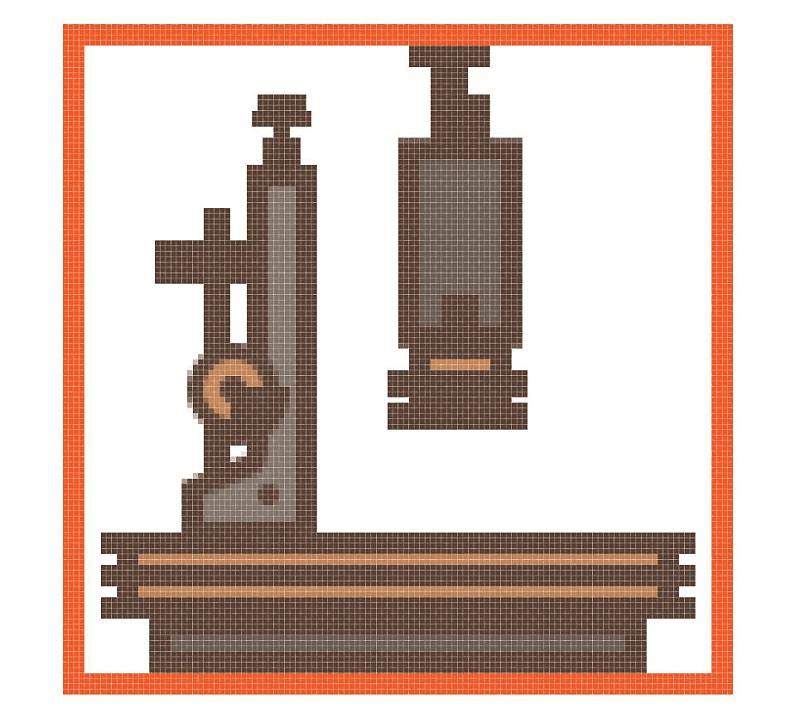

步骤21

使用10 x 2 px矩形（#5B4032）添加客观的底部部分，在其下面我们将添加一个更宽的22 x 4像素一（#5B4032）。组（Control-G）两者一起形成，然后将它们放置在前一部分的下方。

步骤22

使用具有4 px厚轮廓（）的10 x 8像素椭圆（#56C1AD）创建实际的镜头（），我们将它组合（Control-G），然后定位到前一个部分，以使其上半部分与其重叠。一旦你有了它，一定要把它发送到更宽的部分后面，通过右击>排列>发送到后面，选择和分组（Control-G）所有显微镜的下部分。#5B4032

步骤23

使用4 x 4 px正方形（#5B4032）添加小调整轮，在其旁边添加4 x 8 px矩形（#5B4032）。组（Control-G）并将两个形状放置在显微镜较大主体的右下侧，之后选择并分组（Control-G）所有组成部分。

步骤24

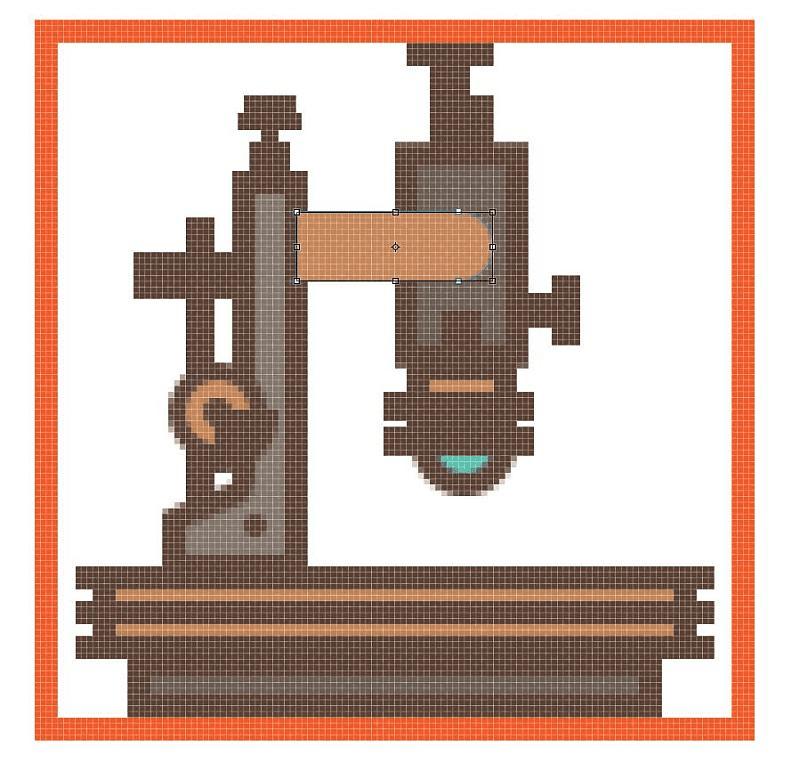

通过创建一个32 x 12 px矩形（#C48755），开始在手臂的右侧部分工作，我们将通过在“变形”面板的“矩形属性”中将其右角的半径设置为6像素来进行调整。完成后，将所得的形状放置在距显微镜底座52 px的距离处。

步骤25

创建一个较小的14 x 12 px矩形（#C48755），并将其放置在之前创建的部分下方，使用探路者的统一形状模式将两者合并为一个较大的形状。

步骤26

首先使用直接选择工具（A）选择其右下角，然后按删除将其删除，以调整生成的形状。按下Control-J关闭结果路径，然后给它一个4 px厚的轮廓（#5B4032），确保在之后一起选择和分组（Control-G）。

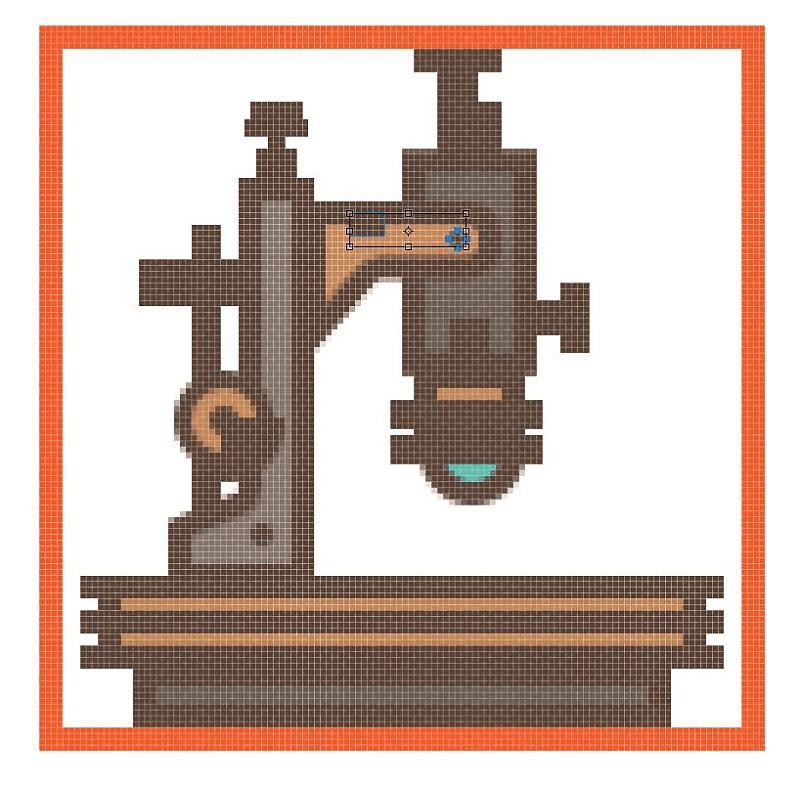

步骤27

使用4 x 4像素圆（#5B4032）添加小螺丝，然后再按8 x 4像素矩形插入（#5B4032），完成延伸臂。完成后，选择并将（Control-G）的所有组合形状组合在一起。

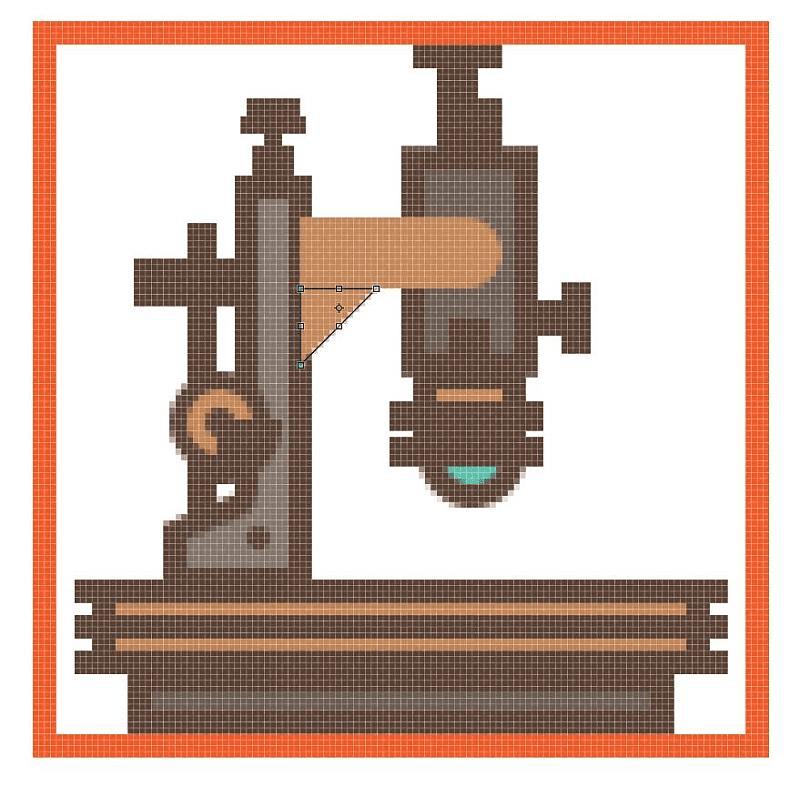

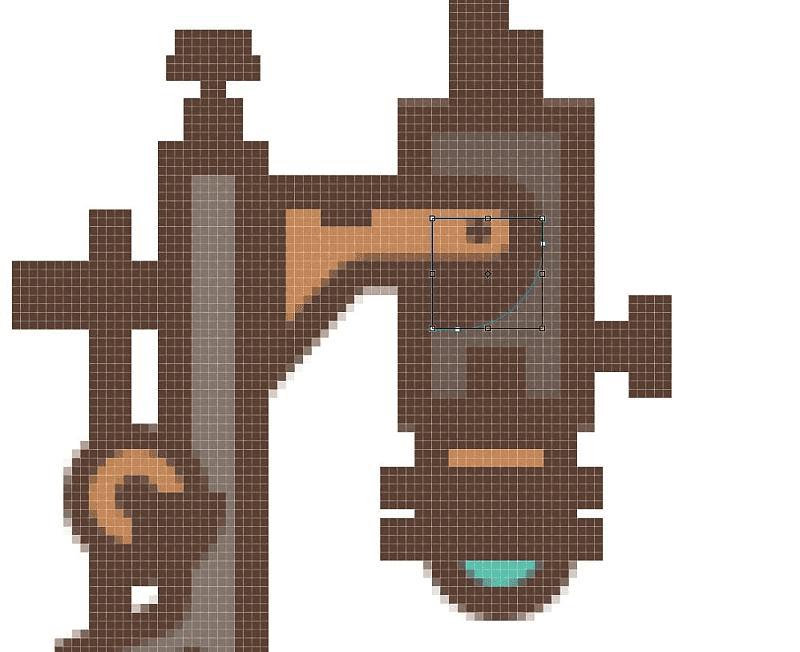

步骤28

使用14 x 12 px矩形（#5B4032）将硬阴影投射到显微镜上，我们将通过在“变形”面板的“矩形属性”中将其右下角的半径设置为12像素进行调整。将产生的形状定位到延伸臂的下半部分，确保通过选择它和较大的显微镜将其发送到后面，然后右键单击>排列>发送到后面。

步骤29

完成显微镜和图标本身，通过使用48 x 4 px矩形（#5B4032）将舞台添加到显微镜的手臂右侧，与其较大的基座相距4 px。完成后，在继续下一步之前，选择并分组（Control-G）所有图标的组成部分。
