ProE想要创建基准轴,基准轴在模型树中显示为黄色,名称为“A-编号”,主要可以起到中心线和参考轴的作用,下面我们就来看看详细的教程。

使用proE创建基准轴的步骤

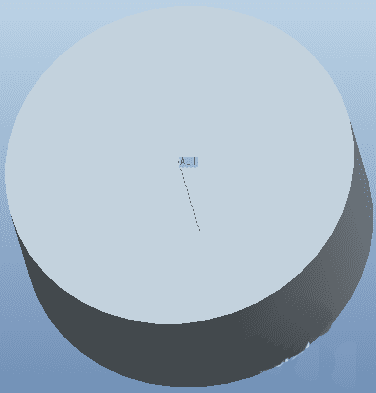

1、拉伸一个圆柱或圆孔时会自动产生一个基准轴。

使用proE创建基准轴的步骤

2、如下图,要在长方体上表面中心位置创建一根基准轴,先选取上表面,然后点击工具栏中的基准轴图标,弹出基准轴窗口如下,选法向。

使用proE创建基准轴的步骤

3、在偏移参照栏单击,选择前面,调整偏移距离。

使用proE创建基准轴的步骤

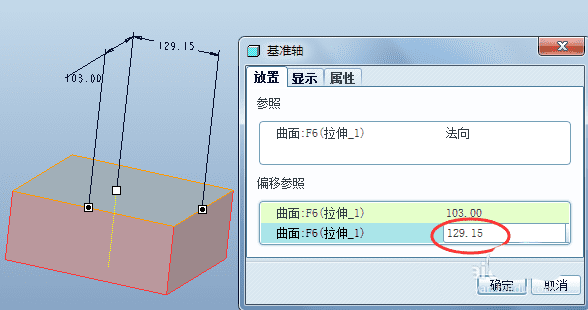

4、按着Ctrl键,在偏移参照栏单击,选择右面,调整偏移距离

使用proE创建基准轴的步骤

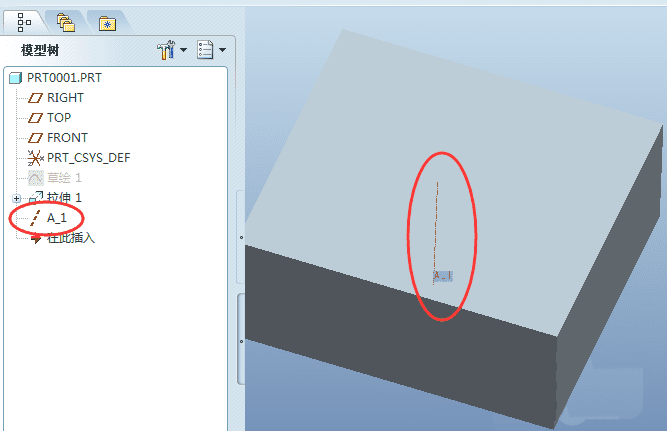

5、调整好以上参数后,点击确定,基准轴如下所示。

使用proE创建基准轴的步骤

以上就是ProE穿件基准轴的教程,希望大家喜欢,请继续关注路饭。
