proe中创建的零件想要添加唇特征,该怎么添加呢?下面我们就来看看详细的教程。

创建proe唇特征的方法

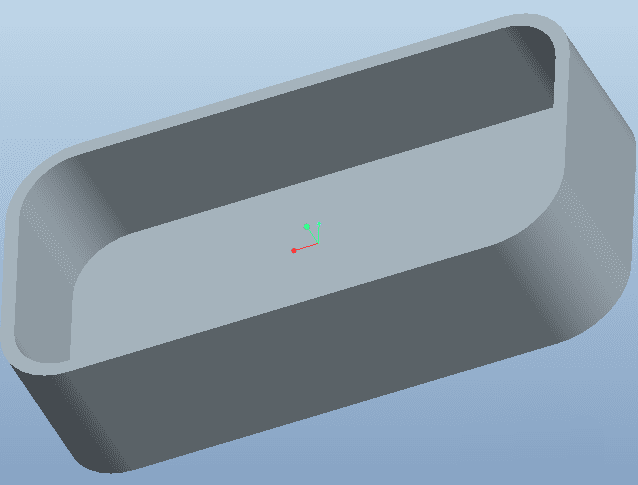

1、通过拉伸实体、拉伸切除材料、及倒圆角命令,绘制如下所示的开口容器,本文在该容器的开口端创建 “唇”特征。

创建proe唇特征的方法

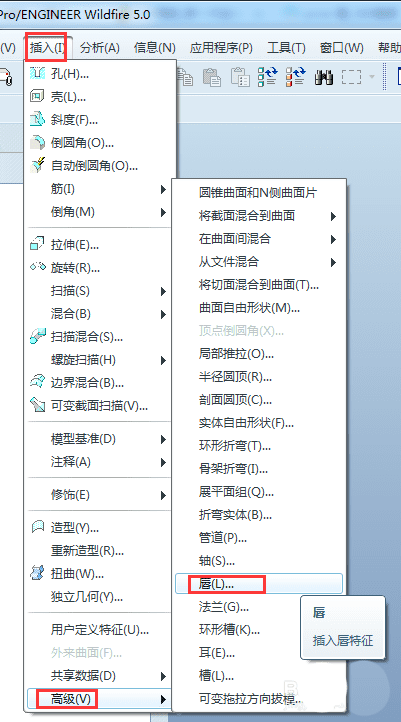

2、在主菜单栏中依次点击“插入”-“高级”-“”命令,操作方法如下图所示。

创建proe唇特征的方法

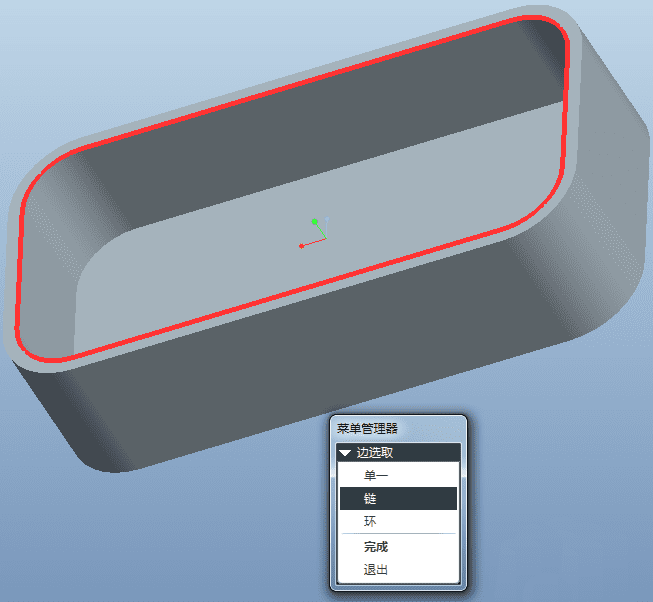

3、系统会打开唇的菜单管理器,“边选取”项选择“”,根据提示选取开口端面的内边,选好后,点击完成退出“边选取”。

创建proe唇特征的方法

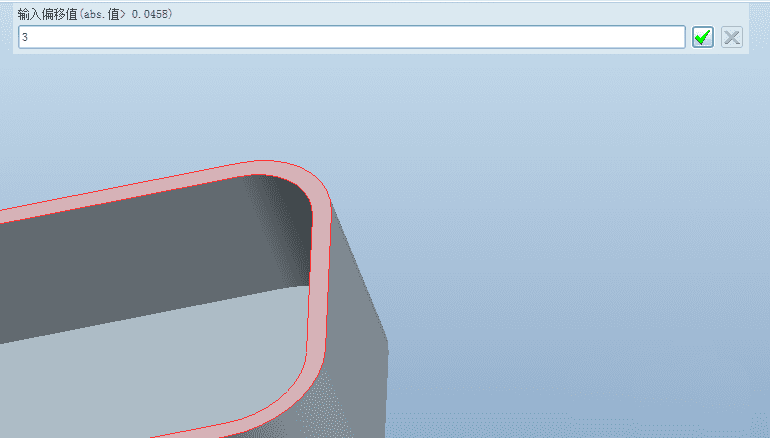

4、根据系统提示输入偏移值,即“唇”的高度,操作过程如下图所示。

创建proe唇特征的方法

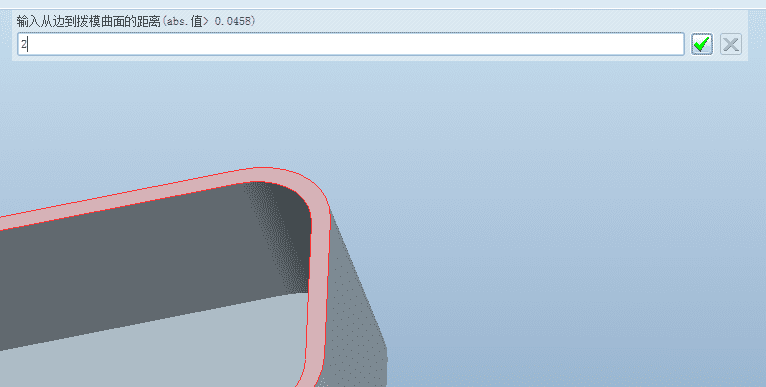

5、根据系统提示输入边到拔摸曲面的距离,即“唇”的宽度,操作过程如下图所示。

创建proe唇特征的方法

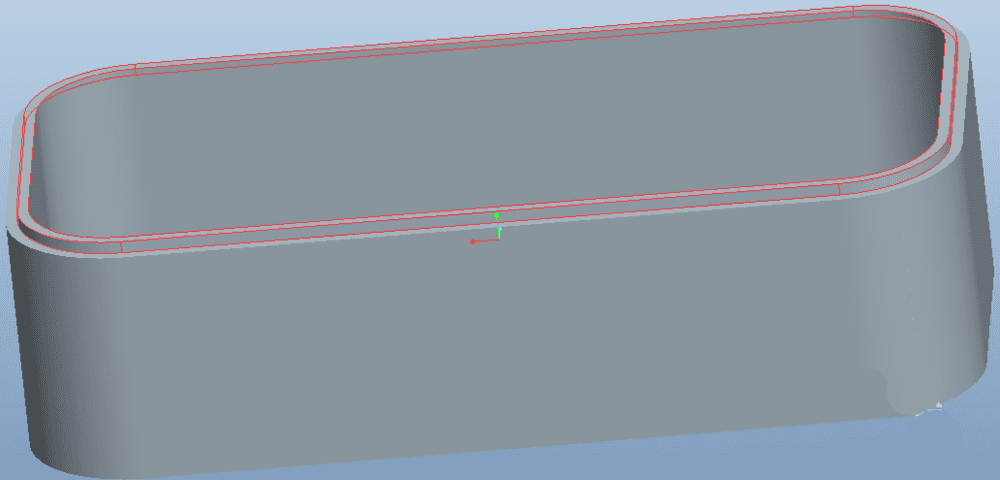

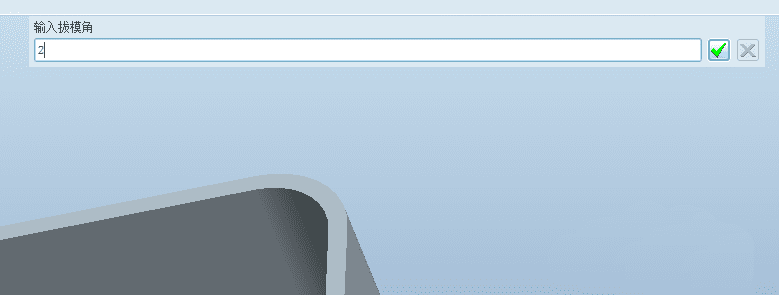

6、根据系统提示输入拔摸角,即“唇”的倾斜角度,操作过程如下图所示,最终完成后的效果见简介中的效果图。

创建proe唇特征的方法

注意事项:

在主菜单中的“插入”-“高级”中的“唇”特征,只有在allow_anatomic_features配置为yes时才可用。

配置方法为:找到安装目录/text/config.pro(若没有该文件,现场添加一个也行),用记事本打开,添加一行allow_anatomic_features yes即可。
